[DIY] Steering Wheel + Pedal gas & rem + Shifter
...
TS
jenggot464
[DIY] Steering Wheel + Pedal gas & rem + Shifter
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/06/5699902_20170906091830.jpg)
__PERHATIAN__
Thread ini dibuat sebagai wadah para gamers yang ingin membuat sendiri steering wheel dengan biaya yang murah, di dalam thread ini para kaskuser dapat berbagi informasi, pengalaman, serta sharing berbagai hal yang berkenaan dengan Steering Wheel. Informasi yang dibagikan dalam thread ini berasal dari berbagai sumber, tak terkecuali forum-forum di luar.
Sebagai penghargaan kita kepada para developer yang sudah membuat firmware, dan para agan-agan kaskuser yang sudah rela membuatkan tutorial dan melakukan ujicoba sebelum dishare di sini.
DILARANG MEMPERJUALBELIKAN KEKAYAAN INTELEKTUAL YANG ADA DI THREAD INI TANPA KONFIRMASI TERLEBIH DAHULU
Firmware dan software yang diinformasikan di dalam thread ini lisensinya adalah
PERSONAL DIY ONLY, NOT FOR COMERCIAL
sehingga agan-agan tidak berhak untuk memperjualbelikannya.
Terima kasih atas perhatiannya, salam DIY
-----------------------------------------
**note: Jika ingin memproduksi kit untuk dijual,
silahkan konsultasi dengan agan-agan kaskuser yg sudah membuatkan tutorial.
mari kita jaga etika dunia kreatif.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2015/01/29/5699902_20150129083633.png)
RULES
1.Sebelum menanyakan sesuatu biasakan baca INDEX di PAGE 1, jika ada yang perlu ditanyakan langsung post reply aja.
2. Setiap post IMAGE atau VIDEO wajib masuk SPOILER.
3. Setiap quote post yang ada imagenya silahkan edit bagian [/img] hapus tanda " / " sehingga menjadi [img].
4. Dipersilahkan membahas apapun yang masih ada kaitan dengan SIM RIG.
5. Setelah berhasil membuat apapun dari tutorial di thread ini silahkan share foto-fotonya, untuk inspirasi agan-agan yang lain.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/09/5699902_20170909093237.png)
DIY SIM RIG KASKUS
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/17/5699902_201608170509510199.jpg)
----------------------------------------------
WARNING
Selalu utamakan keselamatan, gunakan peralatan dan prosedur keselamatan kerja sesuai standar untuk menghindari konsleting, kesetrum, komponen rusak, dll.
Bagi yang minim pengetahuan tentang elektro, dihimbau untuk didampingi oleh orang yg paham elektro dalam pengerjaan. Segala resiko yg agan alami (kecelakaan kerja, komponen terbakar, peralatan rusak,dll) , diluar tanggung jawab semua agan-agan yg memberikan informasi di thread ini.
Do it Yourself - at your own risk
----------------------------------------------
Dalam pembuatan Steering Wheel Home Made ada beberapa alternatif alat yang bisa digunakan, yaitu Mouse, Keyboard, Gamepad / Joystick, dan Arduino. Masing-masing alternatif tersebut ada beberapa kekurangan dan kelebihan serta tingkat kerumitan yang berbeda. Silahkan pilih salah satu sesuai kebutuhan dan kemampuan agan. Informasi di dalam thread ini tidaklah mutlak, agan bisa berkreasi sesuai kebutuhan dan kreatifitas agan-agan.
Quote:
Quote:
Quote:
Quote:
ARDUINO
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Quote:
note :Semua Software dan Firmware untuk Arduino adalah FREE, developer menyediakan untuk pada penggemar Home Made, jadi lisensi yang diberikan adalah untuk keperluan PERSONAL DIY ONLY, NOT FOR COMMERCIAL , jadi hargailah para developer dengan tidak memperjualbelikan hasil jerih payah para developer.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/22/5699902_20160822110451.png)
Quote:
Quote:
Video Tutorial Steering Wheel
Spoiler for VIDEO TUTORIAL:
Spoiler for Tutorial Steering, pedal, H-shifter Arduino Leonardo:
Spoiler for Tutorial Steering dan pedal menggunakan mouse:
Spoiler for VIDEO TEST DRIVE:
Quote:
Diubah oleh jenggot464 04-02-2018 12:38
joyypratama9577 dan 7 lainnya memberi reputasi
6
678.6K
2.3K
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Hardware Computer
31.3KThread•14.5KAnggota
Tampilkan semua post
TS
jenggot464
#1978
MEKANIS STEERING WHEEL
terinspirasi dari rig agan civickuning, ane mau share kerjaan ane nih. sekaligus tutor gabungan ama agan civickuning. punya ane base setirnya menggunakan PVC sheet, nah kalau agan civic kuning menggunakan plat alumunium.
langsung aja gan cekidot.
MATERIAL :
- PVC sheet
- As ulir 10mm
- As ulir 8 mm
- Pulley Alumunium 4"
- Pulley Alumunium 1.5"
- Bearing ID 10mm
- Belt mesin jahit
PERINGATAN :
Selalu gunakan perangkat safety saat bekerja,
- Sarung Tangan
- Kaca Mata
** kalau mau buka semua spoiler tekan Shift+X aja.
LANGKAH - LANGKAH :
1. Buatlah pola, supaya presisi bisa gunakan autocad atau coreldraw atau digambar manual pakai penggaris.
2. Potong PVC sheet menggunakan gergaji besi atau menggunakan gergaji ukir untuk membentuk lengkungan.
3. karena ane pakai bearing yang biasa, jadi harus membuat Pillow untuk bearing.
4. Saatnya merakit semuanya
5. Pasang as ulir 8mm
6. Pasang Bearing
7. Pasang As pulley dan As setir (menggunakan as 10mm)
8. Pasang Pulley dan Belt
9. Posisikan Pulley dan As sesuai desain.
10. Pasang tutup belakang
11. FINISH
Untuk mencapai hasil yang maksimal tentu saja agan perlu melakukan improvisasi mengenai desain maupun mekanis lainnya.
Semoga menginspirasi.
terinspirasi dari rig agan civickuning, ane mau share kerjaan ane nih. sekaligus tutor gabungan ama agan civickuning. punya ane base setirnya menggunakan PVC sheet, nah kalau agan civic kuning menggunakan plat alumunium.
langsung aja gan cekidot.
MATERIAL :
- PVC sheet
- As ulir 10mm
- As ulir 8 mm
- Pulley Alumunium 4"
- Pulley Alumunium 1.5"
- Bearing ID 10mm
- Belt mesin jahit
PERINGATAN :
Selalu gunakan perangkat safety saat bekerja,
- Sarung Tangan
- Kaca Mata
** kalau mau buka semua spoiler tekan Shift+X aja.
LANGKAH - LANGKAH :
Quote:

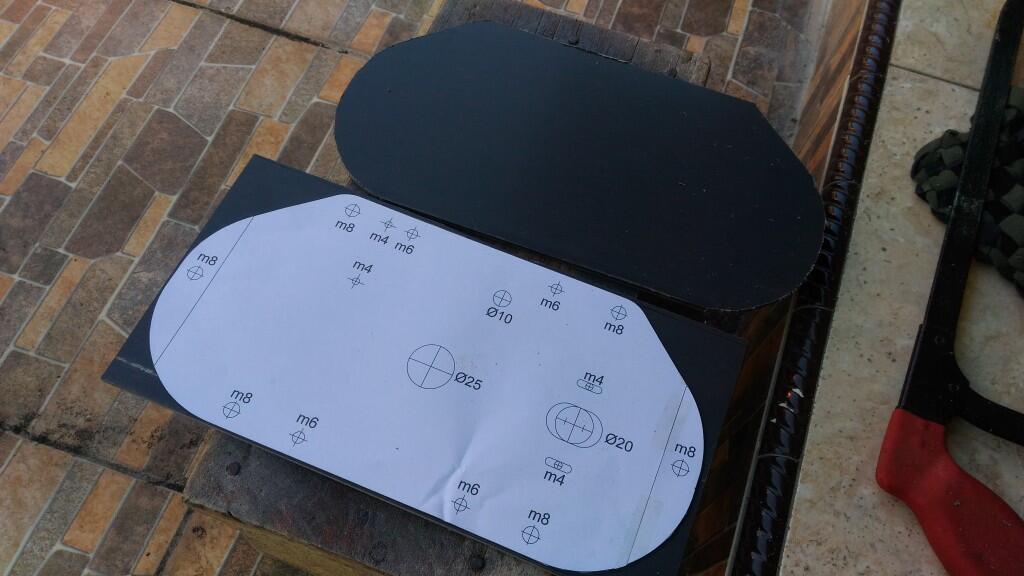

1. Buatlah pola, supaya presisi bisa gunakan autocad atau coreldraw atau digambar manual pakai penggaris.
Spoiler for Pola:

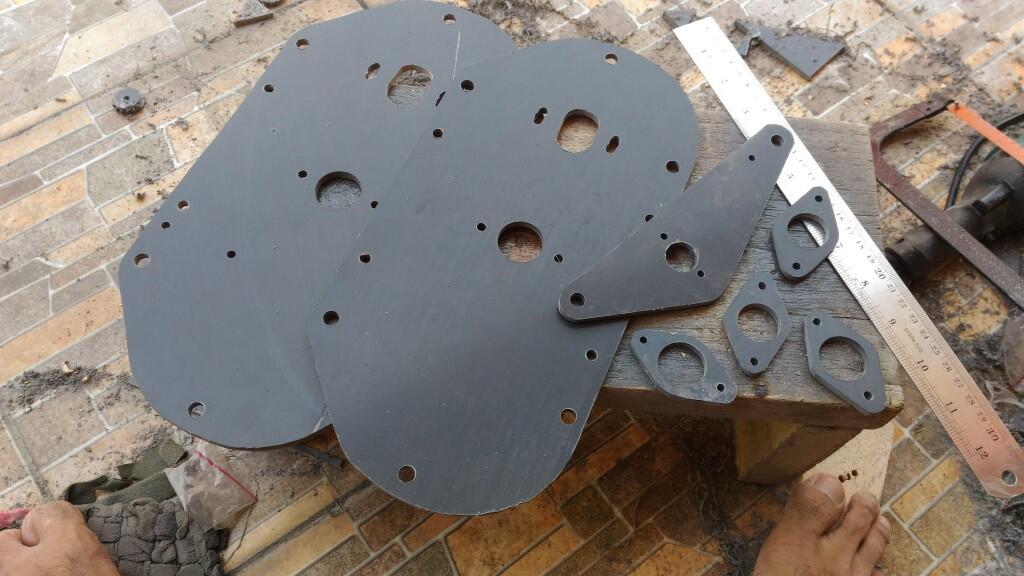

2. Potong PVC sheet menggunakan gergaji besi atau menggunakan gergaji ukir untuk membentuk lengkungan.
Spoiler for Potong:

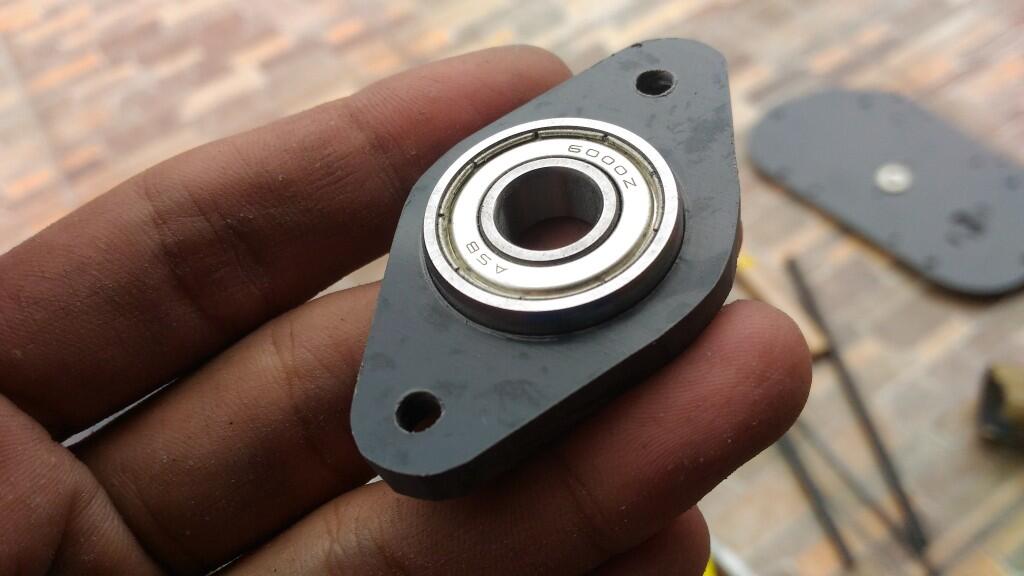

3. karena ane pakai bearing yang biasa, jadi harus membuat Pillow untuk bearing.
Spoiler for Bearing:

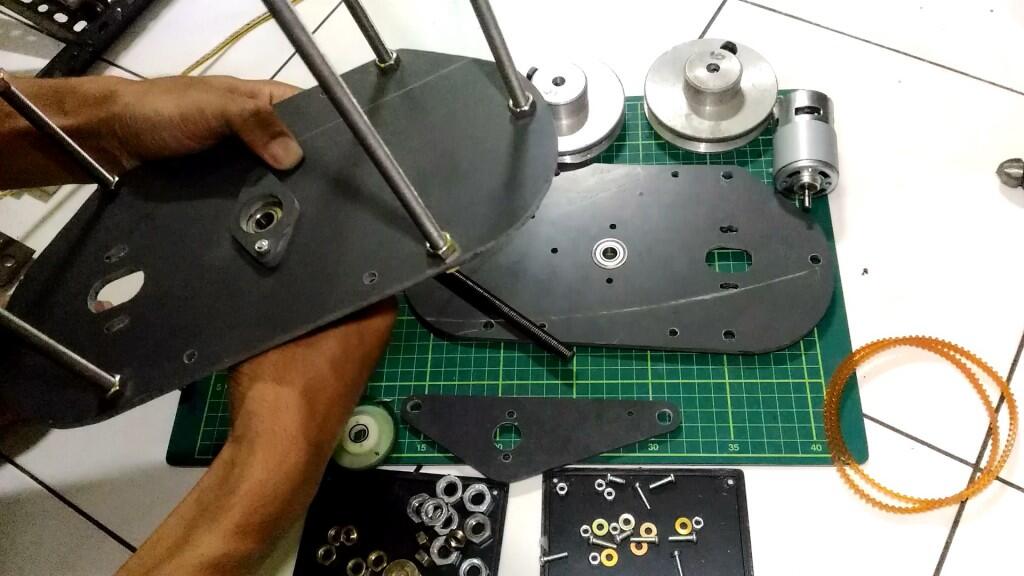

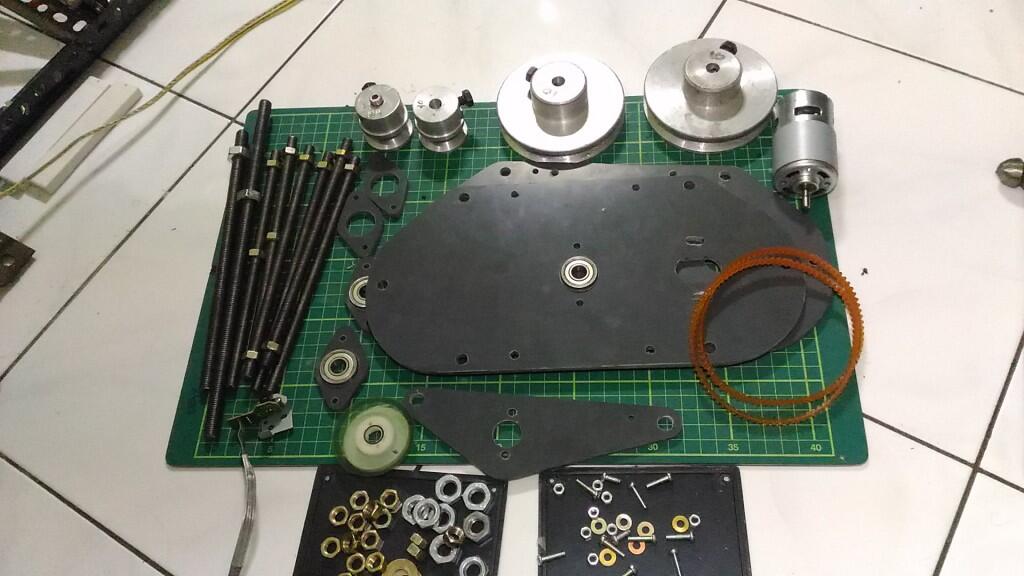

4. Saatnya merakit semuanya
Spoiler for Siap rakit:

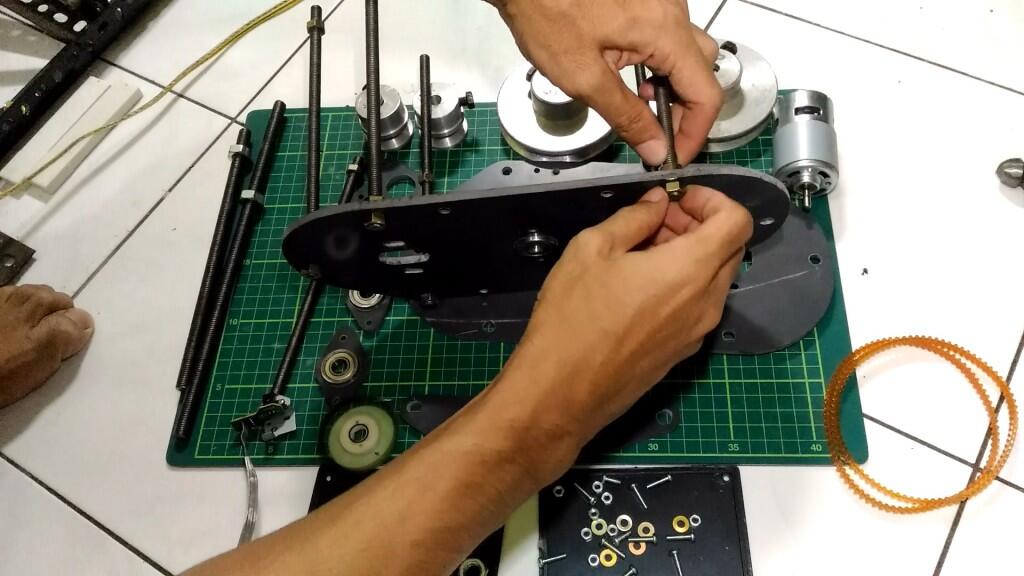

5. Pasang as ulir 8mm
Spoiler for pasang as ulir 8mm:

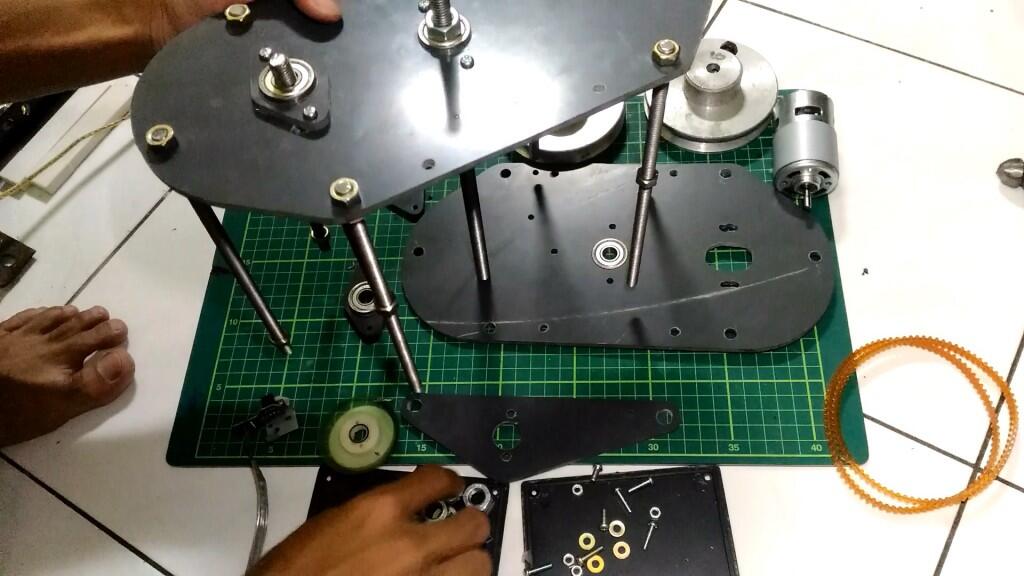

6. Pasang Bearing
Spoiler for Pasang bearing:

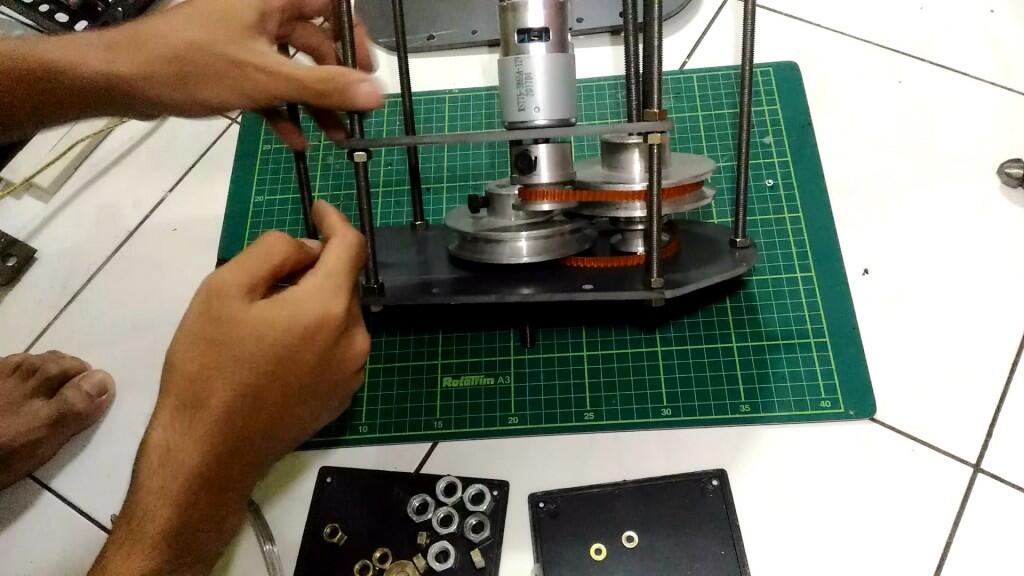

7. Pasang As pulley dan As setir (menggunakan as 10mm)
Spoiler for As setir:

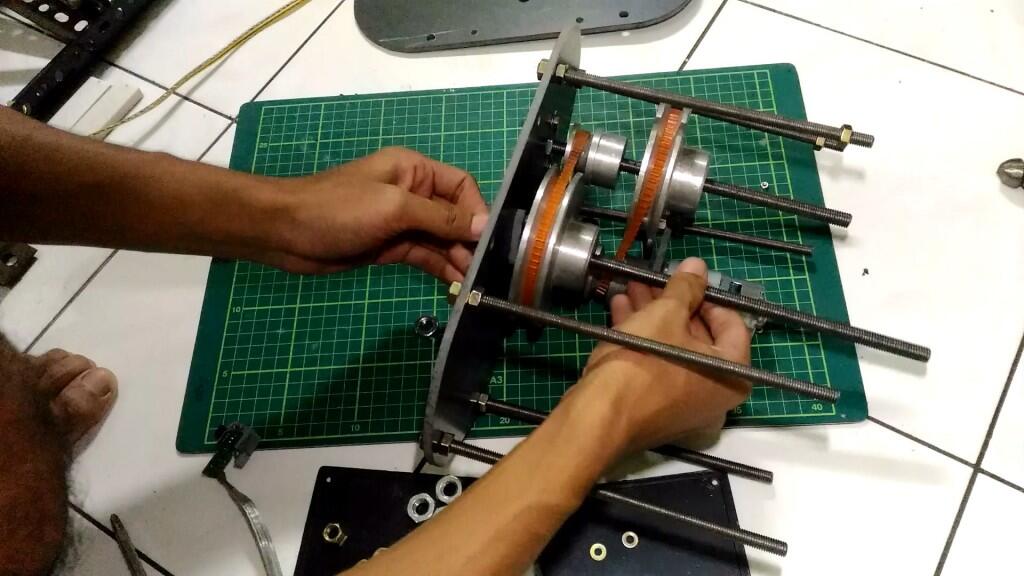

8. Pasang Pulley dan Belt
Spoiler for pulley dan belt:

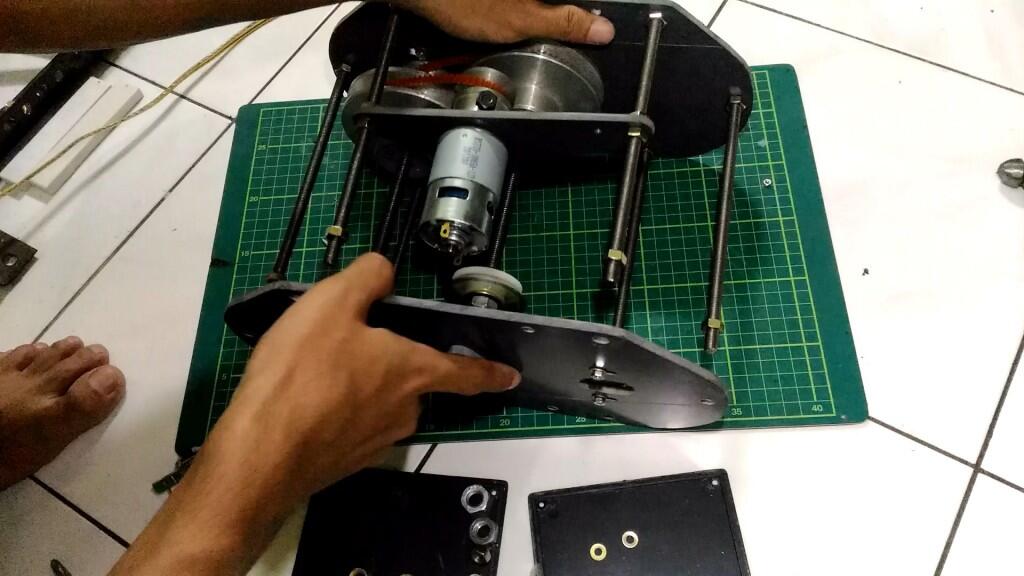

9. Posisikan Pulley dan As sesuai desain.
Spoiler for Posisikan:

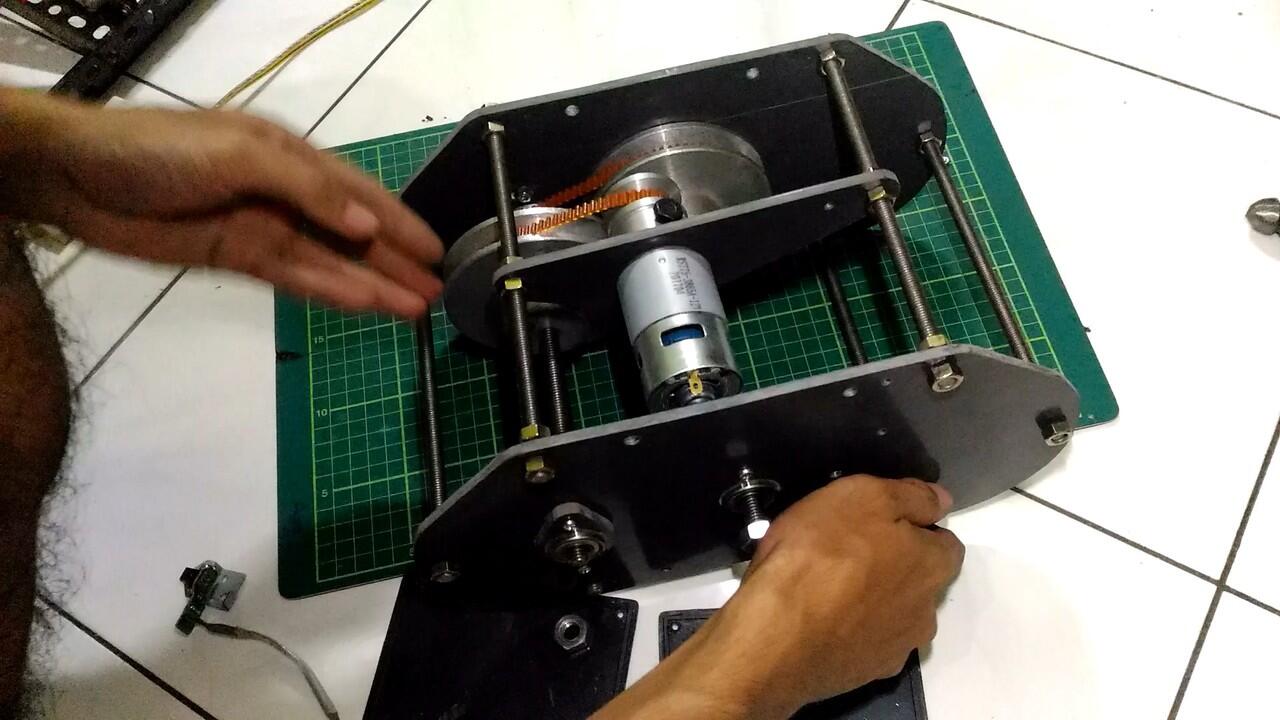

10. Pasang tutup belakang
Spoiler for tutup belakang:

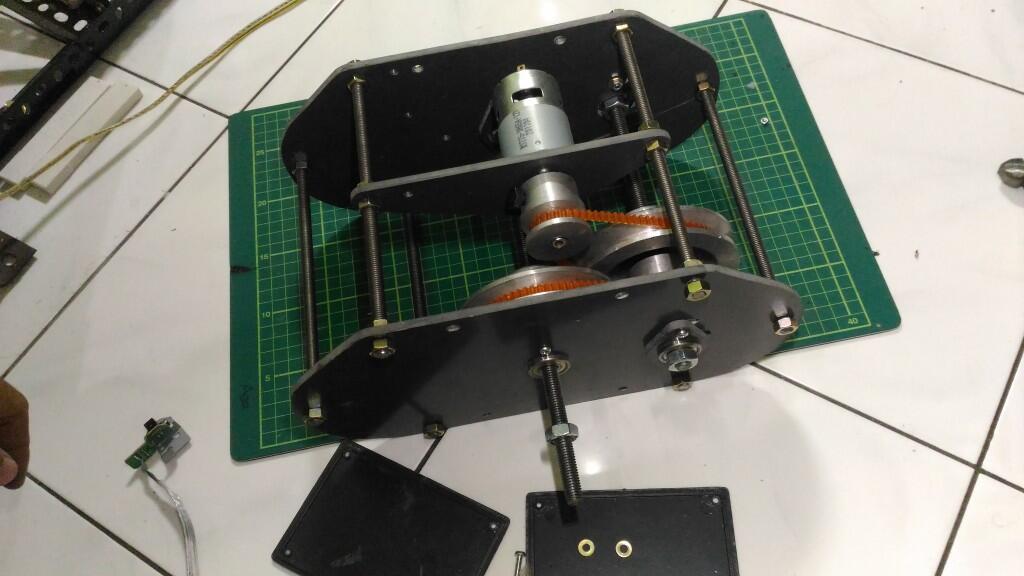

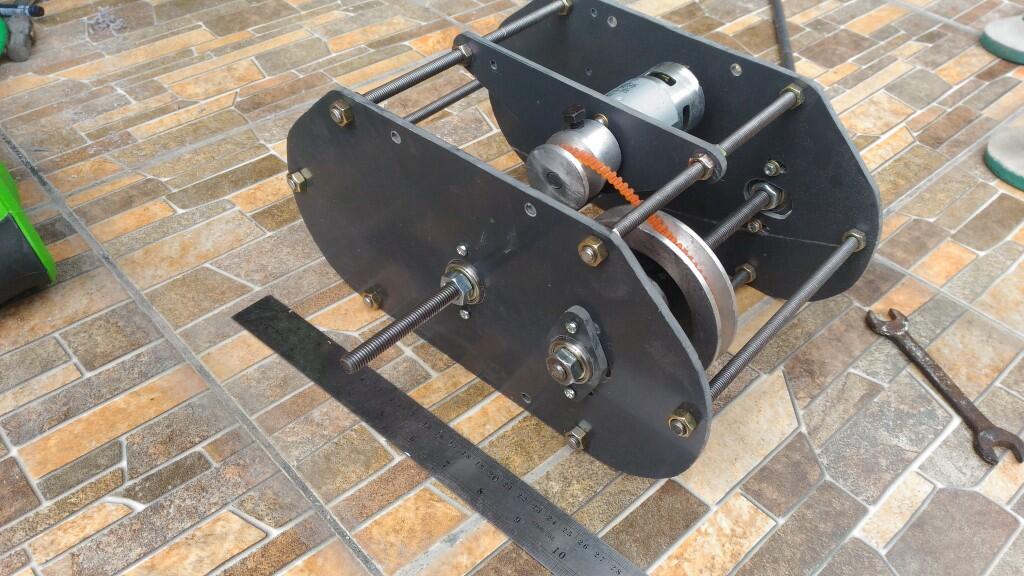

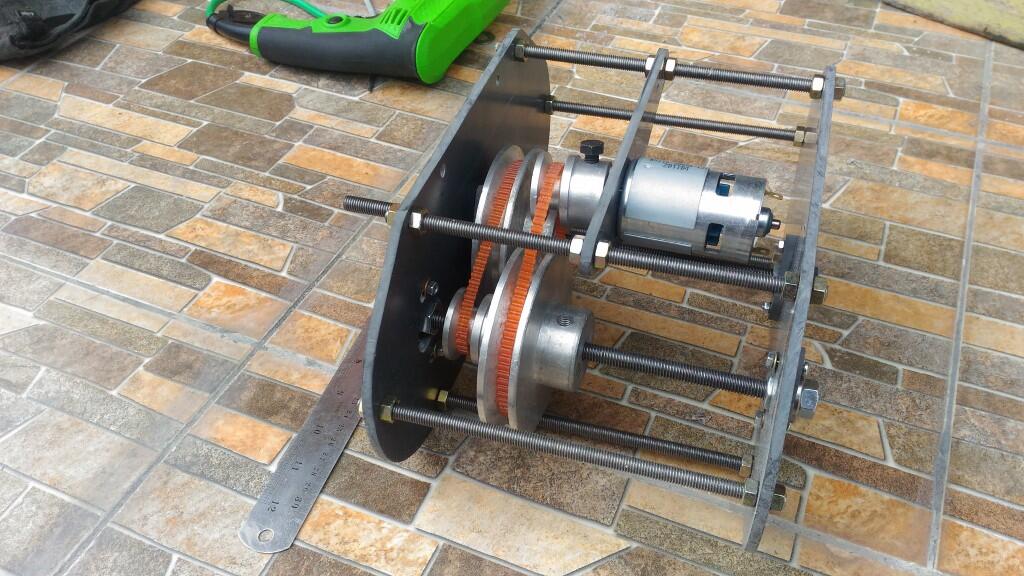

11. FINISH
Spoiler for finish:
Untuk mencapai hasil yang maksimal tentu saja agan perlu melakukan improvisasi mengenai desain maupun mekanis lainnya.
Semoga menginspirasi.
