[DIY] Steering Wheel + Pedal gas & rem + Shifter
...
TS
jenggot464
[DIY] Steering Wheel + Pedal gas & rem + Shifter
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/06/5699902_20170906091830.jpg)
__PERHATIAN__
Thread ini dibuat sebagai wadah para gamers yang ingin membuat sendiri steering wheel dengan biaya yang murah, di dalam thread ini para kaskuser dapat berbagi informasi, pengalaman, serta sharing berbagai hal yang berkenaan dengan Steering Wheel. Informasi yang dibagikan dalam thread ini berasal dari berbagai sumber, tak terkecuali forum-forum di luar.
Sebagai penghargaan kita kepada para developer yang sudah membuat firmware, dan para agan-agan kaskuser yang sudah rela membuatkan tutorial dan melakukan ujicoba sebelum dishare di sini.
DILARANG MEMPERJUALBELIKAN KEKAYAAN INTELEKTUAL YANG ADA DI THREAD INI TANPA KONFIRMASI TERLEBIH DAHULU
Firmware dan software yang diinformasikan di dalam thread ini lisensinya adalah
PERSONAL DIY ONLY, NOT FOR COMERCIAL
sehingga agan-agan tidak berhak untuk memperjualbelikannya.
Terima kasih atas perhatiannya, salam DIY
-----------------------------------------
**note: Jika ingin memproduksi kit untuk dijual,
silahkan konsultasi dengan agan-agan kaskuser yg sudah membuatkan tutorial.
mari kita jaga etika dunia kreatif.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2015/01/29/5699902_20150129083633.png)
RULES
1.Sebelum menanyakan sesuatu biasakan baca INDEX di PAGE 1, jika ada yang perlu ditanyakan langsung post reply aja.
2. Setiap post IMAGE atau VIDEO wajib masuk SPOILER.
3. Setiap quote post yang ada imagenya silahkan edit bagian [/img] hapus tanda " / " sehingga menjadi [img].
4. Dipersilahkan membahas apapun yang masih ada kaitan dengan SIM RIG.
5. Setelah berhasil membuat apapun dari tutorial di thread ini silahkan share foto-fotonya, untuk inspirasi agan-agan yang lain.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/09/5699902_20170909093237.png)
DIY SIM RIG KASKUS
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/17/5699902_201608170509510199.jpg)
----------------------------------------------
WARNING
Selalu utamakan keselamatan, gunakan peralatan dan prosedur keselamatan kerja sesuai standar untuk menghindari konsleting, kesetrum, komponen rusak, dll.
Bagi yang minim pengetahuan tentang elektro, dihimbau untuk didampingi oleh orang yg paham elektro dalam pengerjaan. Segala resiko yg agan alami (kecelakaan kerja, komponen terbakar, peralatan rusak,dll) , diluar tanggung jawab semua agan-agan yg memberikan informasi di thread ini.
Do it Yourself - at your own risk
----------------------------------------------
Dalam pembuatan Steering Wheel Home Made ada beberapa alternatif alat yang bisa digunakan, yaitu Mouse, Keyboard, Gamepad / Joystick, dan Arduino. Masing-masing alternatif tersebut ada beberapa kekurangan dan kelebihan serta tingkat kerumitan yang berbeda. Silahkan pilih salah satu sesuai kebutuhan dan kemampuan agan. Informasi di dalam thread ini tidaklah mutlak, agan bisa berkreasi sesuai kebutuhan dan kreatifitas agan-agan.
Quote:
Quote:
Quote:
Quote:
ARDUINO
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Quote:
note :Semua Software dan Firmware untuk Arduino adalah FREE, developer menyediakan untuk pada penggemar Home Made, jadi lisensi yang diberikan adalah untuk keperluan PERSONAL DIY ONLY, NOT FOR COMMERCIAL , jadi hargailah para developer dengan tidak memperjualbelikan hasil jerih payah para developer.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/22/5699902_20160822110451.png)
Quote:
Quote:
Video Tutorial Steering Wheel
Spoiler for VIDEO TUTORIAL:
Spoiler for Tutorial Steering, pedal, H-shifter Arduino Leonardo:
Spoiler for Tutorial Steering dan pedal menggunakan mouse:
Spoiler for VIDEO TEST DRIVE:
Quote:
Diubah oleh jenggot464 04-02-2018 12:38
joyypratama9577 dan 7 lainnya memberi reputasi
6
678.6K
2.3K
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Hardware Computer
31.3KThread•14.4KAnggota
Tampilkan semua post
ebolzmagy
#583
sory dopost,bagian ini ane pisahin biar ga campur aduk...

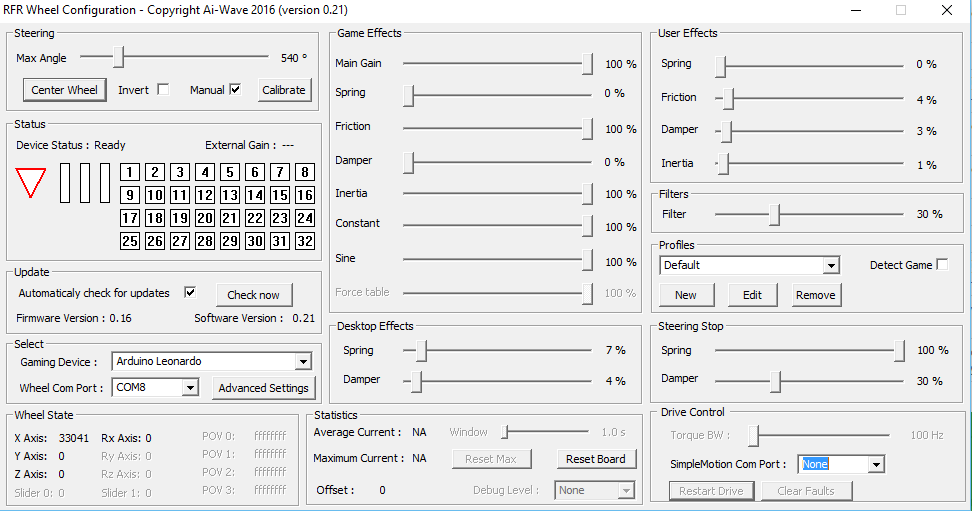

-game effect,sebaik nya setting mentok kanan semua / 100%,...soft hard FFB effect adjust di game biar ga bingung,...untuk game racing keluaran terbaru kaya dirt rally,pcars,AC...ane biasanya setting spring sama damper 0%,karena game sekarang punya special ffb setting..bila efek ga kerasa baru ane geser2 spring sama damper
-desktop effect ga ane pake,karena ini khusus untuk kalibrasi otomatis dan encoder yang punya Z channel index
-user effect khusus direct drive,setting dikit banget..jangan pernah setting spring eefect mentok 100% disini,kecuali game yang tidak punya ffb effect
-steering stop effect = mechanical stop buatan,bagian ini nih yang makan current gede,jika current melebihi kemampuan spek current dc motor bakal panas bahkan tewas tuh motor,sama ama psu jika over current psu bakal cetak-cetek/restart,kalo psu ga ada over current protection siapin APAR wassalam.
misal agan ketika nyampe 900 deg,stir agan bakalan mentok...sistem kerjanya dc motor agan di short/korslet ama controller dengan arus yang gede,effect nya motor agan jadi generator dan malah ngirim arus balik ke H bridge..bila melebihi batas kemungkinan dc motor ama psu agan tewas atau bahkan h bridge bts7960(kecil kemungkinan),solusi pake dynamic braking resistor di dc motor agan buat jaga2,kalo males jangan pernah setting damper 100% di bagian steering stop kaya ane
CEK FFB EFFECT AGAN
download wheel check http://racingcentral.org/wheelcheck/
silahkan test di menu spring force pilih simple spring,sinewave.puterin aja dikit2 stir agan,.untuk cek resolution test..jangan pegang stir agan
DEADZONE
jalan bolong,naek ke trotoar ,bump road atau ngegiles kucing,dan agan ga merasakan ada ffb effect untuk detail yang kecil berarti ada deadzone di ffb sistem agan(steering wheel pabrikan itu juga punya deadzone kok),biar tau deadzone agan force brp ke brp..buka wheel check,pilih step log2 tunggu steering agan muter2 sendiri (bagian ini haram hukum nya agan megang stir agan,bukan muhrim gan
)..sampe disabled,buka folder dokumen di pc agan cari file log2 open pake notepad,ktauan tuh deadzone nya brp

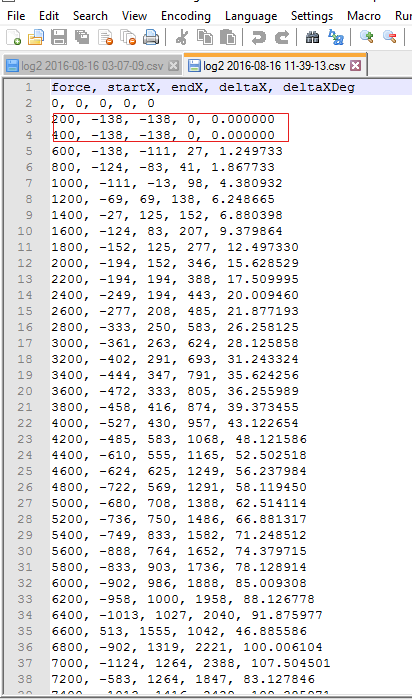

contoh dead zone motor ane
Akhirnya beres semua PR ane y gan..semoga membantu gan
Spoiler for SETTING:
-game effect,sebaik nya setting mentok kanan semua / 100%,...soft hard FFB effect adjust di game biar ga bingung,...untuk game racing keluaran terbaru kaya dirt rally,pcars,AC...ane biasanya setting spring sama damper 0%,karena game sekarang punya special ffb setting..bila efek ga kerasa baru ane geser2 spring sama damper
-desktop effect ga ane pake,karena ini khusus untuk kalibrasi otomatis dan encoder yang punya Z channel index
-user effect khusus direct drive,setting dikit banget..jangan pernah setting spring eefect mentok 100% disini,kecuali game yang tidak punya ffb effect
-steering stop effect = mechanical stop buatan,bagian ini nih yang makan current gede,jika current melebihi kemampuan spek current dc motor bakal panas bahkan tewas tuh motor,sama ama psu jika over current psu bakal cetak-cetek/restart,kalo psu ga ada over current protection siapin APAR wassalam
.misal agan ketika nyampe 900 deg,stir agan bakalan mentok...sistem kerjanya dc motor agan di short/korslet ama controller dengan arus yang gede,effect nya motor agan jadi generator dan malah ngirim arus balik ke H bridge..bila melebihi batas kemungkinan dc motor ama psu agan tewas atau bahkan h bridge bts7960(kecil kemungkinan),solusi pake dynamic braking resistor di dc motor agan buat jaga2,kalo males jangan pernah setting damper 100% di bagian steering stop kaya ane
CEK FFB EFFECT AGAN
download wheel check http://racingcentral.org/wheelcheck/
Spoiler for wheel check:
silahkan test di menu spring force pilih simple spring,sinewave.puterin aja dikit2 stir agan,.untuk cek resolution test..jangan pegang stir agan
DEADZONE
jalan bolong,naek ke trotoar ,bump road atau ngegiles kucing
,dan agan ga merasakan ada ffb effect untuk detail yang kecil berarti ada deadzone di ffb sistem agan(steering wheel pabrikan itu juga punya deadzone kok),biar tau deadzone agan force brp ke brp..buka wheel check,pilih step log2 tunggu steering agan muter2 sendiri (bagian ini haram hukum nya agan megang stir agan,bukan muhrim gan)..sampe disabled,buka folder dokumen di pc agan cari file log2 open pake notepad,ktauan tuh deadzone nya brp
Spoiler for deadzone:
contoh dead zone motor ane
Spoiler for dead zone pwm freq 20 Khz:
Spoiler for deadzone pwm freq 8 Khz:
Akhirnya beres semua PR ane y gan..semoga membantu gan
