[DIY] Steering Wheel + Pedal gas & rem + Shifter
...
TS
jenggot464
[DIY] Steering Wheel + Pedal gas & rem + Shifter
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/06/5699902_20170906091830.jpg)
__PERHATIAN__
Thread ini dibuat sebagai wadah para gamers yang ingin membuat sendiri steering wheel dengan biaya yang murah, di dalam thread ini para kaskuser dapat berbagi informasi, pengalaman, serta sharing berbagai hal yang berkenaan dengan Steering Wheel. Informasi yang dibagikan dalam thread ini berasal dari berbagai sumber, tak terkecuali forum-forum di luar.
Sebagai penghargaan kita kepada para developer yang sudah membuat firmware, dan para agan-agan kaskuser yang sudah rela membuatkan tutorial dan melakukan ujicoba sebelum dishare di sini.
DILARANG MEMPERJUALBELIKAN KEKAYAAN INTELEKTUAL YANG ADA DI THREAD INI TANPA KONFIRMASI TERLEBIH DAHULU
Firmware dan software yang diinformasikan di dalam thread ini lisensinya adalah
PERSONAL DIY ONLY, NOT FOR COMERCIAL
sehingga agan-agan tidak berhak untuk memperjualbelikannya.
Terima kasih atas perhatiannya, salam DIY
-----------------------------------------
**note: Jika ingin memproduksi kit untuk dijual,
silahkan konsultasi dengan agan-agan kaskuser yg sudah membuatkan tutorial.
mari kita jaga etika dunia kreatif.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2015/01/29/5699902_20150129083633.png)
RULES
1.Sebelum menanyakan sesuatu biasakan baca INDEX di PAGE 1, jika ada yang perlu ditanyakan langsung post reply aja.
2. Setiap post IMAGE atau VIDEO wajib masuk SPOILER.
3. Setiap quote post yang ada imagenya silahkan edit bagian [/img] hapus tanda " / " sehingga menjadi [img].
4. Dipersilahkan membahas apapun yang masih ada kaitan dengan SIM RIG.
5. Setelah berhasil membuat apapun dari tutorial di thread ini silahkan share foto-fotonya, untuk inspirasi agan-agan yang lain.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/09/5699902_20170909093237.png)
DIY SIM RIG KASKUS
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/17/5699902_201608170509510199.jpg)
----------------------------------------------
WARNING
Selalu utamakan keselamatan, gunakan peralatan dan prosedur keselamatan kerja sesuai standar untuk menghindari konsleting, kesetrum, komponen rusak, dll.
Bagi yang minim pengetahuan tentang elektro, dihimbau untuk didampingi oleh orang yg paham elektro dalam pengerjaan. Segala resiko yg agan alami (kecelakaan kerja, komponen terbakar, peralatan rusak,dll) , diluar tanggung jawab semua agan-agan yg memberikan informasi di thread ini.
Do it Yourself - at your own risk
----------------------------------------------
Dalam pembuatan Steering Wheel Home Made ada beberapa alternatif alat yang bisa digunakan, yaitu Mouse, Keyboard, Gamepad / Joystick, dan Arduino. Masing-masing alternatif tersebut ada beberapa kekurangan dan kelebihan serta tingkat kerumitan yang berbeda. Silahkan pilih salah satu sesuai kebutuhan dan kemampuan agan. Informasi di dalam thread ini tidaklah mutlak, agan bisa berkreasi sesuai kebutuhan dan kreatifitas agan-agan.
Quote:
Quote:
Quote:
Quote:
ARDUINO
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Quote:
note :Semua Software dan Firmware untuk Arduino adalah FREE, developer menyediakan untuk pada penggemar Home Made, jadi lisensi yang diberikan adalah untuk keperluan PERSONAL DIY ONLY, NOT FOR COMMERCIAL , jadi hargailah para developer dengan tidak memperjualbelikan hasil jerih payah para developer.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/22/5699902_20160822110451.png)
Quote:
Quote:
Video Tutorial Steering Wheel
Spoiler for VIDEO TUTORIAL:
Spoiler for Tutorial Steering, pedal, H-shifter Arduino Leonardo:
Spoiler for Tutorial Steering dan pedal menggunakan mouse:
Spoiler for VIDEO TEST DRIVE:
Quote:
Diubah oleh jenggot464 04-02-2018 12:38
joyypratama9577 dan 7 lainnya memberi reputasi
6
678.6K
2.3K
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Hardware Computer
31.3KThread•14.5KAnggota
Tampilkan semua post
ebolzmagy
#582
MINI TUTOR 2 WITH FORCEFEEDBACK !!!
SAFETY FIRST
WARNING :HIGH VOLTAGE,HIGH CURRENT...TEGANGAN TINGGI GAN
sebelum wiring pastikan colokan PSU di lepas,tunggu beberapa saat karena caps psu masih nyimpen arus listrik,jangan telanjang kaki,pastikan semua kabel agan ter insulasi untuk menghindari short dan supaya semua hardware agan tidak meleduk seketika
bagi yang nge modif atx PSU hati2 jangan pernah buka case PSU,kecuali agan pengalaman di bidang elektro dan pernah test PSU...jika agan ga tau apapun please stay away dari yang namanya PSU,jika agan kesetrum ato kecelakaan dari project ini bukan tanggung jawab ane y gan..amit2 dah

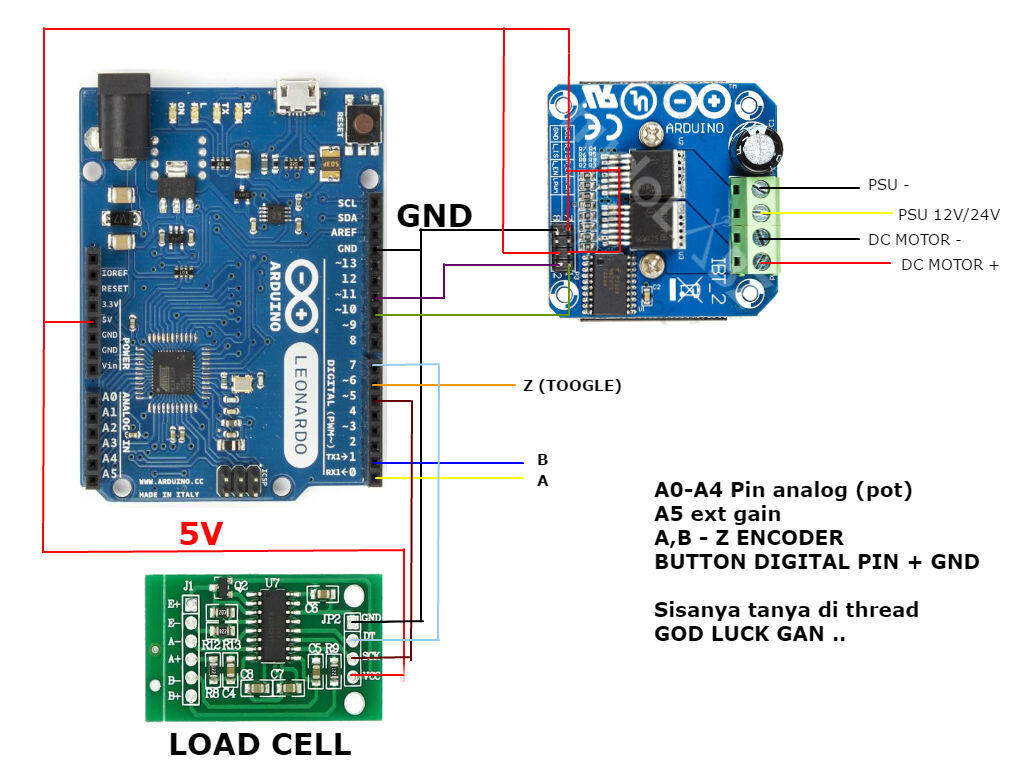

Spoiler for FULL WIRING:
1.wiring kaya gambar di atas,jika bingung wiring encoder tanya agan yang lain yang udah sukses wiring encoder..
2.bts7960 H bridge ke arduino
vcc - 5v (optional,buat powering IC)
gnd - gnd
L_EN dan R_EN - 5v
R_PWM - pin 10
L_PWM - pin 11
B+ - 12v/24v PSU
B- - GND PSU
M+ - dc motor + (merah)
M- ke dc motor GND (hitam)
3.colok LEO ke pc,buka wheel config,setting mentok kiri semua slider di wheel config,Z encoder trick...udah detect firmware,advance setting pilih PWM+/- freq 20Khz,OK...tick manual,klik calibrate,Z encoder trick lg...done

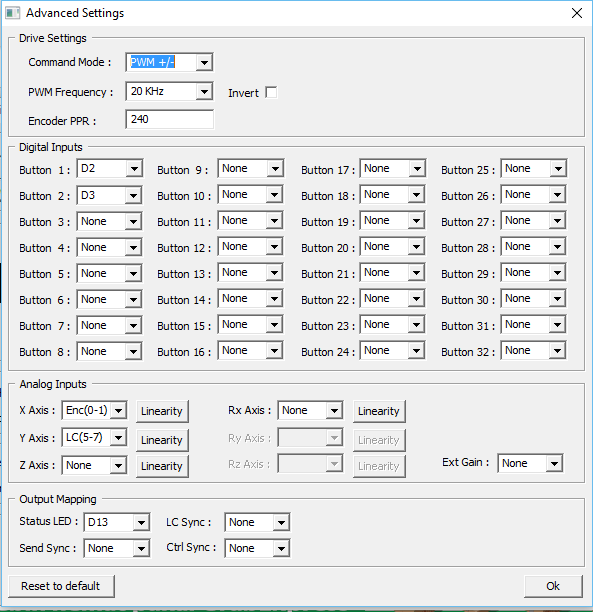

Spoiler for PWM setting:
sebenernya bisa opsi vnh5010,PWM+dir tinggal bulak balik pin di leo ama bts7960,tapi lum ane test..
4.geser steering stop dikit (5%-10%),bila dc motor agan muter terus,berarti polarity salah...balikin pin 10 sama pin 11,balik step 3 lg....jika dc motor diem meski geser steering stop,dan kerasa agak berat ketika hampir sampe ke putaran akhir settingan derajat stir agan..berarti agan sukses build force feedback direct H Bridge system,sistem yang sama di steering wheel yang 5jt an itu gan..
,silakan geser2 slider di game effect test game dan rasakan sensasinya..
Diubah oleh ebolzmagy 17-08-2016 01:07
