[DIY] Steering Wheel + Pedal gas & rem + Shifter
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/06/5699902_20170906091830.jpg)
__PERHATIAN__
Thread ini dibuat sebagai wadah para gamers yang ingin membuat sendiri steering wheel dengan biaya yang murah, di dalam thread ini para kaskuser dapat berbagi informasi, pengalaman, serta sharing berbagai hal yang berkenaan dengan Steering Wheel. Informasi yang dibagikan dalam thread ini berasal dari berbagai sumber, tak terkecuali forum-forum di luar.
Sebagai penghargaan kita kepada para developer yang sudah membuat firmware, dan para agan-agan kaskuser yang sudah rela membuatkan tutorial dan melakukan ujicoba sebelum dishare di sini.
DILARANG MEMPERJUALBELIKAN KEKAYAAN INTELEKTUAL YANG ADA DI THREAD INI TANPA KONFIRMASI TERLEBIH DAHULU
Firmware dan software yang diinformasikan di dalam thread ini lisensinya adalah
PERSONAL DIY ONLY, NOT FOR COMERCIAL
sehingga agan-agan tidak berhak untuk memperjualbelikannya.
Terima kasih atas perhatiannya, salam DIY
-----------------------------------------
**note: Jika ingin memproduksi kit untuk dijual,
silahkan konsultasi dengan agan-agan kaskuser yg sudah membuatkan tutorial.
mari kita jaga etika dunia kreatif.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2015/01/29/5699902_20150129083633.png)
RULES
1.Sebelum menanyakan sesuatu biasakan baca INDEX di PAGE 1, jika ada yang perlu ditanyakan langsung post reply aja.
2. Setiap post IMAGE atau VIDEO wajib masuk SPOILER.
3. Setiap quote post yang ada imagenya silahkan edit bagian [/img] hapus tanda " / " sehingga menjadi [img].
4. Dipersilahkan membahas apapun yang masih ada kaitan dengan SIM RIG.
5. Setelah berhasil membuat apapun dari tutorial di thread ini silahkan share foto-fotonya, untuk inspirasi agan-agan yang lain.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/09/5699902_20170909093237.png)
DIY SIM RIG KASKUS
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/17/5699902_201608170509510199.jpg)
----------------------------------------------
WARNING
Selalu utamakan keselamatan, gunakan peralatan dan prosedur keselamatan kerja sesuai standar untuk menghindari konsleting, kesetrum, komponen rusak, dll.
Bagi yang minim pengetahuan tentang elektro, dihimbau untuk didampingi oleh orang yg paham elektro dalam pengerjaan. Segala resiko yg agan alami (kecelakaan kerja, komponen terbakar, peralatan rusak,dll) , diluar tanggung jawab semua agan-agan yg memberikan informasi di thread ini.
Do it Yourself - at your own risk
----------------------------------------------
Dalam pembuatan Steering Wheel Home Made ada beberapa alternatif alat yang bisa digunakan, yaitu Mouse, Keyboard, Gamepad / Joystick, dan Arduino. Masing-masing alternatif tersebut ada beberapa kekurangan dan kelebihan serta tingkat kerumitan yang berbeda. Silahkan pilih salah satu sesuai kebutuhan dan kemampuan agan. Informasi di dalam thread ini tidaklah mutlak, agan bisa berkreasi sesuai kebutuhan dan kreatifitas agan-agan.
Quote:
Quote:
Quote:
Quote:
ARDUINO
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Quote:
note :Semua Software dan Firmware untuk Arduino adalah FREE, developer menyediakan untuk pada penggemar Home Made, jadi lisensi yang diberikan adalah untuk keperluan PERSONAL DIY ONLY, NOT FOR COMMERCIAL , jadi hargailah para developer dengan tidak memperjualbelikan hasil jerih payah para developer.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/22/5699902_20160822110451.png)
Quote:
Quote:
Video Tutorial Steering Wheel
Spoiler for VIDEO TUTORIAL:
Spoiler for Tutorial Steering, pedal, H-shifter Arduino Leonardo:
Spoiler for Tutorial Steering dan pedal menggunakan mouse:
Spoiler for VIDEO TEST DRIVE:
Quote:
Diubah oleh jenggot464 04-02-2018 12:38
joyypratama9577 dan 7 lainnya memberi reputasi
6
678.5K
2.3K
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Hardware Computer
31.3KThread•14.4KAnggota
Tampilkan semua post
ebolzmagy
#498
MINI TUTOR
MCU PART :
-ARDUINO LEONARDO R3 (recomended),atau
-ARDUINO LEONARDO PRO MICRO (kalau mau pake force feedback effect not recomended,karena missing pin)
SOFTWARE & FIRMWARE DOWNLOAD :
-AI WAVE 2016 wheel config : http://www.aiwave.fr/wc_updates/1033...onfig_0.21.exe
-FIRMWARE : http://www.aiwave.fr/downloads/FFBWh...6.leonardo.hex (jangan di klik!!!,cukup klik kanan pilih save link as..simpen)
-XLOADER : https://drive.google.com/open?id=0B4...01SMUdfbS11OWc
FLASHING:
1.colok leo ke pc,tunggu install driver...cek device manager,liat bagian COM&PORT,misal COM8
berarti driver arduino ter install sukses
2.install AI WAVE 2016 wheel config....done,buka wheel config,"new firmware found" klik yes..firmware terinstall otomatis,jika firmware masih 0 atau tidak terisntall,pake XLOADER upload manual
3.donlot XLOADER,extract..jalankan XLOADER.exe,isi kaya gini
-hex : browse hex /firmware yang agan udah download tadi
-device : leonardo 32U4
-COM : arduino bootloader mode,ini agak tricky..buka device manager,pencet reset (tombol merah) di arduino leonardo,liat di dev manager arduino bootloader COM brp?..inget2 ini cuma 8detik!!,misal COM7 ,isi di xloader COM7..sesudah 8detik arduino leonardo kembali ke COM normal misal COM8
UPLOADING : jadi agan harus masuk bootloader mode biar bisa install firmware,caranya pencet reset di leonardo,klik upload..done,inget cuma 8 detik,lewat 8 detik agan mesti reset lagi..
4.WIRING
ane kasih wiring encoder dulu biar ga pusing...encoder printer atau encoder yang murah biasa nya cuma punya 4 kabel
-channel A konek ke pin 0
-channel B konek ke pin 1
-channel Z akalin kaya gambar di atas pin6 sambung ke button lalu ke GND,kecuali agan punya encoder 1jt an..udah include channel Z
-GND ke GND
-5v ke 5V
bila agan ga tau wiring encoder,ga ada data sheet ato ga ada keterangan dari penjual..agan mesti cari sendiri pake multi meter (kaya ane
)
5.TEST
bila udah yakin pasang encoder disk di as stir,sensor di disk....konek LEO ke pc,buka wheel config..meskipun udah install firmware dengan bener,tp firmware masih 0..ini karena firmware nyari channel Z buat auto center,caranya pencet button Z gerakin dikit aja stir yang udah di pasangin encoder disk,bila fimware udah berubah ke 0.16 masuk advance setting,setting encoder PPR sesuai PPR encoder agan...sisanya bebas untuk button silahkan pilih digital input konek ke ground,untuk potensio konek ke analog input..yang ini udah ngerti lah..ato agan punya button box dan pedal dari project terdahulu pake gamepad bebas..jadi LEO khusus steering wheel sama force feedback ntar..
untuk forcefeedback nanti ane kasih tutor lagi,....(dikit2 aja gan pegel nih..)
SELAMAT BERKARYA
MCU PART :
-ARDUINO LEONARDO R3 (recomended),atau
-ARDUINO LEONARDO PRO MICRO (kalau mau pake force feedback effect not recomended,karena missing pin)
SOFTWARE & FIRMWARE DOWNLOAD :
-AI WAVE 2016 wheel config : http://www.aiwave.fr/wc_updates/1033...onfig_0.21.exe
-FIRMWARE : http://www.aiwave.fr/downloads/FFBWh...6.leonardo.hex (jangan di klik!!!,cukup klik kanan pilih save link as..simpen)
-XLOADER : https://drive.google.com/open?id=0B4...01SMUdfbS11OWc
FLASHING:
1.colok leo ke pc,tunggu install driver...cek device manager,liat bagian COM&PORT,misal COM8
Spoiler for COM:
berarti driver arduino ter install sukses
2.install AI WAVE 2016 wheel config....done,buka wheel config,"new firmware found" klik yes..firmware terinstall otomatis,jika firmware masih 0 atau tidak terisntall,pake XLOADER upload manual
3.donlot XLOADER,extract..jalankan XLOADER.exe,isi kaya gini
Spoiler for XLOADER:
-hex : browse hex /firmware yang agan udah download tadi
-device : leonardo 32U4
-COM : arduino bootloader mode,ini agak tricky..buka device manager,pencet reset (tombol merah) di arduino leonardo,liat di dev manager arduino bootloader COM brp?..inget2 ini cuma 8detik!!,misal COM7 ,isi di xloader COM7..sesudah 8detik arduino leonardo kembali ke COM normal misal COM8
UPLOADING : jadi agan harus masuk bootloader mode biar bisa install firmware,caranya pencet reset di leonardo,klik upload..done,inget cuma 8 detik,lewat 8 detik agan mesti reset lagi..
4.WIRING
Spoiler for WIRING:
ane kasih wiring encoder dulu biar ga pusing...encoder printer atau encoder yang murah biasa nya cuma punya 4 kabel
-channel A konek ke pin 0
-channel B konek ke pin 1
-channel Z akalin kaya gambar di atas pin6 sambung ke button lalu ke GND,kecuali agan punya encoder 1jt an..udah include channel Z
-GND ke GND
-5v ke 5V

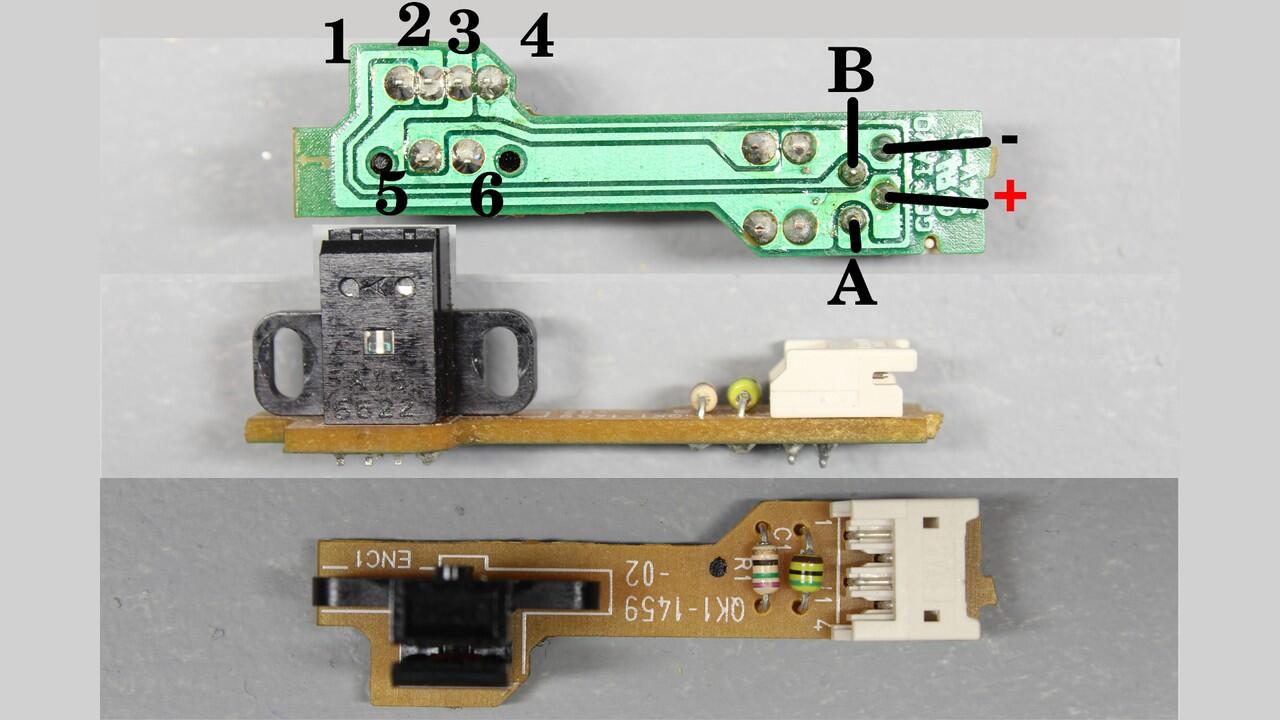

Spoiler for contoh encoder printerBWK:
bila agan ga tau wiring encoder,ga ada data sheet ato ga ada keterangan dari penjual..agan mesti cari sendiri pake multi meter (kaya ane
)5.TEST
bila udah yakin pasang encoder disk di as stir,sensor di disk....konek LEO ke pc,buka wheel config..meskipun udah install firmware dengan bener,tp firmware masih 0..ini karena firmware nyari channel Z buat auto center,caranya pencet button Z gerakin dikit aja stir yang udah di pasangin encoder disk,bila fimware udah berubah ke 0.16 masuk advance setting,setting encoder PPR sesuai PPR encoder agan...sisanya bebas untuk button silahkan pilih digital input konek ke ground,untuk potensio konek ke analog input..yang ini udah ngerti lah..ato agan punya button box dan pedal dari project terdahulu pake gamepad bebas..jadi LEO khusus steering wheel sama force feedback ntar..
untuk forcefeedback nanti ane kasih tutor lagi,....(dikit2 aja gan pegel nih..
)SELAMAT BERKARYA
