Mukadimah
Multicopter / Multirotor RC adalah salah satu hobby RC yang sedang "in" saat ini. Dan Thread ini di remake ulang sesuai untuk memerikan beberapa update..

PENGERTIAN
Sederhananya Multicopter / Multirotor RC merupakan Wahana Aero RC yang menggunakan motor lebih dari satu.
Adapun Jenis2nya antaralain Tricopter, Quadcopter, HexaCopter, OctoCopter.

Multicopter lebih di sukai karena dapat mengangkat beban lebih berat dan lebih mudah dikendalikan dibanding Single Rotor ataupun Fixwing Plane
Oleh karena itu Multicopter tidak hanya sekedar hobby, namun dapat juga dipergunakan untuk pengaplikasian lain seperti Aerial Photograhy, Video, Mapping, dll

Komponen Dasar :

Sebelum nya mari kita kenal Komponen dasar dari Multicopter :

FRAME



Frame penting karena merupakan tempat untuk meletakkan Komponen Lain dari Multicopter. Ibarat Mobil, Frame merupakan Body dari Multicopter.
Jenis frame disesuaikan dengan kebutuhan. Untuk bahan nya sendiri ada berbagai macam seperti PCB Fiber, Alumunium, Fiber Glass, Carbon, bahkan ada yang terbuat dari kayu.

FLIGHT CONTROLLER ( FC )



Merupakan Otak dari Multicopter. Merupakan Komponen penting Multicopter dan menentukan apa saja fitur dari multicopter tersebut.
Ada berbagai macam Macam Flight Controller. Yang dikenal antara lain
KK board
Multiwii
APM
Pixhawk
Dji

MOTOR



Motor merupakan penggerak dari Multicopter. Pemilihan Motor disesuaikan dengan Kebutuhan
Adapun yang digunakan merupakan motor brusless / outrunner type motor ( yang berputar bagian luar )
Biasanya motor menggunakan ukuran KV = Kilo Volt dimana ukuran KV berbanding lurus dengan kecepatan putar motor (rpm)
Nilai kV yang rendah menunjukkan RPM yang rendah dah Torsi ( daya angkat ) yang besar, Namun kecepatan terbangnya rendah ( dikarenakan RPM yang rendah )
Nikai kV yang tinggi menunjukkan RPM yang tinggi dan torsi ( daya angkat ) yang rendah, Namun kecepatan terbangnya tinggi ( dikarenakan RPM yang tinggi )
Jumlah ikatan lilitan pada rotor sendiri berpengaruh pada besar Torsi yang dihasilkan. Semakin banyak jumlah ikatan nya semakin Besar Torsinya dan berlaku sebaliknya.
Itulah penyebab mengapa motor dengan ukuran kecil cenderung mempunyai nilai kV yang lebih besar ketimbang motor dengan ukuran besar.
Seri pada motor sendiri merupakan besar ukuran sebuah motor.
Motor dengan ukuran 2212 berarti memiliki tinggi 22 mm dan lebar 12 mm

ESC



singkatan dari Electronic Speed Controller yang berfungsi sebagai pengendali putaran dan arah putaran motor.
Karena MultiCopter menggunakan Motor Brushless maka yang akan di bahas adalah ESC untuk motor Brushless saja.
Ada 2 jenis yaitu ESC untuk Motor Brushless yaiktu ESC dengan BEC dan ESC tanpa BEC atau yang biasa diseput ESC OPTO ( opto sendiri berarti optional )
Ukurannya dihitung dengan Ampere ( 10A, 15A, 20A, 25A, dst ) dimana ukuran tersebut terkait dengan kebutuhan motor

PROPELLER ( BALING BALING )



Propeller adalah pasangan untuk motor. Untuk MultiCopter Propeller yang digunakan ada dua jenis yaitu Clock Wise (CW) / Searah jarum jam dan Counter Clock Wise (CCW) / Berlawanan Arah Jarum Jam.
Ukurannya pun ada beragam biasanya dituliskan dengan format XXYY misalnya 1045, 1150, 1355, dll dimana nilai XX menunjukkan Panjang Propeller dan nilai YY menunjukkan Nilai Pitch dari Propeller ( dalam satuan Inch )
Memilih Propeller sendiri di sesuaikan dengan Motor yang digunakan.

RADIO & RECIEVER



Digunakan Sebagai Alat pengendali Wahana jarak Jauh.
Umumnya MultiCopter sederhana menggunakan 4 channel utama yaitu Throttle, Elevator, Aileron dan Rudder. Sedangkan bila ada tambahan channel bisa dimanfaatkan untuk fungsi lainnya.

LIPO ( Lithiium Polymer )



Adalah sumber daya yang biasa digunakan untuk MultiCopter.
Ukurannya sendiri beragam namun biasanya menggunakan ukuran Lipo 3s, 4s dan 6s





INDEX OF THREAD :

- Panduan Harga Part untuk Rakit Quad murah

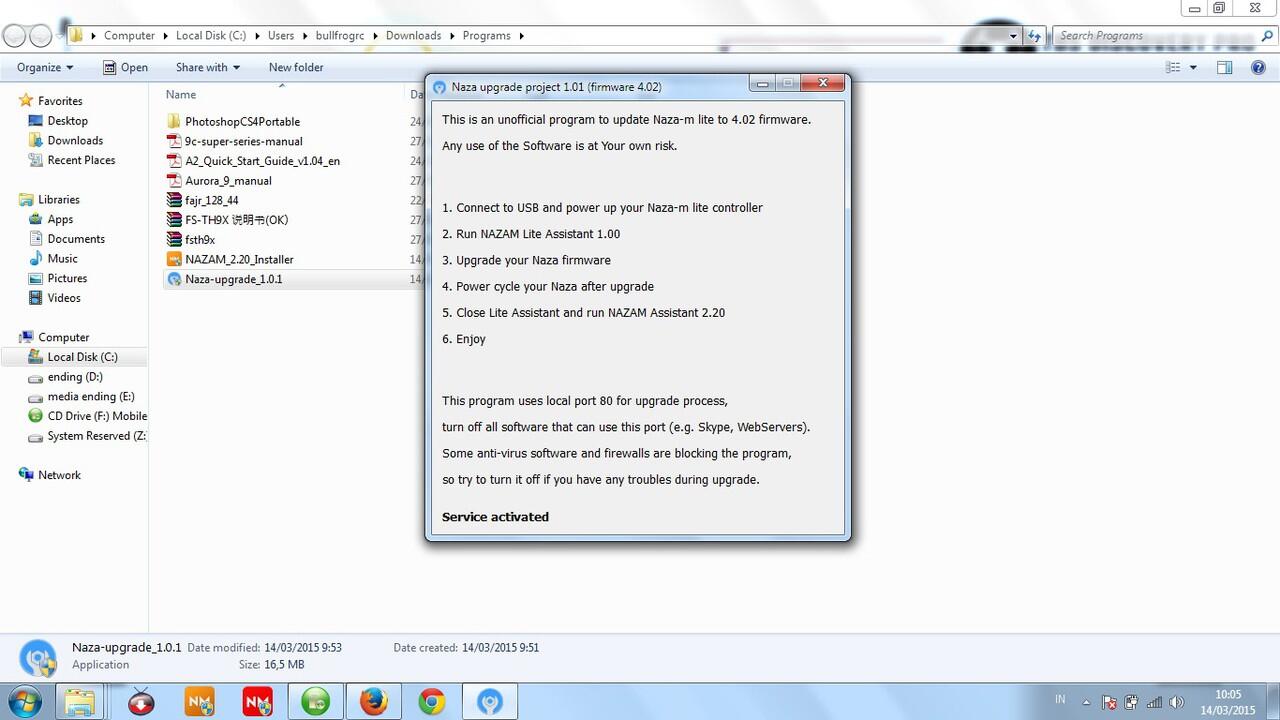

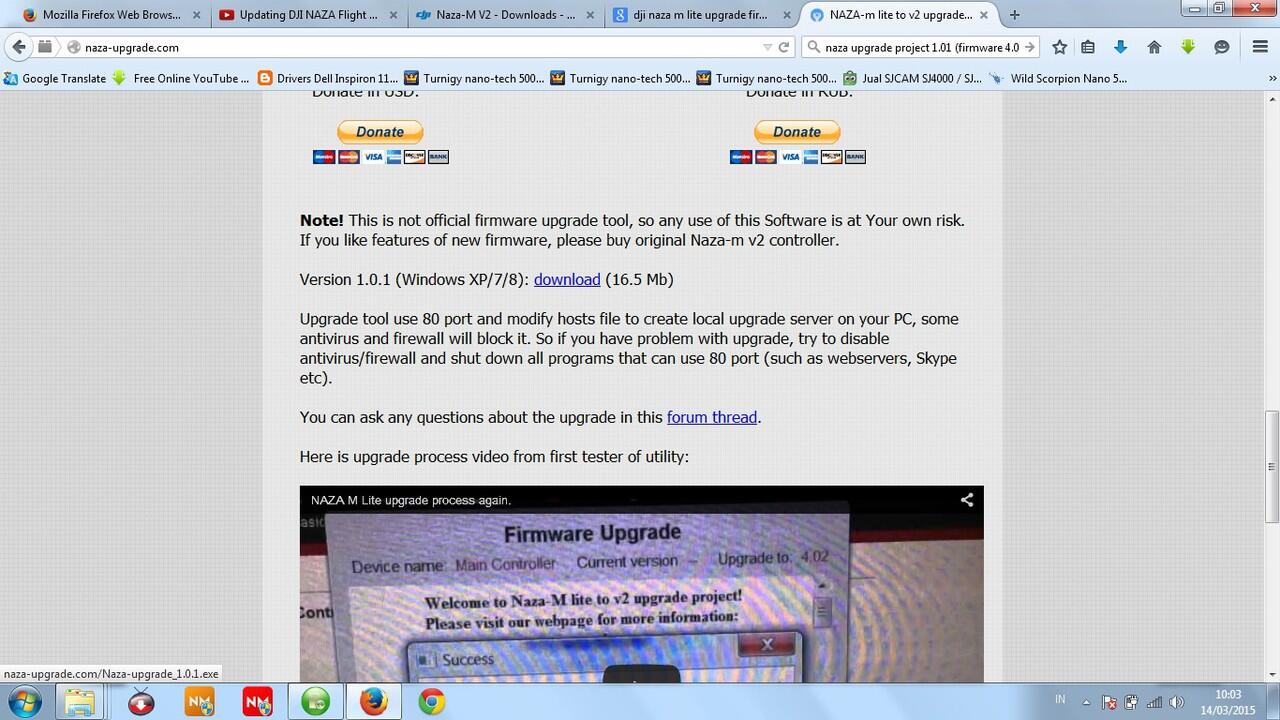

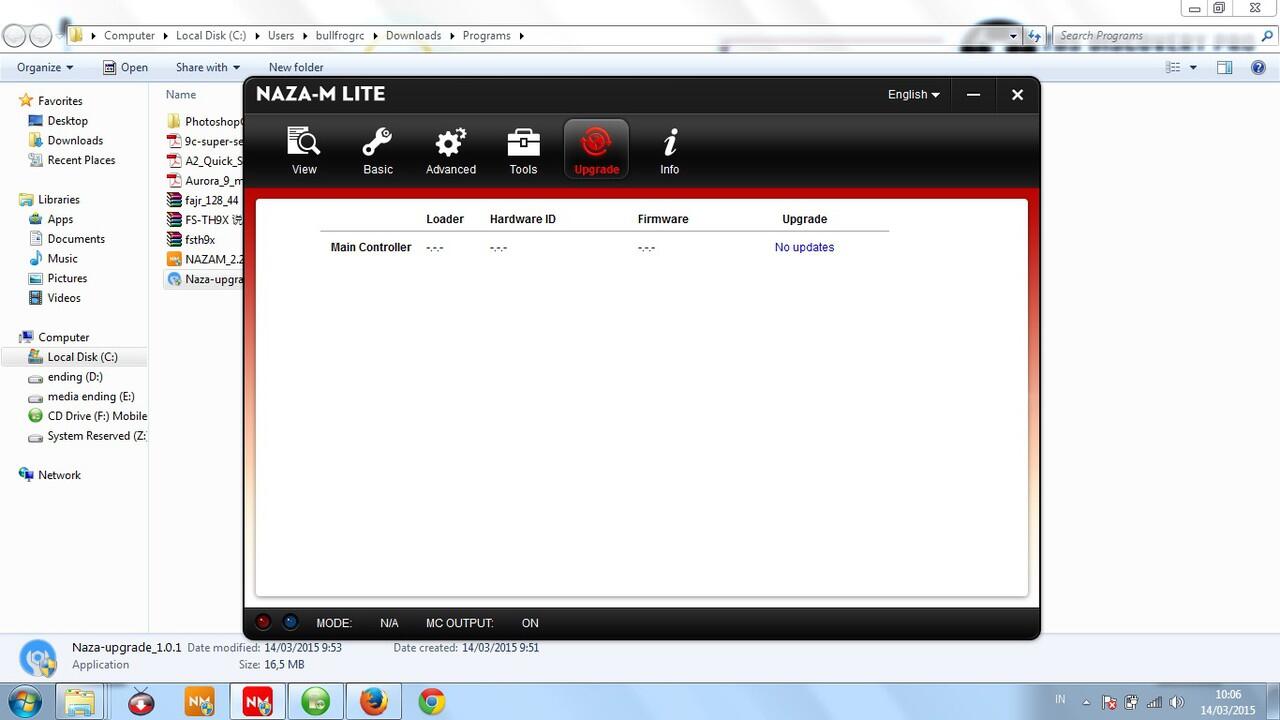

- DJI Naza M Lite Upgrade to Naza v2 Firmware








nb:
- JIKA ADA INFORMASI YANG PERLU DI LETAKKAN DI PAGE 1, HARAP PM SESEGERA MUNGKIN
