TS
Bridge Engineer
#549
Quote:
Original Posted By teshusa►
sebelum TS menjawab coba ane jawab
metode matrix kekakuan ya gan ?
ada si file nya [URL="http://www.4*shared.com/file/DvJHgw-sce/FEM.html"]FILE[/URL]
basic nya kalo nga sala agan harus nyusun matrix global nya , trus di superposisikan , dapet displacemen nya , baru nilai displacemen nya di masukin lagi ke matrix global nya baru dapet gaya dalam nya ,
fungsi fungsi marix excel seperti perkalian (=MMULT) , transposisi (=TRANSPOSE), inverse (=MINVERSE) sering di gunakan CMIIW
coba foto in soal nya gan
bisa di bahas sma TS
sebelum TS menjawab coba ane jawab
metode matrix kekakuan ya gan ?
ada si file nya [URL="http://www.4*shared.com/file/DvJHgw-sce/FEM.html"]FILE[/URL]
basic nya kalo nga sala agan harus nyusun matrix global nya , trus di superposisikan , dapet displacemen nya , baru nilai displacemen nya di masukin lagi ke matrix global nya baru dapet gaya dalam nya ,
fungsi fungsi marix excel seperti perkalian (=MMULT) , transposisi (=TRANSPOSE), inverse (=MINVERSE) sering di gunakan CMIIW
coba foto in soal nya gan
bisa di bahas sma TS
terima kasih banyak gan teshusa ....
filenya sangat berguna sekali...
dan maaf banget....baru sempet dilanjutkan kali ini.

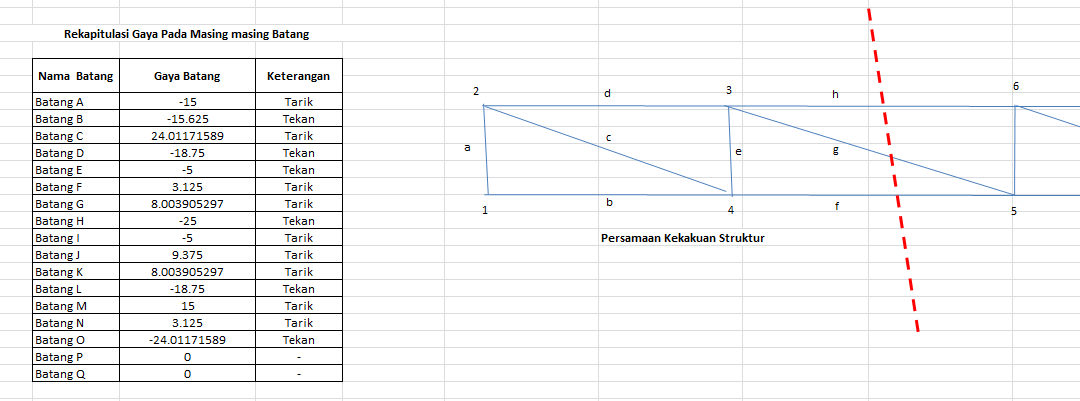

periksa secara acak untuk tiga elemen sebarang, misalkan elemen f, g, h seperti terlihat pada gambar di bawah ini :
Lihat potongan struktur sebelah kiri,
Σ Momen gaya di 3 = 0
-3125 * 4 - 15625 * 4 + 15000 * 5 = 0
0 = 0
OK cocok !
Σ Momen gaya di 5 = 0
-25000 * 4 + 15625 * 0 + 15000 * (5 + 5) - 10000 * 5 = 0
0 = 0
Ok cocok
Σ Fx = 0
15625 + 3125 - 25000 + 8003.905 cos (atan (4/5)) = 0
-0.000231755 ≈ 0
Ok cocok.
nanti kita bahas lebih detail jika obrolan kita udah sampai di anstruk metoda matriks...
satu cendol buat agan teshusa
