[DIY] Steering Wheel + Pedal gas & rem + Shifter
...
TS
jenggot464
[DIY] Steering Wheel + Pedal gas & rem + Shifter
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/06/5699902_20170906091830.jpg)
__PERHATIAN__
Thread ini dibuat sebagai wadah para gamers yang ingin membuat sendiri steering wheel dengan biaya yang murah, di dalam thread ini para kaskuser dapat berbagi informasi, pengalaman, serta sharing berbagai hal yang berkenaan dengan Steering Wheel. Informasi yang dibagikan dalam thread ini berasal dari berbagai sumber, tak terkecuali forum-forum di luar.
Sebagai penghargaan kita kepada para developer yang sudah membuat firmware, dan para agan-agan kaskuser yang sudah rela membuatkan tutorial dan melakukan ujicoba sebelum dishare di sini.
DILARANG MEMPERJUALBELIKAN KEKAYAAN INTELEKTUAL YANG ADA DI THREAD INI TANPA KONFIRMASI TERLEBIH DAHULU
Firmware dan software yang diinformasikan di dalam thread ini lisensinya adalah
PERSONAL DIY ONLY, NOT FOR COMERCIAL
sehingga agan-agan tidak berhak untuk memperjualbelikannya.
Terima kasih atas perhatiannya, salam DIY
-----------------------------------------
**note: Jika ingin memproduksi kit untuk dijual,
silahkan konsultasi dengan agan-agan kaskuser yg sudah membuatkan tutorial.
mari kita jaga etika dunia kreatif.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2015/01/29/5699902_20150129083633.png)
RULES
1.Sebelum menanyakan sesuatu biasakan baca INDEX di PAGE 1, jika ada yang perlu ditanyakan langsung post reply aja.
2. Setiap post IMAGE atau VIDEO wajib masuk SPOILER.
3. Setiap quote post yang ada imagenya silahkan edit bagian [/img] hapus tanda " / " sehingga menjadi [img].
4. Dipersilahkan membahas apapun yang masih ada kaitan dengan SIM RIG.
5. Setelah berhasil membuat apapun dari tutorial di thread ini silahkan share foto-fotonya, untuk inspirasi agan-agan yang lain.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2017/09/09/5699902_20170909093237.png)
DIY SIM RIG KASKUS
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/17/5699902_201608170509510199.jpg)
----------------------------------------------
WARNING
Selalu utamakan keselamatan, gunakan peralatan dan prosedur keselamatan kerja sesuai standar untuk menghindari konsleting, kesetrum, komponen rusak, dll.
Bagi yang minim pengetahuan tentang elektro, dihimbau untuk didampingi oleh orang yg paham elektro dalam pengerjaan. Segala resiko yg agan alami (kecelakaan kerja, komponen terbakar, peralatan rusak,dll) , diluar tanggung jawab semua agan-agan yg memberikan informasi di thread ini.
Do it Yourself - at your own risk
----------------------------------------------
Dalam pembuatan Steering Wheel Home Made ada beberapa alternatif alat yang bisa digunakan, yaitu Mouse, Keyboard, Gamepad / Joystick, dan Arduino. Masing-masing alternatif tersebut ada beberapa kekurangan dan kelebihan serta tingkat kerumitan yang berbeda. Silahkan pilih salah satu sesuai kebutuhan dan kemampuan agan. Informasi di dalam thread ini tidaklah mutlak, agan bisa berkreasi sesuai kebutuhan dan kreatifitas agan-agan.
Quote:
Quote:
Quote:
Quote:
ARDUINO
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Bahan utama :Membutuhkan arduino dan berbagai peralatan elektronik yang mendukung.
Tingkat Kesulitan : Cukup kompleks, karena membutuhkan ketelitian dalam instalasi dan pengoperasian software untuk arduino.
Kelebihan : Setir bisa smooth, pedal bisa ditekan setengah (seperti mobil real), Bisa menggunakan H-Shifter, Penambahan tombol-tombol dashboard.
Kekurangan : Modal yang diperlukan lebih banyak dari ketiga alternatif diatas.
Jenis Arduino yang digunakan : (pilih salah satu)
Arduino Uno : non FFB
Arduino Pro Micro : non FFB
Arduino Leonardo : support FFB
Untuk membuat Steering dengan FFB effect, maka agan butuh modal yang lebih untuk membeli motor DC dan Driver Motornya.
note: FFB = Force Feedback, apa itu Force Feedback? googling aja yaa gan
TUTORIAL : Silahkan baca Index "INFO & HASIL KARYA AGAN-AGAN KASKUSER" dibawah ini. Sebelum memulai project, ada baiknya agan tanya dulu supaya tidak salah beli komponen dan peralatan.
Quote:
note :Semua Software dan Firmware untuk Arduino adalah FREE, developer menyediakan untuk pada penggemar Home Made, jadi lisensi yang diberikan adalah untuk keperluan PERSONAL DIY ONLY, NOT FOR COMMERCIAL , jadi hargailah para developer dengan tidak memperjualbelikan hasil jerih payah para developer.
![[DIY] Steering Wheel + Pedal gas & rem + Shifter](https://s.kaskus.id/images/2016/08/22/5699902_20160822110451.png)
Quote:
Quote:
Video Tutorial Steering Wheel
Spoiler for VIDEO TUTORIAL:
Spoiler for Tutorial Steering, pedal, H-shifter Arduino Leonardo:
Spoiler for Tutorial Steering dan pedal menggunakan mouse:
Spoiler for VIDEO TEST DRIVE:
Quote:
Diubah oleh jenggot464 04-02-2018 12:38
joyypratama9577 dan 7 lainnya memberi reputasi
6
678.6K
2.3K
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Hardware Computer
31.3KThread•14.4KAnggota
Tampilkan semua post
TS
jenggot464
#1
KUMPULAN TUTORIAL
TUTORIAL Mouse untuk ETS2, UKTS, Car City Driving
TUTORIAL Mouseuntuk Need for Speed Most Wanted
Langkah-langkah :
TUTORIAL Joystick / Gamepaduntuk semua game
Berguru dari berbagai sumber yang berserakan di dunia maya, ane coba untuk membuat Steering wheel lengkap dengan H-shifter, Pedal gas-rem-kopling dengan bahan dasar joystik yang murah. langsung aja deh gan di simak tutorial di bawah ini, kalo ada yang kurang paham silahkan tinggalin komen.
Note : Segala resiko di tanggung agan sendiri, kegagalan mungkin terjadi, karena pertama kali nyoba korban satu joystik konslet
. saran kalo yang sama-sekali gak paham elektronik, mending minta di bantu sama yang paham
-Joystik (yang murahan aja harga 40ribuan)
-Kabel panjang menyesuaikan kebutuhan
-Push button
-Potensio slide
-Potensio rotary
-Limit switch
-roda bergigi
-Baut ulir panjang
-Mur
-Plat tembaga/ seng
-solder
-gergaji
-obeng
-dll
TUTORIAL Gamepad + Mouseuntuk ETS2
Berhubung ada kendala masih belum mulus beloknya pada steering yang menggunakan joystick. Ada solusi dari agan kedz10 untuk menggunakan steering mouse dikombinasikan dengan pedal & shifter dari joystick, caranya :
1. Buka game ETS2, masuk ke option - controls, ubah menjadi keyboard + Joystick.
2. Lakukan setting sesuai dengan keinginan.
3. Setelah selesai setting, lakukan Save game.
4. Exit game
5. Buka folder profile
Document - Euro Truck Simulator 2 - Profiles - 4147412059554449545241(sesuai dengan profil agan)
(kalau profile agan banyak, cara ngeceknya buka folder save, nah disitu ada folder 1,2,3, dst dan autosave. Buka salah satu folder yang paling baru misalkan 3, didalamnya ada file preview.tga, nah itu dibuka pakai photoshop. Tinggal di cek bener apa gak itu preview dari profile agan.)
6. Buka file "controls.sii"menggunakan notepad
7. cari "constant c_mousesteer 0.000000", setelah itu ubah angka 0.000000menjadi 1.000000
8. Save file controls.sii
9. Buka game ETS2, siap dimainkan.

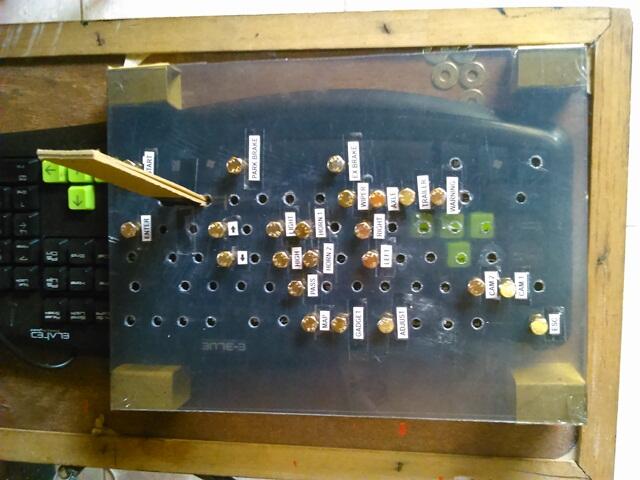

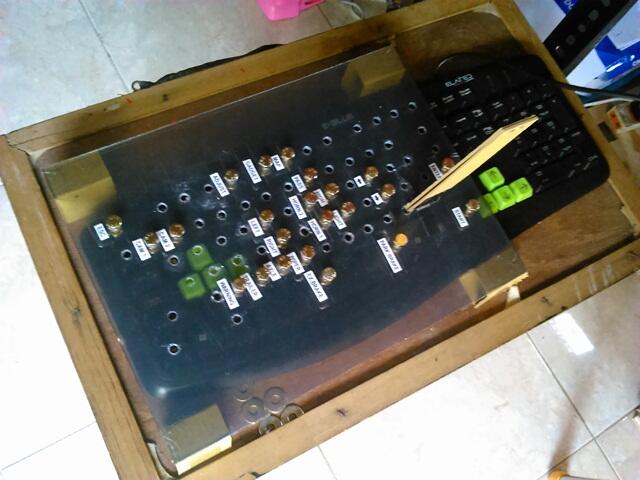

Spoiler for Mouse Steering, Mouse Pedal, Keyboard Shifter:
Work untuk game Euro Truck Simulator 2, UK Truck Simulator, City Car Driving

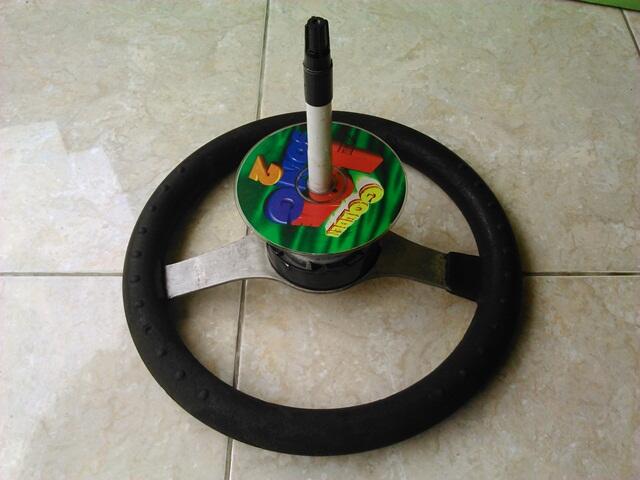

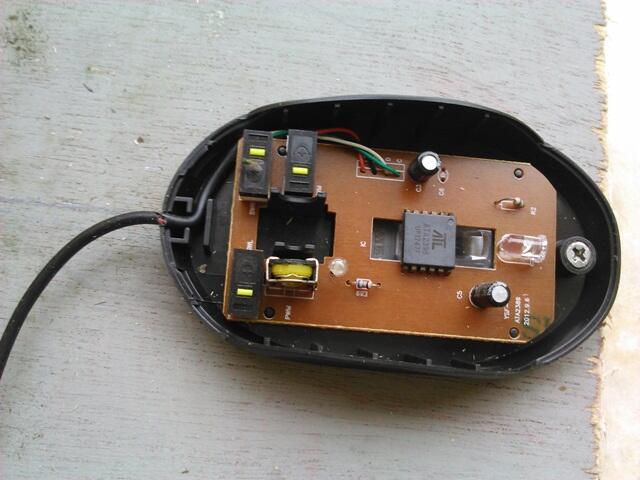

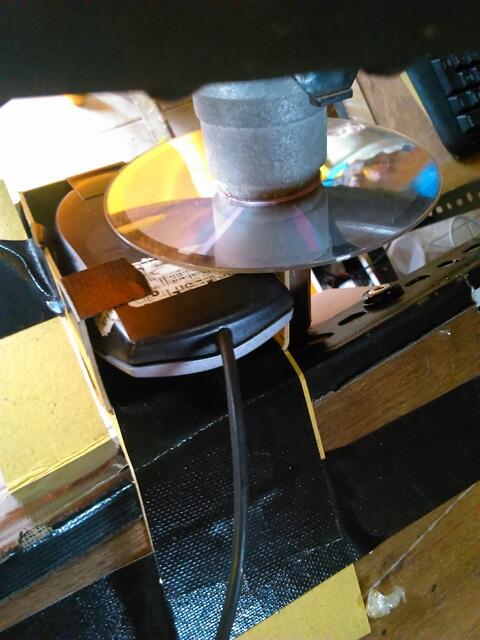

Spoiler for Steering Wheel:
Spoiler for Alat Bahan:
Spoiler for Langkah-langkah:

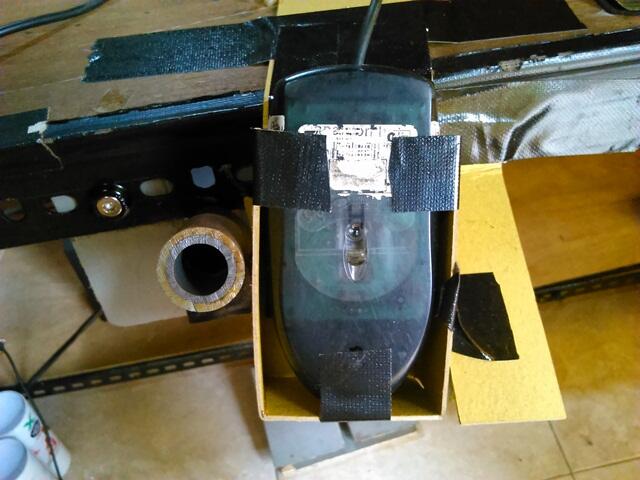

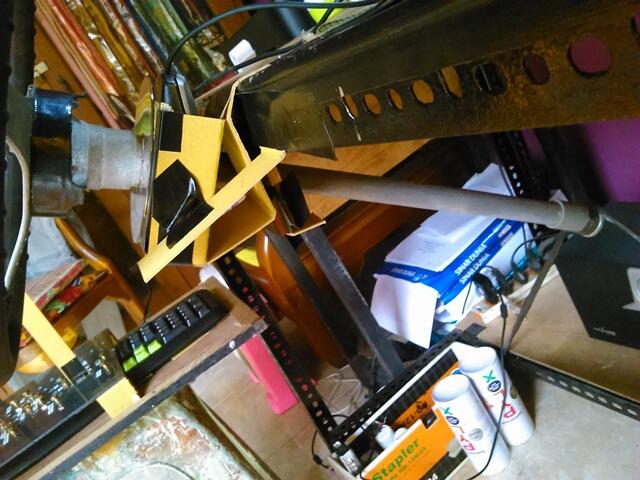

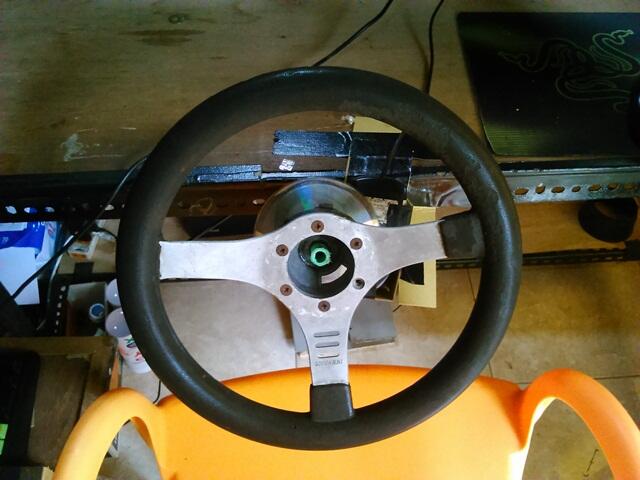

Spoiler for Foto-foto:
Foto-foto :

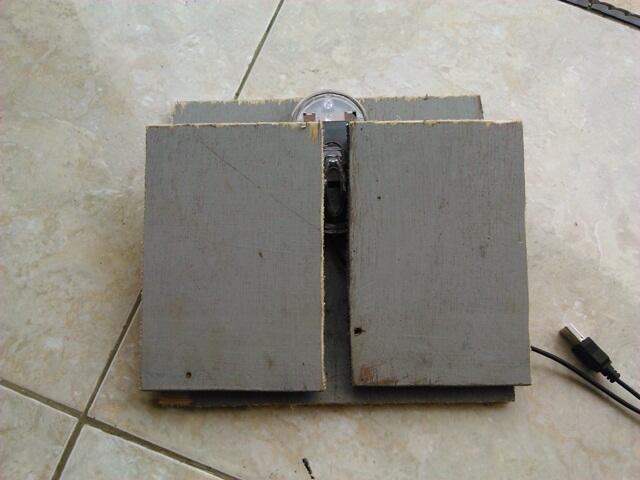

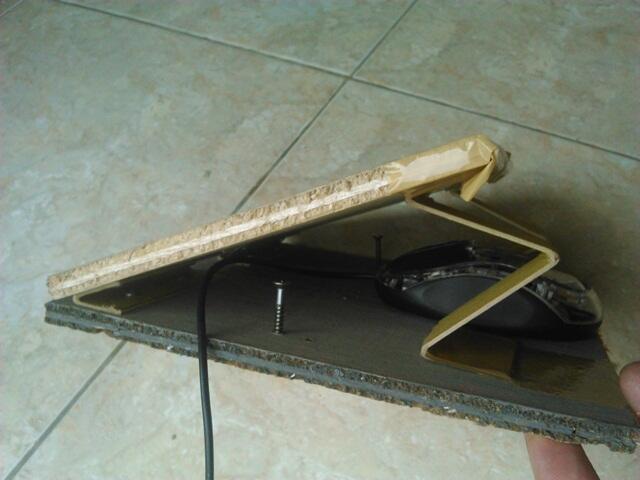

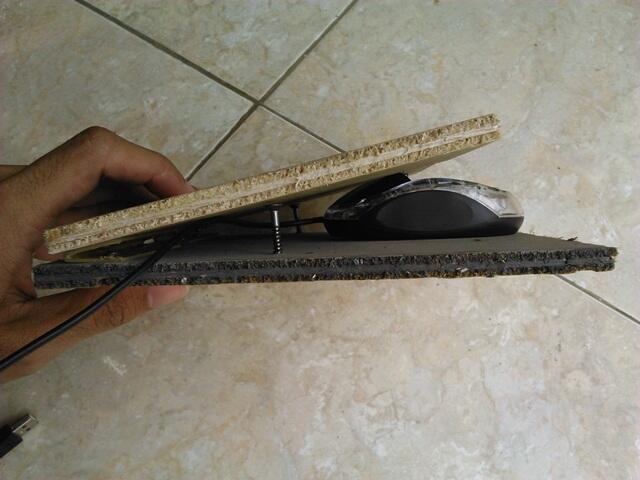

Spoiler for Pedal Gas & Rem:
Spoiler for Alat Bahan:
Spoiler for Langkah-langkah:

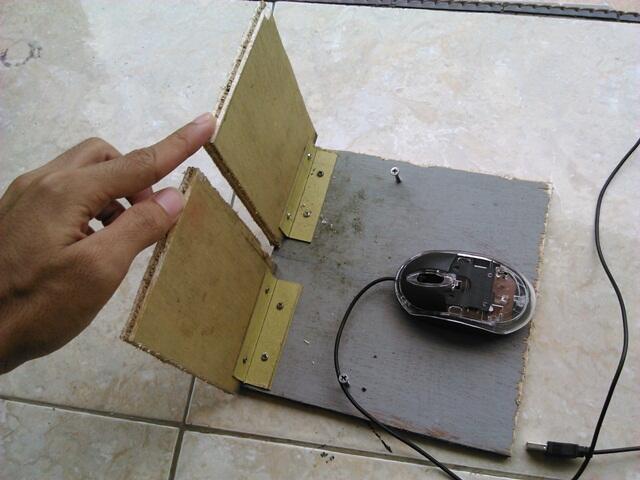

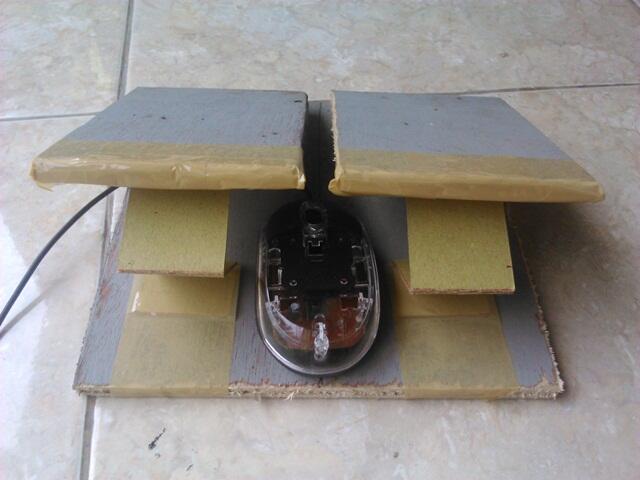

Spoiler for Foto-foto:
Foto-foto :
**UPDATE
**UPDATE
Spoiler for Tuas Shifter:
Spoiler for Alat Bahan:
Spoiler for Langkah-langkah:

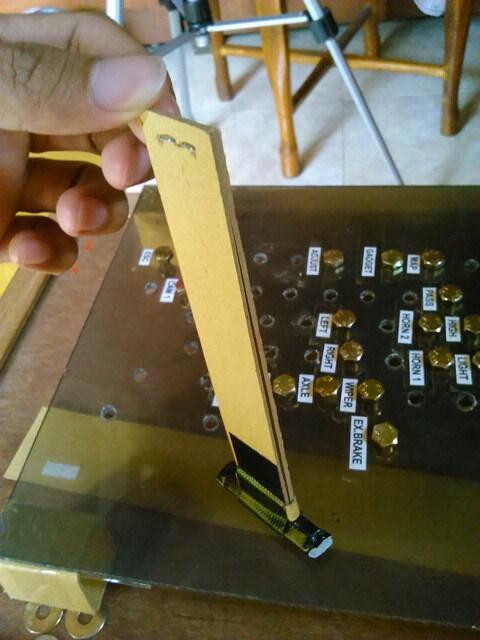

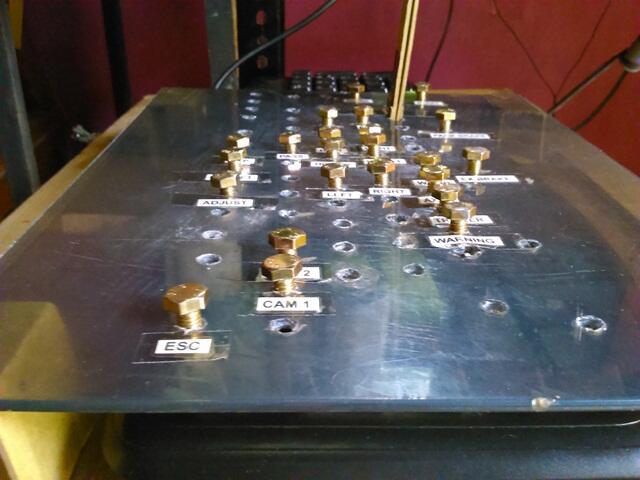

Spoiler for Foto-foto:
Foto-foto :

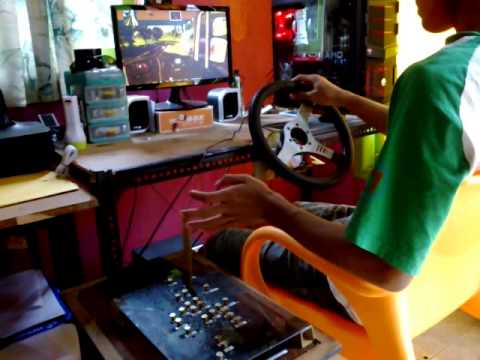

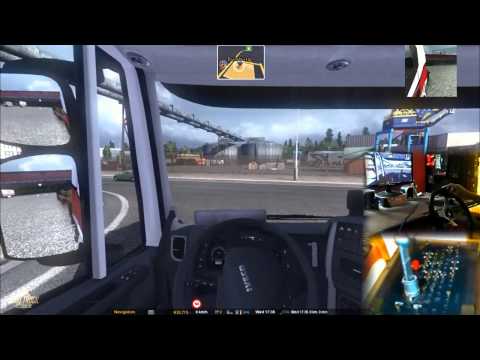

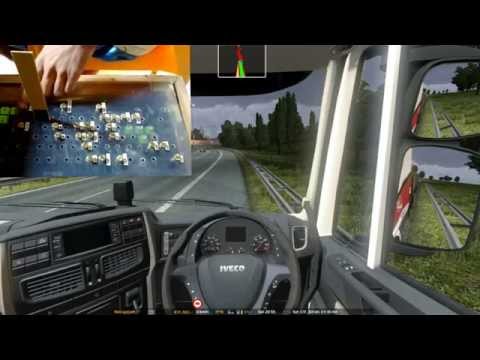

Spoiler for Video:
TUTORIAL Mouseuntuk Need for Speed Most Wanted
Spoiler for Mouse Steering, Mouse Pedal, Keyboard Shifter:
Spoiler for video test:
Spoiler for Software:
Langkah-langkah :
Spoiler for Install PPJoy:
1. Install PPJoy
1. Buka Installer PPJoy
2. Jika muncul dialog seperti gambar di bawah, klik OK, kemudian Komputer akan restart dan masuk ke Test Mode.
3. Setelah komputer StartUp lagi, buka installer PPJoy kemudian tunggu sampai proses selesai.
4. Setelah proses install selesai, langsung aja launch PPJoy, kemudian add,
5. Done
**untuk mengecek apakah driver sudah terinstall, buka start kemudian ketik "usb game" kemudian buka "Set Up USB game controller", jika sudah muncul PPJoy virtual joystick maka sudah sukses. Lanjut ke langkah berikutnya.
**Windows masih pada posisi Test Mode, setelah install PPJoy selesai, matikan Test Mode, caranya, buka dseo13b.exekemudian, pilih Disable Test Mode - Next, kemudian Exit - Next.
2. Setting GlovePIE
3. Setting controller di game
Ane baru tes steering ini untuk game Need For Speed Most Wanted, jadi ane jelasin cara setting untuk NFS-MW kalo game yang lain bisa di coba-coba sendiri. kalo ada yang bisa, silahkan di share di thread ini.
Begitulah cara setting mouse steering untuk game racing NFS - Most Wanted. Memang agak panjang langkahnya,kalo ada yang bingung, silahkan tinggalin komeng.
1. Buka Installer PPJoy
2. Jika muncul dialog seperti gambar di bawah, klik OK, kemudian Komputer akan restart dan masuk ke Test Mode.
Spoiler for install:
3. Setelah komputer StartUp lagi, buka installer PPJoy kemudian tunggu sampai proses selesai.
Spoiler for install:
4. Setelah proses install selesai, langsung aja launch PPJoy, kemudian add,
Spoiler for install:
5. Done
**untuk mengecek apakah driver sudah terinstall, buka start kemudian ketik "usb game" kemudian buka "Set Up USB game controller", jika sudah muncul PPJoy virtual joystick maka sudah sukses. Lanjut ke langkah berikutnya.
Spoiler for cek controller:
**Windows masih pada posisi Test Mode, setelah install PPJoy selesai, matikan Test Mode, caranya, buka dseo13b.exekemudian, pilih Disable Test Mode - Next, kemudian Exit - Next.
Spoiler for disable test mode:
2. Setting GlovePIE
Spoiler for Setting GlovePIE:
1. Buat shortcut GlovePIE (send to desktop)
2. Buka GlovePIE, kemudian masukkan script dibawah ini
3. Klik Run, kemudian minimize, **jangan di close**
4. Cek controller apakah sudah bekerja dengan baik, caranya buka start kemudian ketik "usb game" kemudian buka "Set Up USB game controller", buka properties, coba gerakkan mouse dan coba klik kanan dan kiri. jika indikator menyala, berarti sudah bekerja dengan baik.
2. Buka GlovePIE, kemudian masukkan script dibawah ini
Quote:
**angka 4 pada bagian analog, adalah angka sensitivitas,, jika terlalu sensitif bisa diganti 2 atau 3.3. Klik Run, kemudian minimize, **jangan di close**
Spoiler for GlovePIE:
4. Cek controller apakah sudah bekerja dengan baik, caranya buka start kemudian ketik "usb game" kemudian buka "Set Up USB game controller", buka properties, coba gerakkan mouse dan coba klik kanan dan kiri. jika indikator menyala, berarti sudah bekerja dengan baik.
Spoiler for cek controller:
3. Setting controller di game
Ane baru tes steering ini untuk game Need For Speed Most Wanted, jadi ane jelasin cara setting untuk NFS-MW kalo game yang lain bisa di coba-coba sendiri. kalo ada yang bisa, silahkan di share di thread ini.
Spoiler for Setting Game:
1. Buka Game, kemudian masuk ke dalam setting controller.
2. Usahakan game tidak fullscreen (bentuk windowed), kalo fullscreen tinggal tekan Alt+Tab untuk pindah aplikasi.
3. Buka Setup USB game, posisikan cursor/indikator analog di tengah-tengah.
4. Kemudian dengan menggunakan Alt+Tab, pindah ke jendela game.
5. Mapping ulang untuk steer left, putar steer ke kiri. setelah itu pindah ke jendela Setup USB game lagi, dan posisikan cursor analog di tengah lagi.
6. Ulangi langkah di atas untuk steer right
7. Kemudian untuk akselerasi gunakan klik kiri, dan brake klik kanan.
8. Done
2. Usahakan game tidak fullscreen (bentuk windowed), kalo fullscreen tinggal tekan Alt+Tab untuk pindah aplikasi.
Spoiler for pindah aplikasi:
3. Buka Setup USB game, posisikan cursor/indikator analog di tengah-tengah.
Spoiler for posisikan tengah2:
4. Kemudian dengan menggunakan Alt+Tab, pindah ke jendela game.
5. Mapping ulang untuk steer left, putar steer ke kiri. setelah itu pindah ke jendela Setup USB game lagi, dan posisikan cursor analog di tengah lagi.
6. Ulangi langkah di atas untuk steer right
7. Kemudian untuk akselerasi gunakan klik kiri, dan brake klik kanan.
8. Done
Begitulah cara setting mouse steering untuk game racing NFS - Most Wanted. Memang agak panjang langkahnya,kalo ada yang bingung, silahkan tinggalin komeng.
TUTORIAL Joystick / Gamepaduntuk semua game
Berguru dari berbagai sumber yang berserakan di dunia maya, ane coba untuk membuat Steering wheel lengkap dengan H-shifter, Pedal gas-rem-kopling dengan bahan dasar joystik yang murah. langsung aja deh gan di simak tutorial di bawah ini, kalo ada yang kurang paham silahkan tinggalin komen.
Spoiler for Gamepad Steering, Pedal, H-Shifter:
Spoiler for REVIEW:
Pedal dan H-shifter bekerja dengan baik, namun ada kekurangan pada bagian steering masih belum sempurna, karena gerakannya masih kasar, dan patah-patah, terlalu banyak deadzone-nya. Kalo ada yang bisa bantu, mohon pencerahannya.. ada masukan dari agan bluekeys, tapi ada kendala di alatnya yang susah dan masih tegolong mahal, kalo ada yang bisa bikin lebih murah mungkin bisa bantu. alatnya kaya di bawah ini gan. websitenya USBinterface
atau Precision USB joystick
Spoiler for USBinterface:
atau Precision USB joystick
Spoiler for USBprecision:
Note : Segala resiko di tanggung agan sendiri, kegagalan mungkin terjadi, karena pertama kali nyoba korban satu joystik konslet
. saran kalo yang sama-sekali gak paham elektronik, mending minta di bantu sama yang paham
Spoiler for PERSIAPAN:
Spoiler for Alat-bahan:
-Joystik (yang murahan aja harga 40ribuan)
-Kabel panjang menyesuaikan kebutuhan
-Push button
-Potensio slide
-Potensio rotary
-Limit switch
-roda bergigi
-Baut ulir panjang
-Mur
-Plat tembaga/ seng
-solder
-gergaji
-obeng
-dll
Spoiler for Skema:
jalur yang ada pada joystik pada dasarnya sama, namun ada beberapa perbedaan tergantung merk joystiknya, kalau gak punya dasar elektronik seperti saya, bisa pakai cara bodo, ngikutin jalur pcbnya satu-satu. hehe
Spoiler for PEDAL:
Spoiler for langkah-langkah:
Spoiler for foto-foto:
Spoiler for STEERING:
Spoiler for langkah-langkah:
Spoiler for foto-foto:
Spoiler for H-SHIFTER:
Spoiler for langkah-langkah:
1. Buat box menggunakan multiplex
2. Buat lubang untuk H-shifter (kalo gak punya bor, bisa pakai gergaji besi kecil, Obeng (-), palu. ane pakai 3 alat itu dan hasilnya bagus)
3. Buat kolongan dari plat tembaga atau seng untuk menahan shifter sekaligus mengalirkan listrik dari joystik.
4. Pasang kolongan penahan lengkap dengan kabel-kabelnya sesuai dengan skema.
5. Sambungkan kabel-kabel ke PCB joystik, sesuai dengan skema. (harus hati-hati gan, ane dah korban 1 joystik gara-gara salah nyambung,)
6. Sambungkan juga bagian analog ke bagian potensio, perhatikan skema di atas.
2. Buat lubang untuk H-shifter (kalo gak punya bor, bisa pakai gergaji besi kecil, Obeng (-), palu. ane pakai 3 alat itu dan hasilnya bagus)
3. Buat kolongan dari plat tembaga atau seng untuk menahan shifter sekaligus mengalirkan listrik dari joystik.
4. Pasang kolongan penahan lengkap dengan kabel-kabelnya sesuai dengan skema.
5. Sambungkan kabel-kabel ke PCB joystik, sesuai dengan skema. (harus hati-hati gan, ane dah korban 1 joystik gara-gara salah nyambung,
)6. Sambungkan juga bagian analog ke bagian potensio, perhatikan skema di atas.
Spoiler for foto-foto:
Spoiler for box:
Spoiler for kolongan:
Spoiler for instalasi:
Spoiler for hasil akhir:
Spoiler for VIDEO:
TUTORIAL Gamepad + Mouseuntuk ETS2
Berhubung ada kendala masih belum mulus beloknya pada steering yang menggunakan joystick. Ada solusi dari agan kedz10 untuk menggunakan steering mouse dikombinasikan dengan pedal & shifter dari joystick, caranya :
Spoiler for TUTORIAL 04 BUKA:
1. Buka game ETS2, masuk ke option - controls, ubah menjadi keyboard + Joystick.
Spoiler for controls:
2. Lakukan setting sesuai dengan keinginan.
3. Setelah selesai setting, lakukan Save game.
4. Exit game
5. Buka folder profile
Document - Euro Truck Simulator 2 - Profiles - 4147412059554449545241(sesuai dengan profil agan)
Spoiler for folder:
6. Buka file "controls.sii"menggunakan notepad
Spoiler for controls.sii:
7. cari "constant c_mousesteer 0.000000", setelah itu ubah angka 0.000000menjadi 1.000000
8. Save file controls.sii
9. Buka game ETS2, siap dimainkan.
