Kalo agan2 kebetulan punya PSU (power supply unit) dari bekas CPU kuno atau yg sdh rusak. Kalo ga punya ya minta teman (kayak ane, punya 2 PSU hasil minta) atau beli di pasar loak

PSU tersebut Dapat dimanfaatkan sebagai LED driver. Led driver yg di jual dipasaran berharga sedikitnya 150k keatas. makin besar wattnya makin mahal. Sedangkan PSU computer memiliki watt yang besar (tergantung berapa watt) PSU tersebut.

PSU ane memiliki daya 15A pada 12v dc yg artinya mampu menangani daya LED sebesar 180 watt!!! Catu daya sebesar 180 watt mampu menangani sedikitnya 120 pcs LED @ 1 watt atau 50 pcs LED @ 3 watt, kalo untuk LED 5 watt setidaknya mampu 30 pcs!!!
(sebaiknya catu daya jangan dipakai maksimal full 180 watt agar tidak cepat rusak)

Tentu saja dengan daya sebesar itu maka PSU jangan dipakai hanya untuk beban sebesar 10 watt. jadi kalo kebetulan agan punya beberapa aquarium atau aquascape untuk LED lightingnya dapat di konekkan ke 1 PSU.

Peralatan yang dibutuhkan hanya:
1. Solder.
2. Timah cukup 1 meter aja.
3. gunting / silet untuk memotong kabel.
4. Obeng +
5. Paper clip.

Cara mengetest PSU tersebut masih dapat difungsikan tanpa perlu perbaikan sangat udah gan. Cukup gunakan paper clip.
Gunakan paper clip untuk menyambungkan kaki no 4 dan 5 atau kabel warna hijau dan hitam.



Kemudian colokkan ke listrik. bila fan PSU menyala, maka jalur listrik 12vdc masih dapat berfungsi.
Ane gunakan jalur 12vdc sebagai catu daya LED. karena LED kebanyakan memiliki tegangan kerja mendekati kelipatan 3.

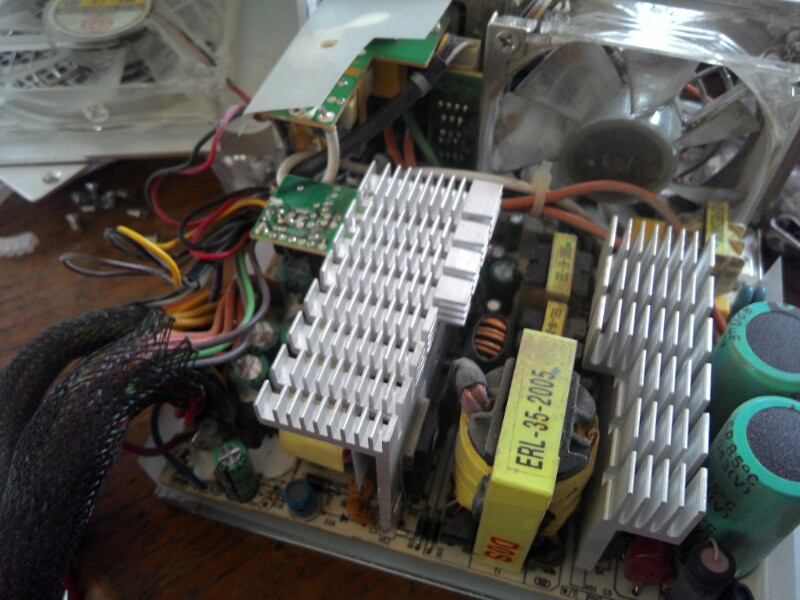

Setelah itu bongkar dan bersihkan PSU tersebut dari debu.



pada sisi kiri gambar diatas terlihat banyak kabel2 output yang berserakan.

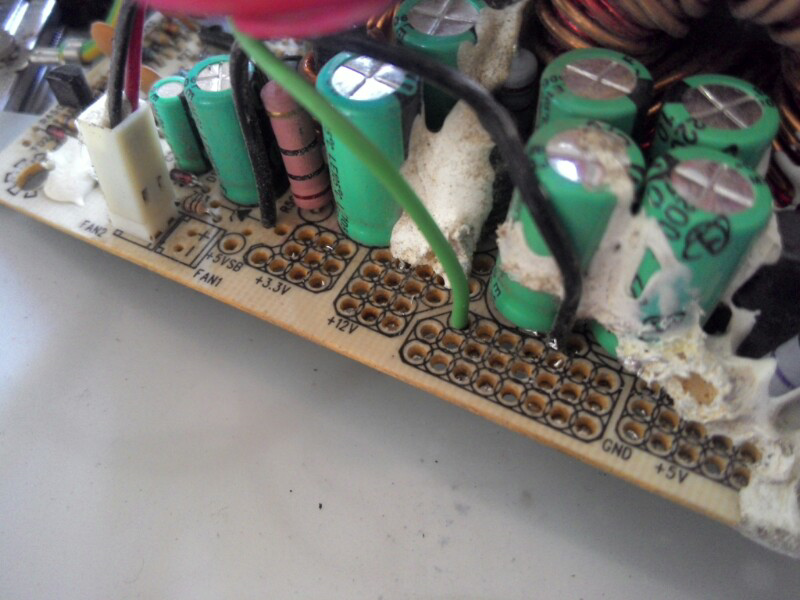

Gunakan solder untuk mencabut semua kabel2 output. Perhatikan kabel2 yang tidak menuju ke output jangan dicabut. Perhatikan juga kabel warna hijau, jangan dicabut.

setelah kabel outut sudah dicabut semua, maka ukur kabel hijau ke tempat kabel hitam (ground atau minus). Itilah elektroniknya jumper.

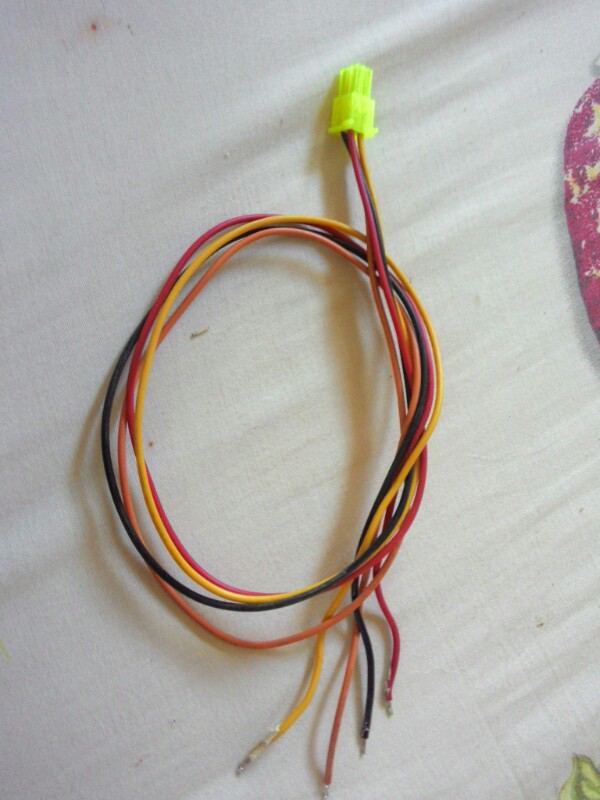

kabel2 tersebut jangan dibuang. terutama kabel 4 pin


kabel itu akan digunakan sebagai kabel power / output.

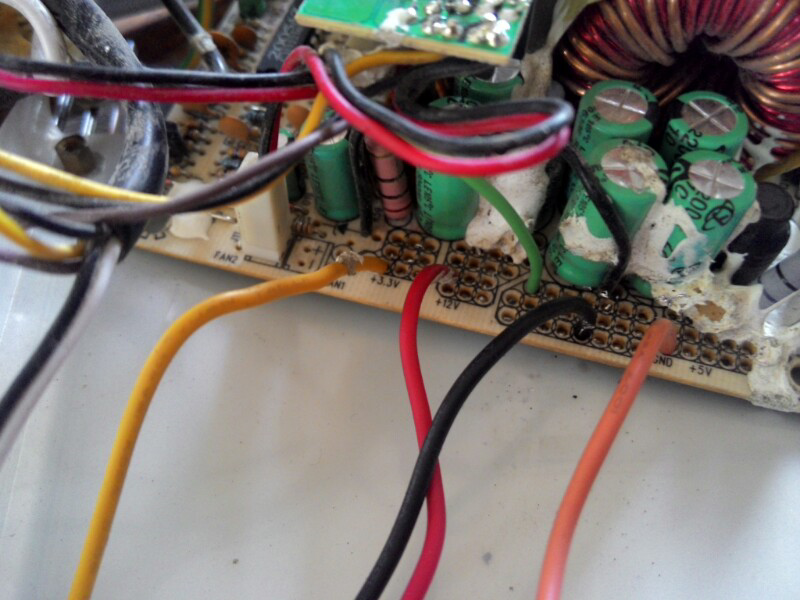

solder kabel 4 pin ke PCB. Ane biasaya memakai warna sebagai kode misalnya merah untuk 12 v, orange 5 v, kuning 3,3 v, hitam biasanya untuk minus. Atau terserah kebiasaan agan.

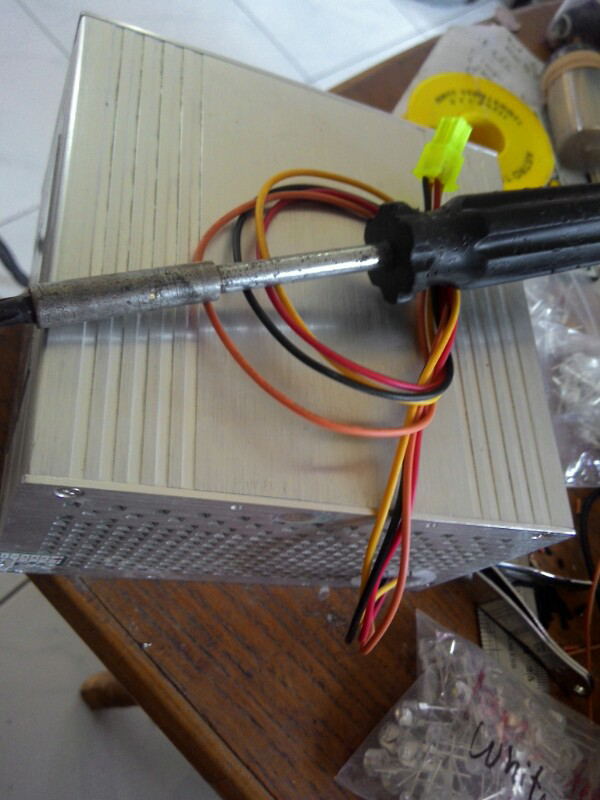

setelah semuanya selesai, pasang ulang pcb dan tutup kembali box PSU.
sebaiknya jangan mencba PSU dalam keadaan terbuka, untuk menghindari terdengar listrik atau konslet. Kecuali bila agan electronic expert.



Selesailah sudah perakitan PSU untuk LED. Sangat mudah kan?

Keterangan tambahan:
Gunakan resistor untuk mengatur voltase dan sebagai current limiter.
Kalo dah punya PSUnya tinggal bikin LEDnya, bisa check di page one atau pakai yang ini LinkDi dalam SCHEMA PEMBUATAN & RESISTOR CALCULATOR trus cari mengenai Resistor Caculator

REVISI
Terimakasih untuk agan Tanggothea, yang telah memberi saran kepada ane untuk memakai IC LM sebagai current limiter.
Ternyata saran agan Tanggothea benar-benar lebih baik daripada cara ane menggunakan resistor sebagai current limiter. Terbuti usia pakai LED lebih tahan lama.
Dengan ini ane sertakan rangkaian driver LED yang menggunakan IC LM sebagai driver.
12V led driver
LM317 LED Driver
BD911 Constant current
Led 3w driver
Complete Led Driver Voltage, Current , dll

Sumber referensi:
Wiki
Instructables
unforgetability
webx

Ucapan terimakasih terbesar layak di terima agan MAHODOEL karena sudah menghibahkan 2 unit PSU, yang saat ini ane pakai buat LED project ane.
