periksa ulang, apakah gaya-gaya reaksi perletakannya sudah benar ?

Σ M di titik A = 0

(P)(5) - (Vb)(5 + 9) = 0

(7)(5) - (63/24)(5 + 9) = 0

-7/4 ≠ 0

jadi harus dikoreksi lagi.




Σ M di titik A = 0

(P)(5) - (Vb)(5 + 9) = 0

(7)(5) - (Vb)(5 + 9) = 0

Vb = 2.5 satuan



Σ M di titik B = 0

-(P)(9) + (Va)(5 + 9) = 0

(7)(9) - (Va)(5 + 9) = 0

Va = 4.5 satuan



periksa :

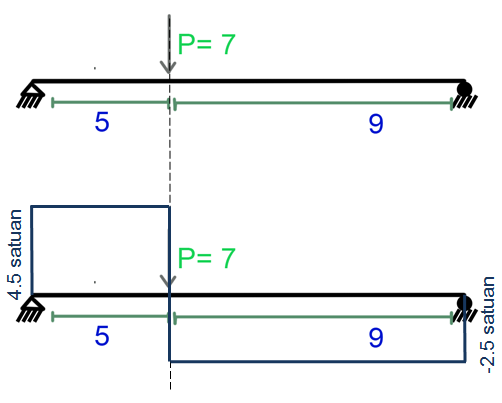

Σ Fy = 0

Va + Vb - P = 0

4.5 + 2.5 - 7 = 0

0 = 0

ok sudah cocok.




untuk menggambar diagram momennya, struktur dipotong menjadi :



Σ M di titik potongan = 0

(Va)(x) - Mx = 0

(4.5)(x) - Mx = 0

Mx = 4.5x

grafiknya adalah linear.

untuk x = 0

Mx = 4.5 * 0 = 0



untuk x = 5

Mx = 4.5 * 5 = 22.5 satuan




untuk potongan selanjutnya, lihat gambar di bawah ini :



Σ M di titik potongan = 0

-(Vb)(x) + Mx = 0

-(2.5)(x) + Mx = 0

Mx = 2.5x

grafiknya adalah linear.

untuk x = 0

Mx = 2.5 * 0 = 0


x = 9

Mx = 2.5 * 9 = 22.5 satuan


perhatikan, yang dicetak tebal nilainya harus sama.

sehingga sketsa diagram momen gayanya adalah :
