TS
Bridge Engineer
#477
Quote:
Original Posted By anmishel►
Thanks gan. Btw, ane mau bertanya lagi nih gan.,
Buat penampang lingkaran silinder, apakah diagram distribusi tegangan regangan nya sama dengan balok gan? Ane bingung sama penggambarannya gan.
Ane nyoba nyari-nyari turunan rumus Momen Tahanan (Elastis), Sx buat lingkaran yang dari distribusi diagram tegangan regangannya gan. Tapi ane malah gak nemu gan
Mohon bantuannya gan
Thanks gan. Btw, ane mau bertanya lagi nih gan.,
Buat penampang lingkaran silinder, apakah diagram distribusi tegangan regangan nya sama dengan balok gan? Ane bingung sama penggambarannya gan.
Ane nyoba nyari-nyari turunan rumus Momen Tahanan (Elastis), Sx buat lingkaran yang dari distribusi diagram tegangan regangannya gan. Tapi ane malah gak nemu gan
Mohon bantuannya gan
tegangan normal yang terjadi akibat momen lentur M dirumuskan sebagai,
σ = My/EI

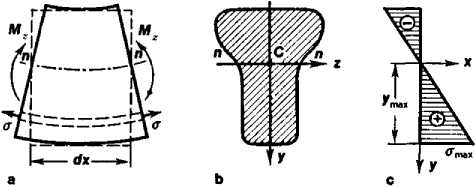

jadi untuk kekakuan lentur tertentu, tegangan normal tergantung pada posisinya terhadap garis netral (apapun bentuk penampang balok). Sketsa regangan dan tegangannya sebagai seperti ini (untuk penampang persegi) :

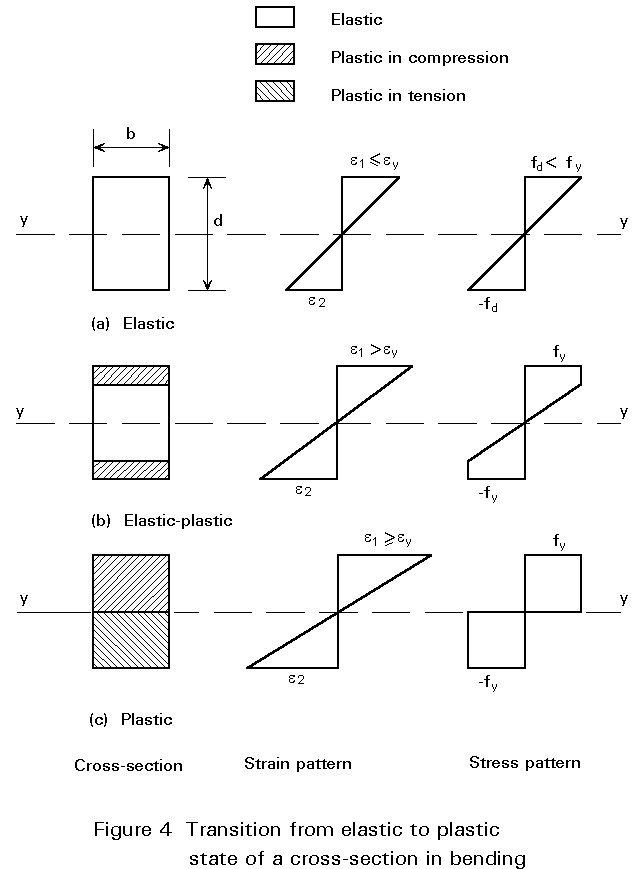

diagram tegangan untuk penampang yang lainnya seperti ini:

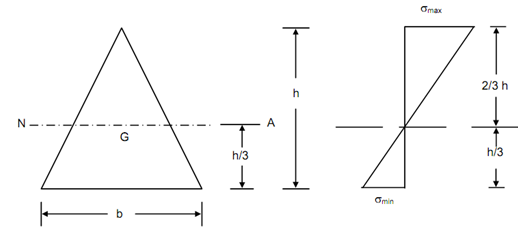

diagram tegangan untuk profil segitiga sketsanya sbb :

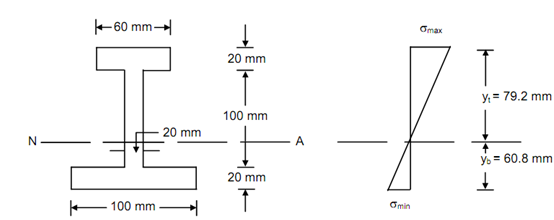

dan untuk profil I seperti ini :
jadi apapun bentuk penampang balok, perilaku tegangan normalnya selalu sama.
tetapi jika kita tinjau tegangan gesernya,
τ = V S/(I t)
V = gaya geser
S = statis momen terhadap garis netral
I = momen inersia
t = tebal penampang di titik yang ditinjau
akan dihasilkan perilaku diagram tegangan geser yang berbeda untuk setiap profil balok, misalnya :

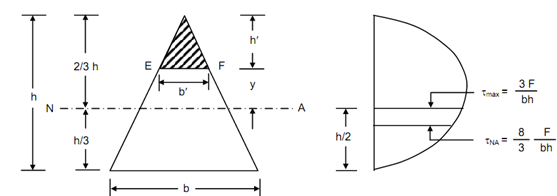

penampang segitiga,

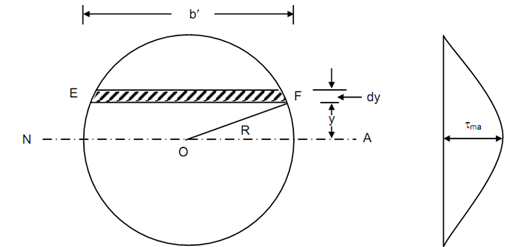

penampang lingkaran,

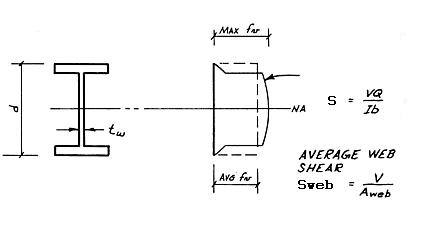

profil I,
