TS
Bridge Engineer
#422
Quote:
Original Posted By itz.me.arfz►misi gan mau nanya
di pic yang ane upload dibawah (perhitungan momen by Ir M Noer Ilham) itu cara kita ngitung momen tumpuan ama lapangan beban terpusat ( P ) dan beban merata di tengah bentang itu gmn ya dapet angka segitu ? kalo tau dr mana asalnya kan ane tau koef momen walopun perletakannya dirubah atopun load case nya dirubah
kalo untuk beban merata di semuanya (beban mati IMO) kan bisa pake koefisien momen nya PBI
![kaskus-image]()
![kaskus-image]()
di pic yang ane upload dibawah (perhitungan momen by Ir M Noer Ilham) itu cara kita ngitung momen tumpuan ama lapangan beban terpusat ( P ) dan beban merata di tengah bentang itu gmn ya dapet angka segitu ? kalo tau dr mana asalnya kan ane tau koef momen walopun perletakannya dirubah atopun load case nya dirubah kalo untuk beban merata di semuanya (beban mati IMO) kan bisa pake koefisien momen nya PBI
Spoiler for angka momennya dapet dari mana ?:
Spoiler for tabel PBI koefisien momen yang ane maksud:
sorry banget...
baru sempet bales pertanyaannya.
berikut ini TS berikan analisis sederhana balok menerus untuk mencari koefisien momen gaya.
analisisnya menggunakan metoda distribusi momen karena dirasa paling praktis.
perhitungan yang TS berikan dengan mengambil nilai beban merata Q = 1 satuan, beban terpusat P = 1 satuan dan panjang bentang s = 1 satuan.
proses iterasi hanya dilakukan sampai 3 langkah saja, agan/sist boleh memperbanyaknya.

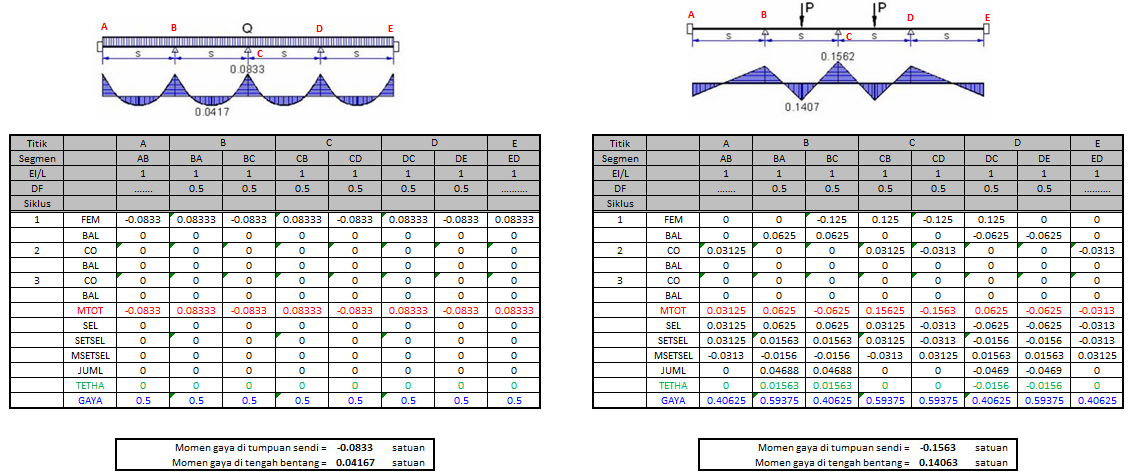

tampilan proses aritmetikanya diperlihatkan pada gambar di bawah ini :
Spoiler for tabel metoda distribusi momen:
