[DIY]LED Sound Reactive untuk gaming room atau kebutuhan musik

selamat pagi siang malam sore selamat datang di thread ane yang sederhana

Quote:

thread ini berisi tutorial bagi agan yang mau memperkeren PC agan atau sekedar hiburan untuk musik agan ,Untuk membuat sebuah lampu yang menyala mengikuti irama music (Led reactive sound) sebenarnya sangat mudah, tidak mahal dan tidak perlu pengetahuan elektronika yang tinggi, kita langsung aga gan ngacir
emoticon-Ngacir

Alat dan Bahan

Spoiler for alat bahan:

[DIY]LED Sound Reactive untuk gaming room atau kebutuhan musik

Lampu led mau strip atau satuan juga boleh dan warna bisa di sesuikan
TIP31c (transistor)
jack audio stereo 3.5mm
kabel kecil
gunting atau alat pemotong lain
solder dan timah
lakban
adaptor 12 V ,atau Batre 9 volt

semua bahan bisa di dapet dari barang bekas gan , TIP31c nya bisa di dapat dari radio bekas , LED bisa di dapat di mainan bekas atau di ganti dengan lampu kecil boleh lah , adaptor ane dapat dari charger mobil remote bekas gan ,jack 3.5 dari earphone bekas, tapi kalau mau beli 8 LED ,2 transistor ,satu jack 3.5mm siapin aja gan 20rb ,kalau adaptor ane gatau berapa

Rangkaian

Spoiler for tahap:

untuk 2 channel

untuk satu channel

untuk led strip

kita pasang sesuai skema di atas ,agan bias memasang 2 channel atau satu channel tergantung pilihan agan ,terlihat sulit dalam pemasangan namun ini sebenernya cukup mudah ,agan bisa minta bantuan orang yang berpengalaman kalau belum berani solder sendiri

kalau di perhatikan ini untuk mengetahui PLUS / MINUS dari led

kalau agan mau tambah resistor boleh cukup yang 100ohm aja

keterangan

Spoiler for keterangan:

berhubung TS mencoba yang 2 channel maka supaya memudahkan kita siapkan dulu led nya untuk di solder dengan kabel kecil yang sudah di potong potong

dan berhubung TS mencoba yang 2 channel juga maka TS siapkan 2 warna Led yang berbeda ,dan pasangan secara selang seling

jangan dulu di permanenin gan atau di solder check dulu berfungsi atau tidak ,kalau udah agan bisa rapihin

berhubung ane ngikutin yang ada di video jadi ane pake toples jadi led nya bisa di amplas sama toples nya juga

jika terjadi masalah coba cek lagi tiap sambungan pastikan jangan di sentuh ketika di jalan kan ,bila tidak terjadi apa apa coba kencangkan suara pc agan bukan speaker agan ,oh iya agan mungkin butuh Y splitter audio cablebisa di buat sendiri juga gan

itu satu colokan untuk ke perangkat audio agan dan satu untuk LED sound reactive nya gan , bila masih tidak terjadi apa apa coba mungkin suara musik agan terlalu kecil coba play musik yang lebih keras ,atau coba cari lampu LED yang mempunyai daya kecil , dan ingat kadang output dari beberapa Laptop ,PC ,atau handphone berbeda beda jadi hasil nya pun pasti berbeda ,makin besar volume makan lampu juga akan semakin terang

ini dia buatan TS

Spoiler for buatan ts:

berhbung TS kehabisan PCB ane ganti pake triplex aja dan minta jaring spiderman buat ngelem bagian bawah nya hehe

ane juga gapake audio jack tapi langsung ke kutub plus minus nya

ini hasil nya

masih seadanya dan belum di rapihin

ini speaker juga ane bikin dari speaker bekas 15ribuan ganti speaker pake bekas home theater

Video tutor dan hasilnya

Spoiler for video:

silahkan wafer dulu

Oke gan sekian tutor nya , ane hanya share aja jadi mohon maaf bila banyak salah dan kekurangan ,jangan lupa kirim ,cendol ,atau rate nya ,bata juga ane terima tapi jangan deh
emoticon-Blue Guy Bata (L)

jadi hate lagi #3

Spoiler for hate:

Thread [DIY] ane yang lain

Quote:

[DIY] membuat tripod smartphone dan camdigHT #1
[DIY]LED Sound Reactive untuk gaming room atau kebutuhan musikHT #3
[DIY]Proyektor SmartphoneHT #5
[DIY]berkreasi dengan lampu LED dan barang bekasHT #4
[DIY] yang lain menanti

Thread ane yang lain tidak kalah bermanfaat

Quote:

Jangan sepelekan kompres badanHT #2
Merawat kamar dan desain ulang kamar agan
Sedikit fakta dan pengetahuan tentang panda besar

Diubah oleh adiesggggg 12-09-2014 08:56

tata604 dan 2 lainnya memberi reputasi

178.3K

Kutip

816

Balasan

Komentar yang asik ya

Mari bergabung, dapatkan informasi dan teman baru!

Do It Yourself

1.5KThread•1.3KAnggota

Tampilkan semua post

adiesggggg

02-09-2014 14:48

FAQ's dan tambahan dari kaskuser

Quote:

Original Posted By AnggaRizkyFajar►diy singkatan dari apa dah? tiap liat trit ginian pasti ada tulisan diy-nya emoticon-Bingung (S)

Do It Yourself gan

Quote:

Original Posted By adrian42►Gan, kebetulan ane punya LED Strip tapi gak tau cara make nya, ni LED stripnya :

kaskus-image

Itu kabel merah sama item nya bisa di-satuin sama usb ga? atau bisa pake adapter yg 12v. Ane gak paham bener yg beginian. Thanks

itu ane udah update dikit ,coba agan perhatikan skemanya yang abuat led strip

Quote:

Original Posted By kackdir►

keren gan, emoticon-2 Jempol

kalo cara merangkai sound yg di mobil terus di pindah ke komputer / laptop gimana caranya ?
apakah tinggal ganti jeck atau convert jeck inputan yg di tape mobil ke komputer aja ....
mohon detilnya gan kalo tau soal sound .... emoticon-Big Grin

speaker mobil nya yang gimana dulu gan ?

Quote:

Original Posted By cazper08►gan kalo ane pake botol beling yg kecil buat tempat lednya kira2 bisa g gan?? ato ngaruh ma pas nyala lednya??

ane juga sempet bikin yang dari botol ,empat biji malah ,engga ngaruh gan

Quote:

Original Posted By hatake119►TS spesialis DIY inih. emoticon-Big Grin

cendol sent.

makasih cendol nya gan , iya gan masih banyak DIY yang lain siap di share

Quote:

Original Posted By suitchiofu►dulu ane pernah nyoba bikin tapi pake transistor jengkol 2N3055.. (stok TIP31 udah abis soal nya emoticon-Berduka (S)

) tapi hasil nya gagal emoticon-Berduka (S)

..
pengen coba bikin lagi.. tapi males emoticon-Ngakak (S)

makasih tambahan nya gan

Quote:

Original Posted By kuerti►itu kan rangakaian nya untuk led satuan gan dan tidak membutuhkan resistor di tiap led nya....
kalau untuk led strip bagaimana rangkaiannya?

engga perlu juga sih gan kalau mau pake cukup pake yang 100 ohm aja

Quote:

Original Posted By Azzam93►Kalau ada PCBnya jadi bagus Gan,
Btw gimana ya caranya bikin PCB sendiri?

coba agan mampir ke SF Computer stuff disana banyak yang lebih kreatif ,kalau di jelasin disini bakal panjang lagi , tapi mudah kok gan bikin nya kaya bikin sablon

Quote:

Original Posted By revinddennish►yg gak nemu TIP31 bisa pake TIP41 atau Transistor NPN yg lain emoticon-Big Grin

tinggal disesuaikan kaki basis, collector, dan emitor nya emoticon-Big Grin

thx gan share nya, besok ane buat emoticon-Angkat Beer

makasih tambahan nya gan

Quote:

Original Posted By ampun.gan►ane liat rangkaiannya itu cuma bedain suara left sama right doang gan,,, kalo mau bedain di tiap frequensi bisa lebih dr 2 kelompok lampu,, bisa pake filter low-pass, high-pass, band-pass, band rejector mau pake mana terserah deh divariasiin sesuai keinginan
komponen filternya resistor capacitor doang check http://en.wikipedia.org/wiki/RC_circuit

boleh nih buat tambahan modifikasi ,makasih gan

Quote:

Original Posted By jazuri►Hasil bikinan TS mana nih.. kok ga dishare? emoticon-Bingung (S)

bikinan TS ketinggalan di kampung gan tapi bukan buat pc , nanti ane bawa ini bikin thread di kosan

Quote:

Original Posted By CerwinVega►Wah ada jg ternyata yg ngeshare disini..
Dulu ane prnah bikin tp pake transistor 2n3055, lampunya pake bohlam halogen buat motor yg 12v/35watt itu tuhh + adaptor 15v yg ampernya menunjang bohlamnya..
Hasil lebih memuaskan gan.
Tapi ya gitu deh, abis masang lagu mata brasa kleyengan gimana gitu..haha
emoticon-Kaskus Radio

makasih udah nambahin gan

Quote:

Original Posted By gilgilang25►

itu harus pake batre 12v gan?

engga harus gan , ane coba 9 volt masih kuat ,tapi tergantung led nya yang kaya giman ,dan sesuian , kalau kelebihan 12 volt led ane sampe mati ,gara gara kekencengan volume

Quote:

Original Posted By blackcampaign►yg agak mahal gan

PEJWAN GAN BILA BERKENAN

Quote:

Original Posted By FebieChristiant►ini LED Sound Reactive punya ane gan...
btw, lebih hemat sebenernya dan lebih praktis kalau pake LED Flexible.
[YOUTUBE]6iq9jjk1UH8&list=UUUyoP4jThP1f6gSe57MAkrA[/YOUTUBE]

makasih share nya gan

Quote:

Original Posted By balak6►Klo pake tegangan 5 volt gmn gan?, stau ane led itu tegangan nya antara 3-5 volt.

5 volt cukup untuk 1 atau 2 led , 9 volt juga masih cukup asal di sesuain sama jumlah led nya , 12 volt itu menurut ane udah paling pas buat led yang 8 lebih , asal jangan terlalu kenceng volume nya led ane juga mati 2

Quote:

Original Posted By Gumb►nentuin Plus / Minusnya gimana ya gan? sorry ane ga paham banget elektronika. emoticon-I Love Kaskus (S)

cek rangakaian nya gan udah di update dikit coba perhatikan gambar nya nanti bakal ketahuan plus minus nya

Quote:

Original Posted By Danni14►Numpang nanya gan, kalo misalnya lampu ditambah apa adaptornya juga harus diganti voltasenya?
12volt itu maksimal pake brp lampu gan? Thx gan

engga perlu gan 12volt udah cukup kelebihan bisa bikin mati lede nya ,ane baru coba 12 led

Quote:

Original Posted By nyonil►untuk gambar sekemanya kurang jelas gan....
kaki2 transistor nya gak ada B E C. terus kaki led gak ada +/- gan..

B C E nya mugkin agan tinggal samain yang ada tulisan TIP31c nya ada di atas ,untuk led coba lihat skemanya lagi gan

Quote:

Original Posted By aeternum90►kayaknya TS nya anak tehnik elektro nih emoticon-Big Grin

btw, nice share gan

TS anak informatika gan ,cuma hobi ngoprek

Quote:

Original Posted By 321candra►pasti TS ny anak Teknik Elektro, mngkn jg yg lain emoticon-Ngakak

ane teknik informatika gan cuma bikin program agak galau hehe cuma ane bisa di jaringan sama arsitektur komputer kaya design pc gitu

Quote:

Original Posted By Erphand►wah ini ya emoticon-Big Grin

udah bikin sya gan tapi pakai 2 transistor per channel audionya jadi biar lebih cerah lagi karena yg saya gunakan ini kalau g salah tipe LED LUXEON biar maknyus gitu deh emoticon-Big Grin

contoh LEDnya seperti ini:

Spoiler for pic:

rangkaiannya seperti ini,beda sama yg TS sharing di page one tapi transistornya masih sama pakai TIP 31c emoticon-Smilie

kalau g salah model feedback ini rangkaian namanya cmiiw ya emoticon-Embarrassment

Spoiler for rangkaian:

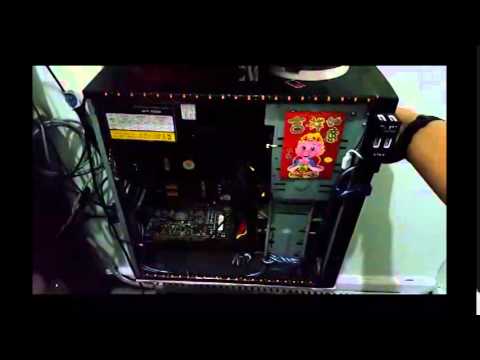

hasilnya seperti ini gan setelah diaplikasikan di PC tercinta emoticon-Big Grin

sekian

monggo kalau ada yg ditanyakan ttinggal requote post saya saja biar sya tahu emoticon-Embarrassment

wah makasih gan tambahan nya ane taruh pejwan

Quote:

Original Posted By xkidfuck►

TS Nya pasti hobi elektronik

dari kecil suka ngoprek ginian walaupun bukan anak elektro

Quote:

Original Posted By baliboy69► emoticon-Ngakak

great gan..ane dulu pernah coba buat. tapi mungkin karena ada kesalahan....LED nya jadi hangus emoticon-Malu (S)

kapan-kapan mau coba buat lagi emoticon-Sundul Gan (S)

kalau misalkan pakai LED Strip 5 full Meter, intesitas cahayanya bakalan merata atau makin jauh dari sumber listrik makin redup? emoticon-Bingung (S)

ane juga udah ada beberapa led yang mati ,tapi terus coba gan pantang nyerah ,setau ane kalau redup bakal bareng bareng gan

Quote:

Original Posted By 4215neverdie►GAN, misalnya input DC 12volt diganti aja langsung ke kabel Powersuplay PC, seperti minifan-nya PC gimana? bisa nggak? kan output PSU jg 12volt? CMIIW... emoticon-Bingung (S)

bisa gan coba aja buat ngehemat tempat juga itu sih

Quote:

Original Posted By elde32►nice info gan

btw, kalok adaptornya diganti pake charge nokia bisa gak gan ? soalnya kalok pake batrai takut boros, tq gan

bisagan tapi mungkin cuma cukup untuk 1 atau 2 led aja

Quote:

Original Posted By Cocotese►Dear Agan

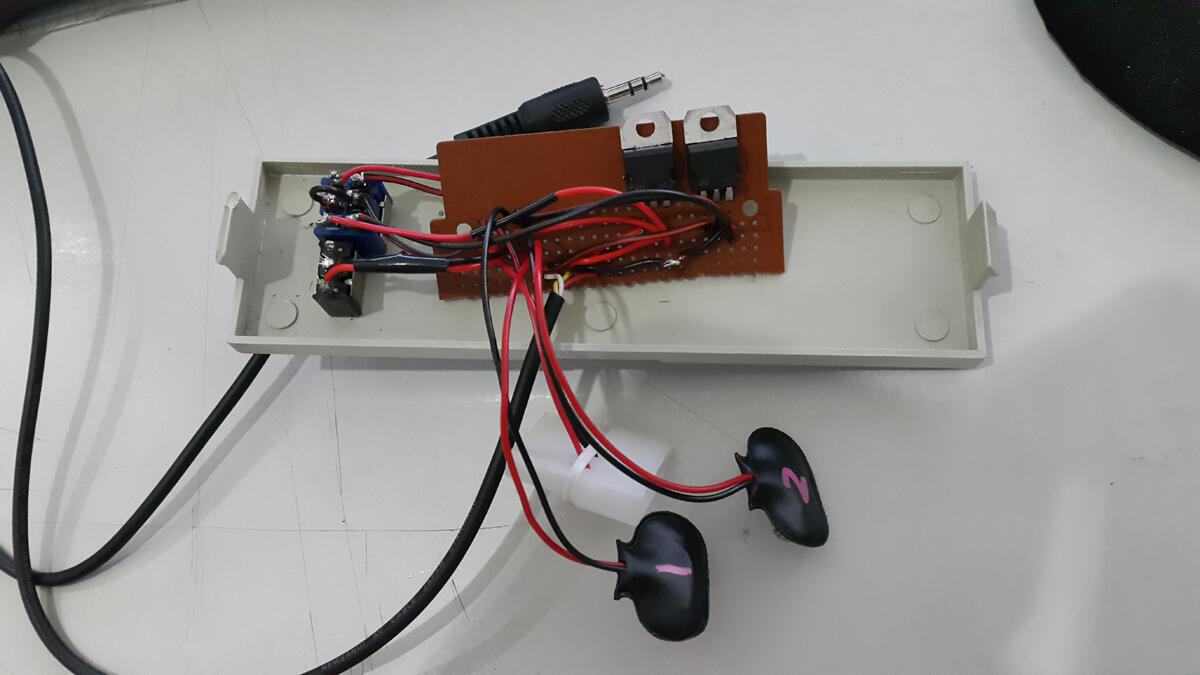

Ni ane ada coba buat untuk dipasang di PC ane

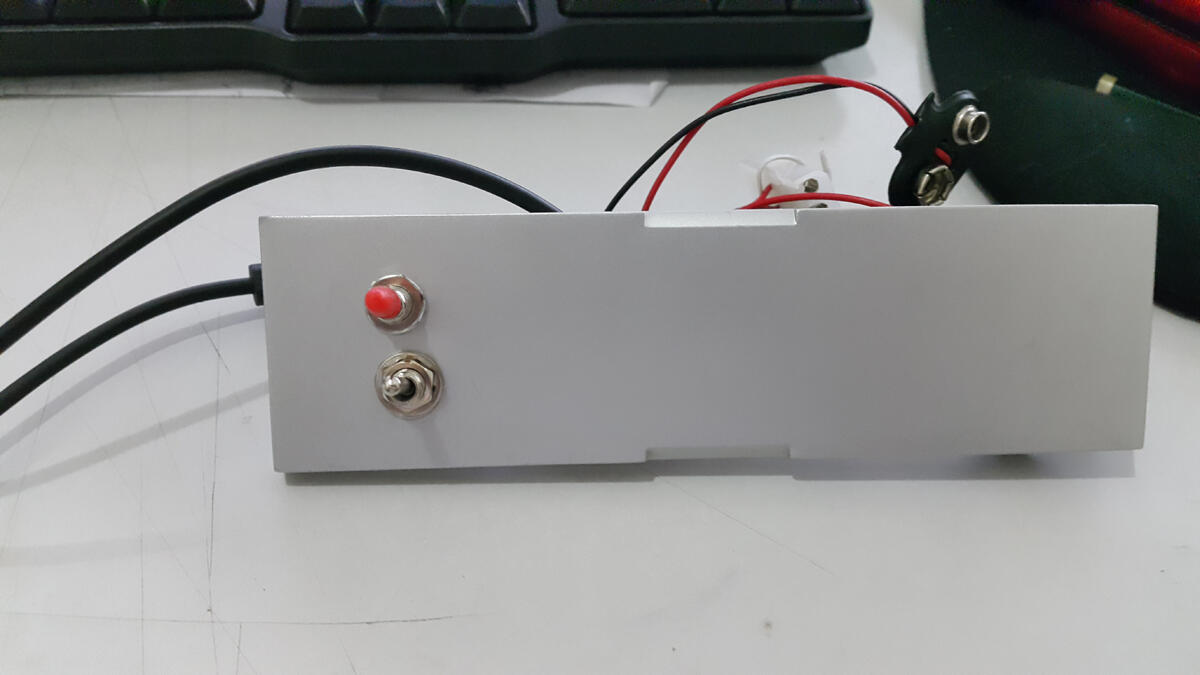

Ane tambahkan switch untuk mode nyala trus ato reactive.

Spoiler for Penampakan 1:
