Angka-angkanya tergantung Nomor Induk Mahasiswa,

(1) dan (2).

gunakan persamaan kesetimbangan,

ΣM di titik A = 0

sehingga diperoleh gaya reaksi vertikal di B,



ΣF horizontal = 0

sehingga diperoleh gaya reaksi vertikal di A,


periksa gaya-gaya reaksi dengan persamaan,

ΣM di titik B = 0

dan

ΣM di titik C = 0

silakan agan buka lagi halaman depan di thread ini.

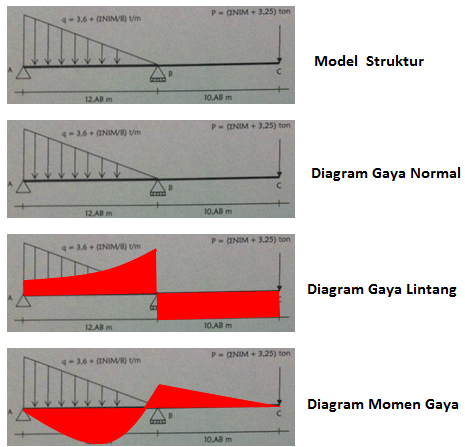

diagram gaya normal, gaya lintang dan momen gayanya kira-kira seperti ini :







(3) dan (4).

hitung momen gaya M dan gaya lintang V di titik sejauh 3.5 m dan 5 m dari titik A, maka tegangan aksial dalam arah Z-Z dinyatakan dalam

σ = M y/I

y = jarak elevasi dari titik berat penampang
I = momen inersia dalam arah X-X


dan tegangan gesernya adalah

τ = V S/(I t)

S = statis momen dihitung dari titik berat penampang
I = momen inersia dalam arah X-X
t = lebar penampang

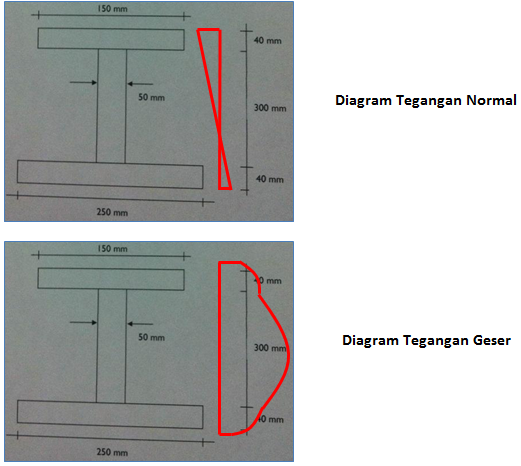

sketsa diagram tegangan normal dan tegangan gesernya kira-kira seperti di bawah ini :
