Mau share iseng2 aja karena kemaren ga ada kerjaan, sekalian aja mau full servis lensa manual ane yg dah lama ga dipake.

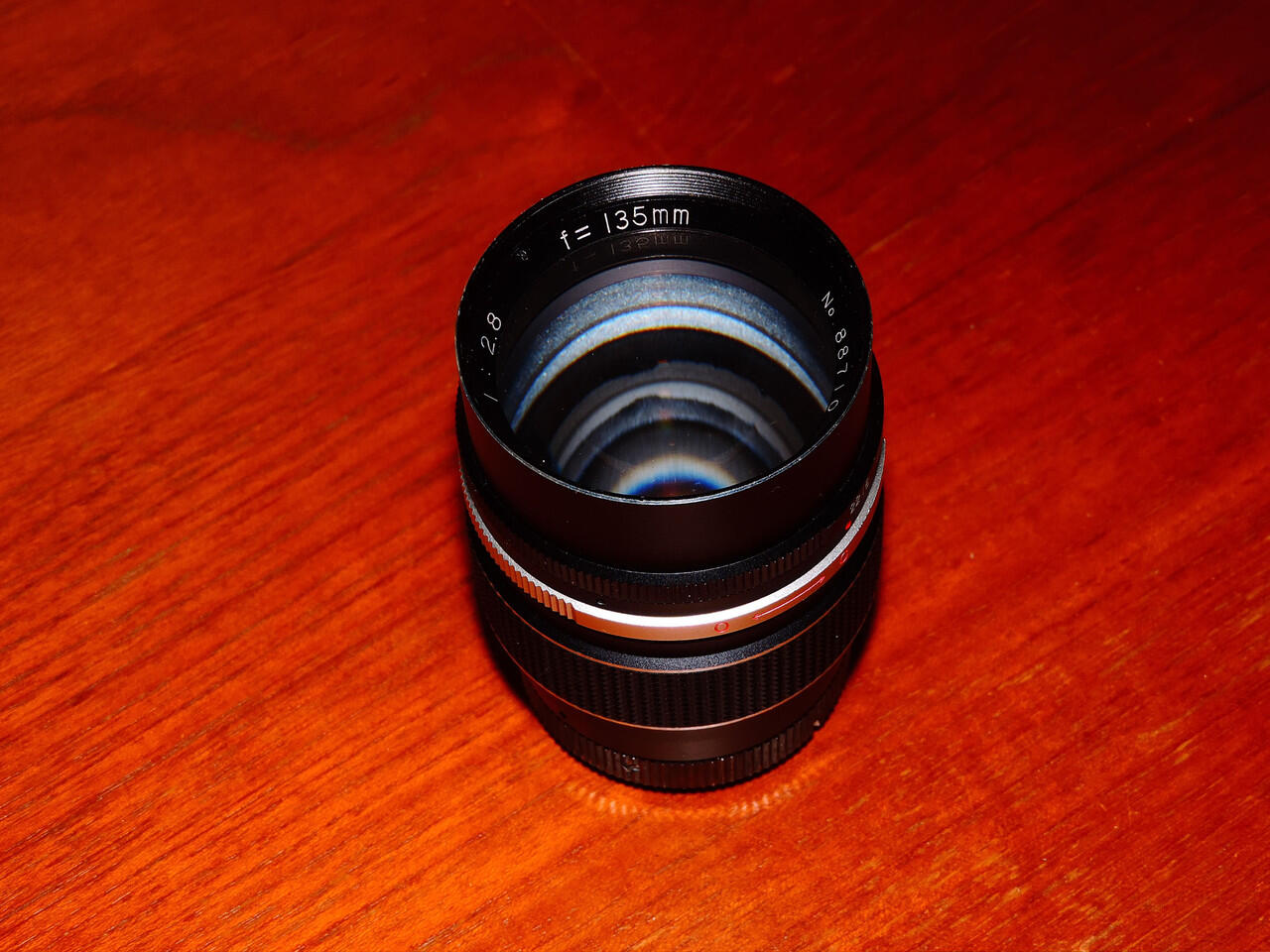

Targetnya optomax preset 135mm 2.8, tujuannya bersihin elemen dan pelumas2 yg berantakan, bersihin blade, ganti pelumas baru sama modif dikit berhubung ni lensa kurang dikit buat nyampe infinity.

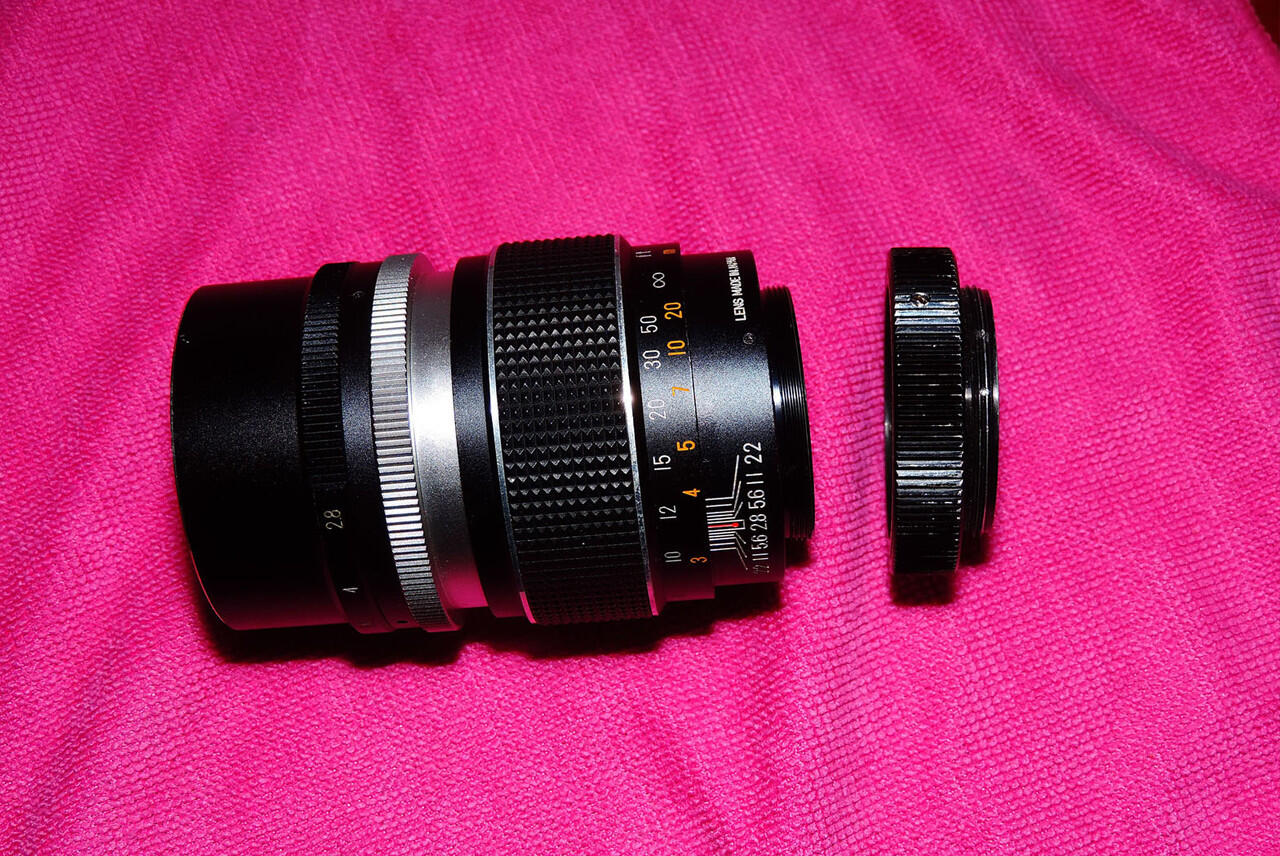

Pertama, lepas mount t -m42, tinggal diputer aja

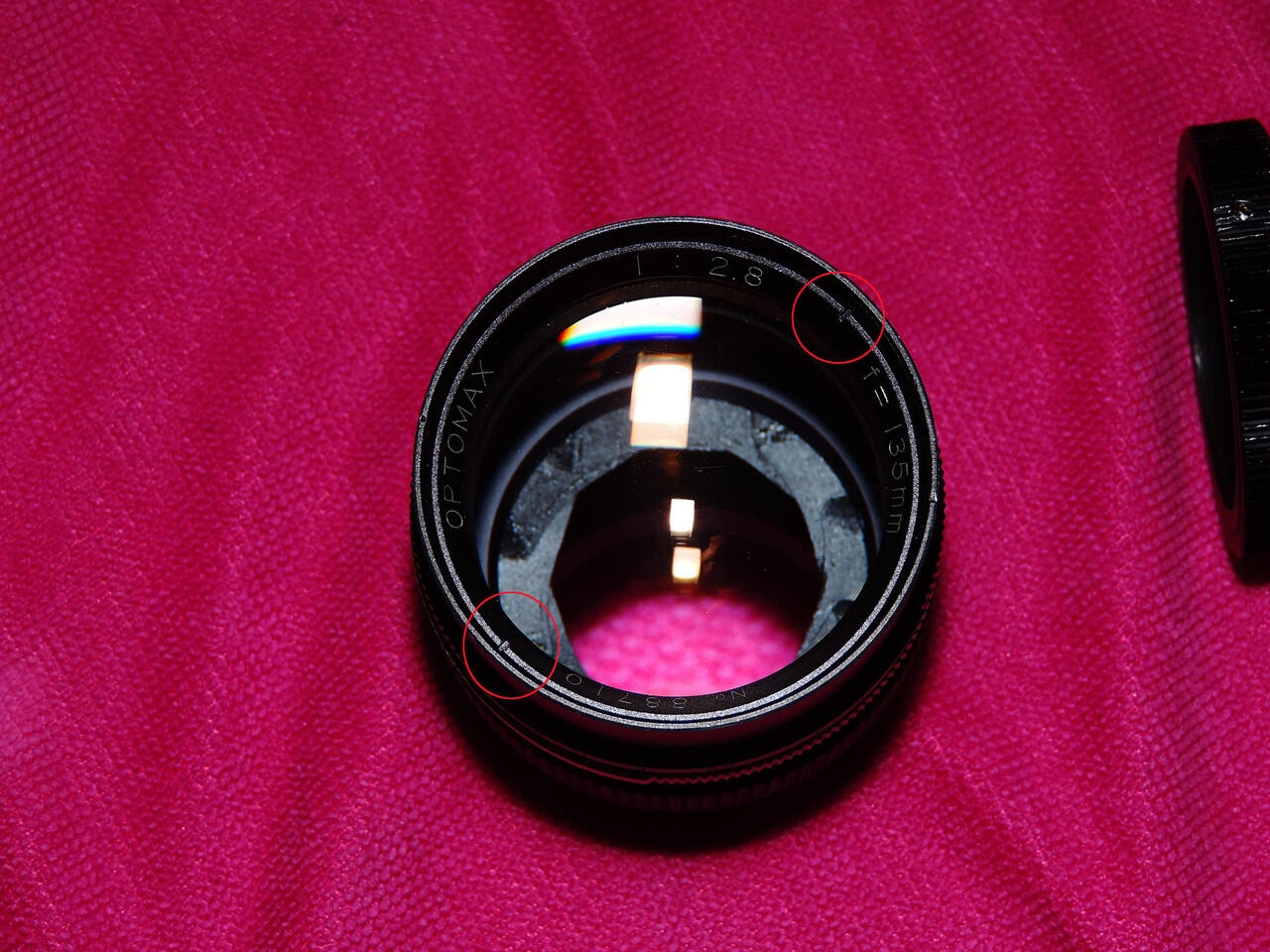

Lepas elemen lensa depan dengan memutar ring penahan, kalau ada alatnya pake alat dimasukin ke nok ring, terus puter berlawanan arah jarum jam, atau pake obeng minus kayak ane, tapi ngerjainnya kudu ati2 aja.

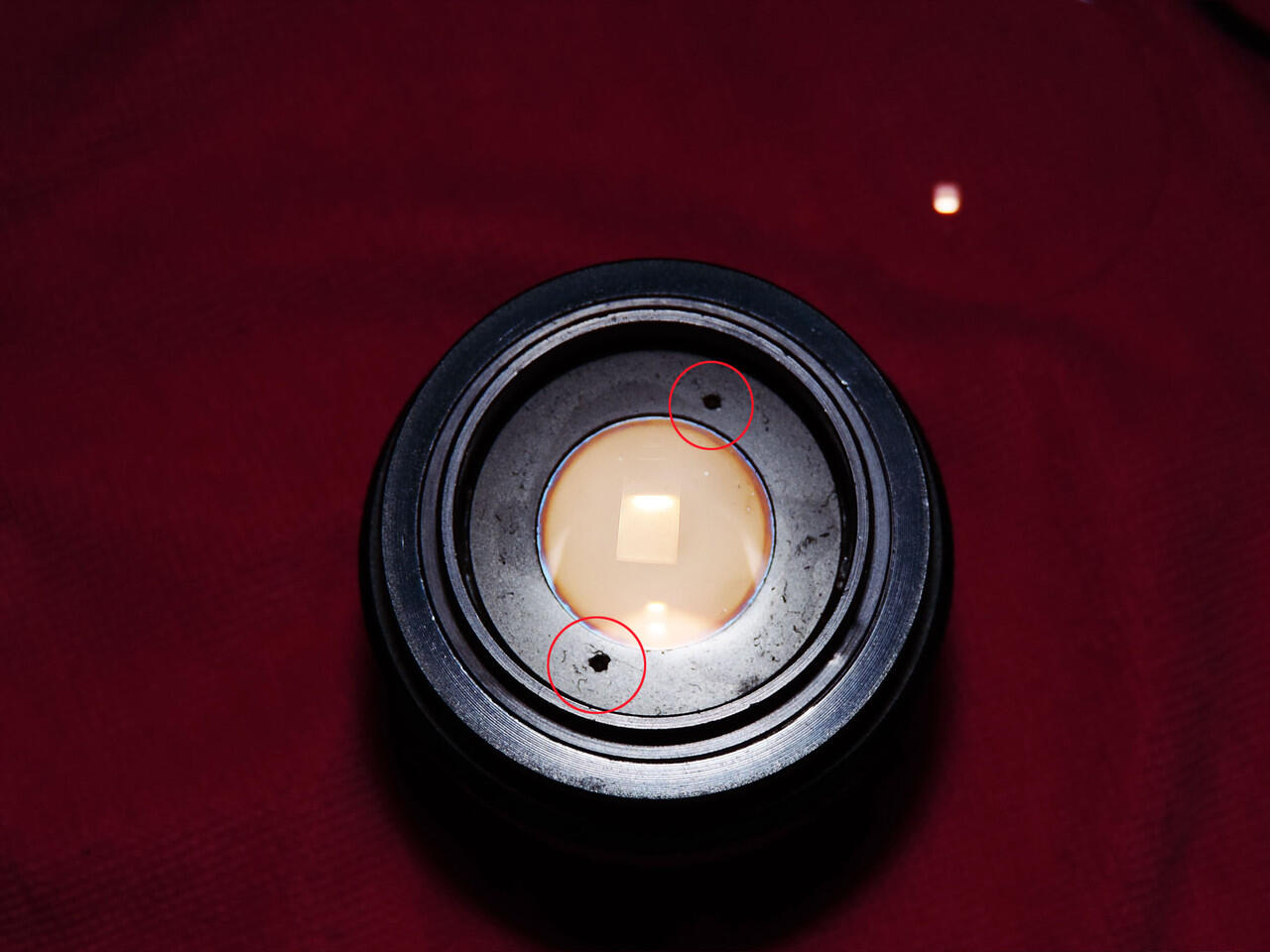

Lanjut, lepas elemen belakang dengan memutar berlawanan arah jarum jam. Ada 2 lubang buat dudukan alat pembuka, ane pake pinset elektronik buat ngelongarinnya.

Kendorin 3 baut minus ukuran kecil di dudukan belakang lensa, jangan dipaksa kalau ukuran obeng ga pas, cukup dikendorin aja ga usah sampe lepas, yg penting dudukan bisa dicabut ke belakang.

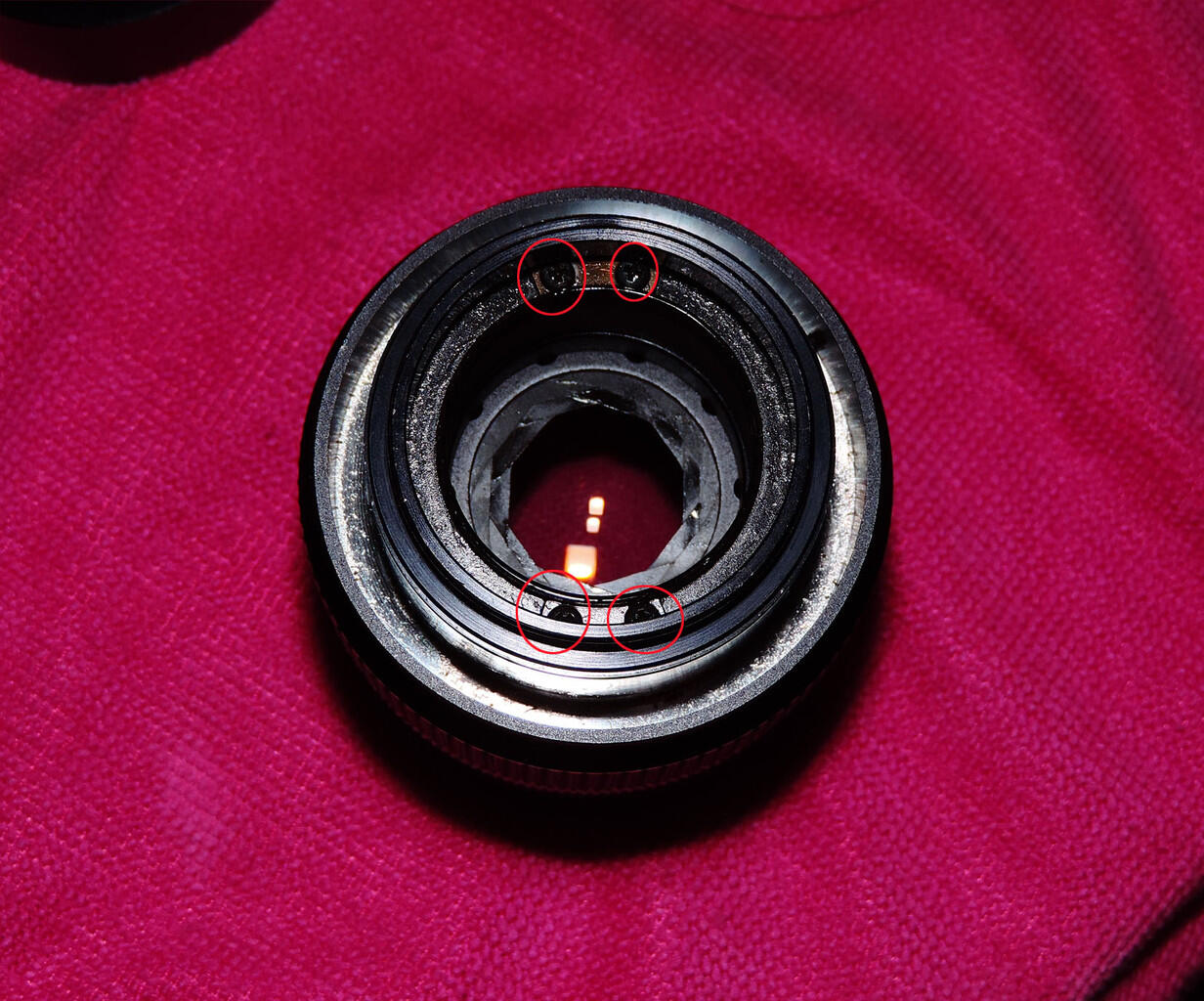

Lepas 4 baut plus pengikat 2 penahan rel fokusing lensa.

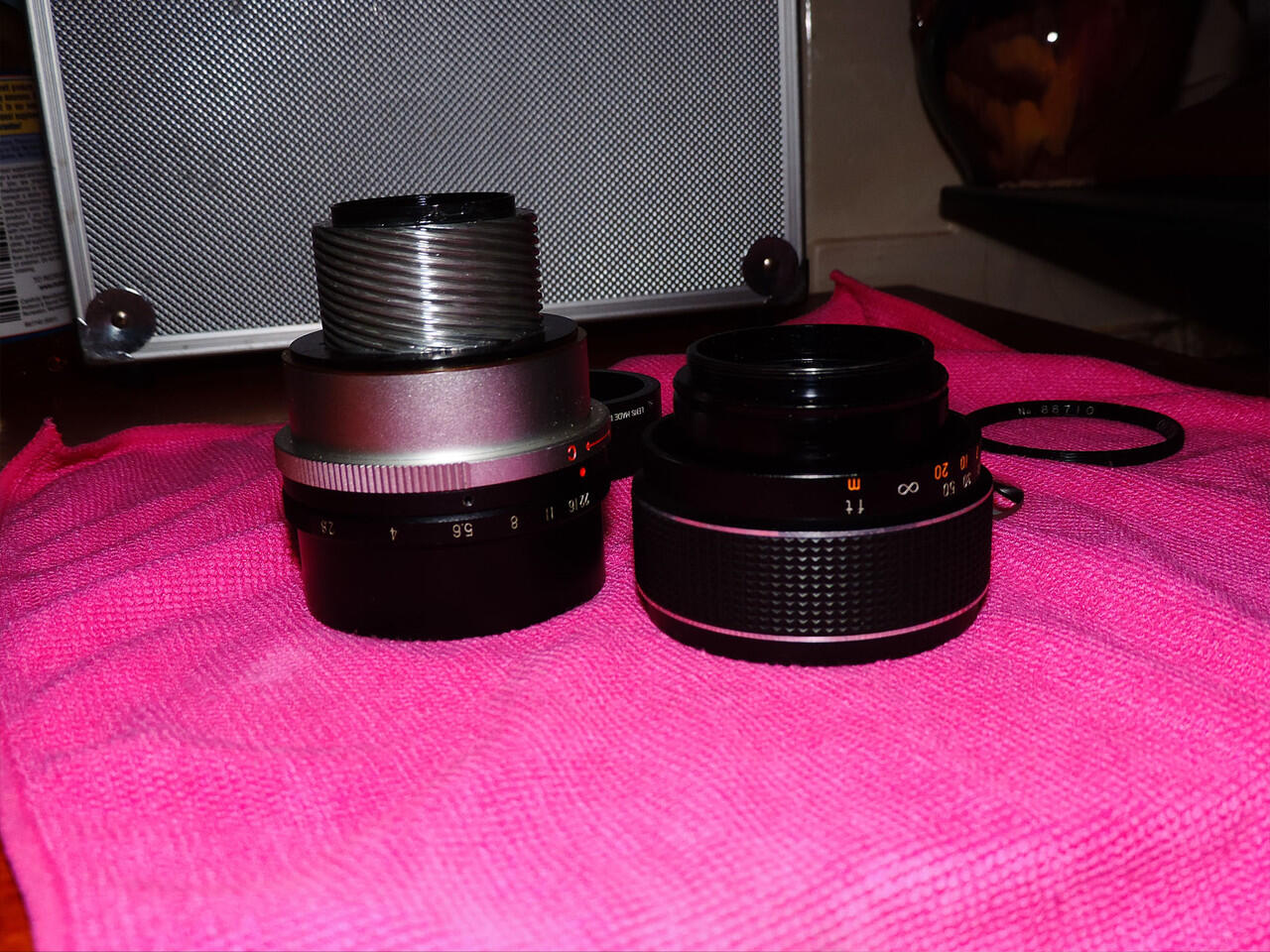

Tinggal diputer seudah ini buat ngelepasin group elemen depan sama barrel focusingnya.

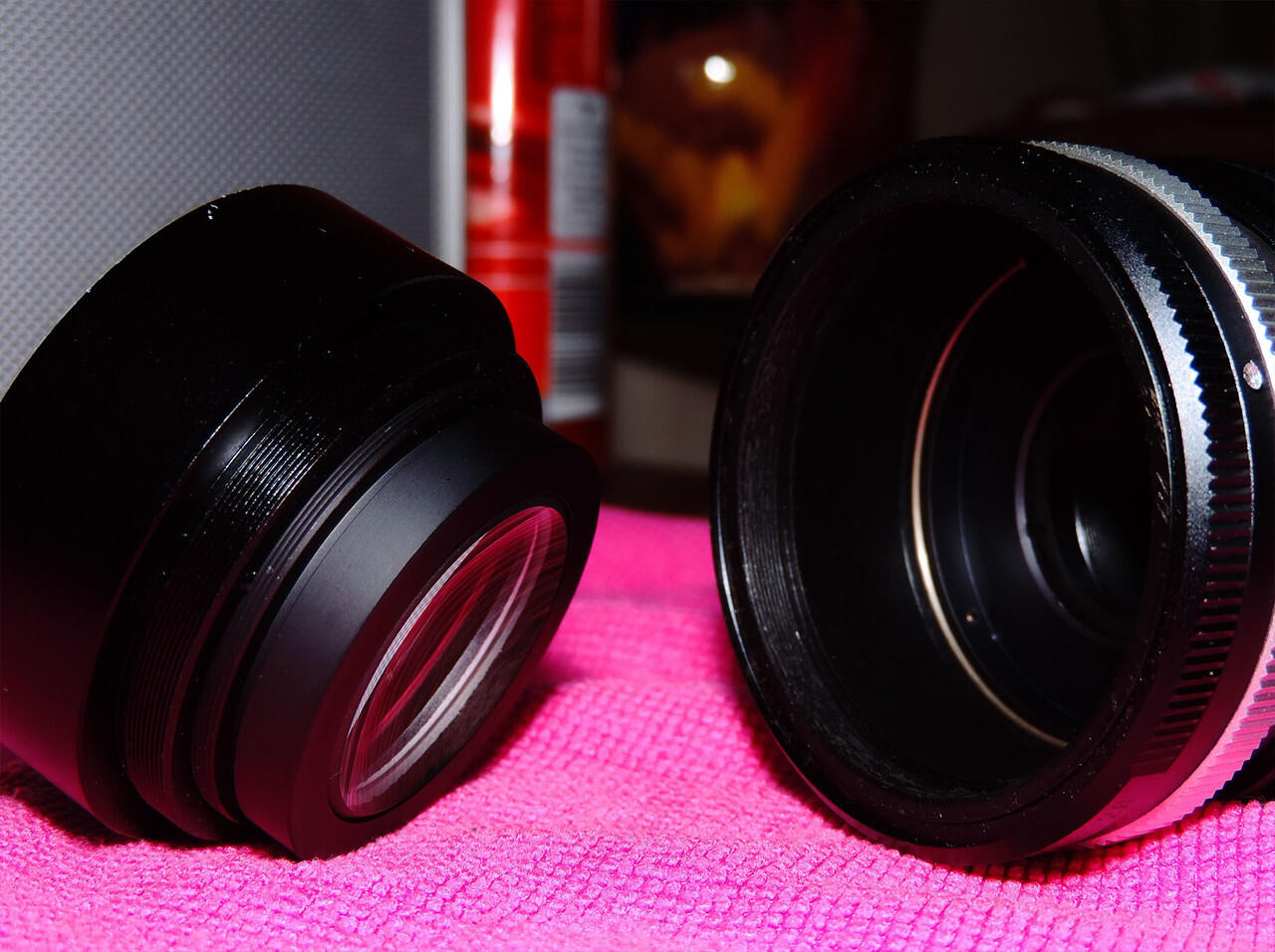

Kalau mau lepasin group lensa depan langsung aja diputer berlawanan arah bagian depan, ngelepasin 2 elemen didalemnya tinggal puter ring penahan elemen aja.

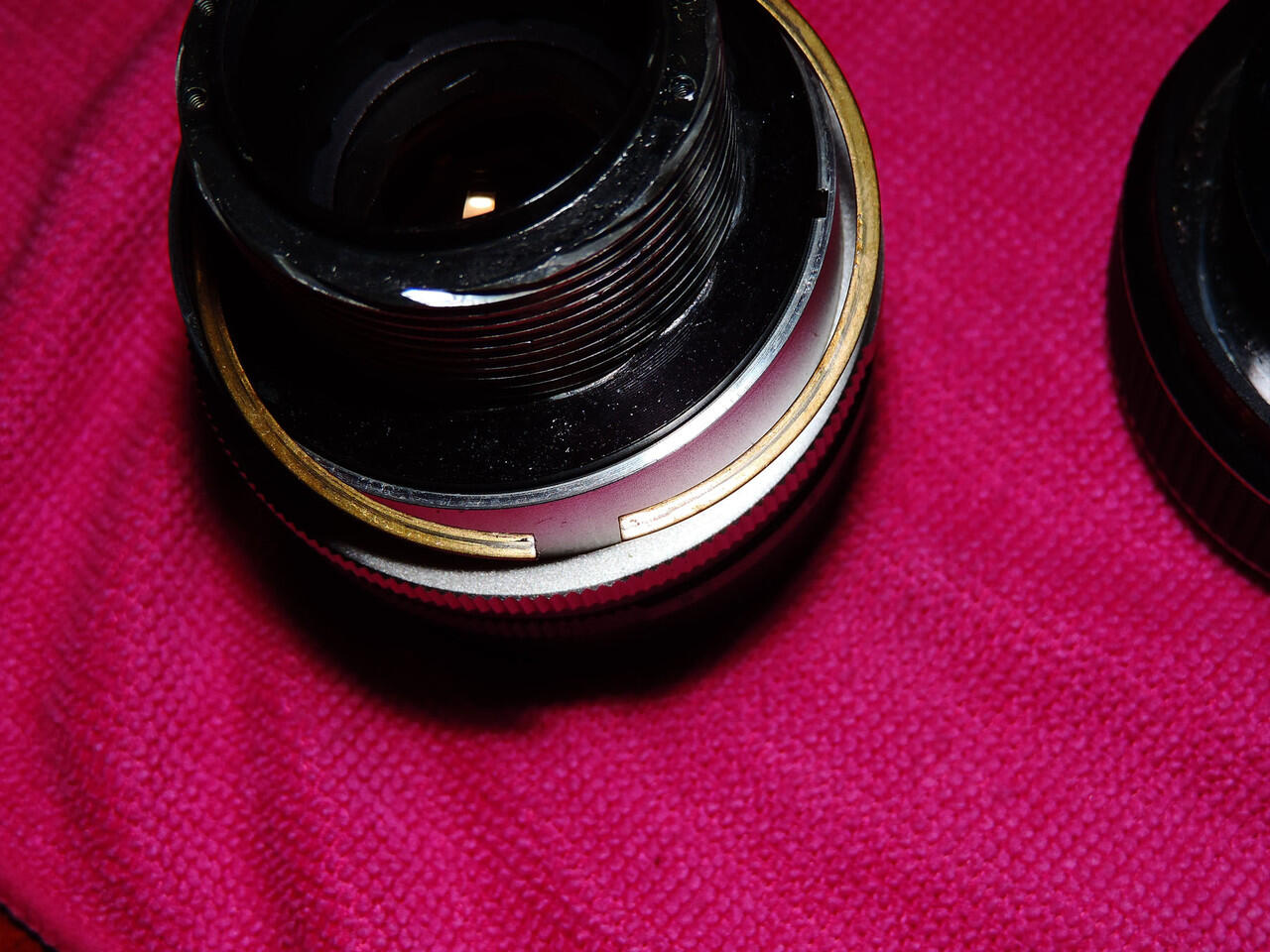

Berikutnya kalau mau lepasin ring aperture dan close open ring tinggal buka ring kuningan penahan, itu juga kalau mau dibersihin, kalau ga, ga apa2. Jangan lupa antara ring aperture sama ring penanda ada bola besi kecil, jangan ampe ilang yg ini.

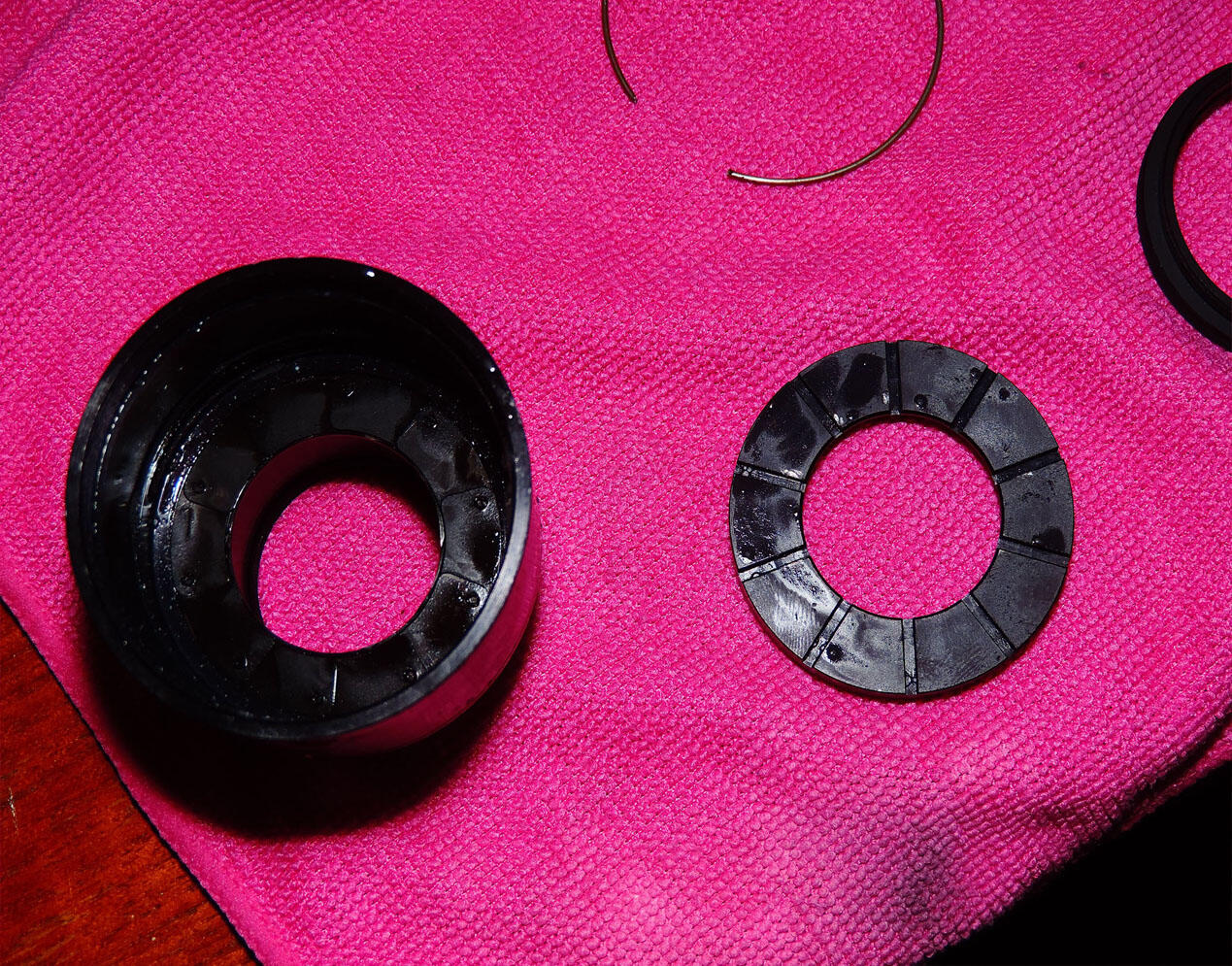

Lanjut ke bagian aperture, lepas ring penahan disk aperture, kalau ga mau dilepas juga ga apa2, blade udah cukup bisa diakses buat dibersihin. Buat lensa ini walaupun udah dibuka penahannya, blade tetep nempel ke dudukan bawah, jadi ane biarin aja, lagian ribet masang blade banyak tipe bumerang. Siapin aer anget atau lumayan panas, pake cairan pencuci piring, rendem dah sambil sekali2 dibersihin bladenya, kalau bisa jangan pake kapas bersihinnya, pake kain yg dipotong aja dipasang ke lidi/tusuk sate biar aman dan ga ninggalin bekas serabut kapas.

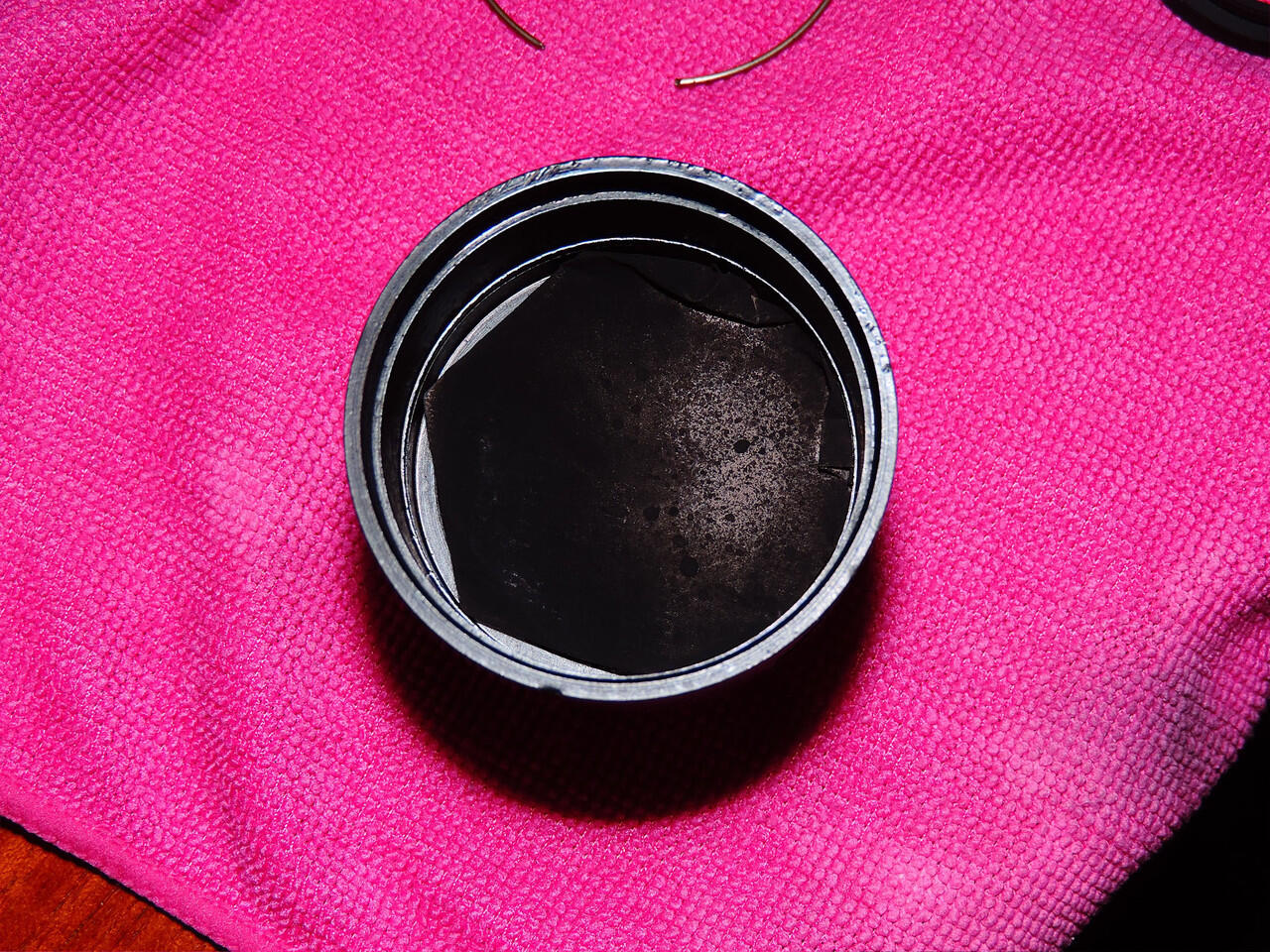

Berhubung bagian dalem barrel ada yg putih2nya dikit, dan emang dicat sama warna hitam agak mengkilat, ane cat item aja sekalian dalemnya pake cat doff.
Tips lensa2 manual tua kadang karena umur atau desain yg salah, daleman barel berwarna mengkilat, entah karena tipe cat, kena oli, atau ngelotok karena jamur dan putih2 karena jamur. Ini menyebabkan kebocoran cahaya dan pantulan berlebih di dalam.
Indikasinya ketika diarahkan ke arah cahaya yg sedikit kuat bakal keluar cahaya kemerahan di display, itu kalau dah parah. Kalau ga terlalu parah biasanya jadi rada ngesoft sama ngefog putih. Akibatnya tentu kontras turun dan ketajaman lensa ikut menurun. Solusinya, ya itu dicat pake cat item doff.


Kalau semua udah dibersihin, tinggal dipasang semua.
Tips ketika masang badan elemen depan ke focusing barrel, ketika lensa memendek, pastiin lambang infinity sejajar dengan dot merah di ring aperture, atau seengaknya lumayan deket lah.
Pemasangan dudukan bagian belakang kudu mastiin nok di barrel fokusing ada diantara celah dudukan belakang. Dalam kondisi lensa memendek/infinity, sesuaikan garis merah di skala sejajar dengan lambang infinity sampe mentok.

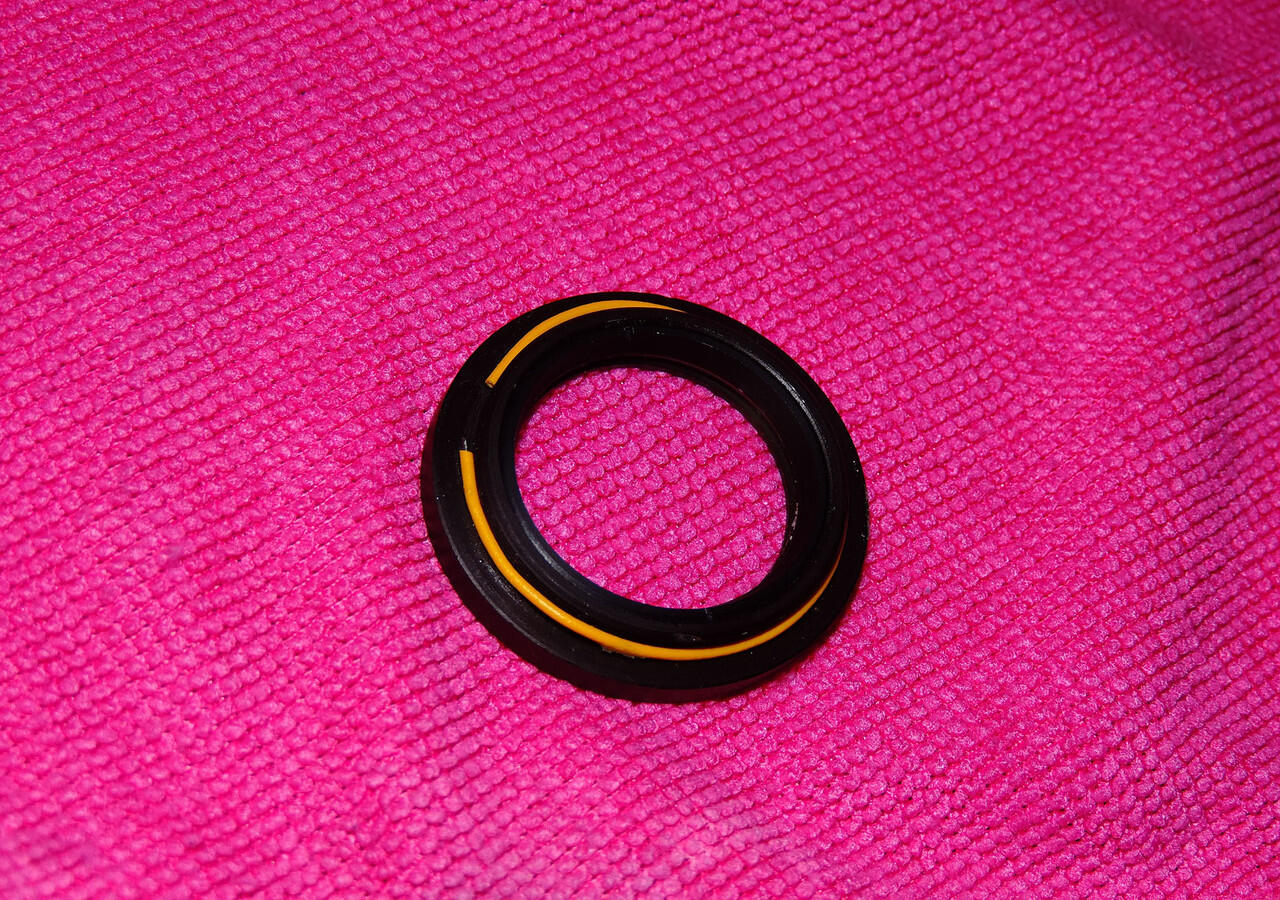

Lanjut masang elemen bagian belakang. Disebabkan karena lensa sedikit ga akurat, kurang dikiiit lagi ke infinity, antara elemen belakang dan dudukan lensa ane ganjel pake kabel interkom (sisa2 aja seketemunya he he ) Kabel dilem dikit di bagian elemen belakang biar diem dan gampang masangnya. Hasilnya bisa mencapai infinity lebih dikiiiit, ideal sih kalau menurut ane.

Test hasilnya langsung, cuman resize ama crop aja ane lupa ga bikin sampel sebelum bongkar he he, kondisi cuacanya ga memungkinkan. Semua test di wide open.


Lumayan ada peningkatan dikit seinget ane pake ni lensa.

Peningkatannya cukup lumayan seinget ane, cukup puas buat hasilnya.


Cukup puas dengan hasilnya, lumayan buat ngisi waktu pula he he. Next mungkin lensa lainnya, kalau ga males itu juga.
Semoga bermanfaat.
