(SHARED) MODIF PSU MURAH JADI SEPERTI FULL MODULAR
...
TS
olivcila
(SHARED) MODIF PSU MURAH JADI SEPERTI FULL MODULAR
Lagi-lagi om nih soal Modif PSU, just Sharing siapa tau berguna...
Bahan :
- PSU Non Modular/Pure
- Konektor Audio LTX 4pin-5pin-dan 6pin
- Konektor Female 24pin
- heatsrink
- 1 buah LED
- 1 buah resistor 470ohm
Step By Step
1. Buka Casing psu, bongkar semuanya, lepas mesin,dll sampe cuman Casing psu aja
2. posisiin konektor audio LTX, buat sketsanya dulu
3. Lubangi Hingga bisa masuk konektor-konektornya
4.uda kelar posisiin konektor, tinggal soal kabel nih bagaimana
a. pisahin konektor 24pin, 4pin/4pin x 2 ke Mobo
b. potong dan Ukur kabel konektor Sata, Molex, sama PCI-e (kalau ada)
c. sortir kabel untuk Sata, Molek, dan PCI-e, lalu solder
- SATA - 5 Kabel - Kabel Orange,Kuning,Merah,dan 2 kabel hitam
- MOLEK - 4 Kabel - Kabel Kuning,Merah, dan 2 kabel hitam
- PCI-e - 6 Kabel - 3 kabel kuning, 3 Kabel Hitam
5. udah disolderin semua, ambil 1 kabel 12v, kabel warna kuning dan 1 kabel Ground, kabel warna hitam untuk 1 LED, kabel kuning dikasih resistor 470ohm, dan atur penempatanya
mirip kaya gini lah
6. uda jadi om, tinggal test aja kaya MIRIP punya ane, yang masih menunggu KONEKTOR FEMALE 24pin Sama FEMALE 8pin
BTW dikasih rating 5 star yah
update bongkar rahasia
Bongkar cuman yang perlu dibongkar aja, mesin/part komponen gak ada yang dikotak-katik, panduan gambar ane sepeti ini, simak apakah ada menambahkan komponen? :
Saran dan Kritik ane Terima banget, walaupun kritikan itu pedes ky agan dibawah, karena ane anggap kritik yang membangun, jadi semakin gila nih sm PC apa lagi soal PSU karena itu vital banget, insya allah ada budget untuk beli alat tester power idle / load untuk psu dan bench lap lengkap
* do it your own risk, dianjurkan konsultasi atau cari referensi sebanyak-banyaknya
Bahan :
- PSU Non Modular/Pure
- Konektor Audio LTX 4pin-5pin-dan 6pin
- Konektor Female 24pin
- heatsrink
- 1 buah LED
- 1 buah resistor 470ohm
Step By Step
1. Buka Casing psu, bongkar semuanya, lepas mesin,dll sampe cuman Casing psu aja
2. posisiin konektor audio LTX, buat sketsanya dulu
3. Lubangi Hingga bisa masuk konektor-konektornya
4.uda kelar posisiin konektor, tinggal soal kabel nih bagaimana
a. pisahin konektor 24pin, 4pin/4pin x 2 ke Mobo
b. potong dan Ukur kabel konektor Sata, Molex, sama PCI-e (kalau ada)
c. sortir kabel untuk Sata, Molek, dan PCI-e, lalu solder
DIAGRAM SINGKAT KABEL
- SATA - 5 Kabel - Kabel Orange,Kuning,Merah,dan 2 kabel hitam
- MOLEK - 4 Kabel - Kabel Kuning,Merah, dan 2 kabel hitam
- PCI-e - 6 Kabel - 3 kabel kuning, 3 Kabel Hitam
5. udah disolderin semua, ambil 1 kabel 12v, kabel warna kuning dan 1 kabel Ground, kabel warna hitam untuk 1 LED, kabel kuning dikasih resistor 470ohm, dan atur penempatanya
mirip kaya gini lah
6. uda jadi om, tinggal test aja kaya MIRIP punya ane, yang masih menunggu KONEKTOR FEMALE 24pin Sama FEMALE 8pin
BTW dikasih rating 5 star yah
update bongkar rahasia
Bongkar cuman yang perlu dibongkar aja, mesin/part komponen gak ada yang dikotak-katik, panduan gambar ane sepeti ini, simak apakah ada menambahkan komponen? :
PSU Hiper type R
bukan psu SF seperti yang diduga
bukan psu SF seperti yang diduga
SKEMA KONEKTOR
TEST On ME
sudah 4hari x 24 jam nonstop test
sudah 4hari x 24 jam nonstop test
MY KONEKTOR
sleeving sendiri, gak usah dijelasin, banyak yg bahas kok soal sleeving
sleeving sendiri, gak usah dijelasin, banyak yg bahas kok soal sleeving
VERSI LAMA, PSU ABAL-ABAL GILA
*ini aja udah nemenin hampir 3bulan sebagai secondary psu
untuk powering fan dan led
*ini aja udah nemenin hampir 3bulan sebagai secondary psu
untuk powering fan dan led
MY RIG IS FULL OF LIGHT
No Wire Look, Minim Budget
mobo hampir tidak keliatan kabel krn ngumpet semua
kecuali kabel diluar PC...mau beli Wire Wall Managent di ACE Hard
tapi cuman untuk 5 kabel harga uda 100rb'an
No Wire Look, Minim Budget
mobo hampir tidak keliatan kabel krn ngumpet semua
kecuali kabel diluar PC...mau beli Wire Wall Managent di ACE Hard
tapi cuman untuk 5 kabel harga uda 100rb'an
* semoga bermanfaat, ini hanya khusus yang punya dana Minim
tapi mau keliatan Expensive PC Look
tapi mau keliatan Expensive PC Look
Saran dan Kritik ane Terima banget, walaupun kritikan itu pedes ky agan dibawah, karena ane anggap kritik yang membangun, jadi semakin gila nih sm PC apa lagi soal PSU karena itu vital banget, insya allah ada budget untuk beli alat tester power idle / load untuk psu dan bench lap lengkap
* do it your own risk, dianjurkan konsultasi atau cari referensi sebanyak-banyaknya
Diubah oleh olivcila 25-03-2014 22:31
0
39.4K
184
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Hardware Computer
31.4KThread•15.3KAnggota
Tampilkan semua post
TS
olivcila
#77
Quote:
Original Posted By sealrokubi►
ente dimana sih gan domisili nya?
kalo di Jabodetabek mah pas ente ngerakit w nontonin dah... pengen bisa tp ga berani nyoba sendiri..
w ada sih nih UPS abal2 udah ga bisa ngecover PC lagi..
kira2 bisa ga tuh? kan batre nya ga dipake lagi???
soal board nya masih layak apa enggak itu w juga ga tw
ente dimana sih gan domisili nya?
kalo di Jabodetabek mah pas ente ngerakit w nontonin dah... pengen bisa tp ga berani nyoba sendiri..
w ada sih nih UPS abal2 udah ga bisa ngecover PC lagi..
kira2 bisa ga tuh? kan batre nya ga dipake lagi???
soal board nya masih layak apa enggak itu w juga ga tw
gak masalah pakai UPS abal2, UPS Jadul, om,yang penting bekerja normal,
UPS pada dasarnya adalah Inverter, merubah arus dc menjadi ac, jadi kl ada artikel merubah UPS menjadi inverter, itu ngasal dan copas ...kl ane panduannya membaca semua artikel luar, youtube, dan nanya sm penjual komponen elektro deket rumah ane, yg kebetulan orang sunda dan asik di ajak sharing...
caranya simple, ente keluarin dulu baterenya tar nongol tuh kabel positif warna merah, dan negatif warna hitam, nah warna merah potong, lalu ente kasih sekering, sambung lagi, kelar, tar ane whatsapp ente dah
ane domisili deket sm stasiun jatinegara gan

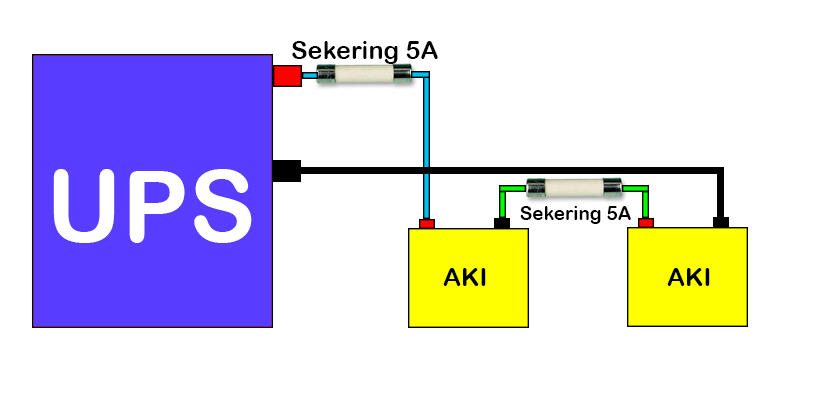

ente ikutin sama persis seperti diagram gambar yah
- Aki Motor 12V x 2 unit( aki kering / basah juga bisa tapi aki basah, perawatannya harus rutin, aki kering gak ada perwatannya) bisa bertahan 48jam lebih nyalain TV , lampu, dispenser, kulkas tapi ampere akinya diatas 10A
- 1 UPS APC dibawah seri 650, diatas 650 sekering pakai 10A dan lebih bagus pakai aki mobil, mau tahan seminggu lebih tinggal x6 aki mobil, diagram paralelnya searching digoogle, keyword parallel accu
untuk merk aki yg bagus "MAXIMA / MOTOBATT" isinya gel dan belum ada abal2nya, GS bagus tapi hati2 abal2nya menyebar senusantara harus teliti dan paham soal aki
NOTE PENTING!!! : menghubungkan arus positif dan negatif lebih dari 1 aki HARUS pakai sekering, kl gak kebakar tuh kabel, gak percaya monggo coba...sambungin pakai tang, jgn pake tangan, luka bakar 20% menanti kl pake tangan
kl mau maen kerumah, momggo, ente bw ups sm akinya juga sekalian
Diubah oleh olivcila 31-03-2014 23:45
