uppsss...

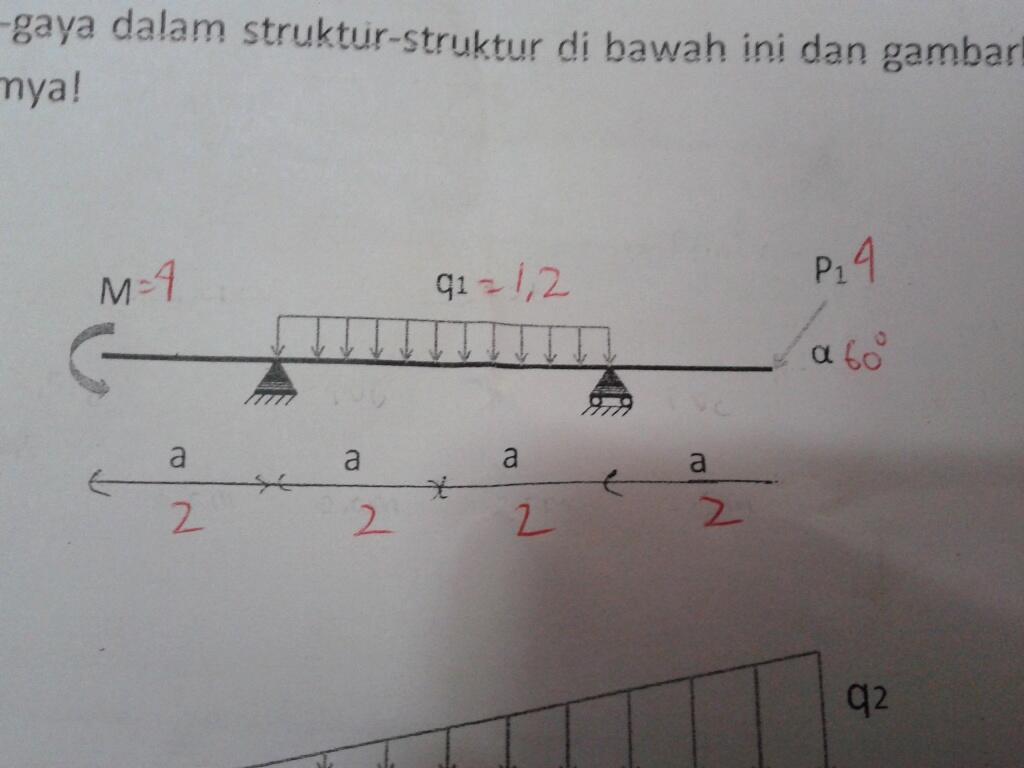

ternyata ada soal menarik disini...
dicoba untuk mencari reaksi perletakannya...
misalkan sendi di titik A dan rol di titik B,

dilanjut....

ΣM di titik A = 0

-M + (1/2) q(2a)^2 - (Vb)(2a) + (P sin 60)(3a) = 0

-4 + (1/2) 1.2(2 * 2)^2 - (Vb)(2 * 2) + (4 sin 60)(3 * 2) = 0

Vb = 6.59615 satuan gaya


ΣFx = 0

Ha = P cos 60

Ha = 4 * 0.5

Ha = 2 satuan gaya


ΣFy = 0

Va - (q)(2a) + Vb - P sin 60 = 0

Va - (1.2)(2 * 2) + 6.59615 - 4 sin 60 = 0

Va = 1.66795 satuan gaya




periksa hasil di atas apakah sudah benar....

ΣM di titik B = 0

-M + (Va)(2a) - 0.5(q)(2a)^2 + (P sin 60)(a) = 0

-4 + (1.66795)(2 * 2) - 0.5(1.2)(2 * 2)^2 + (4 sin 60)(2) = 0

3.23028 * 10^-6 ≈ 0


Ok reaksi perletakan sudah cocok.
