TS
Bridge Engineer
#157
Spoiler for permasalahan:
Quote:
Original Posted By MadDogg►
kok ane ketemunya VA = -1,5 t & VB = 4,5 t
pas di cek (va+vb - 3 x 3 x 0,5) ga = 0
apakah gaya vertikal dalam bidang portal bisa negatif? klo begitu gambar diagramnya bagaimana ya?
terus itu di salah satu contoh gambar diagram
kita tau menentukan positif atau negatifnya posisi gambar diagram yang di arsir di atas atau di bawah, kiri atau kanan gmn cara nya gan?
kok ane ketemunya VA = -1,5 t & VB = 4,5 t
pas di cek (va+vb - 3 x 3 x 0,5) ga = 0
apakah gaya vertikal dalam bidang portal bisa negatif? klo begitu gambar diagramnya bagaimana ya?

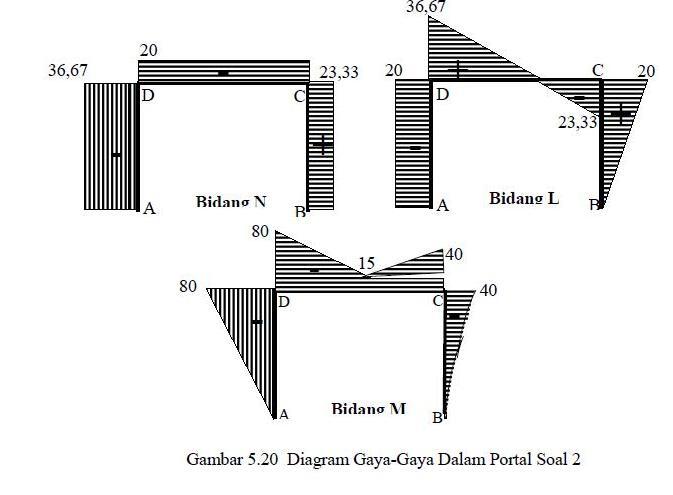

terus itu di salah satu contoh gambar diagram
kita tau menentukan positif atau negatifnya posisi gambar diagram yang di arsir di atas atau di bawah, kiri atau kanan gmn cara nya gan?
ΣM di titik A = 0
(4.5)(1) + (0.5 * 3 * 3)(2/3 * 3) - (Vb)(3) = 0
Vb = 4.5 t
ΣFx = 0
Ha = -4.5 t
ΣFy = 0
Va + Vb - 0.5 * 3 * 3 = 0
Va + 4.5- 0.5 * 3 * 3 = 0
Va = 0
periksa :
ΣM di titik B = 0
(4.5)(3 - 1) + (Va)(3) + (Ha)(3 - 1 - 1) - (0.5 * 3 * 3)(1/3 * 3) = 0
(4.5)(3 - 1) + (0)(3) + (-4.5)(3 - 1 - 1) - (0.5 * 3 * 3)(1/3 * 3) = 0
0 = 0
OK cocok
gaya vertikal dalam bidang portal bisa negatif.
diagram gaya dalamnya sepertinya sudah benar...
hanya saja perlu verifikasi lebih lanjut...
kita tau menentukan positif atau negatifnya posisi gambar diagram yang di arsir di atas atau di bawah, kiri atau kanan gmn cara dengan menyimpan orang di dalam portal. Kalo diagramnya ada di dalam portal, artinya diagram itu bisa dilihat orang tersebut, jadinya bertanda positif. Yang lainnya negatif....
