TS
Bridge Engineer
#116
Spoiler for soal:
Quote:
Original Posted By surya15201►
maav nih agan mohon bantuannya donk, terutama ama agan bridge engineer

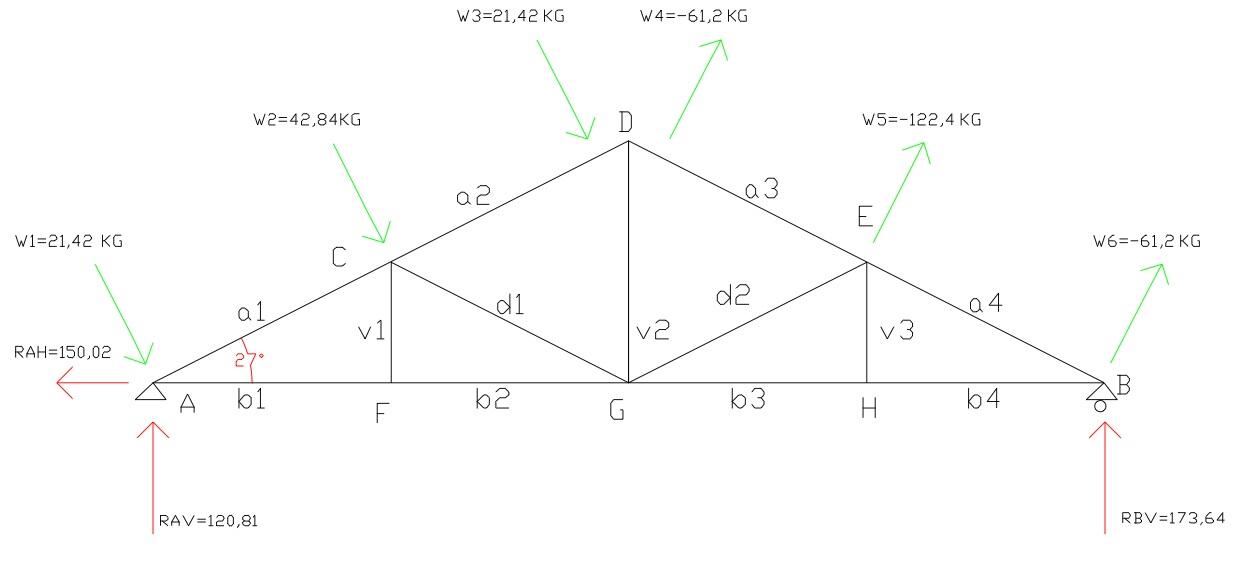

ane ada soal nih, DISURUH NYARIIN GAYA BATANG RANGKANYA
DAN DIBIKIN CREMONANYA NI GAN
Ane Udah coba2 nih
pake grafis

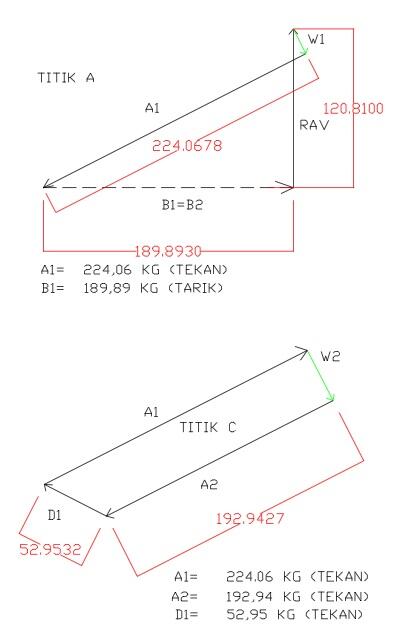

SIMPUL TITIK A DAN C

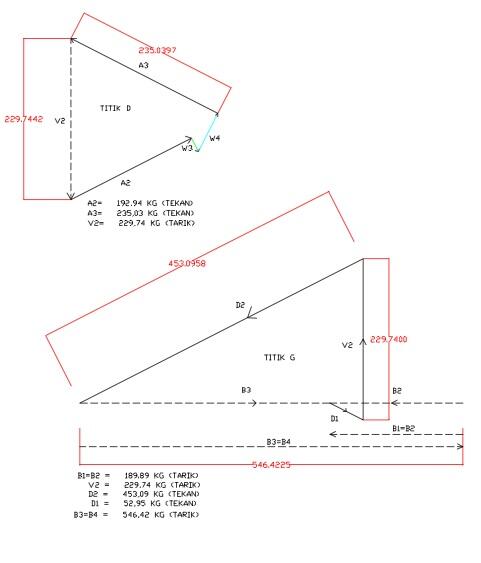

SIMPUL TITIK D DAN G

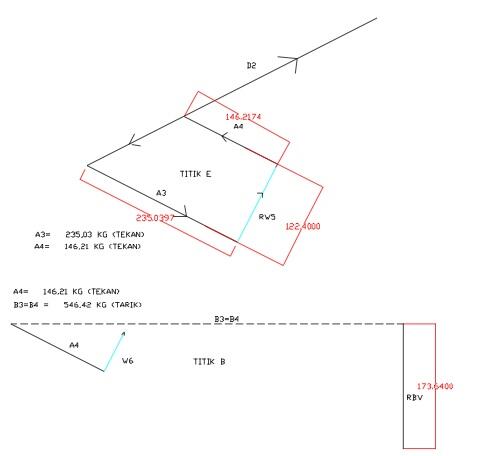

SIMPUL TITIK E DAN B
Yang agak ragu sama polygon yang ini nih koq gak nymbung yahh
apa ada yang salah?
mohon ni agan2 koreksiannya
Quote:
for soalmaav nih agan mohon bantuannya donk, terutama ama agan bridge engineer
ane ada soal nih, DISURUH NYARIIN GAYA BATANG RANGKANYA
DAN DIBIKIN CREMONANYA NI GAN
Ane Udah coba2 nih
pake grafis
SIMPUL TITIK A DAN C
SIMPUL TITIK D DAN G
SIMPUL TITIK E DAN B
Yang agak ragu sama polygon yang ini nih koq gak nymbung yahh
apa ada yang salah?
mohon ni agan2 koreksiannya
for Agan bridge engineer,
bisa bantuin penyelesaian yang bisa menentramkan hati nggk gan?
soalnya mentok di cara cremona ini nih, arah gaya reaksi perletakan di titik A sama B nya gmn yah caranya dan ke arah mana? kalau gaya-gaya luarnya seperti itu
trma kasih
sebelum menjawab pertanyaan agan surya15201, ada beberapa hal yang perlu dikonfirmasikan yaitu :
- karena sudut 27° sudah diberikan, maka cukup panjang AF yang harus diketahui.
- apakah gaya w1 s/d w5 bekerja tegak lurus terhadap batang ?
- apakah w3 dan w4 bekerja di titik D ?
- w4, w5 dan w5 besar gayanya negatif, artinya arah gaya yang sebenarnya adalah terbalik dari yang diberikan pada soal ?
