Bridge Engineer

19-02-2014 10:04

#112

bahasan sebelumnya :

Spoiler for bahasan lalu:

Quote:

Original Posted By Bridge Engineer►setelah membaca dasar teori rangka batang, dan melihat beberapa contoh soal,
http://www.kaskus.co.id/show_post/52...7/53/contoh--6
http://www.kaskus.co.id/show_post/52...b7/56/contoh-7

maka ada beberapa hal yang bisa disimpulkan:

Struktur statik tertentu adalah tingkat paling rendah dari kondisi struktur statik yang masih dalam kondisi stabil.
Untuk pemodelan struktur 2 dimensi, beban-beban dihitung tributary areanya dan yang diterima struktur adalah separuhnya dari total beban, kecuali jika analisis dan pemodelan dilakukan dalam 3 dimensi.
Pada rangka batang, setiap titik simpul termasuk rol dan sendi selalu dianggap tidak memiliki momen gaya. Demikian juga momen torsi dan momen gaya yang mengakibatkan batang melentur dalam arah tegak lurus layar dianggap tidak ada (padahal kenyataannya tidak demikian). Hal ini merupakan kondisi konservatif yang menguntungkan designer karena memberikan tingkat keamanan yang lebih tinggi terhadap desain yang dihasilkan.
Sejalan dengan point di atas, maka setiap pembebanan yang diberikan kepada struktur rangka sebaiknya merupakan beban terpusat pada titik simpul.
Contohnya : sistem lantai jembatan pada dasarnya merupakan beban terbagi merata yang menerima beban sendiri, beban kendaraan, beban aspal, beban air jika terjadi hujan dan beban superimposed. Mungkin banyak designer yang memodelkan beban ini pada struktur rangka seperti gambar di bawah ini,

kondisi di atas, tidak memberikan desain struktur lebih aman. Karena beban terdistribusi tidak memberikan efek yang lebih buruk dibandingkan beban terpusat meskipun secara magnitude sama besar. Silakan baca lagi contoh sederhananya di http://www.kaskus.co.id/show_post/52...65e8b45ad/71/-

jadi alangkah baiknya jika beban terbagi di atas dinyatakan sebagai beban titik yang ditempatkan pada setiap titik buhul bagian bawah sedemikain sehingga total bebannya sama besar seperti tampak pada gambar di bawah ini,
Biasanya pada pemodelan rangka batang/truss, panjang tiap segmen untuk bottom chord dan top chord sama panjang, seperti telihat di bawah ini,

tapi kenyataannya pada saat pabrikasi, elemen top chord dibuat sedikit lebih panjang daripada bottom chord karena persyaratan kriteri desain yang menuntut harus terbentuk kurva camber atau lawan lendut seperti terlihat pada gambar di atas yang ditunjukkan dengan garis lengkung putus-putus berwarna biru. Tujuan dibentuknya camber ini untuk menjaga kenyamanan pengguna yang akan melalui struktur tersebut. Tinggi maksimum kurva camber diatur melalui seberapa besar perbedaan panjang antara top chord dan bottom chord. Tinggi maksimum kurva ditentukan oleh instansi pemerintah yang memiliki otoritas penuh terhadap kepemilikan aset struktur.
Misalkan untuk jembatan kendaraan lalu lintas (bukan jembatan kereta api) diatur dalam Spesifikasi Khusus Interim Pengadaan Jembatan Baja PabrikasiS.Kh 1.7.4 butir e yang dikeluarkan Direktorat Jenderal Bina Marga - Kementerian Pekerjaan Umum RI.
berikut cuplikannya :

Spoiler for ditjen bina marga - PU:

sepertinya masih ada yang belum disebut....
silakan agan/sist kalo ada yang mau menambahkan....

beberapa foto berikut berkaitan dengan pembahasan yang lalu,

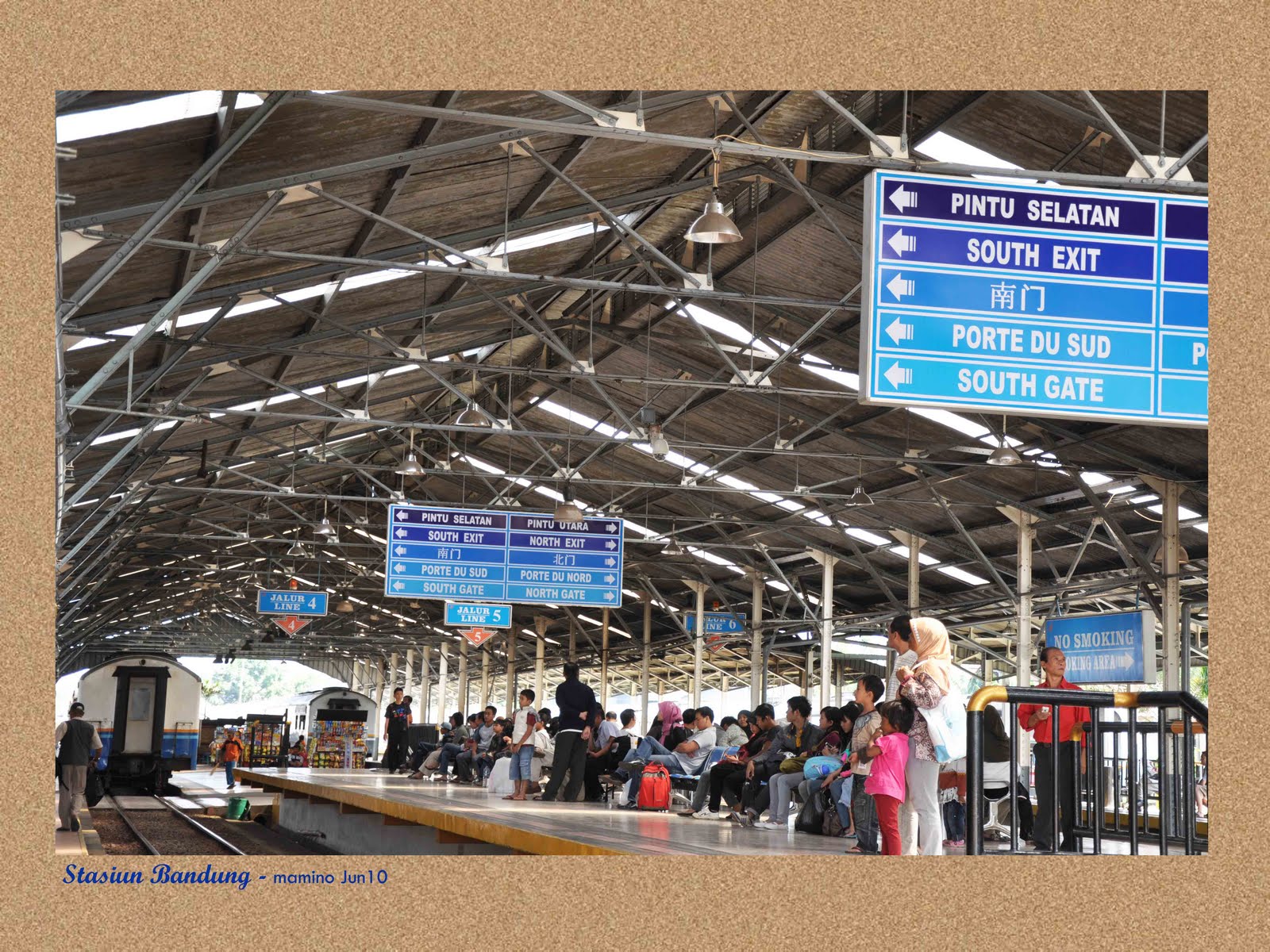

rangka atap stasiun bandung yang betul-betul dibuat sistem sendi pada setiap titik simpulnya, para insinyur belanda betul-betul mengambil pemikiran konservatif untuk keamanan struktur rangka.

Spoiler for rangka atap stasiun bandung:

Anti lendut atau camber pada jembatan digunakan untuk menjaga kenyamanan pengguna jembatan. Berikut diperlihatkan beberapa foto memperlihatkan struktur camber,

Spoiler for camber:

Spoiler for camber lainnya:

dan ini contoh camber yang tidak sempurna. Mungkin agan/sist tahu, jembatan yang dimaksud ada di mana ? salah satu jembatan bentang panjang di indonesia yang sedang bermasalah....
Mungkin perencana sudah menghitung berapa lendutan yang seharusnya tercapai untuk setiap tahapan konstruksinya, tapi pelaksanaan di lapangan tidak seideal kondisi di atas kertas.

Spoiler for camber error:
