Mengenal Mesin dan Alat Perkayuan - Woodworking Machinery & Tools
Mengenal Mesin dan Alat Perkayuan - Woodworking Machinery & Tools
Mesin perkayuan atau mesin untuk memproses kayu mempunyai jenis dan type yang cukup lumayan banyak, secara garis besar mesin-mesin produksi kayu dibagi menjadi dua bagian besar yaitu mesin produksi kayu solid (solid wood) dan mesin produksi kayu panel, melalui tulisan ini saya ingin dapat berbagi dan belajar bersama tentang aneka jenis dan fungsi mesin-mesin perkayuan untuk solid dan panel.
Pertama saya akan membahas tentang mesin-mesin produksi kayu solid, karena banyaknya jenis dan type dari mesin-mesin perkayuan solid wood, agar dapat mempermudah lebih baik dipisahkan menjadi beberapa kelompok besar.
Kelompok besar dari mesin-mesin produksi perkayuan adalah :
Mesin-mesin untuk mempersiapkan bahan kayu yang akan diproduksi (mesin bahan)
Pengelompokan diatas dapat dijabarkan sebagai berikut :
A. Mesin-mesin untuk mempersiapkan bahan kayu yang akan diproduksi (mesin bahan) antara lain :
B. Mesin-mesin standar untuk produksi perkayuan (mesin basic) antara lain :
C. Mesin-mesin khusus untuk produksi perkayuan (mesin special) antara lain :
D. Mesin-mesin untuk finishing produk perkayuan (mesin finishing)
E. Mesin-mesin untuk sedot debu proses perkayuan (dust collecting)
F. Suku cadang dan perlengkapan mesin-mesin perkayuan (tools dan sparepart)
G. Mesin tangan, peralatan dan perlengkapan (power tools dan hand tools)
Karena cukup lumayan banyak bila dijabarkan satu persatu, maka penjabaran dari setiap kelompok diatas akan dipisahkan melalui postingan tersendiri.
Semoga tulisan ini dapat menjadi panduan untuk yang akan berinvestasi di bisnis produksi perkayuan, juga untuk industri kecil dan menengah yang terkadang masih menemui kesulitan bila akan melengkapi mesin-mesin produksi perkayuan yang sudah dimiliki.
SUMBER
Mesin perkayuan atau mesin untuk memproses kayu mempunyai jenis dan type yang cukup lumayan banyak, secara garis besar mesin-mesin produksi kayu dibagi menjadi dua bagian besar yaitu mesin produksi kayu solid (solid wood) dan mesin produksi kayu panel, melalui tulisan ini saya ingin dapat berbagi dan belajar bersama tentang aneka jenis dan fungsi mesin-mesin perkayuan untuk solid dan panel.
Pertama saya akan membahas tentang mesin-mesin produksi kayu solid, karena banyaknya jenis dan type dari mesin-mesin perkayuan solid wood, agar dapat mempermudah lebih baik dipisahkan menjadi beberapa kelompok besar.
Kelompok besar dari mesin-mesin produksi perkayuan adalah :
Mesin-mesin untuk mempersiapkan bahan kayu yang akan diproduksi (mesin bahan)
- Mesin-mesin standar untuk produksi perkayuan (mesin basic)
- Mesin-mesin khusus untuk produksi perkayuan (mesin special)
- Mesin-mesin untuk finishing produk perkayuan (mesin finishing)
- Mesin-mesin untuk sedot debu proses perkayuan (dust collecting)
- Suku cadang dan perlengkapan mesin-mesin perkayuan (tools dan sparepart)
- Mesin tangan, peralatan dan perlengkapan (power tools dan hand tools)
- Kiln Dry / pengering kayu / oven kayu
Pengelompokan diatas dapat dijabarkan sebagai berikut :
A. Mesin-mesin untuk mempersiapkan bahan kayu yang akan diproduksi (mesin bahan) antara lain :
- Chain Saw
- Table Band Saw
- Double Planer
- Multi Rip Saw
- Single Rip Saw
- Table Saw
B. Mesin-mesin standar untuk produksi perkayuan (mesin basic) antara lain :
- Table Saw
- Jointer
- Single Planer (thicknesser)
- Overarm Router
- Radial Arm Saw
- Single Spindle Moulder
- Hollow Chisel Mortiser
- Scroll Band Saw
C. Mesin-mesin khusus untuk produksi perkayuan (mesin special) antara lain :
- Single End Tenonner
- Double End Machine
- Double Spindle Moulder
- Four Side Moulder
- Dowel Milling Machine
- Tenoning Machine
- Mortiser Machine
- Copy Shaper Machine
- Multi Boring Machine
- Cold Press
- Hot Press
- Finger Join System
- Clamp Carrier
- CNC Router
- CNC Engraver
- Etc
D. Mesin-mesin untuk finishing produk perkayuan (mesin finishing)
- Stroke Belt Sander
- Wide Belt Sander
- Lacquered Sander
- Curve Sander
- Spray Booth
- Etc
E. Mesin-mesin untuk sedot debu proses perkayuan (dust collecting)
- Portable Dust Collector
- Modular Dust Collector
- Central Dust Collector System
F. Suku cadang dan perlengkapan mesin-mesin perkayuan (tools dan sparepart)
- Tools grinder and sharpener (mesin asah pisau)
- Power feeder
- Roller table / Transfer roller table
- Mata pisau untuk mesin perkayuan
- Spare part untuk mesin perkayuan
- Etc
G. Mesin tangan, peralatan dan perlengkapan (power tools dan hand tools)
- Power Tools (circular saw, planer, trimmer, router, jigsaw, hand drill, etc)
- Aneka alat clamp dan press manual
- Toggle clamp
- Wood Moisturemeter (alat ukur kelembaban kayu)
- Etc
Karena cukup lumayan banyak bila dijabarkan satu persatu, maka penjabaran dari setiap kelompok diatas akan dipisahkan melalui postingan tersendiri.
Semoga tulisan ini dapat menjadi panduan untuk yang akan berinvestasi di bisnis produksi perkayuan, juga untuk industri kecil dan menengah yang terkadang masih menemui kesulitan bila akan melengkapi mesin-mesin produksi perkayuan yang sudah dimiliki.
SUMBER
~ Mari berbagi cara/teknik proses produksi perkayuan ~
Spoiler for Thread yg berhubungan (tidak selalu thread TS):
Spoiler for Amazing:
Quote:
Original Posted By sensin►
TERIMA KASIH BUAT MOMOD
THREAD INI JADI HT
Sorry agan2 semua yg sudah komeng, baru tau kalo HT.. abis pas liburan sih, nggak buka KASKUS..
Mungkin yg nggak bisa lihat gambar kurang teliti kali ya.. ada koq gambarnya..
Buat yg bertanya, nanti pasti dijawab koq..
THREAD INI JADI HT
Sorry agan2 semua yg sudah komeng, baru tau kalo HT.. abis pas liburan sih, nggak buka KASKUS..
Mungkin yg nggak bisa lihat gambar kurang teliti kali ya.. ada koq gambarnya..
Buat yg bertanya, nanti pasti dijawab koq..
Spoiler for Yg minta di page one:
Spoiler for Agan Newbiesemarang:
Quote:
Original Posted By newbiesemarang►wah nice thread ini
salam dari dunia kayu ane juga masuk dunia kayu
dari sekolah saat sma juga bidang kayu sampai lomba2 tingkat international,
sampai sekarang juga masuk ke pekerjaan,,
masukin ke page one dong gan
pengen banyak relasi nih di dunia kayu.
denger2 owner olympic mau buat wilayah produksi kayu loh.. udah kebikin belum ya ??
jadi pabrik kayu mau di jadiin satu di sebuah lokasi
biar semakin kompetitif
itu mesin table saw nya ane baru lihat hahaha mungkin model modern :P
salam dari dunia kayu ane juga masuk dunia kayu
dari sekolah saat sma juga bidang kayu sampai lomba2 tingkat international,
sampai sekarang juga masuk ke pekerjaan,,
masukin ke page one dong gan
pengen banyak relasi nih di dunia kayu.denger2 owner olympic mau buat wilayah produksi kayu loh.. udah kebikin belum ya ??
jadi pabrik kayu mau di jadiin satu di sebuah lokasi
biar semakin kompetitif
itu mesin table saw nya ane baru lihat hahaha mungkin model modern :P
Spoiler for Agan Papina:
Diubah oleh sensin 17-09-2014 01:54
1
486.1K
1.4K
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Sains & Teknologi
15.9KThread•13.6KAnggota
Tampilkan semua post
TS
sensin
#1
A. Mesin-mesin untuk mempersiapkan bahan kayu yang akan diproduksi
Istilah yang perlu diingat pada proses perkayuan adalah memotong dan membelah, dimana memotong adalah memutus dengan cara memotong serat (arah potong tegak lurus dengan serat/urat kayu) sedangkan membelah adalah memutus dengan cara membelah kayu searah serat (arah belah sejajar dengan serat/urat kayu)
A. Mesin-mesin untuk mempersiapkan bahan kayu yang akan diproduksi (mesin bahan) antara lain :
Keterangan lebih detail untuk mesin-mesin diatas sebagai berikut :

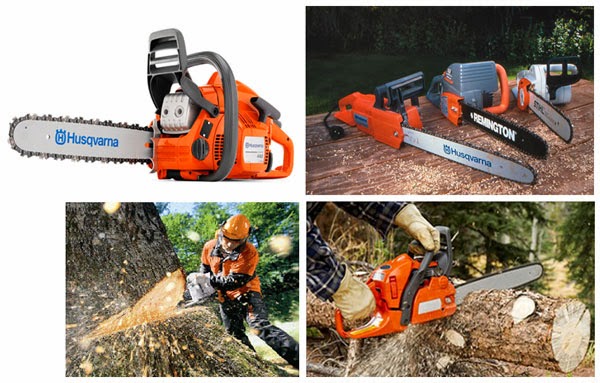

1. Chain Saw Machine
Chain Saw adalah mesin yang digunakan untuk menebang pohon, memotong/membersihkan ranting2 pohon, juga digunakan untuk memotong/membelah batang pohon.
Secara garis besar mesin ini dibagi menjadi 2, menggunakan tenaga mesin berbahan bakar cair dan menggunakan tenaga listrik. Biasanya yang menggunakan tenaga listrik mempunyai kapasitas relatif lebih kecil dibanding dengan yang menggunakan tenaga mesin motor bakar.
Kapasitas dari chain saw dibedakan dari ukuran panjang bar (rel rantai gergaji), perbedaan fungsi untuk memotong atau membelah, dibedakan dari jenis mata rantai gergaji saja, untuk fungsi potong jarak mata gergaji lebih rapat dibanding mata rantai gergaji untuk fungsi belah.
![kaskus-image]()

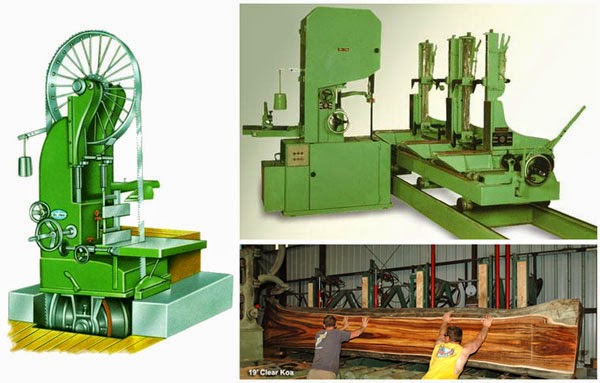

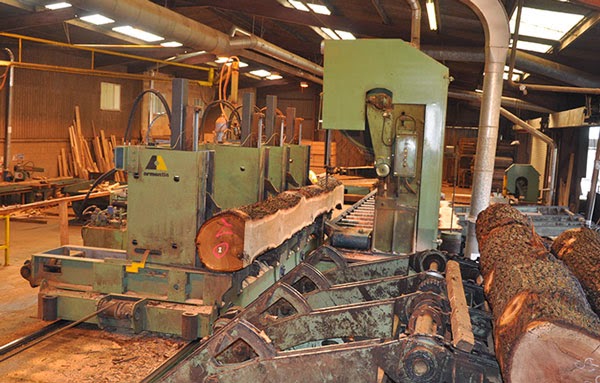

2. Table Band Saw
Mesin ini sering disebut dengan "saw mill / band saw" dibeberapa daerah juga disebut dengan gergaji selendang, karena mata gergaji untuk mesin ini berbentuk seperti selendang.
Fungsi dari mesin ini hanya untuk membelah kayu (batang pohon / log kayu)
Mesin band saw dibagi menjadi beberapa type, sesuai kapasitas kerjanya, yaitu :
Type 28" - Kemampuan belah hingga ketebalan 20Cm
Type 36" - Kemampuan belah hingga ketebalan 30Cm
Type 42" - Kemampuan belah hingga ketebalan 40Cm
Type 44" - Kemampuan belah hingga ketebalan 50Cm
Type 50" - Kemampuan belah hingga ketebalan 80Cm
Type 60" - Kemampuan belah hingga ketebalan 100Cm
Sesuai dengan kemampuannya, maka mesin bandsaw dari type 42" keatas biasa dilengkapi dengan lori / kereta / feed carriage. Karena dalam proses kerjanya, kayu sudah tidak dapat diangkat dan didorong dengan tenaga manusia. Kapasitas ketebalan belah kayu diatas, masih tergantung dari power / tenaga penggerak yang dipasang pada mesin bandsaw tersebut.
Tenaga penggerak untuk mesin bandsaw biasa dijual terpisah, karena bisa menggunakan tenaga listrik (electric motor / dinamo) atau menggunakan diesel engine (mesin diesel)
![kaskus-image]()
![kaskus-image]()

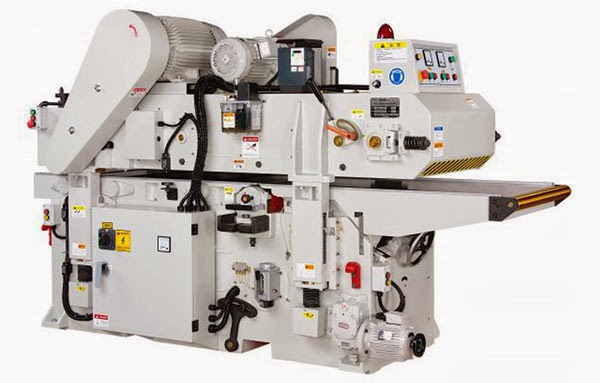

3. Double Planer
Mesin ini menghaluskan/menyerut bahan baku kayu sekaligus dua sisi sejajar, atas dan bawah.
Setelah melalui mesin ini batu bahan baku dapat diproses ke mesin multi rip saw.
![kaskus-image]()

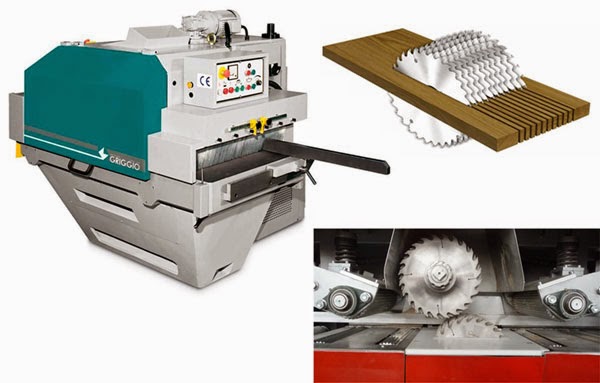

4. Multi Ripsaw
Berfungsi untuk membelah kayu sekaligus menjadi beberapa ukuran.
![kaskus-image]()
5. Single Ripsaw / Straight Line Ripsaw
Mesin ini berfungsi membelah kayu, hanya menggunakan 1 mata circular saw.
Kelebihan mesin ini, kayu otomatis masuk ke mesin dan hasil pemotongan lurus.
![kaskus-image]()
6. Table Saw
Mesin ini termasuk mesin standar, digunakan untuk memotong dan membelah kayu.
Mesin table saw type tilting arbor, dapat juga untuk membelah kayu pada sudut kemiringan tertentu.
Hasil kelurusan dari mesin ini tergantung ketrampilan operator.
![kaskus-image]()
Kemampuan belah/potong mesin kayu tergantung dengan kapasitas tenaga motor penggerak (dinamo).
Dapat menjadi acuan, tenaga penggerak 1Hp kemampuan ketebalan potong 1Cm untuk jenis kayu keras dan untuk jenis kayu lunak tenaga penggerak 1Hp kemampuan ketebalan potong 2Cm.
Tetapi acuan diatas dapat berubah tergantung dengan ketajaman mata circular saw, bila mata circular saw tumpul maka akan membebani kemampuan mesin/motor penggerak.
SUMBER
A. Mesin-mesin untuk mempersiapkan bahan kayu yang akan diproduksi (mesin bahan) antara lain :
- Chain Saw
- Table Band Saw
- Double Planer
- Multi Rip Saw
- Single Rip Saw / Straight Line Rip Saw
- Table Saw
Keterangan lebih detail untuk mesin-mesin diatas sebagai berikut :
1. Chain Saw Machine
Chain Saw adalah mesin yang digunakan untuk menebang pohon, memotong/membersihkan ranting2 pohon, juga digunakan untuk memotong/membelah batang pohon.
Secara garis besar mesin ini dibagi menjadi 2, menggunakan tenaga mesin berbahan bakar cair dan menggunakan tenaga listrik. Biasanya yang menggunakan tenaga listrik mempunyai kapasitas relatif lebih kecil dibanding dengan yang menggunakan tenaga mesin motor bakar.
Kapasitas dari chain saw dibedakan dari ukuran panjang bar (rel rantai gergaji), perbedaan fungsi untuk memotong atau membelah, dibedakan dari jenis mata rantai gergaji saja, untuk fungsi potong jarak mata gergaji lebih rapat dibanding mata rantai gergaji untuk fungsi belah.
Spoiler for Chain Saw Machine:
2. Table Band Saw
Mesin ini sering disebut dengan "saw mill / band saw" dibeberapa daerah juga disebut dengan gergaji selendang, karena mata gergaji untuk mesin ini berbentuk seperti selendang.
Fungsi dari mesin ini hanya untuk membelah kayu (batang pohon / log kayu)
Mesin band saw dibagi menjadi beberapa type, sesuai kapasitas kerjanya, yaitu :
Type 28" - Kemampuan belah hingga ketebalan 20Cm
Type 36" - Kemampuan belah hingga ketebalan 30Cm
Type 42" - Kemampuan belah hingga ketebalan 40Cm
Type 44" - Kemampuan belah hingga ketebalan 50Cm
Type 50" - Kemampuan belah hingga ketebalan 80Cm
Type 60" - Kemampuan belah hingga ketebalan 100Cm
Sesuai dengan kemampuannya, maka mesin bandsaw dari type 42" keatas biasa dilengkapi dengan lori / kereta / feed carriage. Karena dalam proses kerjanya, kayu sudah tidak dapat diangkat dan didorong dengan tenaga manusia. Kapasitas ketebalan belah kayu diatas, masih tergantung dari power / tenaga penggerak yang dipasang pada mesin bandsaw tersebut.
Tenaga penggerak untuk mesin bandsaw biasa dijual terpisah, karena bisa menggunakan tenaga listrik (electric motor / dinamo) atau menggunakan diesel engine (mesin diesel)
Spoiler for Table Band Saw:
3. Double Planer
Mesin ini menghaluskan/menyerut bahan baku kayu sekaligus dua sisi sejajar, atas dan bawah.
Setelah melalui mesin ini batu bahan baku dapat diproses ke mesin multi rip saw.
Spoiler for Double Planer:
4. Multi Ripsaw
Berfungsi untuk membelah kayu sekaligus menjadi beberapa ukuran.
Spoiler for Multi Ripsaw:
5. Single Ripsaw / Straight Line Ripsaw
Mesin ini berfungsi membelah kayu, hanya menggunakan 1 mata circular saw.
Kelebihan mesin ini, kayu otomatis masuk ke mesin dan hasil pemotongan lurus.
Spoiler for Single Ripsaw / Straight Line Ripsaw:
6. Table Saw
Mesin ini termasuk mesin standar, digunakan untuk memotong dan membelah kayu.
Mesin table saw type tilting arbor, dapat juga untuk membelah kayu pada sudut kemiringan tertentu.
Hasil kelurusan dari mesin ini tergantung ketrampilan operator.
Spoiler for Table Saw:
Kemampuan belah/potong mesin kayu tergantung dengan kapasitas tenaga motor penggerak (dinamo).
Dapat menjadi acuan, tenaga penggerak 1Hp kemampuan ketebalan potong 1Cm untuk jenis kayu keras dan untuk jenis kayu lunak tenaga penggerak 1Hp kemampuan ketebalan potong 2Cm.
Tetapi acuan diatas dapat berubah tergantung dengan ketajaman mata circular saw, bila mata circular saw tumpul maka akan membebani kemampuan mesin/motor penggerak.
SUMBER
