Jam Digital 6 Digit Dengan IC CMOS


kaskus-image


1 Hz Clock Generator

Ic yang kita gunakan adalah CMOS 4060 (14 bit binary counter) yg sangat compact karena memiliki input langsung dari xtal. Kali ini yg kita gunakan adalah xtal yang umum dijumpai pada mesin jam baik jam dinding ataupun jam tangan. Frekuensi yg dimiliki oleh xtal ini adalah 32,768 khz.

kaskus-image

Kenapa dipilih angka 32,768 khz ? perhatikan rumus dari ic counter 14 bit yg ditunjukkan dari gambar berikut:

kaskus-image

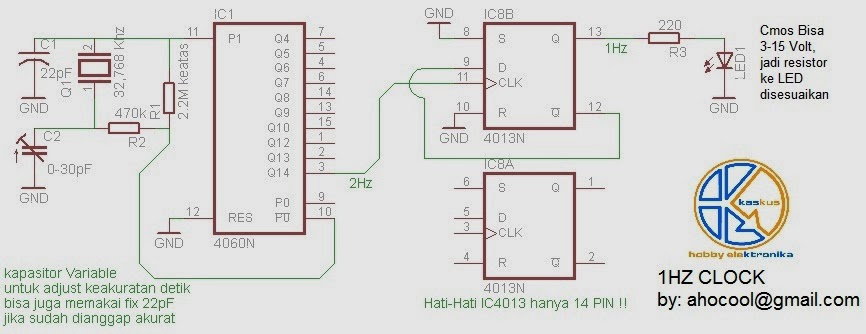

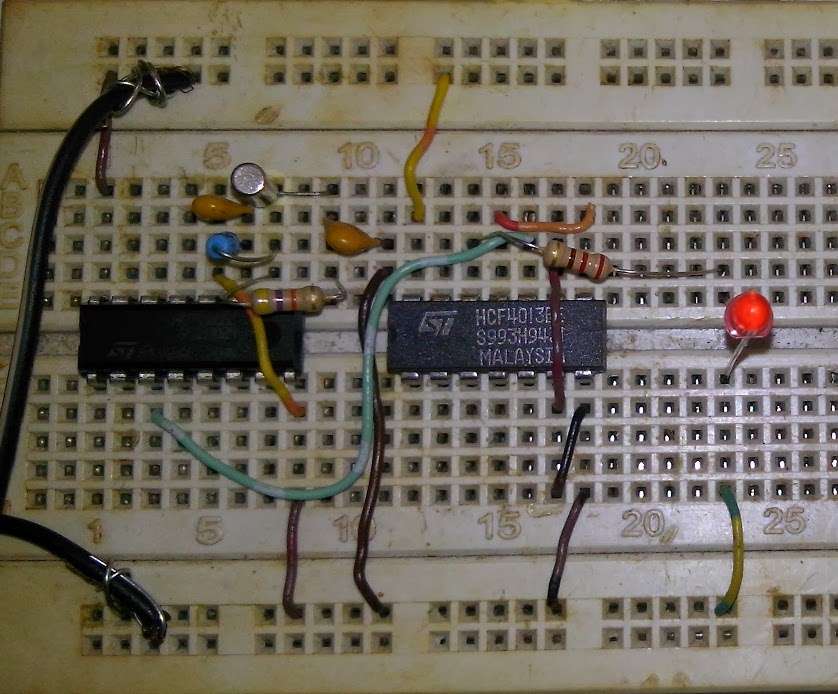

Sehingga pada output Q14 ( pin 3 )akan membagi clock input (32,768 kHz) menjadi 2Hz. Masih kurang karena yg kita inginkan adalah pulsa 1Hz maka kita perlukan pembagi 2 bisa menggunakan JK flip-flop (4013) atau IC yang umum dibahas di blog ini menggunakan pembagi 10 atau decade counter 4017, dengan melakukan reset ketika mencapai stage ke 3. Sebagai project awal untuk mendapatkan clock 1 Hz ikuti skematik berikut:


kaskus-image

kaskus-image

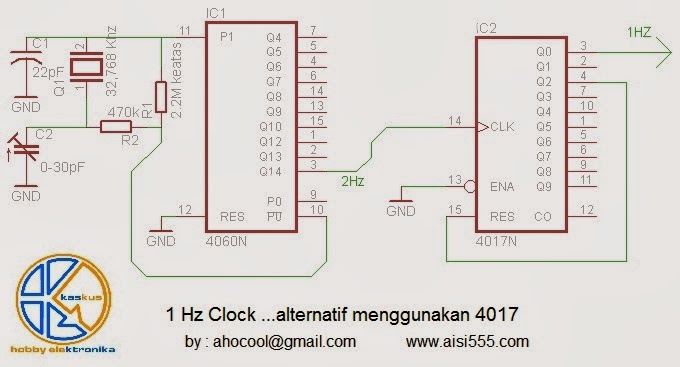

Alternatifnya menggunakan 4017 seperti gambar skematik dibawah ini :


kaskus-image

Sesuai dengan karakteristik dari xtal memerlukan load capacitor sebesar 18-30 pF. Dikarenakan keakuratan yg cukup kritikal maka dapat diberikan kapasitor variabel pada salah satu kaki xtal dan kemudian diputar-putar untuk mendapatkan keakuratan yg diinginginkan. Bagaimana mengetestnya? Jika ada frequency counter atau oscilloscop atau AVO meter yg agak mahal dengan fasilitas freq. counter , hubungkan dengan kaki 7 (Q4) dari 4060 dan pembacaan diharapkan berkisar 2048 Hz.

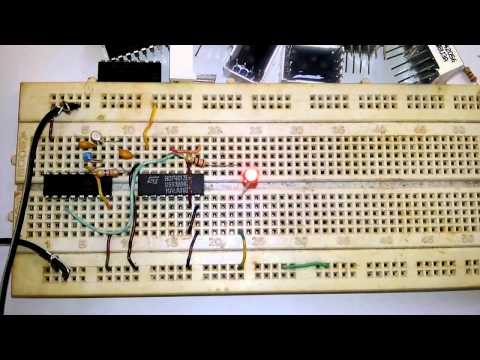

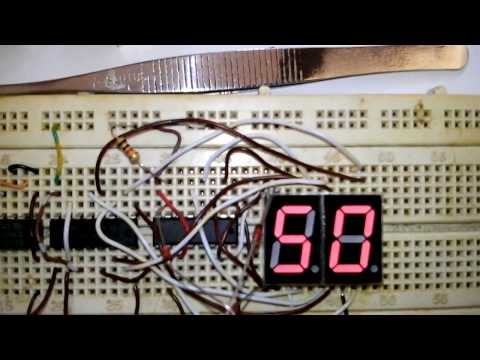

Hasilnya seperti pada video berikut ini:





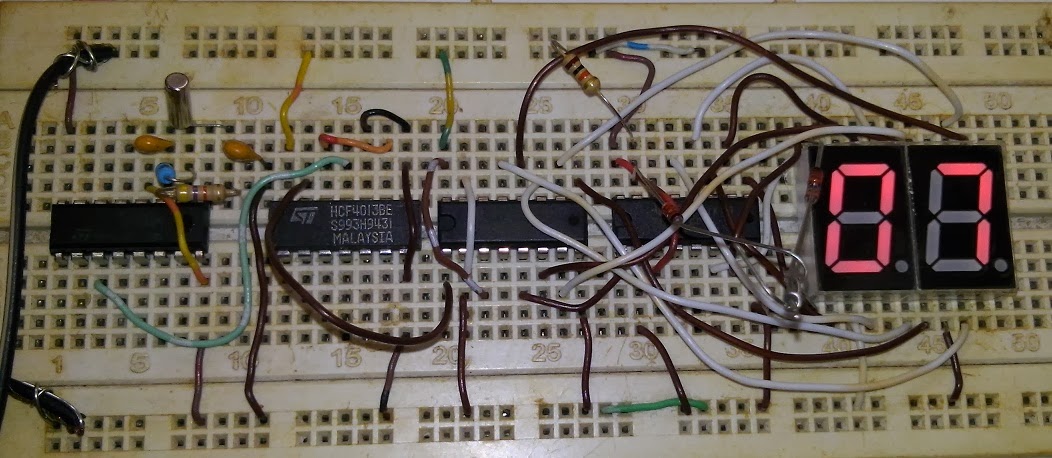

Pencacah Modulo 60 dan 24

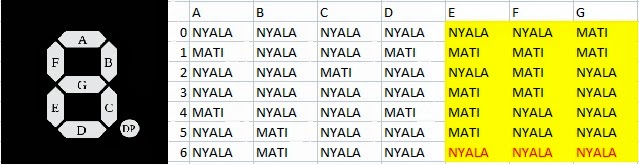

IC Cmos 4026 yang dicascade akan menghasilkan susunan counter bermodulo pangkat 10 sehingga tidak cocok untuk jam yang bermodulo 60 (pada detik dan menit) serta bermodulo 12/24 pada Jam. Bagaimana mendeteksi kondisi ketika 7 segment mencapai 60 dan kembali reset ke 0 ? Perhatikan tabel 7 segment (puluhan saja , satuan diabaikan karena modulo 10) berikut ini.

kaskus-image

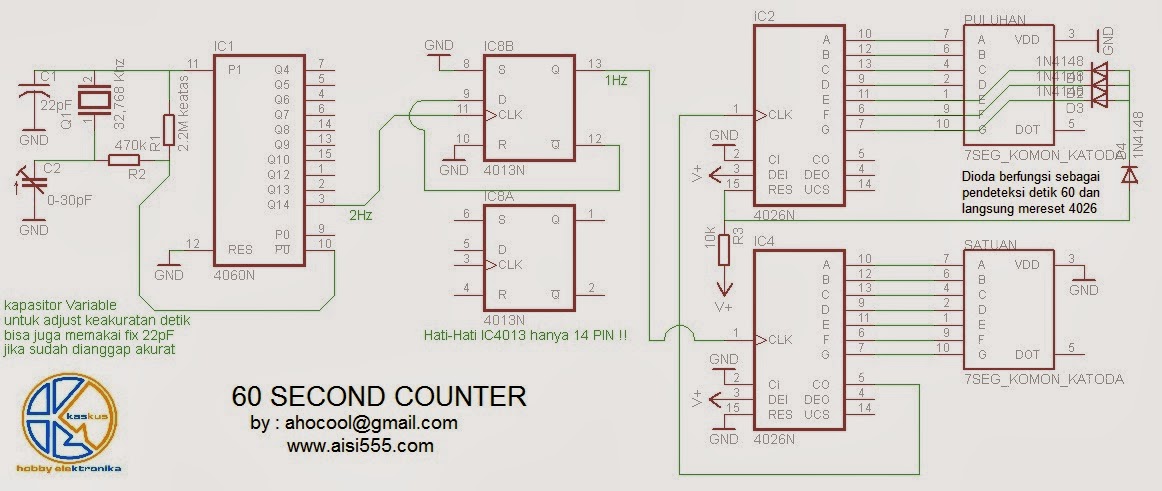

Secara kebetulan ( atau tidak ) kita diuntungkan dengan deteksi digit angka 6 yg memiliki kondisi segment yang berbeda dengan digit lainnya yaitu pada segment E-F-G. Jadi dengan memanfaatkan dioda saja sudah dapat memberikan reset pada IC 4026. Rangkaiannya seperti berikut:

kaskus-image

kaskus-image

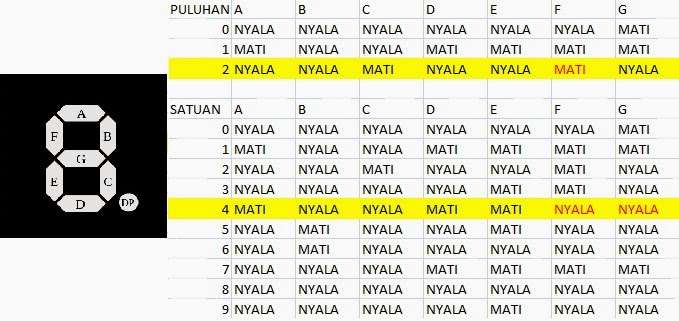

Bagaimana dengan Modulo 24 ? kita akan mendeteksi di 2 tempat yaitu puluhan dan satuan. Kembali kita perhatikan tabel segmennya.

kaskus-image

Bingung juga menentukan kenapa 3 segment berwarna merah ini yg dideteksi, TS saja agak kesulitan menganalisa tapi pada dasarnya kondisi ini akan menyebabkan saat counter jam mencapai digit 24 maka akan mereset 4026 yg mengontrol jam.



JAM 6 DIGIT FULL CMOS

kaskus-image

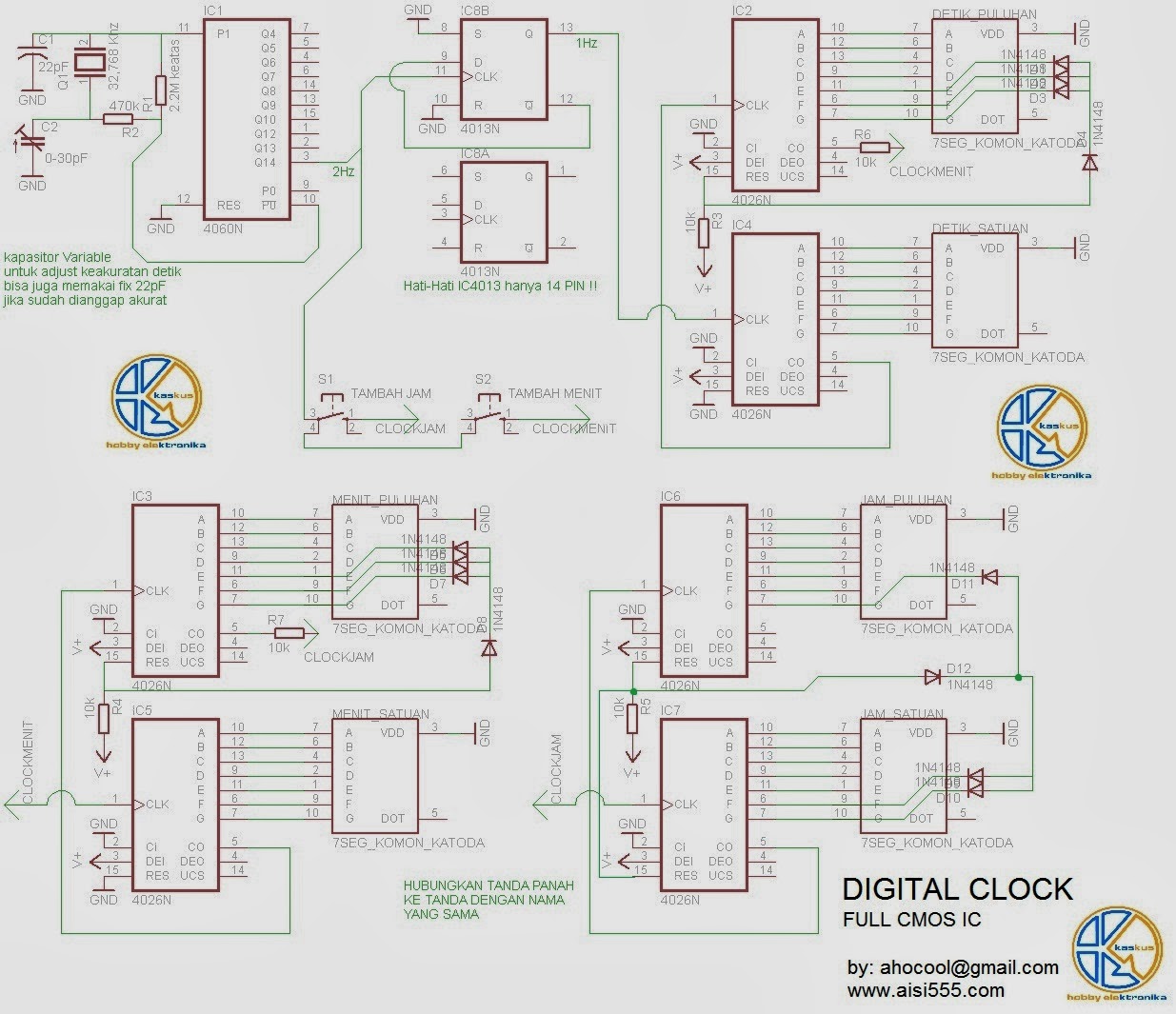

Mari kita menuju ke perangkaian jam 6 DIGIT FULL CMOS. Karena kita menggunakan CMOS maka range tegangan supply yg digunakan cukup lebar berkisar 3-15 volt. Komponen yg digunakan cukup sedikit seperti gambar diatas akan tetapi diperlukan kabel jumper ke PCB atau Breadboard yg lumayan banyak. Skematik yg digunakan dan daftar komponennya seperti berikut ini . Klik pada gambar jika dirasa kurang jelas.

kaskus-image

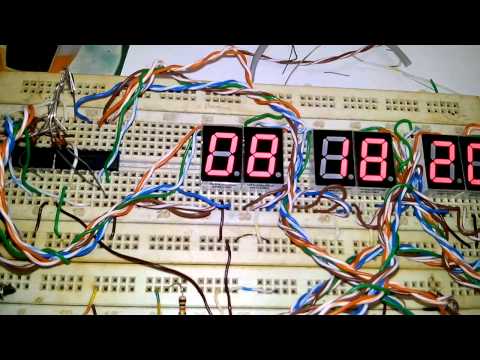

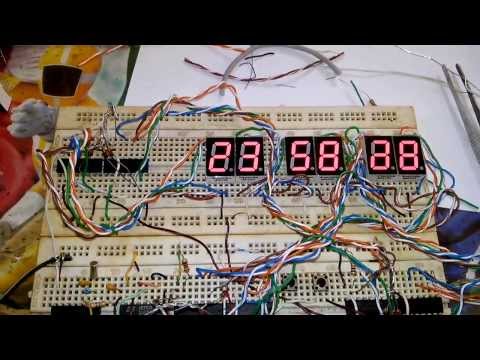

Hasilnya seperti pada video berikut ini :

TESTING




JAM BENERAN

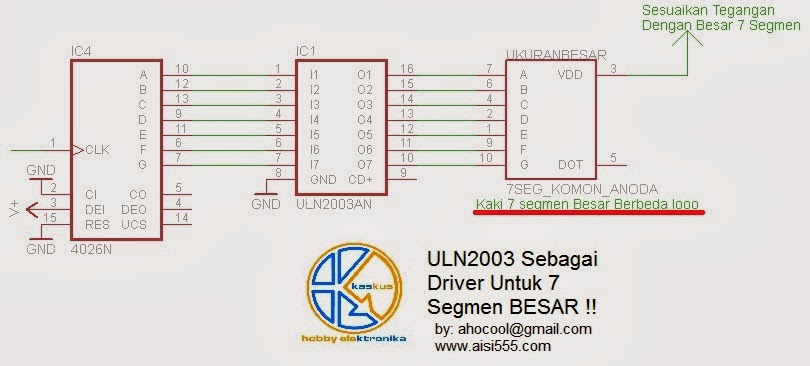

Simple bukan ? Bagaimana jika menggunakan 7 segment yg besar? Pada umumnya 7 segment besar menggunakan mode common anoda dengan susunan kaki yg berbeda. 4026 memiliki output aktif high sedangkan 7 segmen common anoda membutuhkan aktif low sehingga untuk membalik logika bisa menggunakan transistor NPN atau lebih simplenya menggunakan IC ULN2003 seperti pada skematik berikut ini.

kaskus-image


SELAMAT MENCOBA ...
