Bersumber dari Bridge Management Systems (BMS 1992), terdapat bentang ekonomis jembatan yang menghubungkan tipe bangunan atas jembatan dengan panjang bentang utamanya, berikut diagramnya:

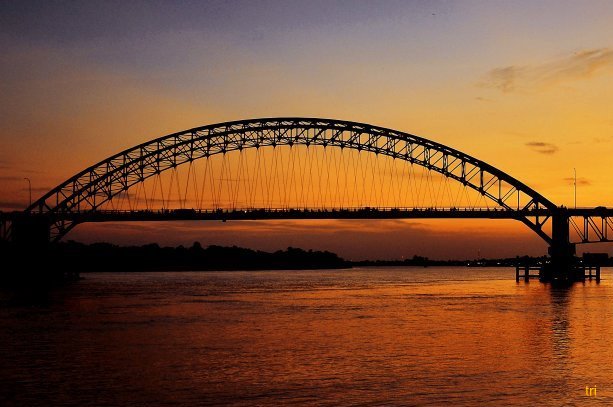

terlihat bahwa jembatan tipe rangka baja memiliki bentang ekonomis pada rentangan 40m s/d 200m meskipun kenyataan dilapangan tidak pernah dibuat jembatan rangka baja lebih dari 100m terkecuali jika termasuk jembatan khusus bentang panjang seperti :
jembatan teluk mesjid,


jembatan batanghari


jembatan martadipura


dan lain-lain.

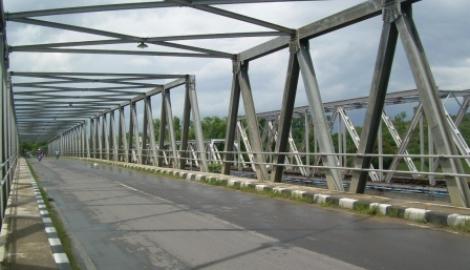

Jadi untuk jembatan standar, tipe bangunan atas rangka baja menempati posisi bentang ekonomis 40m sampai 100m berdasarkan kondisi di indonesia.

Tipe jembatan standar (untuk lalu lintas) yang ada di Indonesia ada beberapa macam, diantaranya :

tipe Callendar Hamilton (CH) dari Inggris,


tipe Australia,


tipe Belanda,


sejalan dengan diberikannya kewenangan setiap wilayah dalam pengadaan rangka baja, maka sesuai dengan fungsi direktorat jenderal bina marga :

1. Perumusan Jakstra di bidang BM, meliputi penyelenggaraan jalan nasional, provinsi, kabupaten, kota, dan desa;

2. Pelaksanaan Jakstra penyelenggaraan BM termasuk penyusunan program dan anggaran, evaluasi kinerja pelaksanaan kebijakan, pengembangan sistem pembiayaan dan pola investasi serta penanggulangan darurat dan rehabilitasi kerusakan jalan akibat bencana alam;

3. Penyusunan norma, standar, pedoman, prosedur, dan kriteria di bidang bina marga;

4. Pemberian bimbingan teknis dan evaluasi bidang bina marga termasuk pembinaan sistem jaringan jalan provinsi, kabupaten, kota, dan desa termasuk pembinaan kelembagaan dan pemberdayaan masyarakat;

5. Pengembangan kemampuan teknis di bidang bina marga; dan

6. Pelaksanaan administrasi direktorat jenderal bina marga.


maka untuk menghindari hasil desain jembatan rangka baja yang tidak memenuhi kriteria desain, direktorat bina teknik - ditjen bina marga sudah mengeluarkan spesifikasi interim pengadaan rangka baja dan spesifikasi khusus jembatan baja.
Kedua spesifikasi tersebut bisa didownload dibawah ini....

[url]http://www.4*shared.com/web/preview/doc/xW5z4bVDba[/url]
[url]http://www.4*shared.com/web/preview/doc/wDuEuiGeba[/url]

hilangkan dulu tanda asteriknya ( * ) setelah itu bisa didownload...
