SUMP skimmer adalah skimmer yg ditaruh diluar aquarium
Dicopy dari trit tetangga:
http://www.reefworkshop.com/DIY_prot...inskimmer1.htm
Diterjemahkan oleh TS (Maaf kalo kurang pas)
Di "Indonesiasi" oleh TS agar bahan-bahannya memiliki nama indonesia dan mudah dicari di pasaran indonesia
Keterangan:
Protein skimmer ini ditaruh di luar aquarium.
Kata-kata asli yang dirasa kurang perlu, tidak diterjemahkan oleh TS.

Penciptanya bilang: " I believe that after using this skimmer for over a year now that the design works very nicely. I consistently get skimmate and I have it tuned very nicely. It is easy to clean and has proven to be very durable."


BAHAN:


Peralatan:

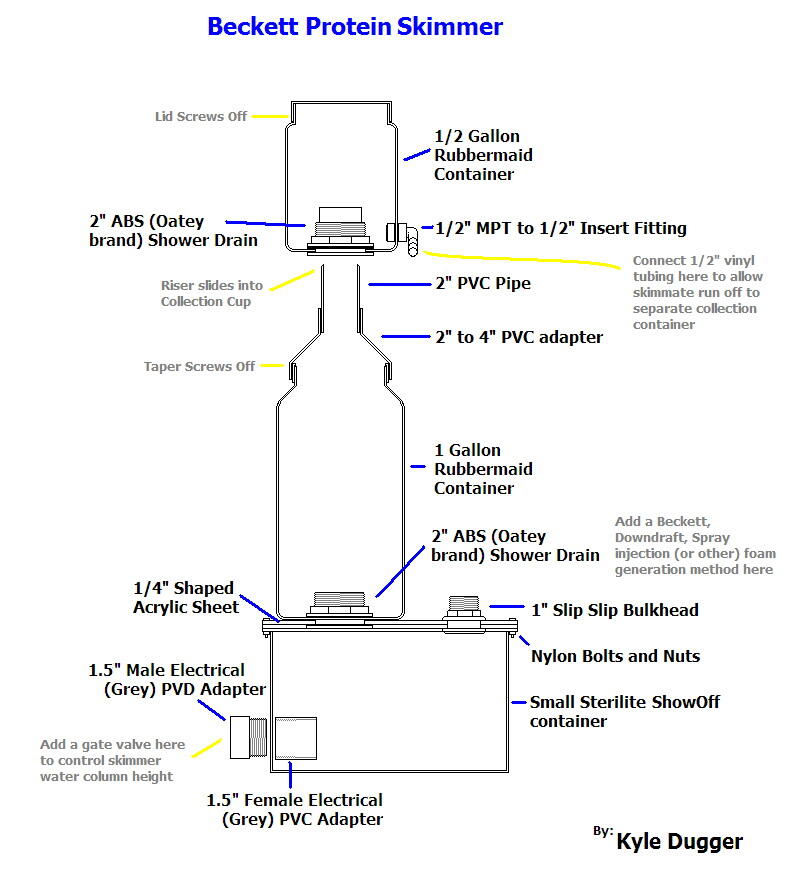

Bentuk Jadi Skimmer

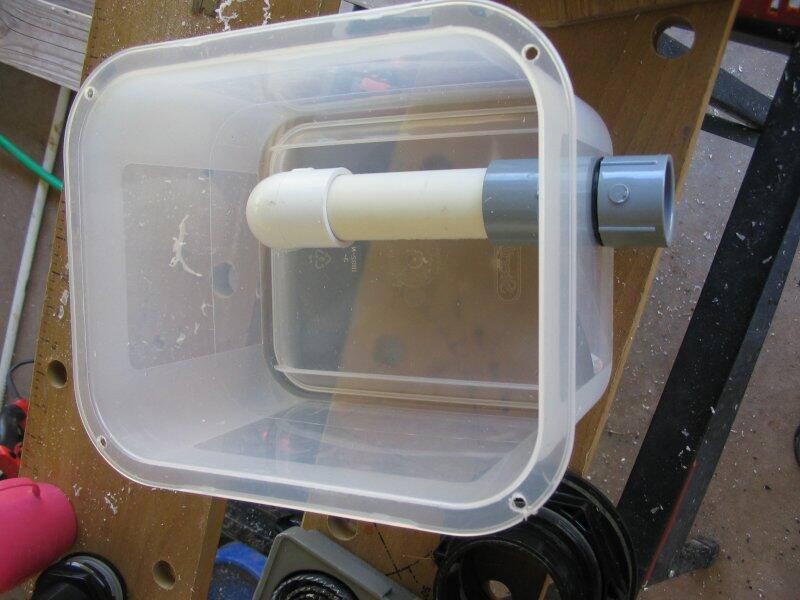

Box Plastik Skimmer

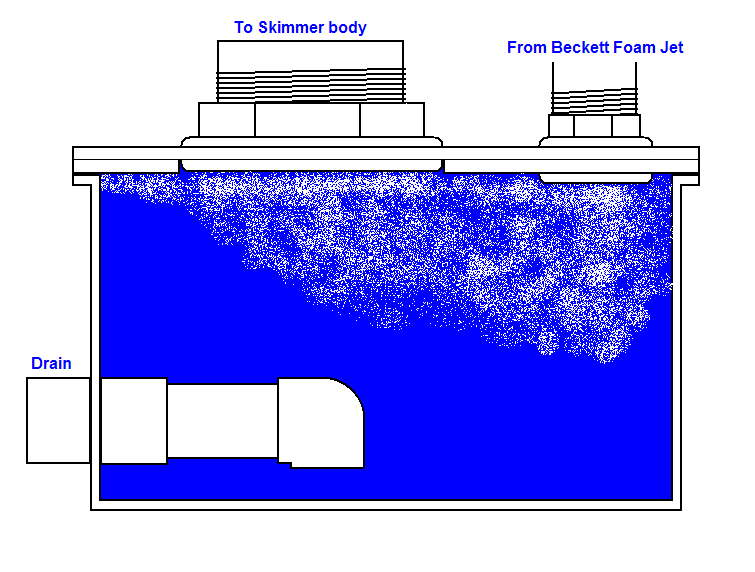

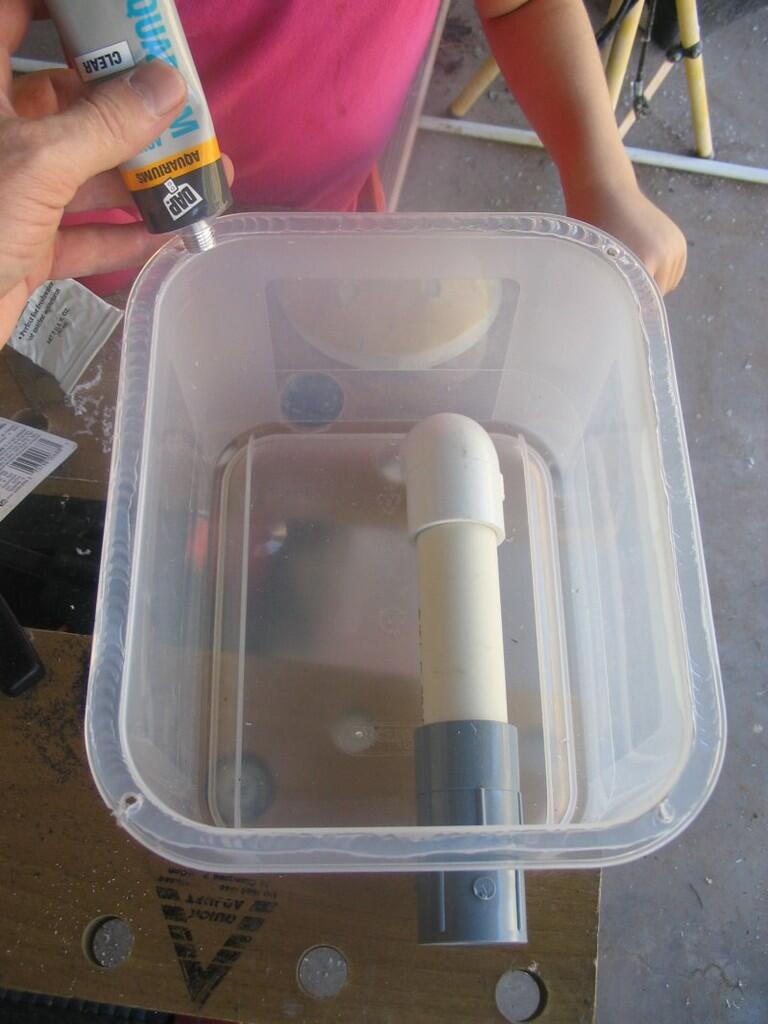

Perhatikan lubang2 dibibir box untuk tempat mur baut stainless, semakin besar boxnya semakin banyak mur-bautnya agar tidak bocor. Buat lubang agak ke bawah untuk pembuangan, jangan lupa ukur L Bow agar dapat menghadap ke bawah (lihat gambar). Pasang sok drat luar dan sok drat dalam di lubang yang di buat pada samping box tadi. Sebaiknya pakai karet seal (beli di toko bangunan). Ukuran pipa sebaiknya 1'' supaya mudah mencari karet sealnya (ditempat ane cuma ada seal 1'').

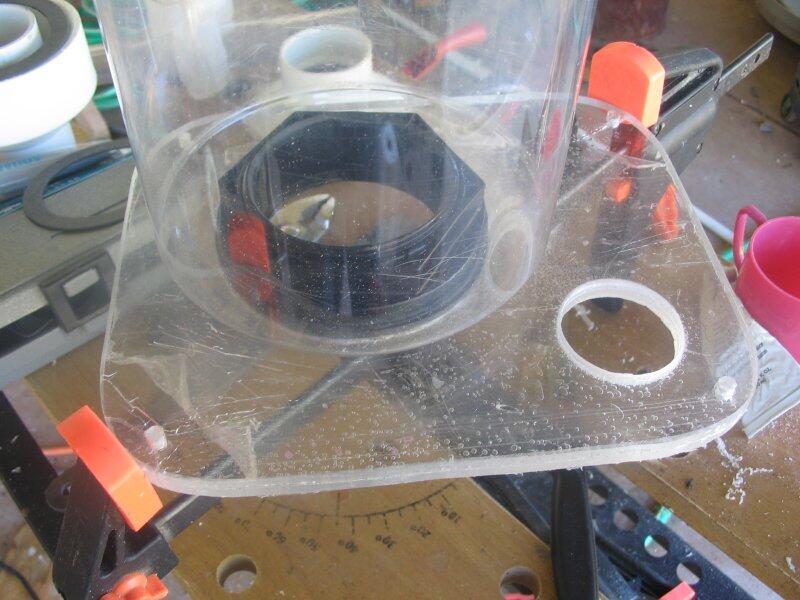

Tutup Skimmer dibuat dengan akrilik 5mm, 2 lapis yg dilem dengan lem aquarium karena lubangnya sengaja dibuat besar kecil agar kepala sok drat tandon dapat duduk dengan baik. Harus di ingat bahwa tidak boleh ada ruang udara didalam box .

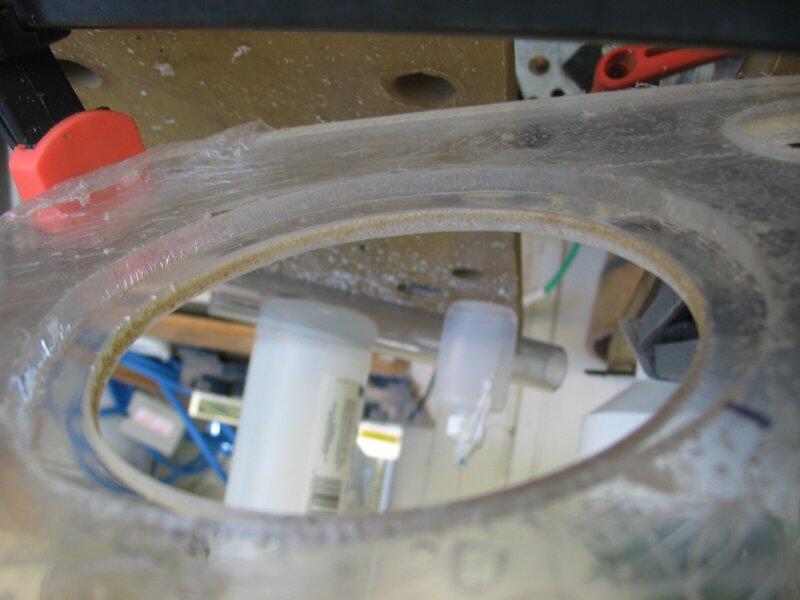

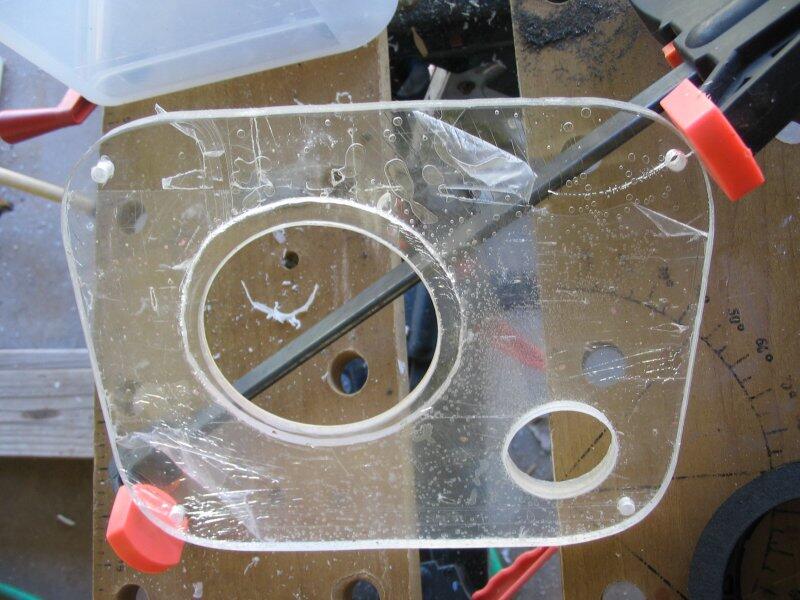

Detail pembuatan tutup agar lebih jelas:

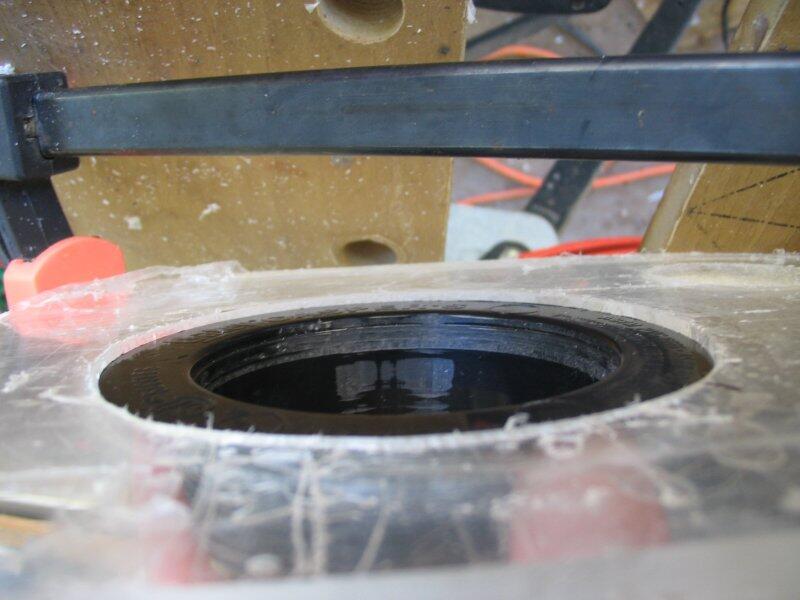

Sengaja dibuat 2 lapis dengan lubang tidak sama besar sehingga sok drat dapat tertanam dalam tutup

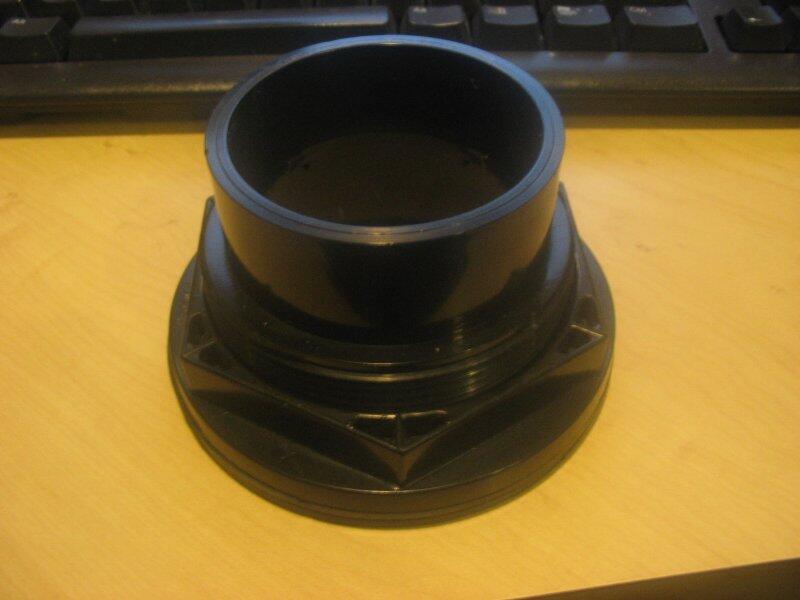

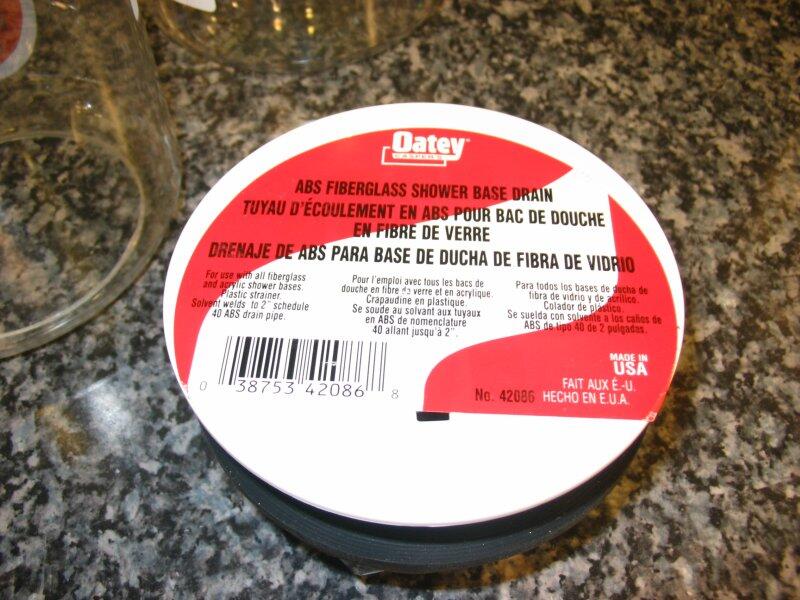

Di situs sononya dianjurkan menggunakan lubang pembuangan drainase seperti gambar dibawah ini. bila susah cari bisa diganti dengan sok drat luar & dalam yg seukuran terus dibuang soknya.

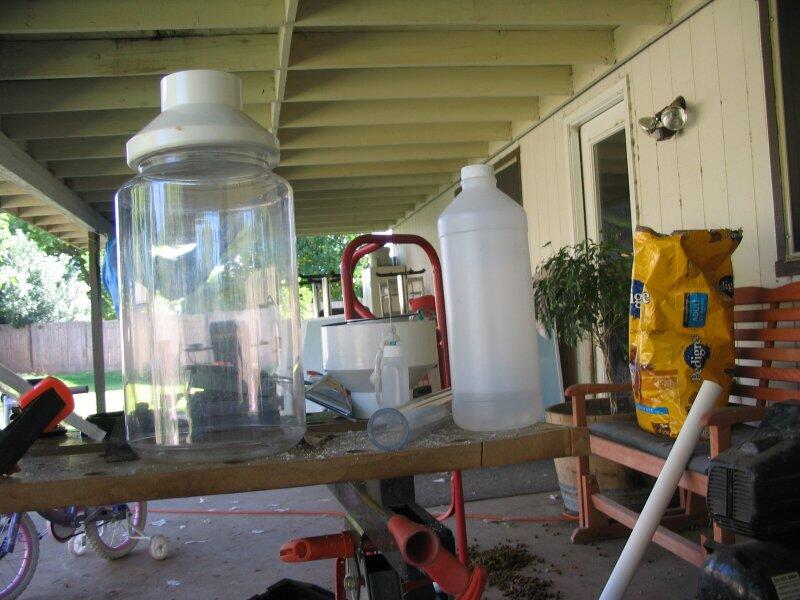

Badan skimmer dibuat dari toples akrilik ukuran 2 liter / 1 gallon (1 us gallon = 3,78 liter) juga boleh. Modif ala indo aja dengan bahan yg ada. Jangan lupa beli yg besar sama kecil (setengahnya)

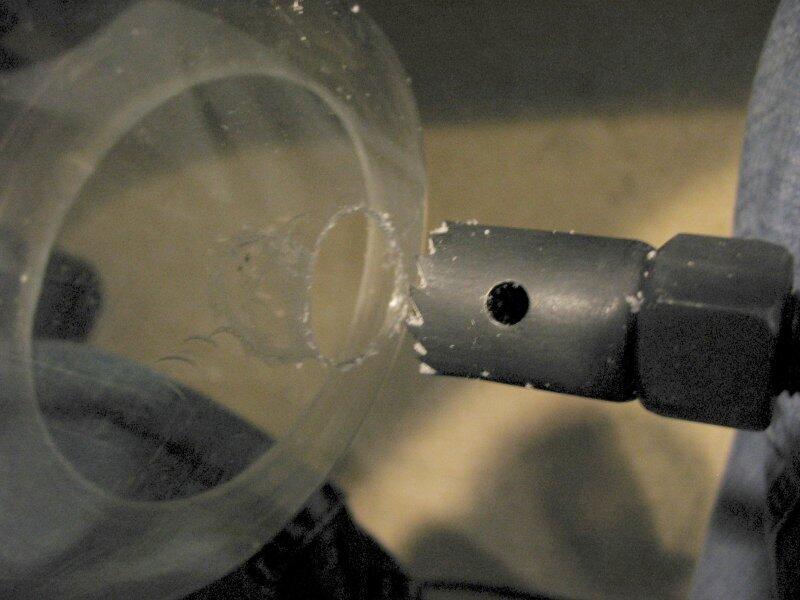

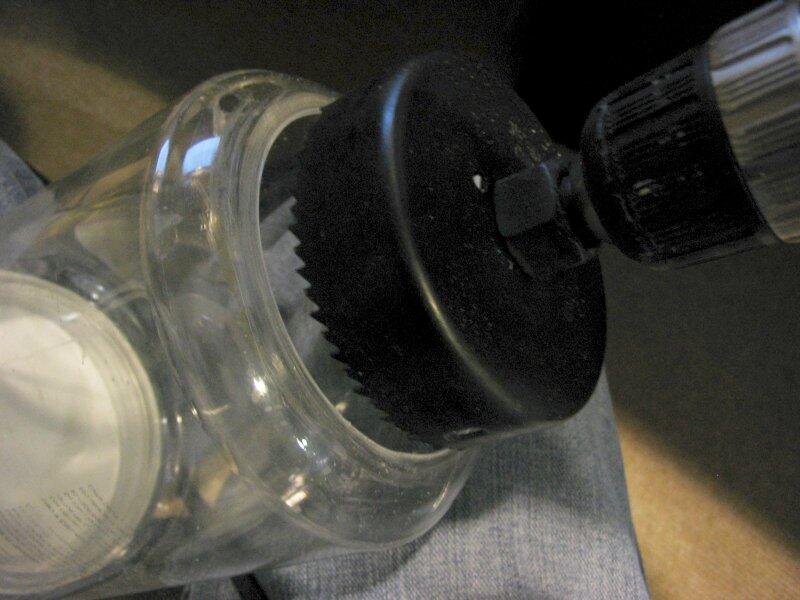

Lubangi toples dengan Hole Saw (mata bor gergaji untuk bikin lubang) sebesar sok drat luar dan dalam yg dimaksud.

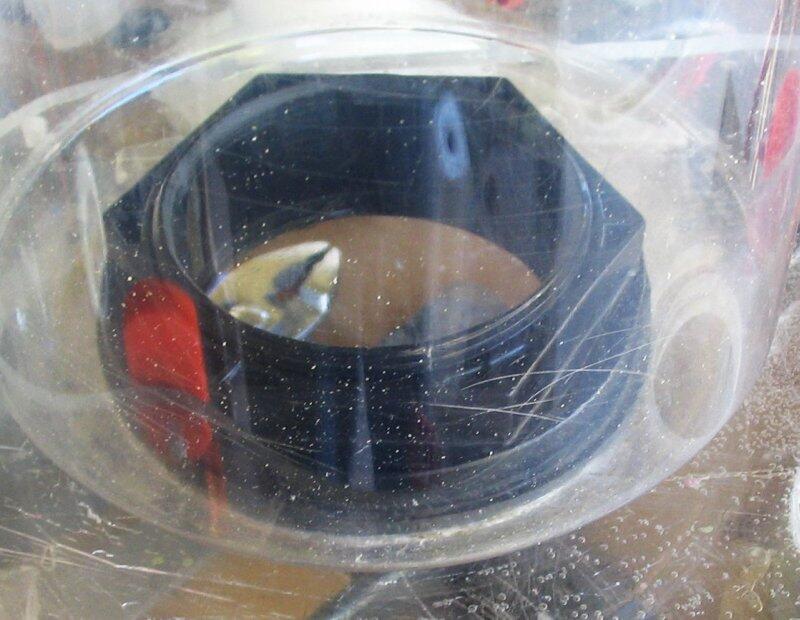

Pasang pada tutup box, jangan lupa pasang karet sealnya agar tidak ada kebocoran.


Karena box bagian bawah (?) tidak perlu dibuka tutup lagi maka pasang ...
maaf ane agak bingung terjemahannya: Since we won't have access once we put the lid on the box, install the foam jet bulkhead at this time as well. (Yes, I actually am using something for what it was made for!
Jadi lihat gambar aja dech


Beri lem silikon pada bibir tutup sebelum memasang tutup akriliknya (kemudian langsung di baut).

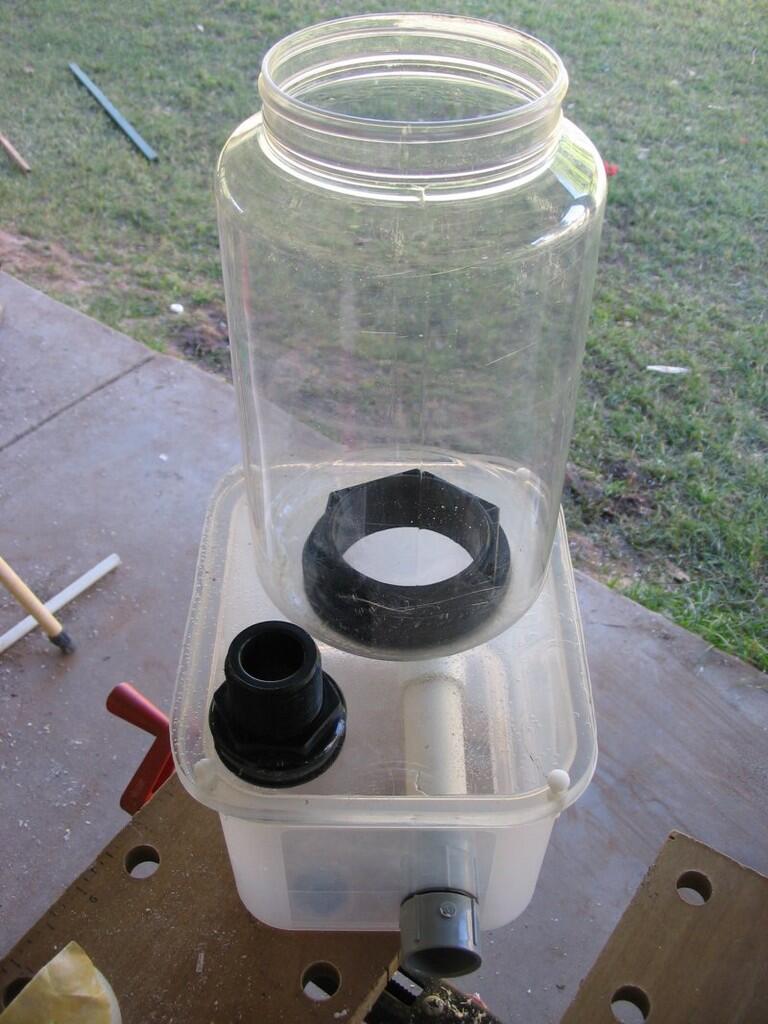

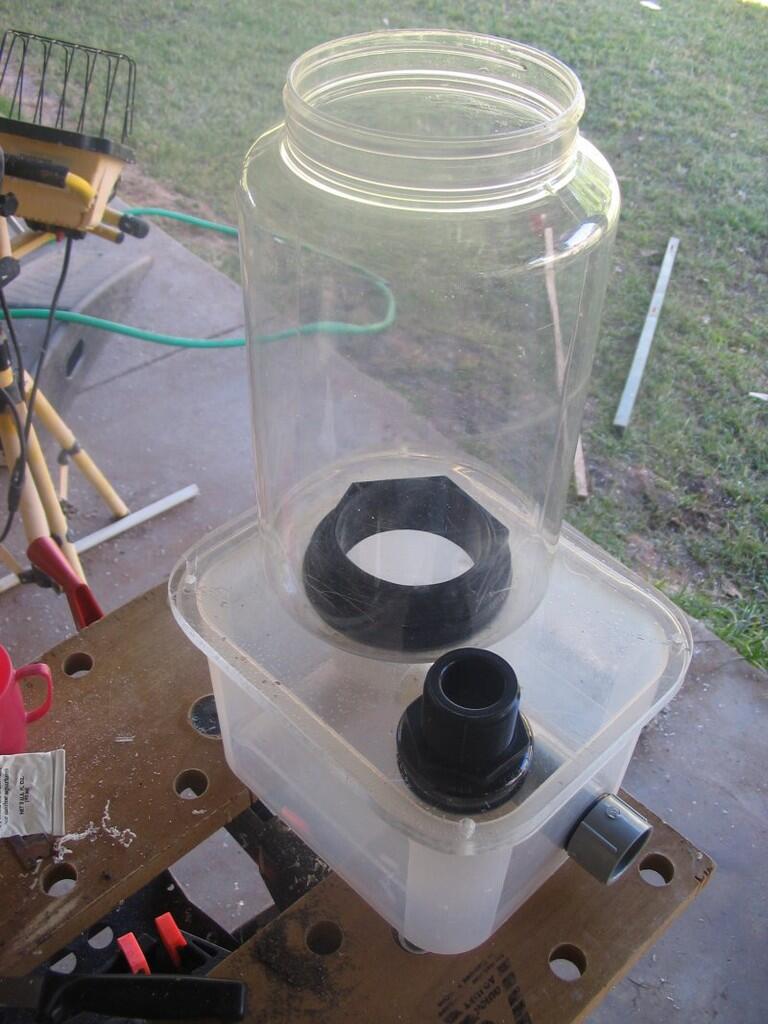

Jadilah bagian pertama


BAGIAN 2
Pembuatan tutup toples skimmer bag A
PERHATIAN: Tutup toples jangan dibuang karena akan dipakai.
Bentuk jadinya begini:

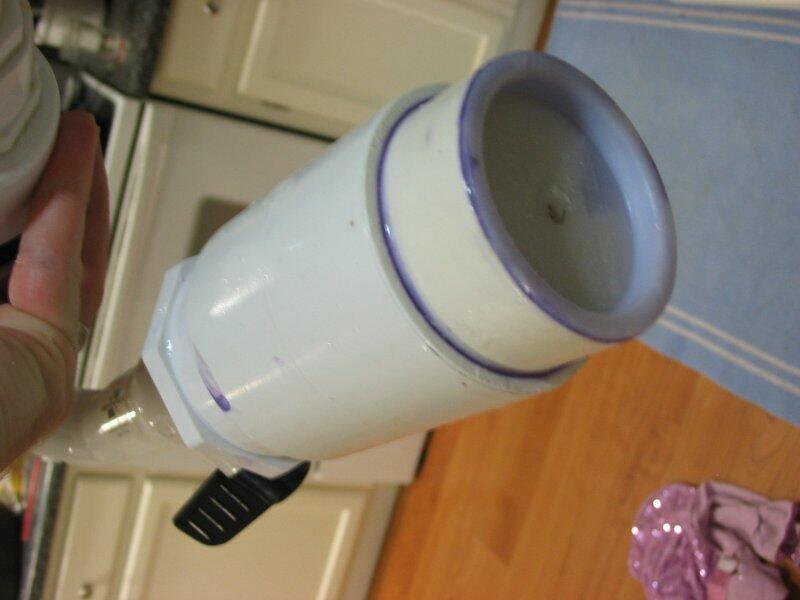

Detail tutup digabung dengan reducer PVC (kemudian di lem mati)

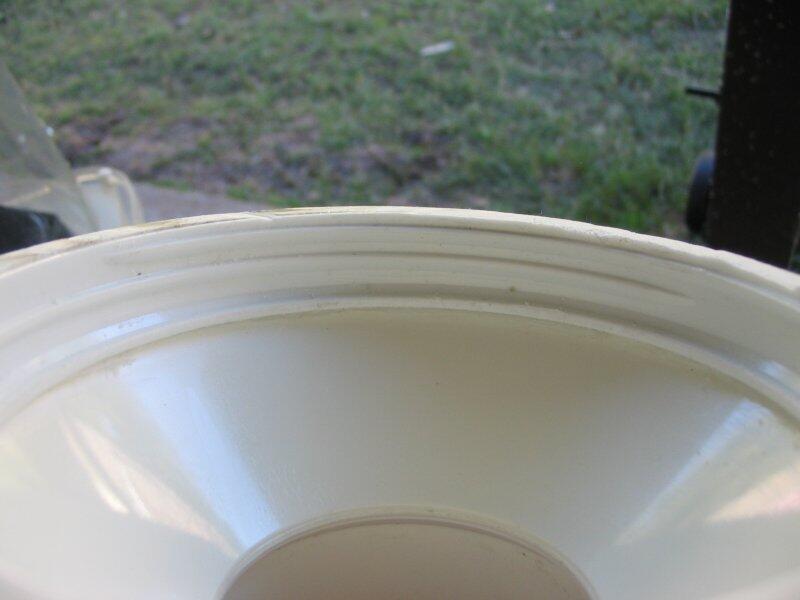

Jadi tutup bagian atas dapat di buka tutup dengan diputar. Pada saat membuang bagian tengah tutup toples perhatikan agar bagian seal toples tidak terpotong, agar tidak bocor.

Bagian penampungan busa:

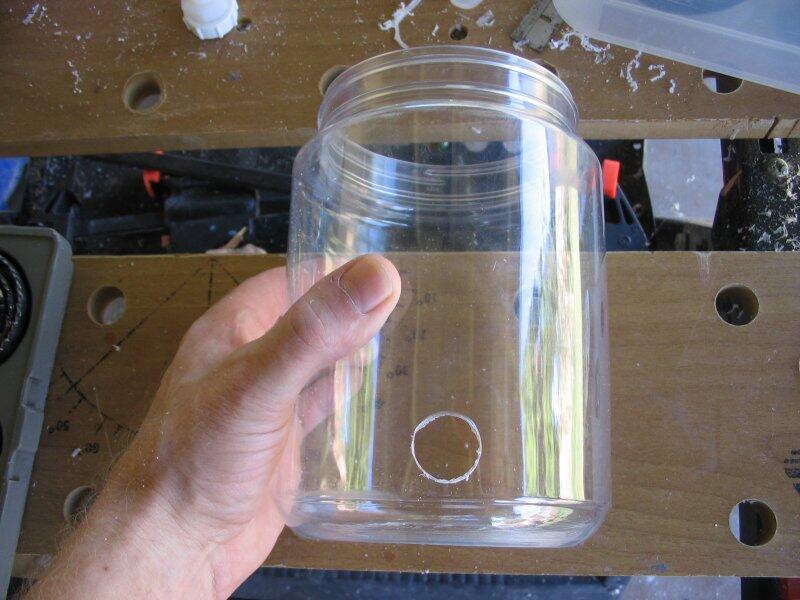

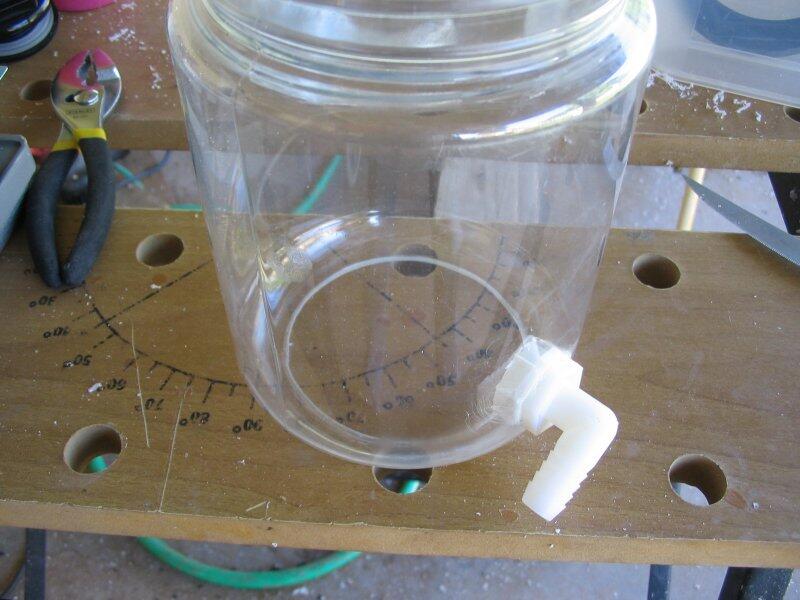

Lubangi samping bawah toples untuk pembuangan, diameter sesuai dengan peralatan yang ada.

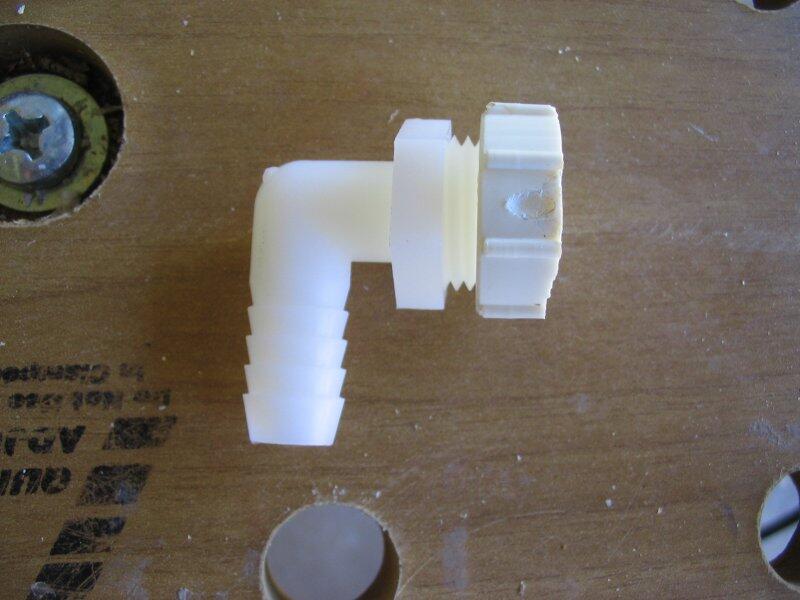

Untuk dipasangi ini loh gan:

Jadinya gini gan:


anjuran dari si agan penciptanya:
To be supplemented as I get feedback.



Update dari penciptanya:
I made a two changes to the skimmer after the build one was mentioned: The upsizeing of the outlet bulkhead from 1" to 1.5". The second is the addition of a bubble path tube from the foam jet inlet to the base of the skimmer body.

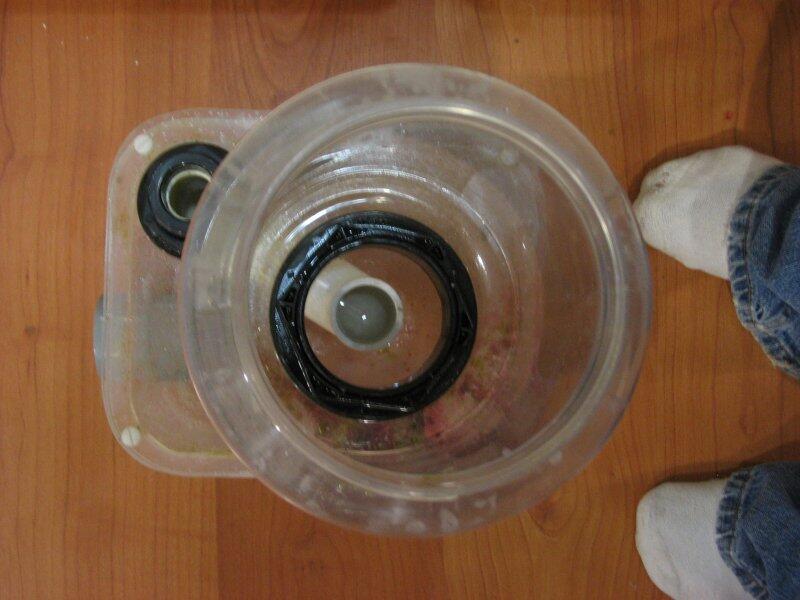

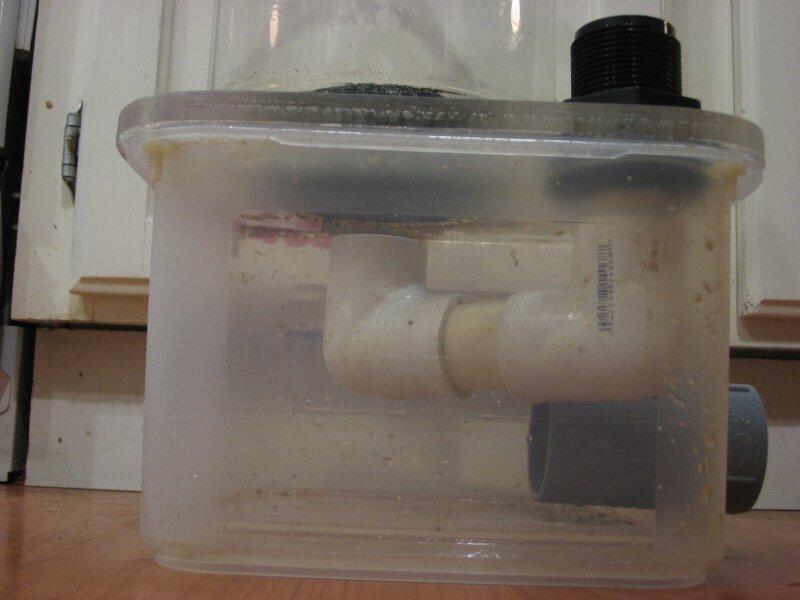

Here's the tube to direct the bubbles to the center under the skimmer body. You can also see the bigger drain line.

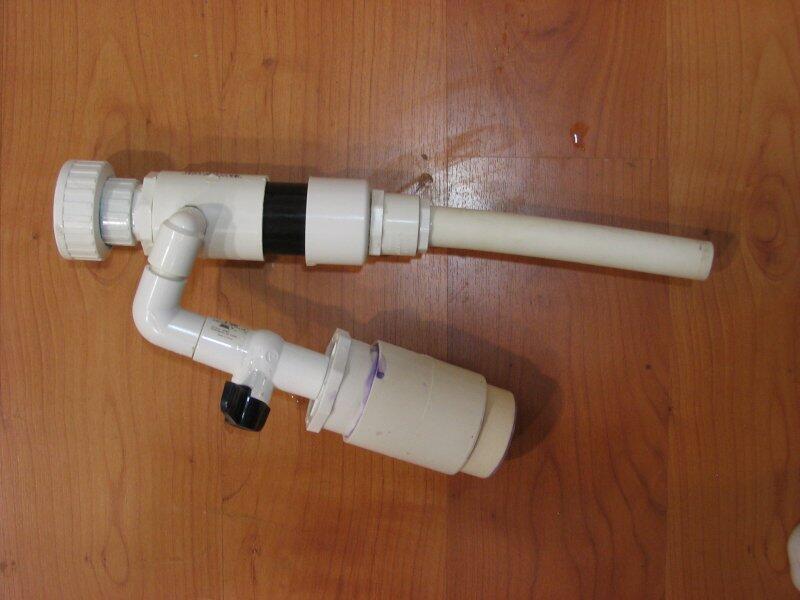

Here's my becket housing. The valve is for the air inlet the large bell on the other side of the valve is the muffler. Boy does it work well. I can't hear the skimmer anymore, just the hum from the pump.


Semoga bermanfaat gan
