All About Antenna HT (Handy Talky)

Thread ini khusus untuk saling berbagi informasi dan review macam-macam antena HT (Handy Talky) yang ada dipasaran. Untuk pembahasan antenna diluar antenna HT, silakan dibahas pada thread yang sudah tersedia di Diskusi Antena Pemancar

Mudah-mudahan thread ini bermanfaat bagi rekan-rekan yang ingin memulai hobby radio amatir dengan menggunakan HT dan ingin mencari antenna yang tepat dan sesuai dengan budget. Serta ajang saling bertukar pengalaman antara rekan-rekan yang sudah berpengalaman.

Peraturan umum di thread ini :
1. Hanya diperkenankan untuk sharing info seputar antenna HT sesuai dengan judul . No junk post, untuk bertegur sapa silakan di thread Lounge RAKKUS
2. Gunakan quote/multiquote dalam menjawab pertanyaan yang muncul
3. Gambar berukuran besar mohon dispoiler ya
4. Tidak berdagang disini untuk berjualan silakan ke FJB atau
5. TS juga masih harus banyak belajar, bila ada kesalahan info mohon koreksinya.
6. Trit ini adalah ajang berbagi, bukan untuk saling mempertentangkan antenna. The choice is yours.
7. Sebisa mungkin gunakan pemahaman dan istilah yang semudah dan sesederhana mungkin agar trit ini tetap newbie friendly
8. Semoga bermanfaat

*NB: Buat om momods mohon maaf apabila dirasakan thread ini redundan dengan thread yang sudah ada. silakan dihapus saja.

Index Postingan

Mengenal Macam Konektor Antenna HT
Comet SMA-24 Mini Review
Tentang Antenna HT Motorola
Review Antenna HT : NH31 by om Chuya

Diubah oleh dwee 24-10-2013 19:09

289.8K

Kutip

602

Balasan

Komentar yang asik ya

Mari bergabung, dapatkan informasi dan teman baru!

Radio Komunikasi

646Thread•809Anggota

Tampilkan semua post

Mr.Chuya

24-10-2013 15:50

#117

Review Antenna HT : NH31

Setelah ditodong disini, maka ane yang nubi ini mencoba memberikan review hasil pengalaman pribadi dan berdasar alat ukur seadanya mengenai antenna HT ini.

Quote:

Catatan:

Quote:

Pengukuran melalui alat ini, tergantung pada medan di sekitar antenna, seperti adanya solid/metal object, dekat dengan badan, dst sehingga hasil bisa saja berubah. Pengukuran dilakukan seperti layaknya memegang Handy Talkie dengan object disekitarnya saat pengukuran dilakukan ada meja kayu, laptop/printer dan dinding kaca tembus pandang.
Testing lapangan dilakukan pada frekuensi 140.310 (direct), power high, sore hari.
HT tidak harus melulu keluar 5 watt saat di set ke HIGH, pada frekuensi tertentu high bisa kurang dari 5 watt, bahkan ada yang lebih dari 5 watt. Pada saat testing ini power out yang keluar berapa dari HT ane ga bisa check karena belum punya alatnya.

Quote:

Data dan Penampakan :

Quote:

Data Teknis : (menurut sampul plastiknya dgn editan minor)
Frekuensi : 144 MHz
gain : 3.00 dBi (145 MHz)
Impedance : 50 Ohm
Connector :BNC
Panjang : Minimal +- 23Cm , Maximal 130Cm
Berat : Tidak tertulis/disebutkan
Merk : N Antenna
Tipe : NH-31
Power Maximal : Tidak tertulis/disebutkan

Quote:

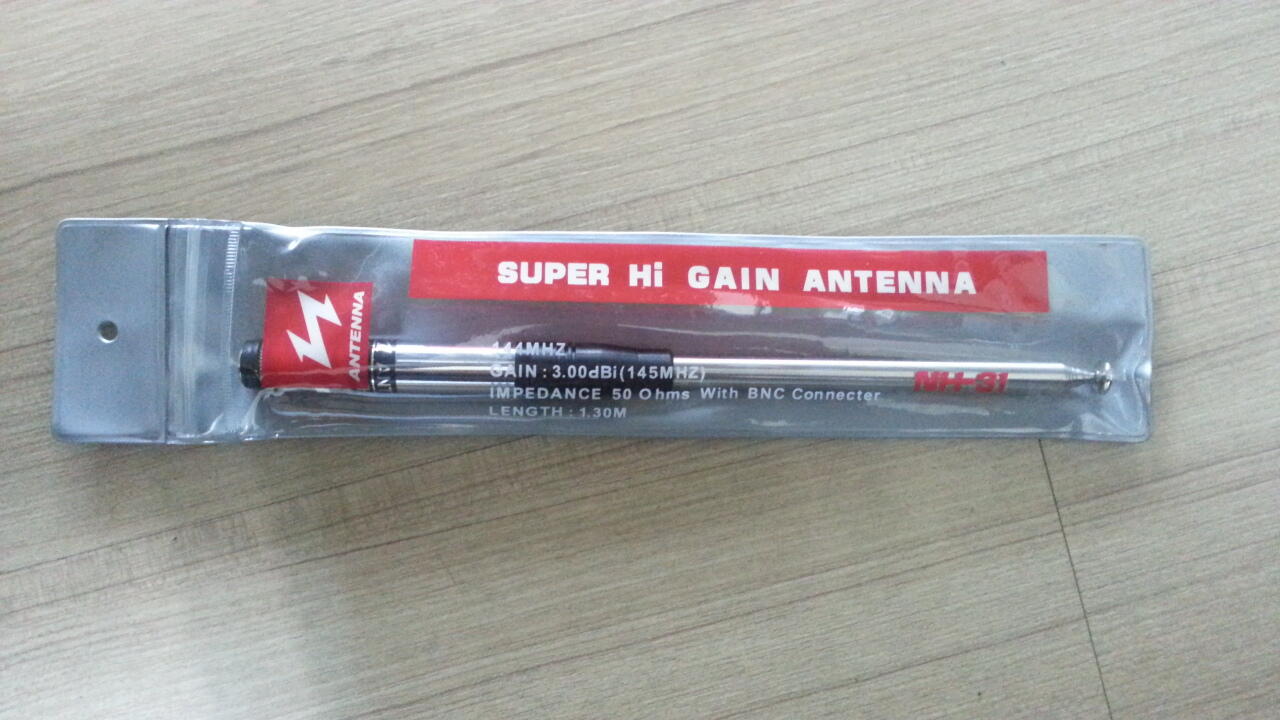

Spoiler for Penampakan 1:

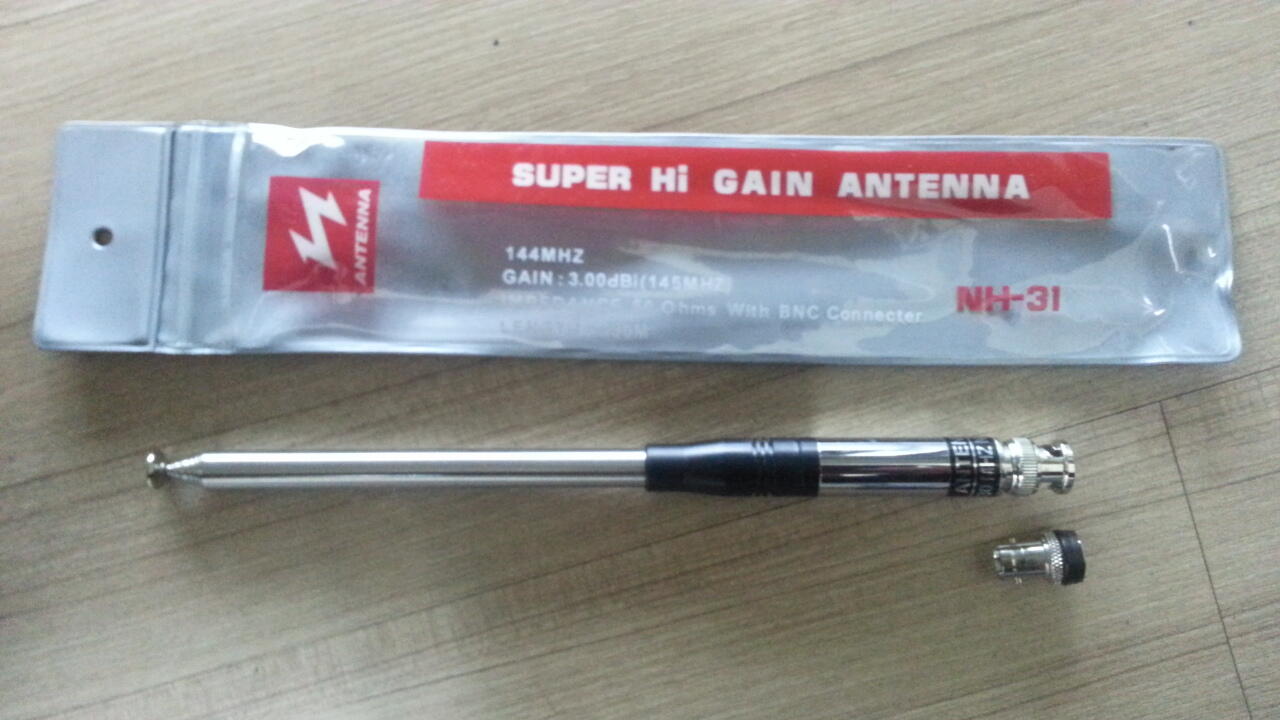

Spoiler for Penampakan 2: Plastik Pembungkus + Antenna + Adapter BNC to SMA:

Quote:

tambahan gambar :

Quote:

Original Posted By iklan36►

Ini fotonya yah klo ngk salah

Spoiler for N ANTENNA NH-31:

144mhz Gain : 3.00dBi (145mhz) Impedance : 50 ohma with bnc connector Lenght : 1.30m

kaskus-image

Sempat punya nih, tapi keseringan pakai akhirnya rusak juga konektornya.

Quote:

Q & A :

Quote:

Q: Tempat belinya dimana dan Harganya berapa Om ?
A: Antenna diperoleh di kawasan Glodok, dengan harga berkisar 65K (per Oktober 2013).

Q: Antenna ini buat DualBand ga ?
A: Tidak, Antenna ini khusus main di VHF saja walau tertulis di body antenna DualBand.

Q: Antenna ini bisa langsung dipasang/cocok ga dengan HT ane?
A: Antenna ini jenis konektornya adalah BNC Female, bila konektor Anda bukan dari jenis BNC Male, maka Anda perlu Adapter dahulu agar bisa menggunakan Antenna ini. Kasarnya .. Merk apapun HT ente asal ada adapter yg sesuai bisa gunakan Antenna apapun.

Q: Pakai adapter begitu bukannya tambah losses nya om?
A: Betul, seberapapun kecilnya pastinya ya menambah losses dan juga peningkatan SWR. Sebaiknya gunakan antenna yg sesuai dengan konektor HT tanpa adanya tambahan konektor ini. Namun jika terpaksa, gunakanlah adapter yg kualitas tinggi yang biasanya harganya lebih mahal di banding adapter biasa.

Q: Ga terlalu berat tuh Om ke HTnya karena panjangnya dan ga takut rusak konektor HTnya?
A: Antenna jenis ini bukan jenis yang untuk digunakan sambil berlari-lari atau diberlakukan sebagai joran pancing, jadi .. selama pemakaiannya CALM ga terlalu banyak gerak saat ngebrik ga perlu takut rusak deh ya.

Quote:

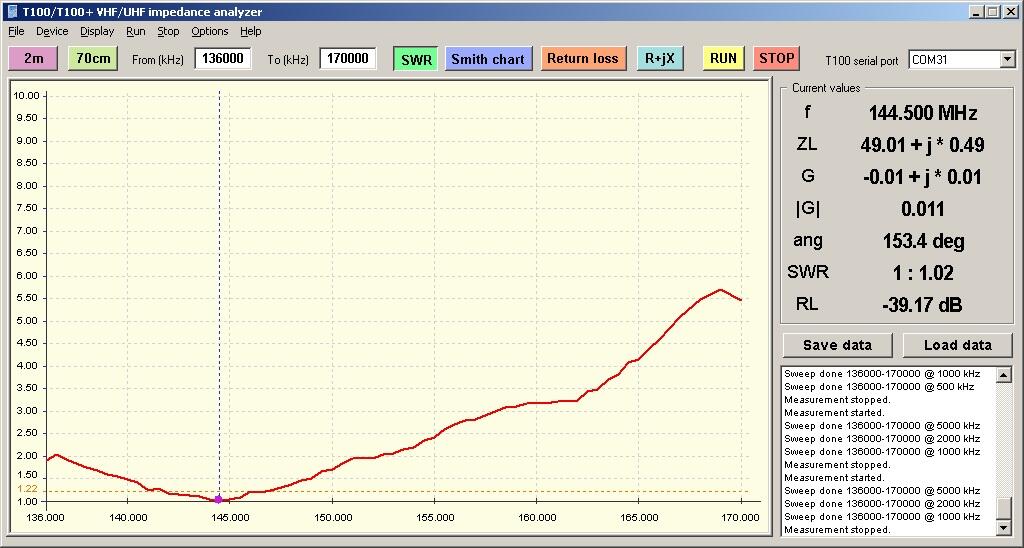

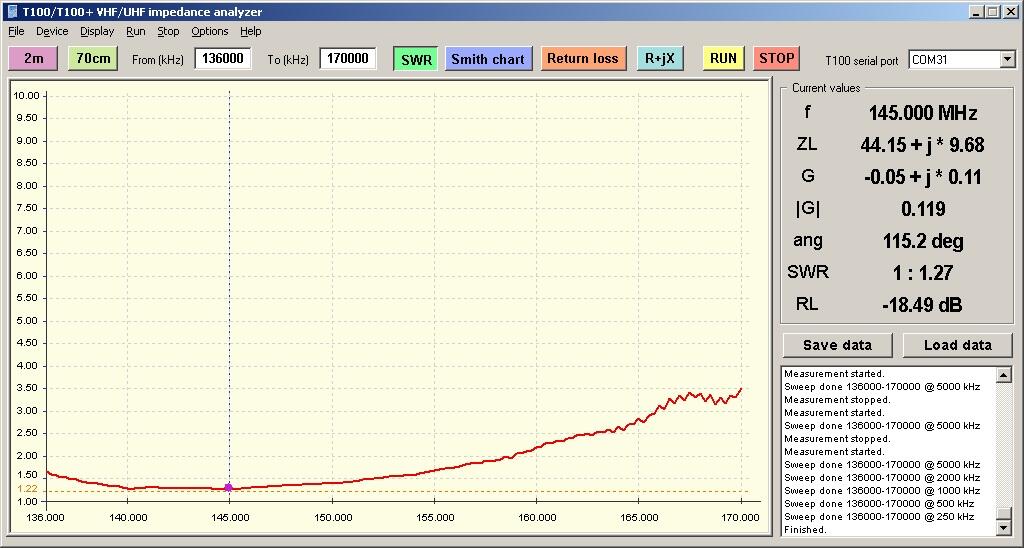

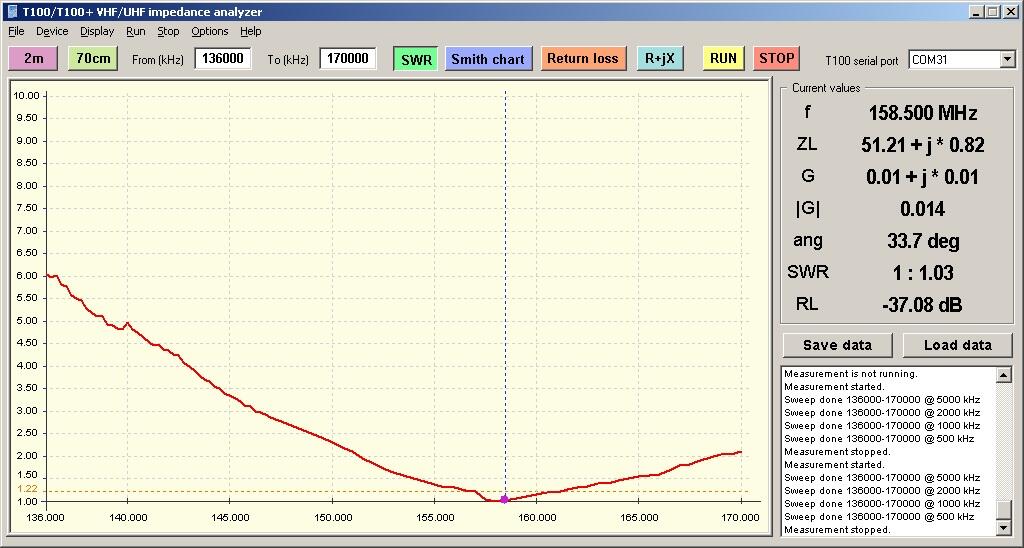

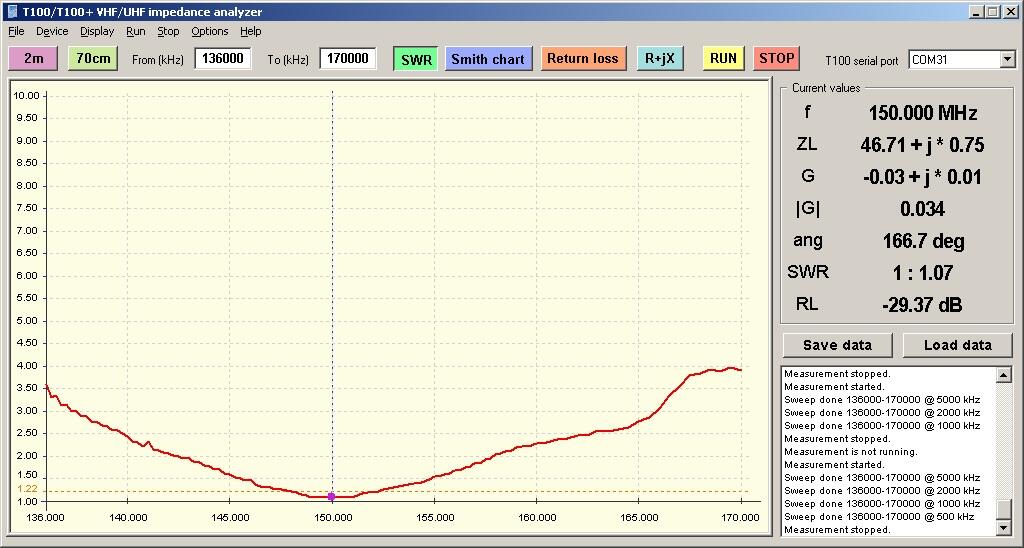

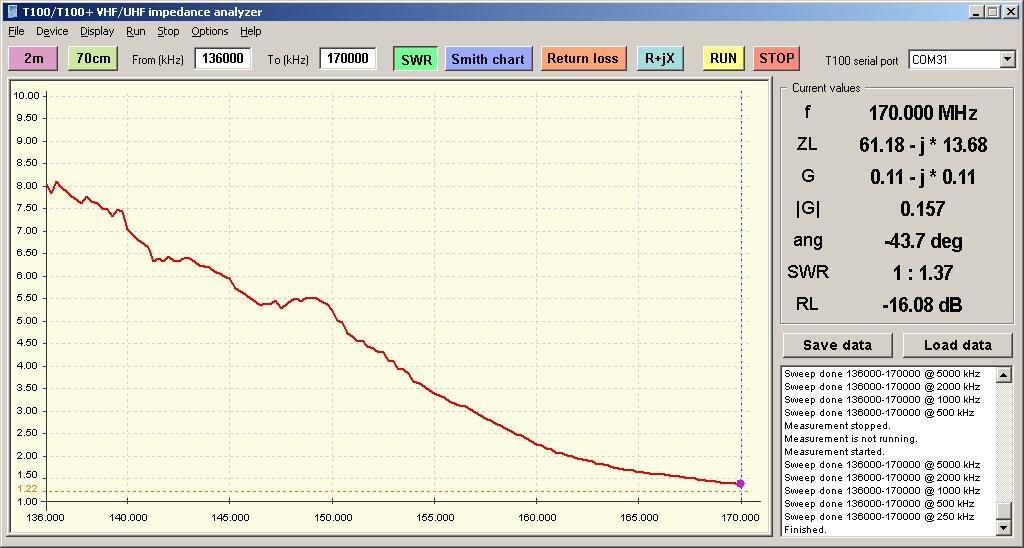

Hasil Pengukuran : SWR, Impedance, RL, dst ..

Spoiler for Posisi 1: Saat di Tarik FULL:

Spoiler for Posisi 2: Turun 1 Step dari Posisi 1:

Spoiler for Posisi 3: Turun 1 Step dari Posisi 2:

Spoiler for Posisi 4: Turun 1 Step dari Posisi 3:

Bonus :

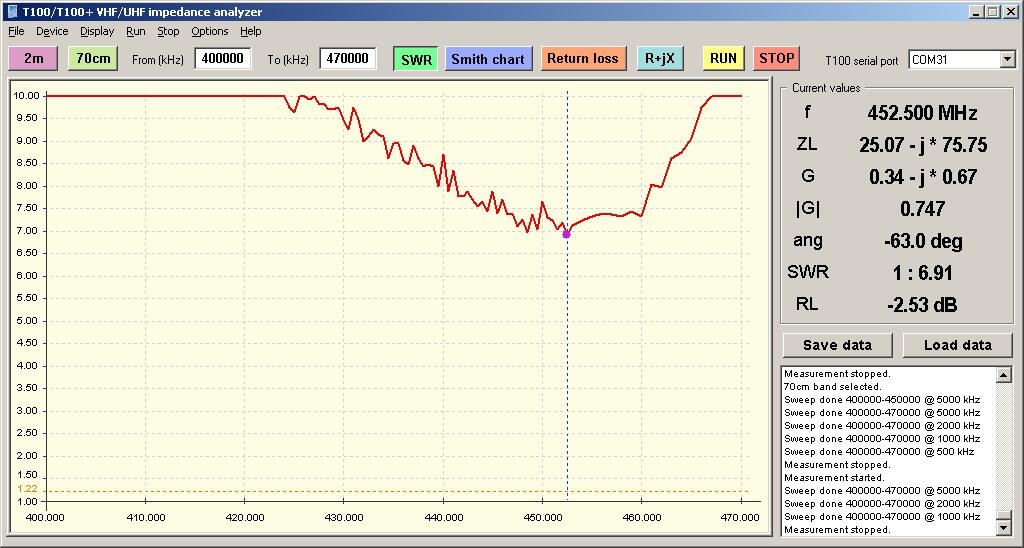

Spoiler for Random Sample pada frekuensi UHF:

Spoiler for Jarak Pendek? Ga usah di tarik full... cukup tarik 1 step saja dari bawah:

Quote:

Hasil Testing Lapangan :

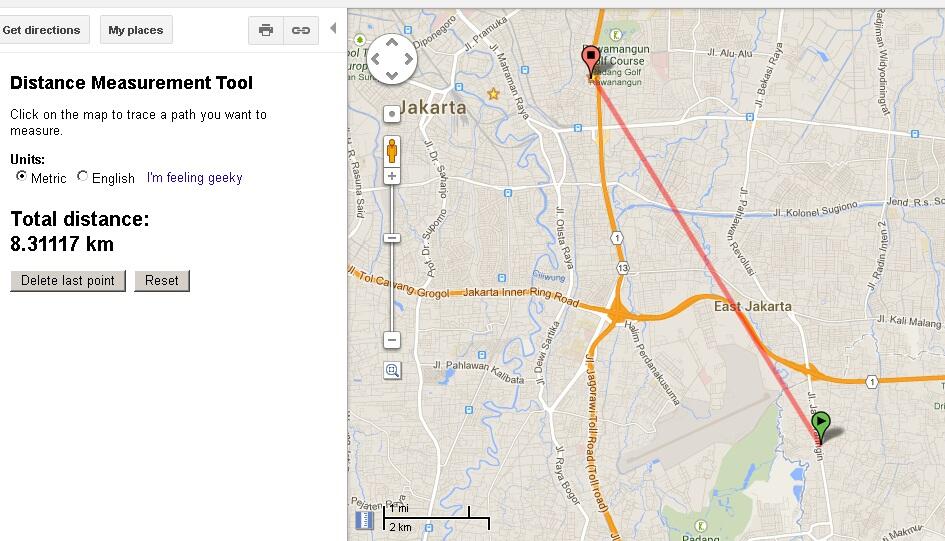

Spoiler for Dengan om Dwee, IC2100, Squelch 50%, Antenna ARX2B Ringgo Ranger II, 8 Meter, Report S5:

Quote:

Catatan khusus:
Dengan om Dwee ini, yang bagus memang dari beliau nya dari sisi antenna maupun radio yang digunakan. Lumayan lah dapat setengah layar

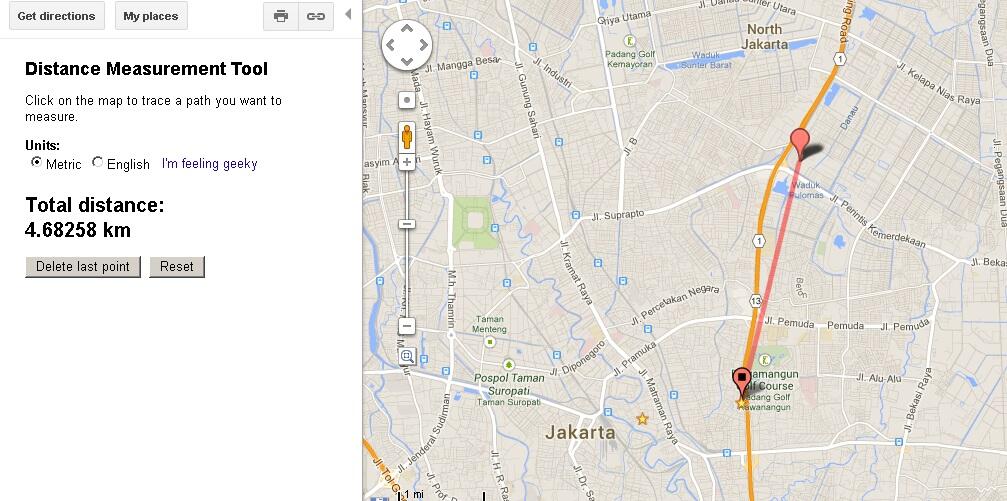

Spoiler for Dengan Babeh Anjung, HT, Antenna Superstick juga (merek dan tipe tidak di tanyakan), report S1:

Quote:

Testing lapangan berikutnya akan di update disini :

Spoiler for dari om Huda::

Quote:

Original Posted By hudaarcher►

Setelah ane pakai antena NH 31 atau biasa di bilang antena NURUL HUDA 31 sesuai dengan nama ane emoticon-Ngakak

dari segi swr kalo kata omm chuya mah keren dan sudah di test sama omm chuya bisa di lihat threat omm chuya,udah gitu gain nya juga tinggi, ga ada kendala ketika ngbrik di RPU 031 pake low walaupun lagi tiduran di kamar, mungkin lagi jongkok di kamar mandi hahaha emoticon-Ngakak

kekurangan antena NH31 adalah terlalu panjang kalo di tarik full, panjangnya 130cm tapi masih bisa kalo mau di bikin joran pancingan hahaha sekian review dari ane semoga bermanfaat dan semoga jadi racun yang berkelanjutan setelah ane di racunin omm chuya emoticon-Matabelo

kalo ada yang mau beli di daerah bogor, nanti ane bantu belinya dimana emoticon-Malu (S)

ohh iyaa tambahan, kalo lagi pake antena NH31(NURUL HUDA31) jangan ngrik di depan tv terutama tv tabung, bisa mati tv ente gaan sudah terbukti oleh anggota RPU031 dan tv ane juga hampir rusak hahaha emoticon-Ngakak

Quote:

Kesimpulan:

Sementara ini ane cukup puas dengan adanya antenna ini dan menggantikan KWnya Prime AL-800 yang pensiun karena suatu sebab yang tidak jelas.
Dengan HT baofeng UV3R, high mentok di 2 watt lebih, lumayan mumpuni membuka RPU 031 dengan sempurna
Dengan HT yaesu VX150, pake middle 2 watt juga bisa buka RPU 031 dgn sempurna

Demikian ulasan nubi ini, semoga menjadikan racun yang bermanfaat.

Mohon maaf jika ada kekurangan dalam penulisan.
Terimakasih.
