thread ini membahas semua tentang Radio BITX, sharing pengalaman nya dan ide2 nya pada saat eksperimen membuat BITX ini.
sekilas tentang BITX :
BITX adalah Transceiver Homebrew yang dirancang oleh Ashhar Farhan seorang amatir dari India, BITX ini dikembangkan mulai dari tahun 2004, BITX adalah singkatan dari Bidirectional Transceiver.
transceiver ini bekerja pada band HF mulai dari 80m hingga 20m band, karena secara prinsip kerja sama saja hanya sedikit perubahan pada beberapa module seperti oscillator, LPF dll untuk berpindah band.
berikut skema dari BITX transceiver :
mengapa diberi nama Bidirectional Transceiver ? dikarenakan beberapa bagian fungsi atau modul digunakan secara bolak balik atau bisa digunakan saat TX & RX bisa dilihat pada skema diatas SSB Filter, BPF, dll, melawati jalur yang sama.
secara diagram dapat dilihat sebagai berikut :
singleband PCB versi 3
multiband PCB, BPF & VFO external
mohon masukan dari rekan2 untuk saran update thread baru ini untuk dinaikan ke page one
sekilas tentang BITX :
BITX adalah Transceiver Homebrew yang dirancang oleh Ashhar Farhan seorang amatir dari India, BITX ini dikembangkan mulai dari tahun 2004, BITX adalah singkatan dari Bidirectional Transceiver.
transceiver ini bekerja pada band HF mulai dari 80m hingga 20m band, karena secara prinsip kerja sama saja hanya sedikit perubahan pada beberapa module seperti oscillator, LPF dll untuk berpindah band.
berikut skema dari BITX transceiver :
Spoiler for skema:
mengapa diberi nama Bidirectional Transceiver ? dikarenakan beberapa bagian fungsi atau modul digunakan secara bolak balik atau bisa digunakan saat TX & RX bisa dilihat pada skema diatas SSB Filter, BPF, dll, melawati jalur yang sama.
secara diagram dapat dilihat sebagai berikut :
Spoiler for diagram:
Spoiler for layout PCB & keterangan per module:
Spoiler for Foto BITX sudah jadi:
Spoiler for berikut video BITX yang sudah jadi:
singleband PCB versi 3
multiband PCB, BPF & VFO external
mohon masukan dari rekan2 untuk saran update thread baru ini untuk dinaikan ke page one
Diubah oleh jivevava 11-06-2013 22:56
0
59.6K
215
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
Radio Komunikasi
647Thread•820Anggota
Tampilkan semua post
Hexxer
#125
[QUOTE=static-[X];5201034fa2cb17dd16000002]ini saya pesen dari pak Suhardi untuk band 40m, iya dikasihnya IF yg merah, saya ga modif sama sekali. coba nanti sy rakit dulu sampai selesai dlm kondisi seperti itu nanti masalahnya ada dimana.
oo tanpa menggunakan ADE-1 jg bagus ya? yo wes anggaran buat mixer nya sy alihkan ke box aja kalo gitu sih

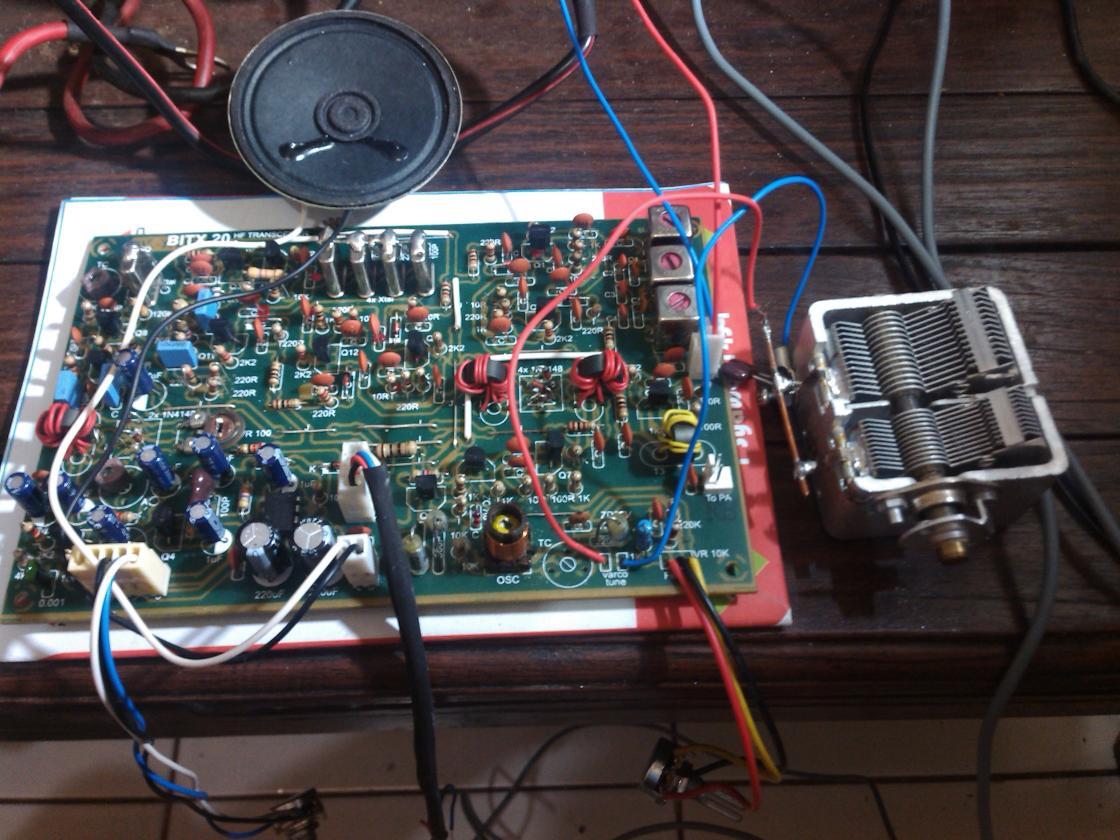

update 10 Agustus,
receive masih budeg
, cuma cuat cuit ga karuan blom bisa denger yg QSO. besok mau coba ganti dioda 1N4148 nya dulu.

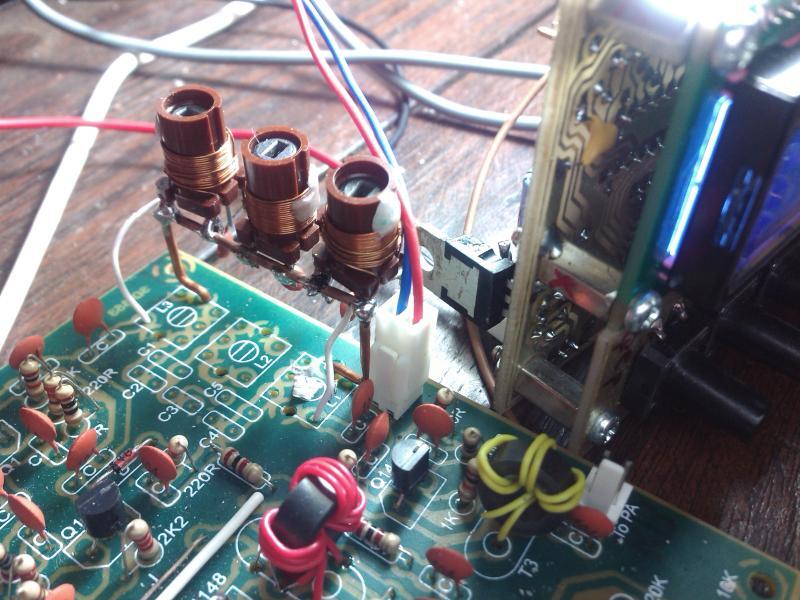

Setelah lilit ulang BPF pake koker 8mm dan sedikit modifikasi, akhirnya bisa denger juga rekan2 yg lagi QSO di 40m
