Beli Powerbank Mahal?! Yuk, Bikin Sendiri Charger Portable
...
TS
waroengk
Beli Powerbank Mahal?! Yuk, Bikin Sendiri Charger Portable
Quote:
Alhamdulillah HT... Terima kasih Momod/Mimin/Agan/Sista/Brother semua atas dukungannya..Insya Allah kedepannya ane posting trit yang bermanfaatbuat agan... intinya bisa dibuat dengan mudah dari perkakas bekas rumah..
Tak terelakkan lagi kebutuhan hampir semua orang akan butuhnya charger portable untuk menyertai kegiatan di luar rumah mereka. Gadget seolah kebutuhan pokok yang tidak akan ada habisnya untuk dikonsumsi, atas dasar inilah saya mencari ide untuk mencoba ide sederhana yang bisa bermanfaat untuk agan gadget lover.
Harga sebuah charger portable atau umum disebut dengan power bank sangatlah mahal untuk sebagian orang, tidak semua bisa merogoh koceknya, dengan artikel ini saya harap agan tidak perlu khawatir lagi ya bepergian jauh keluar rumah. agan bisa setiap saat charger iphone, android, atau smartphone agan... sampai puas.
OK, lanjut saja ya. tanpa panjang lebar berikut komponenya yang perlu agan siapkan
Perhatikan gambar rangkaian dibawah ini, gambar rangkaian menggunakan saklar (sw) dan menggunakan led indikator berwarna hijau.
Jawab untuk membungkam yang belum praktek tapi sudah berani menyalahkan, ini hasil yang saya buat dari rangkaian di bawah ini:
Atau agan bisa tentukan pilihan tanpa menggunakan keduannya, sehingga gambar rangkaian tampak terlihat simple sekali
Tempatkan komponen seperti terlihat pada rangkaian di atas ya...(INGAT itu gambar terlihat dari bawah, agan harus pasang dari sisi sebaliknya) Untuk troubleshooting lihat pencerahannya klik disini
Setelah pemasangan komplit hasil bentuknya terlihat kecil dan bisa dicangking kemana saja tanpa banyak makan tempat bukan. Bila agan masih bingung jangan sungkan konsultasikan dengan saya ya. Untuk troubleshooting lihat pencerahannya klik disini
Update: 13 April 2014
Spoiler for no repost:
Tak terelakkan lagi kebutuhan hampir semua orang akan butuhnya charger portable untuk menyertai kegiatan di luar rumah mereka. Gadget seolah kebutuhan pokok yang tidak akan ada habisnya untuk dikonsumsi, atas dasar inilah saya mencari ide untuk mencoba ide sederhana yang bisa bermanfaat untuk agan gadget lover.
Harga sebuah charger portable atau umum disebut dengan power bank sangatlah mahal untuk sebagian orang, tidak semua bisa merogoh koceknya, dengan artikel ini saya harap agan tidak perlu khawatir lagi ya bepergian jauh keluar rumah. agan bisa setiap saat charger iphone, android, atau smartphone agan... sampai puas.
OK, lanjut saja ya. tanpa panjang lebar berikut komponenya yang perlu agan siapkan
- Type A Female USB port (itu lho gan colokan USB, yang ceweknya
) - Lembaran papan PCB secukupnya (ditoko elektronik beli saja yang PCB Matrix) (harganya Rp3000-Rp5000 perlembar ukuran 20cmx10cm, agan tinggal masukin aja komponennya)
- IC LM7805 (harganya paling Rp2500)
- Resistor 160 ohm (optional) (Rp gope'an)
- C1 100uF/ 50v (Rp 1000)
- C2 0.1 (Rp 500)
- LED 2,2v 240mA Hijau (optional) (Rp 250)
- 9v battery clip (Rp 5000-Rp10.000)
- Switch ON/OFF (Rp 1000)
Perhatikan gambar rangkaian dibawah ini, gambar rangkaian menggunakan saklar (sw) dan menggunakan led indikator berwarna hijau.
Spoiler for rangkaian dengan LED indikator:
Jawab untuk membungkam yang belum praktek tapi sudah berani menyalahkan, ini hasil yang saya buat dari rangkaian di bawah ini:
Atau agan bisa tentukan pilihan tanpa menggunakan keduannya, sehingga gambar rangkaian tampak terlihat simple sekali
Spoiler for rangkaian tanpa LED indikator:
Tempatkan komponen seperti terlihat pada rangkaian di atas ya...(INGAT itu gambar terlihat dari bawah, agan harus pasang dari sisi sebaliknya) Untuk troubleshooting lihat pencerahannya klik disini
Quote:
Spoiler for gambar yang telah jadi:
Setelah pemasangan komplit hasil bentuknya terlihat kecil dan bisa dicangking kemana saja tanpa banyak makan tempat bukan. Bila agan masih bingung jangan sungkan konsultasikan dengan saya ya. Untuk troubleshooting lihat pencerahannya klik disini
Update: 13 April 2014
Quote:
Karena trit ini bermanfaat buat agan yang membutuhkannya dan semakin banyak komentar yang ingin membuat tapi kendala pengetahuan dunia elektronika, maka TS memutuskan untuk menerima pemesanan PCB kits charger portable ini, Made by Order PCB power bank akan dikerjakan setiap 10 orang pemesan dan kelipatannya agar lebih efektif dan lebih murah saat pengerjaannya...
Silahkan koment untuk pemesanan agar masuk waiting list made by order di bawah ini:
1. savaprata***
2. deathslo***
3. pertamax_pl***
4. mfikiy***
5. ras***milky626
6.
7.
8.
9.
10.
Module Kits Battery 16850 3.7V to 5V USB Charger 1.800mA-20.000mA Rp30.000
Module Charging Mini USB for Lithium Battery Rp25.000
Module Charger Micro USB + Protector Battery 18650 3.7V Rp30.000
Module Charger USB Untuk Motor/ Mobil Input 7-24V Output 5V Rp45.000
DIY Mobile 5V Power Bank Shell 3x 18650 Kosongan Tanpa Battery
Rp99.500
Spesifikasi selengkapnya klik siniBerminat : WA 08980490837 BBM 31457148
Silahkan koment untuk pemesanan agar masuk waiting list made by order di bawah ini:
1. savaprata***
2. deathslo***
3. pertamax_pl***
4. mfikiy***
5. ras***milky626
6.
7.
8.
9.
10.
Module Kits Battery 16850 3.7V to 5V USB Charger 1.800mA-20.000mA Rp30.000
Module Charging Mini USB for Lithium Battery Rp25.000
Module Charger Micro USB + Protector Battery 18650 3.7V Rp30.000
Module Charger USB Untuk Motor/ Mobil Input 7-24V Output 5V Rp45.000
DIY Mobile 5V Power Bank Shell 3x 18650 Kosongan Tanpa Battery
Rp99.500
Spesifikasi selengkapnya klik siniBerminat : WA 08980490837 BBM 31457148
Update: 15 juni 2013
Battery 9Volt yang amperenya kecil agan bsa ganti dengan battery senter police yang amperenya lebih gede yakni battery UltraFire 3,7V 4000mAh beli 2 pcs gandeng seri ya... sperti ini gambarnya
Quote:
Karena banyaknya vote minta video nih ane share Videonya sebagai ilustrator.. SORRY banget gan ane g sempat bikin video sendiri... coz ini melepas kerinduan videonya
Tengok niiii..h monggo dibuffer
Tengok niiii..h monggo dibuffer
Spoiler for Pesan seputar pertanyaan dan usulan agan2 ID ane samarin:
Quote:
oo emang itu ane buatnya yang no charger gan.. biar gampang.. kl mau bs charge itu lebh expert lagi... ane ntar update kl sempat
Quote:
terserah gan boleh disolder boleh di lem.... (just kidding) jelas di solder gan..
Quote:
Original Posted By bexxxdgan power bank nya produksi aja, di Bandung ane siap masarin
terima kasih gan atas dukungannya coba ane rancang dulu yang siip
Quote:
siip boleh juga masbro kan ada ic 7805 penyetabil out jadi 5v... siip itu bisa pake lippo 12v 2200mAH, lbh bagus lagi pake battery senter police 18650 4000mAH tp cuman 3,7V x 2pcs aja di seri
Quote:
iye gan coba ntar ane bkin,,, sorry setiap hari mesti sibuk kegiatan rumah dan bisnis online... thx
Quote:
boleh digambar gan pake spidol terus celupin pake larutan FeCL3 (ferro clorit... awas karat yee.. beli di toko elektro cuman 3000 perak) atau di cutter saja dipisah garis gambarnya... atau agan beli pcb matrix tinggal tancep aja
Quote:
Original Posted By do.moxxxxxlusGan, boleh minta explainingnya buat powerbank yang cara ke 3? Yang bentuknya persegi panjang pake batre 9v itu. Ditunggu ya hehe thanks
thankshmmm sbntr gan... ane cek dulu
Quote:
Original Posted By komen paling ngakak
Quote:
Original Posted By khapaz►Gan...kalo bikin kayak gitu ada resiko kesetrum gak?
Ane lom kimpoi soalnya Gan..kalo kesetrum trus ane mati, bisa nyesel seumur hidup ane Gan
Ane lom kimpoi soalnya Gan..kalo kesetrum trus ane mati, bisa nyesel seumur hidup ane Gan
Quote:
Best komentar plus uneg-uneg agan
update:08/08/2013
naluri bisnis agan tokcer dah... kayak mailnya si upin
CINTAI PRODUK INDONESIA
update: 07/08/2013
agan ini sudah semangat bikinnya tp ada kendala dan g sungkan bertanya, nih ane kasih penjelasan singkat berupa gambar >>>>> Klik troubleshooting agan ini
terima kasih gan.. koreksinya.... emang bener salah kalau lihatnya dari ATAS aka pasang komponen langsung dari gambar itu... sedangkan ane gambarnya dari penglihatan BAWAH... jadi agan HARUS LIHAT JALUR RANGKAIANNYA dari BAWAH bukan dari atas.... (maksudnya harus dilihat terbalik, ntar kl agan buat rangkaiannya harus persis sprt gambar ntar komponennya dipasang dari sisi baliknya gambar PASTI BENER...
kl gambar rangkaiannya sprt gambar ane... terus pasang komponen dari sisi balik PCB maka pemasangan port USB yang keliatan (+) terlihat di gambar atas. maka saat dpasang dari baliknya PASti bener jadi (-)
update:08/08/2013
Quote:
Original Posted By zvalentine►
bener agan ini tapi agan jago banget bisa bikin yang kayak gitu , jualin aja ke kaskuser gan di fjb dengan harga yang ga terlalu mahal tapi agan untung
bener agan ini tapi agan jago banget bisa bikin yang kayak gitu , jualin aja ke kaskuser gan di fjb dengan harga yang ga terlalu mahal tapi agan untung
naluri bisnis agan tokcer dah... kayak mailnya si upin
Quote:
Original Posted By 666ave►kembangin gan
nanti biar jadi produk indo
biar kaga konsumsi produk luar aja
nanti biar jadi produk indo
biar kaga konsumsi produk luar aja
CINTAI PRODUK INDONESIA
Quote:
Original Posted By fireworks21►selamat gan
ente udah bikin penjual power bank rugi
canda hehe
tp keren gan sukses deh
ente udah bikin penjual power bank rugi
canda hehe
tp keren gan sukses deh
update: 07/08/2013
agan ini sudah semangat bikinnya tp ada kendala dan g sungkan bertanya, nih ane kasih penjelasan singkat berupa gambar >>>>> Klik troubleshooting agan ini
Quote:
Original Posted By taiasu21►agan yakin klo tu rangkaian ud bner??
soalnya setau ane transistor jenis LM 78-- tu gni gan
jd urutan kakinya INPUT - GROUND - OUTPUT
jika diaplikasikan kedalam rangkaian seharusnya gni gan
klo punya agan kn
bukanya harusnya kaki yg tengah nempel ground, sdgkn kaki paling kanan jd (+) yak??
soalnya setau ane transistor jenis LM 78-- tu gni gan
jd urutan kakinya INPUT - GROUND - OUTPUT
jika diaplikasikan kedalam rangkaian seharusnya gni gan
klo punya agan kn
bukanya harusnya kaki yg tengah nempel ground, sdgkn kaki paling kanan jd (+) yak??
terima kasih gan.. koreksinya.... emang bener salah kalau lihatnya dari ATAS aka pasang komponen langsung dari gambar itu... sedangkan ane gambarnya dari penglihatan BAWAH... jadi agan HARUS LIHAT JALUR RANGKAIANNYA dari BAWAH bukan dari atas.... (maksudnya harus dilihat terbalik, ntar kl agan buat rangkaiannya harus persis sprt gambar ntar komponennya dipasang dari sisi baliknya gambar PASTI BENER...
kl gambar rangkaiannya sprt gambar ane... terus pasang komponen dari sisi balik PCB maka pemasangan port USB yang keliatan (+) terlihat di gambar atas. maka saat dpasang dari baliknya PASti bener jadi (-)
Quote:
Spoiler for Uneg-uneg agan/sista:
Quote:
usulan agan2 sedang dipertimbangkan gan thx
Quote:
Kaki Tengah tidak harus ke GROUND bisa pake (-) ane sudah coba...
Quote:
lanjutkan gan sdh upgrade nih
Quote:
heee... agan tes sendiri ye..
Quote:
wah ntar kl sdh tambh bs share dimari ya
Quote:
6pcs AA sdh cukup gan
Quote:
ada lagi gan yang mantep kecil, ringan, power gede, pake 18650 3,7V 4200mAH pasti kalah tu battere agan
Quote:
sadis agan satu ini...
Quote:
sdh kosong gan
Quote:
Quote:
tergantung brp ampere battere smartphone agan. g perlu diisi gan bisa beli-pake-buang-beli-pake-buang-beli-pake-buang-beli-pake-buang-beli-pake-buang gitu aja
(yang charger harganya mahal gan)Quote:
siip sesama seperguruan ... dilarang mendahului gan
Quote:
wah agan cerdas juga ya.. ooo itu battery 18650 yang amperenya bisa 4000mAH itu.. ya ane juga punya itu plus chargernya
Quote:
Original Posted By zabogi►ente kreatip banget gan.. ente alien ya gan
tapi hape ane ngga butuh powerbank...
tapi hape ane ngga butuh powerbank...
biiipp....biiip....biiiiiiiiiip.... pasukan serang
Quote:
Original Posted By hoki.selalu►Beli bahan2nya dimana gan? Ane ga ngerti yg ginian
beli di toko bangunan gan... ya elaah.. toko elektronika gan
Quote:
Original Posted By s.btudz►kalo meledak gimana gan ?
tenang gan plng g smpe ancur rumahnya...
g lah jangn takut..Quote:
Quote:
Original Posted By Ramtri►.....mantap gan infonya....ntar klo ada apa2 atau ane mau tanya2 , ane PM boleh gan?
.....mantap gan infonya....ntar klo ada apa2 atau ane mau tanya2 , ane PM boleh gan?siiaap gan
Quote:
Original Posted By bryanwe►
thx sdh rate gan
Quote:
betul itu ganQuote:
Original Posted By roxy.games►mantepp gann klo battrena yang bsa seklian di charge gmna? istilhanya buat powerbank sungguhan hehehe
hehehe baru kepikiran ane.. boleh gan idenya cemerlang juga agan ini
Quote:
terima kasih gan cendolnya kbtlan ane haus nih Quote:
Original Posted By pakbul►anepengen coba gan bikin powerbank sendiritapiane bingung gan ama onderdil2 nya yang harus dibeli
kanibal dri perangkat rongsokan juga boleh ko..g harus beli
Quote:
Oke bisa yang penting teganganga di atas dari outputnya ya... outputnya kan 5v brrti inputnya lebh besar lgi dri 5v
Quote:
9v nicad ada gan tp mahal, mending yang sekali pake buang
Quote:
Original Posted By yzklobits► kreatip bener dah
ane lebih demen ni yg beginian
drpd yg praktis2
dari sini kita belajar
ijin ane terapin ya gan
cendol mluncurrrrr
kreatip bener dahane lebih demen ni yg beginian
drpd yg praktis2
dari sini kita belajar
ijin ane terapin ya gan
cendol mluncurrrrr
ditunggu gan suegernya haus nih hbs bikin trit
Quote:
Original Posted By sirajuddinhakim►itu batere nya pake yang rechargeable ato gak gan ?
trus bisa tahan berapa lama ?
trus bisa tahan berapa lama ?
tergantung pemakaian gan
Quote:
bisa juga ko gan... yang penting kan ngisi.. namanya aja powerbank emergency
Quote:
akh g juga ko mas, bisa masuk kantong kecil itu...kecuali pake aki truk fuso
Quote:
benner nih ane jualan yak?!
Quote:
bener ko gan g ada yang salah ama circuitnya ane dah bikin lho lancar jaya
Quote:
Original Posted By aizenmyo14►[font="Comic Sans MS"]video tutornya donk gan
biar ane bisa liat + langsung rangkai
diatas gan tengok saja...
biar ane bisa liat + langsung rangkai
diatas gan tengok saja...
Quote:
cari di toko elektronika di kota agan pasti banyak
Quote:
Original Posted By razorus►Keren gan
oh iya, kan itu pake baterai 9V, kalo pake batre 1,5V apa ada transistor yang perlu diganti?
Soalnya ane mau bikin buat situasi super emergency aja
kalo kapasitasnya besar nanti dipinjemin temen2 ane
oh iya, kan itu pake baterai 9V, kalo pake batre 1,5V apa ada transistor yang perlu diganti?
Soalnya ane mau bikin buat situasi super emergency aja
kalo kapasitasnya besar nanti dipinjemin temen2 ane
sbntr gan ane masih mikir
Quote:
Original Posted By BERKENAN
oia gan kalo agan berkenan ane mau di timpuk
Jangan ditimpuk
atau agan boleh di
oia gan kalo agan berkenan ane mau di timpuk
Jangan ditimpuk
atau agan boleh di
Sumber
Spoiler for cendol meluncur:
Quote:
Original Posted By cendol meluncur. Terima kasih gan atas supportnya
Diubah oleh waroengk 18-02-2018 06:25
0
632.3K
3.3K
Komentar yang asik ya
Mari bergabung, dapatkan informasi dan teman baru!
The Lounge
1.3MThread•106.4KAnggota
Tampilkan semua post
TS
waroengk
#1985
Quote:
Original Posted By Milan_Rudi►gan mo tanya dong
ane udah buat nih tapi cuma bisa sampe sini doang -_-"
merah = +, biru = -
nah kan ane buat dari belakang biar pastiin lednya nyala,. sampe rangkaian di IC 0.1 itu masih bener nah pas mo di sambungin ke ic yang 700micF ga bisa2 alias lednya ga nyala2 -_-"
rangkaian ane kyk gini
tapi klo ane rangkai kyk gini LEDnya bisa nyala cuma klo ngerangkainnya kyk gini buat apa fungsi kakinya satu lagi
mohon pencerahannya

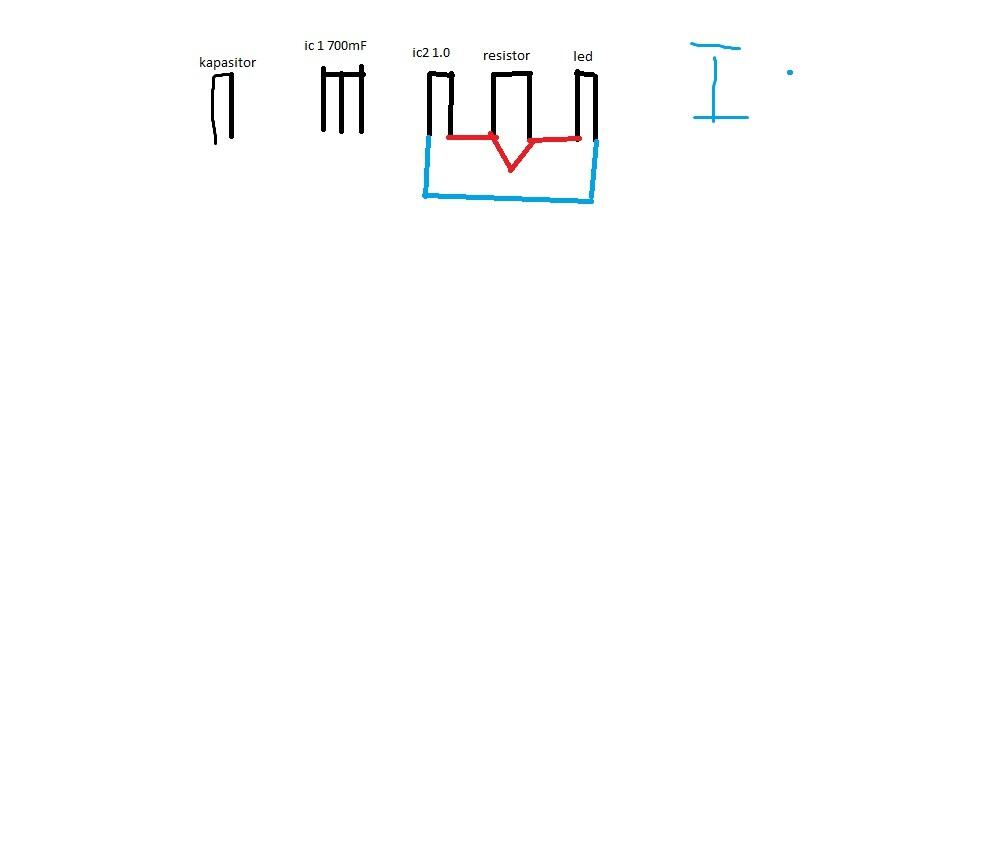

ane udah buat nih tapi cuma bisa sampe sini doang -_-"
Spoiler for 1:
merah = +, biru = -
nah kan ane buat dari belakang biar pastiin lednya nyala,. sampe rangkaian di IC 0.1 itu masih bener nah pas mo di sambungin ke ic yang 700micF ga bisa2 alias lednya ga nyala2 -_-"

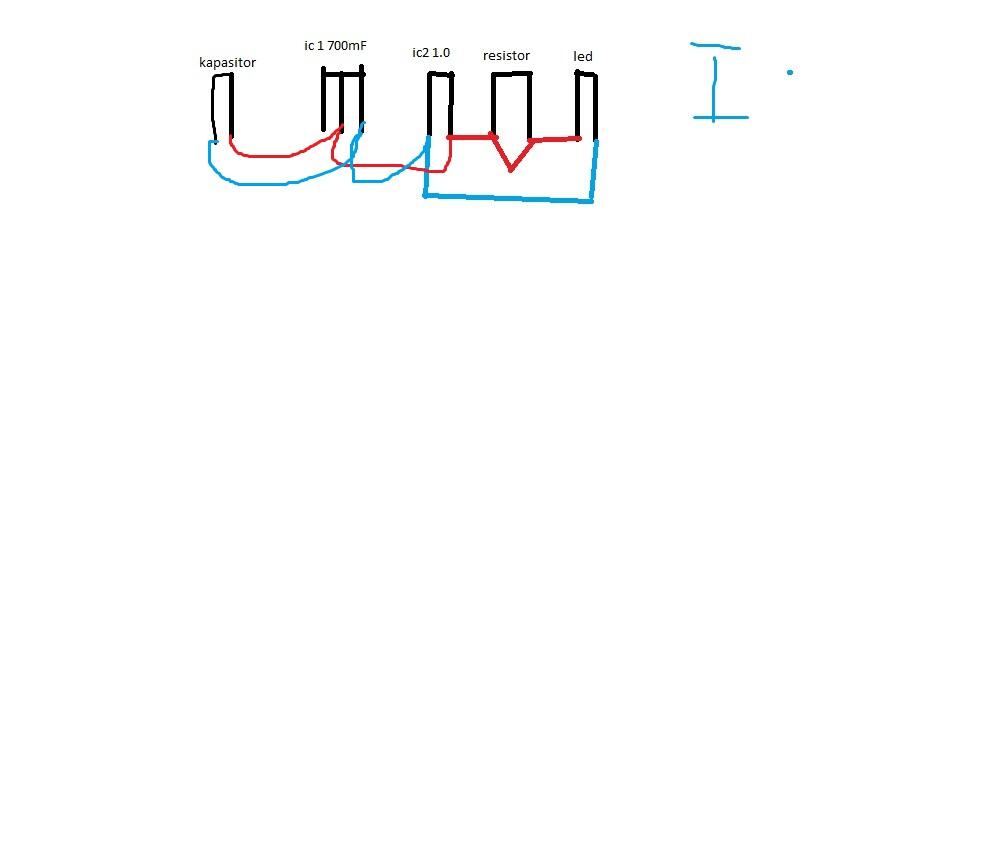

rangkaian ane kyk gini
Spoiler for rangkaian gagal:

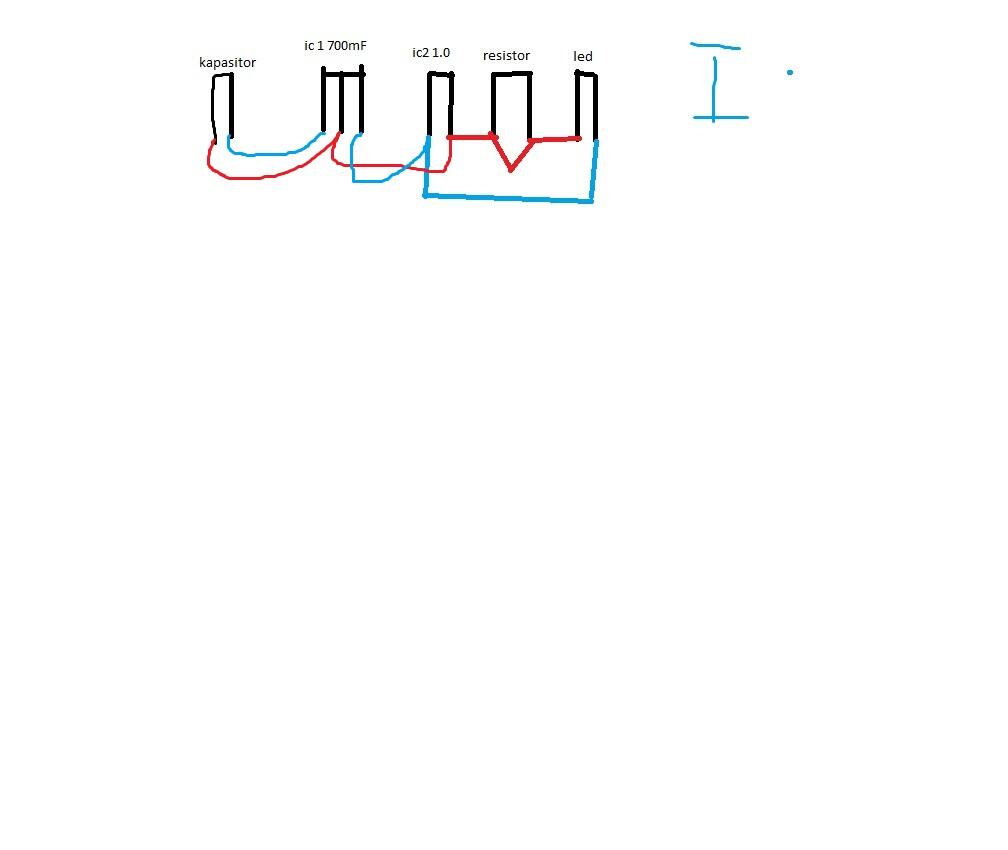

tapi klo ane rangkai kyk gini LEDnya bisa nyala cuma klo ngerangkainnya kyk gini buat apa fungsi kakinya satu lagi
Spoiler for rangakaianLEDnyala:
mohon pencerahannya

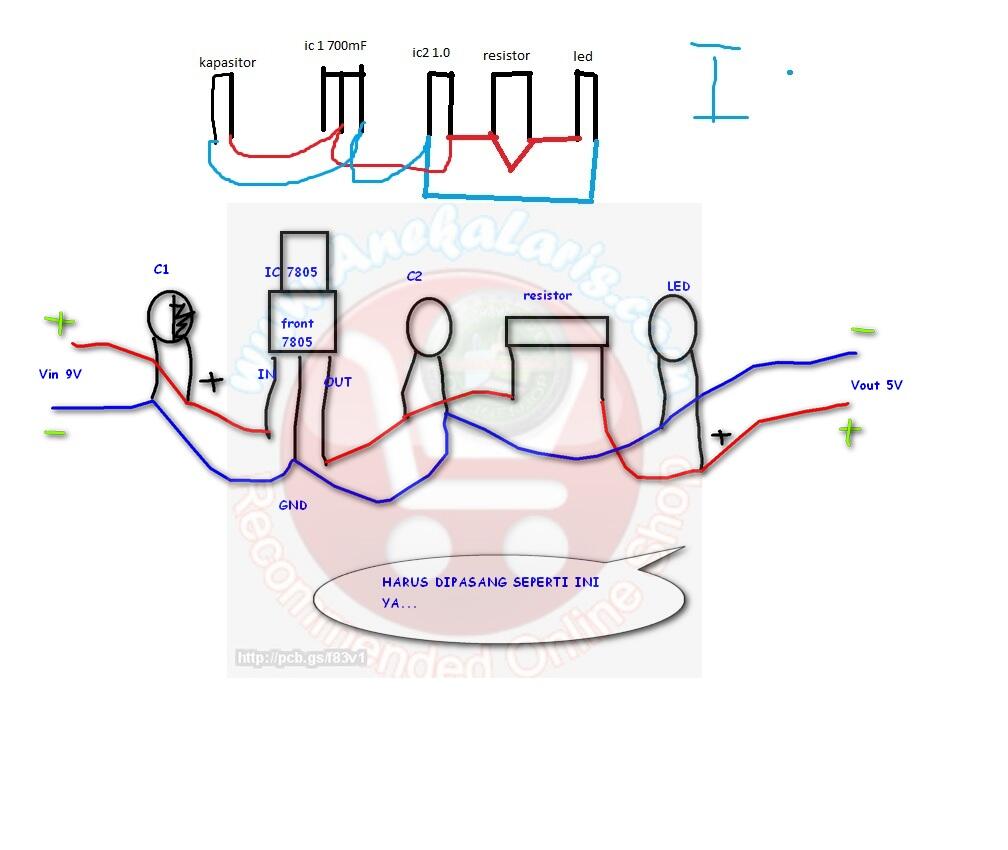

Spoiler for INI PENJELASANNYA:
