Halo, RETROFITTERs emoticon-Big Grin

Trit [Share] Serba-serbi Retrofit Projector FR2 (Forum Roda 2) ini untuk mengakomodir para retrofitter & pengguna Lamp Projector di kendaraan roda dua agar bisa saling tukar ide & pengalaman dalam retrofit Lamp Projector (HID, Halogen, LED) ... baik proses pemasangan (retrofit), repair, hingga modifikasi tingkat lanjut (spek, beam mod, variasi, dsb).

Trit ini merupakan lanjutan dari trit [Share] Serba-Serbi Retrofit Projector FR2 terdahulu dgn harapan bisa lebih up-to-date, skematis, dan profesional ... i hope emoticon-Smilie

------------

PERATURANTRIT RPFR2

Nubi ataupun Gaek, Anda musti nurut peraturan trit ini, peraturan Forum Roda Dua, dan peraturan KASKUS (di sini dan di sini).
Luangkan waktu tuk membaca PAGE-1! Bisa jadi apa yg ingin Anda tanyakan/ketahui pernah dibahas sebelumnya (repost) dan/atau tercantum dlm Indeks PAGE-1.
Gunakan format posting & kata2 dengan bijak. Penulisan dgn font tebal, gede, kecil, warna, dsb, termasuk smilies. Karena gak semua user ngerti dgn maksud kata2 Anda & nyaman membaca tulisan Anda.
Gunakan QUOTE kalo komentari posting sebelumnya! Biar yg lain ngerti & bisa tracing asal-usul ceritanya
DILARANG komen apapun menyangkut SARA, BB++, dsb yang beresiko menimbulkan keributan.
DILARANG jualan / promo / nitip / copas / bahas / tanya-jawab tentang Seller, Lapak, dan Harga seputaran Retrofit & Projector Kit!
Nyari informasi mengenai seller, lapak, dan harga tertentu terkait Retrofit & Projector Kit, gunakan PM (Private Message). PM ke siapa? Ke siapa aja yg nongkrong di trit ini. Mudah2an yg di-PM bisa ngasih info yg dicari atau paling gak nunjukin narasumber yg lebih tepat. Repot?! Memang! Tp setidaknya ini masih lebih simpel daripada musti ubek2 ratusan~ribuan lapak di FJB
DILARANG rutin OOT (Out-Off-Topic) 100% -- termasuk nge-junk, spamming, "numpang lewat", dan ngabsen.
Pic/video lebih dari 240*240 pixel atau 150KB WAJIB di-SPOILER, kecuali untuk PAGE-1! Lebih detail tentang spoiler, baca Tutorial KASKUS.
Pic/video BOLEH dibubuhi watermark/signature/info sumber, untuk menjaga properti masing2 pihak. Dan sesuai voting 4 Des 2011, watermark/signature HANYA BOLEH berupa NAMA atau ID kaskus yg aktip.
Copas artikel/berita/pic/video pihak laen MUSTI disertai info/link sumber.
Melanggar peraturan trit berarti SIAP DISAMBIT ama para penghuni trit ini, hingga request BANNED ke Moderator/Admin.
Peraturan trit ini bisa direvisi sewaktu-waktu tanpa pemberitahuan terlebih dahulu.

------------

Happy modding, Retrofitters emoticon-I Love Indonesia (S)

Diubah oleh Novaera 26-06-2013 15:58

tata604 dan hayanarifai memberi reputasi

383.5K

Kutip

4.1K

Balasan

Komentar yang asik ya

Mari bergabung, dapatkan informasi dan teman baru!

Kendaraan Roda 2

19.2KThread•14.8KAnggota

Tampilkan semua post

Novaera

24-06-2013 09:28

PROJECTOR KIT: PRIMARY PARTS
Ini part-part yg WAJIB ente punya untuk instalasi lampu projector di motor emoticon-Big Grin

(LAMP) PROJECTOR atau bahasa gaulnya: proji adalah reflektor dgn desain lebih advanced agar output cahaya sumber (bohlam halogen / HID Xenon / High-Powered LED) tetap/lebih kuat, menyebar & fokus, dan teregulasi.

Pada dasarnya PROJECTOR gak beda dgn REFLEKTOR headlamp standar kendaraan bermotor, hanya aja bowl projector didesain lebih advanced sebagai reflektor. Cahaya terpantul menembus lensa projector sehingga menghasilkan output cahaya yg lebih luas dan jauh.

Spoiler for "Projector dengan bulb HID H1":

Model/tipe projector cukup banyak, mulai OEM (pabrikan mobil) hingga non-OEM / replika.

Spoiler for "Komponen di dalam Projector":

Reflectoratau bowl, fungsinya untuk memantulkan cahaya ke arah lensa projector. Desain reflector sangat menentukan output cahayanya. Reflector yg bagus bisa memantulkan cahaya sebanyak mungkin. Makin banyak cahaya yg bisa dipantulkan menembus lensa, makin terang output cahayanya.

Lens berupa lensa cembung 1-sisi (plano-convex) berbahan kaca. ***definisi lengkapnya rada2 lupa -- pelajaran SMA emoticon-Big Grin

***
Tanpa LENSA, projector GAK BEDA ama batok lampu kendaraan pada umumnya emoticon-Smilie

Spoiler for "Clear Lens":

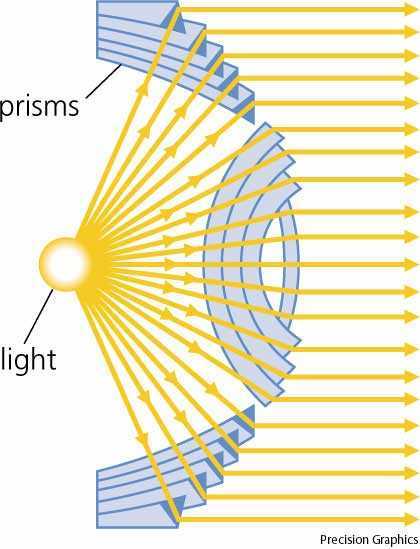

Gak cuma polos (clear lens), lensa proji ada jg yg memiliki guratan2 berpola, misal: FRESNEL dan DOTTED. Pola ini bukan hiasan, tp berfungsi untuk 'mengendalikan' cahaya output. Mungkin bisa dibaca mulai dari sini (mulai post# 7188) emoticon-Smilie

Spoiler for "Fresnel Lens":

Spoiler for "Dotted Lens":

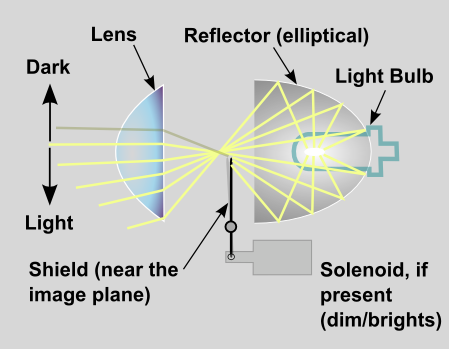

Shieldalias "tameng" atau "perisai" berbahan plat metal untuk meregulasi (membatasi) cahaya yg bakal melewati lensa. Ada 2 macam shield berdasarkan positioning-nya:

Unmovable-shield, posisinya statis, biasanya terpasang paten di bodi reflector.
Movable shield atau Cut-Off Shield, posisinya yg bisa bergerak (buka/tutup, turun/naik) untuk membatasi sebagian cahaya. Shield inilah yg bikin fungsi layaknya "low-beam" & "hi-beam" pada projector. Projector yg memiliki fungsi ini biasanya disebut Projector Bixenon.

Solenoid sebagai mekanikal untuk menggerakkan 'movable-shield' buka & tutup atau naik & turun. Solenoid bekerja secara elektromekanik/elektromagnetik: listrik mengalir ke kumparan solenoid, terbentuk energi magnet, dan energi magnet menarik batang logam (plunger) yg terhubung & menarik 'movable-shield'. Saat aliran listrik diputus, energi magnet pun hilang, 'plunger' kembali terdorong ke atas oleh pegas, sehingga 'shield' kembali bergerak naik.

Spoiler for "Shield & Solenoid":

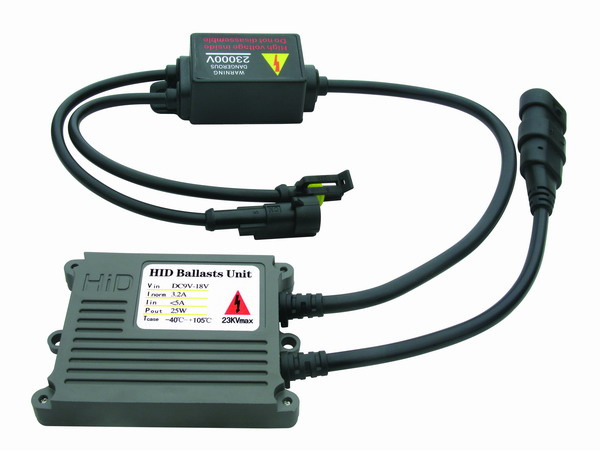

BALLASTsebagai inverter (mengubah listrik DC ke AC), constant-regulator, dan multiplier voltase. HID Xenon butuh suplai listrik sangat besar (hingga puluhan ribu volt) untuk bisa menyala optimal. Karena itu rata2 HID memerlukan ballast untuk menaikkan suplai dari sumber (batere/aki) hingga mencapai range voltase & ampere sesuai yang diperlukan bulb HID.

Prinsip kerja ballast: suplai input (dari aki/batere) dikonversi menjadi 'pulse' & di-multiply hingga puluhan KV (kilovolt), dan kemudian dialirkan menuju bulb HID.

Spoiler for "Contoh Ballast HID":

Fat Ballast:
kaskus-image

BULB atau bohlam berjenis Halogen atau HID (High-intensity discharge) Xenon, sebagai sumber cahaya.

Spoiler for "Contoh bulb HID Xenon":

Arc tube, tabung bola kaca pada bulb HID merupakan tempat terjadinya 'burning' gas xenon dgn voltase listrik sangat tinggi -- kira2 setara dgn api busi -- hingga timbul pendaran cahaya yg cukup terang.

Teknologi terkini bahkan sudah mengaplikasikan LED sebagai sumber cahaya yg gak kalah terang dibanding HID ... tapi masih mahal tuk saat ini emoticon-Hammer

Bulb tipe (H1, H3, H4, H6, ...)adalah model bulb berdasarkan bentuk soket/terminal/konektor bulb ... sedikit banyak mempengaruhi desain/bentuk bulb itu sendiri.

Spoiler for "Beberapa contoh tipe bulb":

WIRING SETatau cable set atau wiring harness, adalah set kabel yg menghubungkan lampu projector ke sumber listrik (aki).

Spoiler for "Cable set":

Umumya di dalam kontroller / cable set udah termasuk RELAY dan beberapa komponen lain seperti diode bridge, juga fuse/sikring.

Wiring Extensionadalah kabel tambahan antara ballast dan bulb agar ballast & projector bisa diposisikan lebih jauh.

Spoiler for "Ballast Wire Extension":

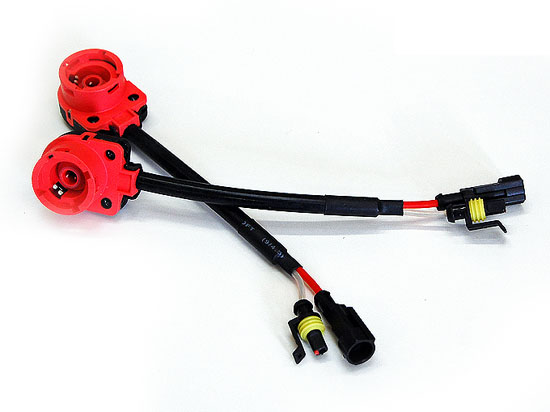

Adapter D2S-to-AMPadalah kabel adapter socket-ke-socket, misal ballast bersoket AMP dgn bulb bersoket D2S harus menggunakan adapter ini.

Spoiler for "Bulb-Ballast adapter":

------------

Dan satu lagi ... LISTRIK emoticon-Big Grin

Tanpa listrik, lampu projector gak bakal berfungsi ... tp kita bahas ini secara terpisah di trit Serba-serbi Kelistrikan FR2 ...
