MBT M1 Abrams, Bagian 6 -end-

"Cutaway" M1 Abrams

Artikel ini adalah artikel selingan, "Cutaway" M1 Abrams MBT. Dulu bro Red Ace request "cutaway" MBT. Saya sudah berusaha cari, by googling, tapi saya belum berhasil menemukannya. Setelah sekian lama, saya malah menemukannya di sebuah toko buku ternama di sebelah kantoe. Sebuah buku tentang M1 Abrams yang cukup murah (karena pada saat itu pas oral hehehe) dan cukup banyak ilustrasi "Cutaway"-nya.

Buku ini karya Steve Parker yang diterbitkan oleh Tiga Serangkai tahun 2009, Seri "Kendaraan Tempur", berjudul "M1 Abrams, Tank Perang Utama". Saya hanya akan tampilkan ilustrasi-ilustrasi cutawaynya saja, berikut ini:

Spoiler for Bagian-Bagian M1 Abrams:

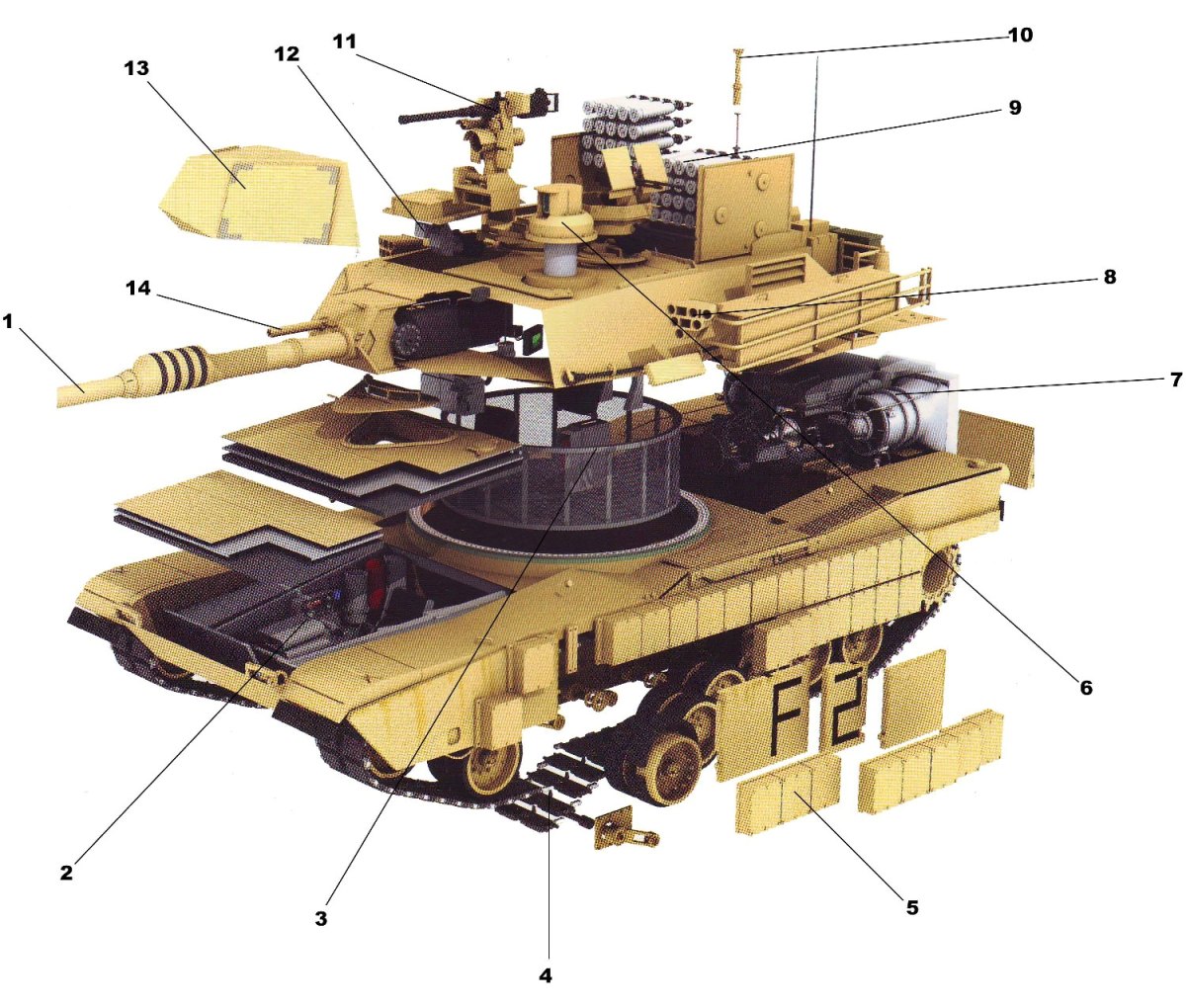

Bagian-Bagian M1 Abrams

Meriam Utama
Ruang Kemudi
Turret
Roda Rantai dan Suspensi
Blok ERA
Pembidik Utama Komandan Tank
Mesin
Pelontar Granat Asap
Penyimpanan Amunisi
Sensor Crosswind
Senapan Mesin M2 Browning 12,7mm
Pembidik Utama Gunner
Perisai Keras
Senapan Mesin Koaksial

Spoiler for Mesin:

Mesin M1 Abrams

Saluran Udara Masuk; udara disedot ke dalam mesin oleh kipas depan yang besar.
Bilah Turbin; turbin utama memiliki bilah miring. Gas panas dari bahan bakar menyembur melewatinya sehingga bilah berputar
Unit Pendingin; dua unit pendingin besar berfungsi agar awak tidak kepanasan akibat temperatur tinggi mesin
Saluran Gas Buang; gas buang dari turbin sangat panas sehingga orang harus menjaga jarak.
Kompresor; kipas kompresor menekan udara masuk dengan tekanan sangat tinggi

Spoiler for Roda dan Suspensi:

Roda dan Suspensi

http://3.bp.blogspot.com/-sgTq7wv2hZA/T2rG9fXwyWI/AAAAAAAAAR8/xrOeNYyASmA/s1600/Suspensi+copy.jpg

Roda Depan; roda depan membantu mengarahkan roda rantai bergerak memutar hingga menapak tanah.
Roda Rantai: roda rantai T-158 memiliki sambungan karet dengan pasak dan konektor baja. Jika ada sambungan yang rusak, dapat dilepas dan diganti.
Roda Tengah; M1 Abrams memiliki tujuh roda tengah. Roda nomor 1,2 dan 7 merupakan suspensi utama.
Suspensi; suspensi memungkinkan roda tengah bergerak ke atas dan ke bawah sekitar 15 inci (38cm). M1 Abrams dapat melewati halangan vertikal setinggi 3,5 kaki (1 meter).
Roda Penggerak; hanya ada dua roda penggerak tunggal (satu pada tiap sisi) yang terhubung dan digerakkan oleh mesin.

Spoiler for Ruang Kemudi:

Ruang Kemudi

kaskus-image

Panel Utama; sebuah DID (Driver Integrated Display), menunjukkan kecepatan, indikator bahan bakar, temperatur mesin dan bantuan navigasi.
Batang Kemudi dan Batang Transmisi; dengan memutar batang kemudi dapat memperlambat roda penggerak pada satu sisi sehingga mengurangi kecepatan roda rantai dan menarik tank berputar ke sisi tersebut. Tank memiliki transmisi dengan empat kecepatan maju dan dua kecepatan mundur.

Spoiler for Awak Turret:

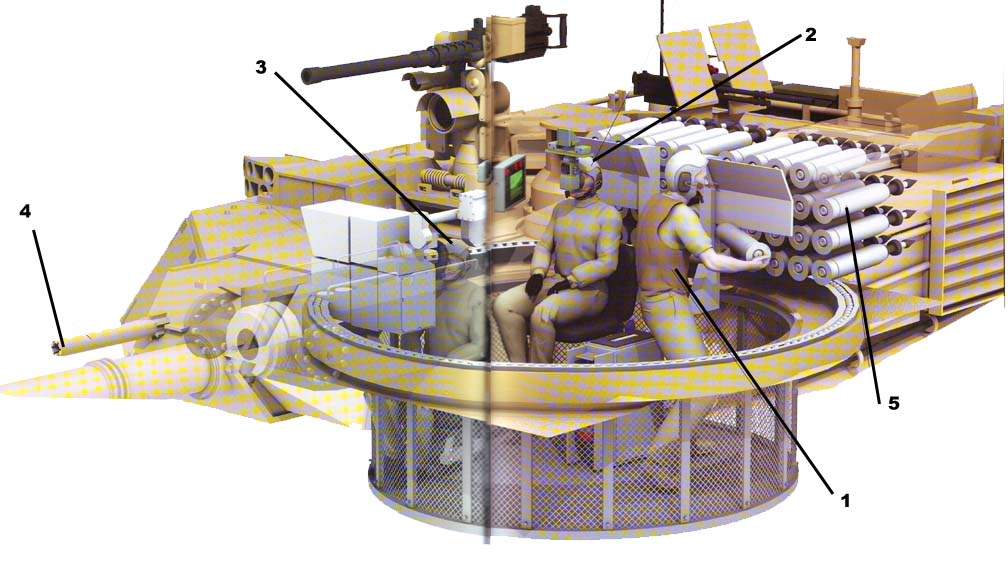

Awak Turret

Pengisi Amunisi; penembak menginstruksikan tipe dan peluru apa yang akan dipakai kepada pengisi amunisi. Terdapat dua rak yang berisi sekitar 17 peluru. Tiap peluru harus dapat dipasang dalam waktu 7 detik.
Komandan; komandan dapat memantau sistem tank, sensor panas, peta navigasi, dan komunikasi radio dari tempat duduknya. Seperti pengemudi, sang komandan juga memakai periskop untuk melihat ke luar.
Penembak; penembak mengarahkan dan menembakkan senjata dan senapan mesin koaksial yang lebih kecil. Tuas kontrol yang disebut "cadilac" itu mempunyai pemicu dan tombol untuk mengaktifkan laser.
Senapan Mesin Koaksial
Ruang Amunisi

Spoiler for Persenjataan Utama:

Persenjataan Utama

Ukuran Laras M256 sepanjang 17 kaki (5,2m) dan berat 1,4 ton. Keseluruhan berat rakitan senjata lebih dari 4 ton

Turret
Peluru yang siap ditembakkan
Ruang Peluru
Unit Pengangkat Meriam
Ekstraktor Asap (Fume Extractor)
Hihihihi... salah edit gambar
Peluru Sabot
Laras Bagian Dalam
Peluru HEAT
Selongsong Peluru Sabot
Cangkang Penetrator
Penetrator

Sumber:
Parker, Steve. 2009. Seri Buku Kendaraan Tempur: M1 Abrams, Tank Perang Utama. Tiga Serangkai

Quote:

Maap kalau gambar/ilustrasinya kurang bagus dan kurang rapi. Maklum hasil scan + polesan Sotosop pemula hehehe
