DTMF vs SERVO dengan 555 ..mengontrol servo jarak jauh dengan Ponsel


Untuk pembahasan kali ini adalah murni bimbingan saya ke rekan kaskuser yang bingung mengerjakan TA(skripsi) nya. Setelah rekan ini membaca pembahasan DTMF pada blog aisi555 disini, dia kebingungan ketika ingin merubah rancangan tanpa micro di blog menjadi dengan micro karena dasar micronya lemah. Kenapa dipaksa pakai micro ? toh dengan 555 saja servo bisa jalan ...perhatikan skematik berikut :

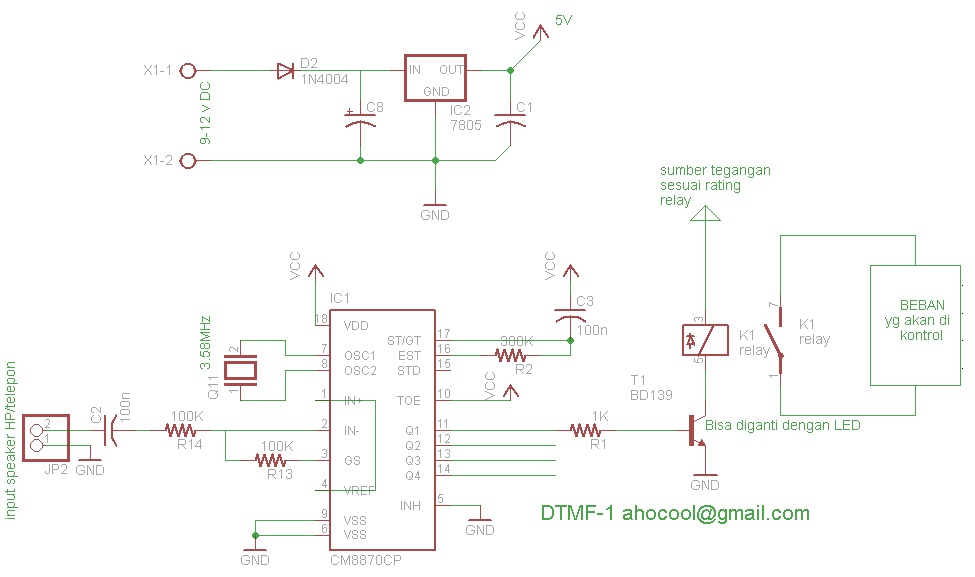

dari rangkaian PWM sederhana diatas sudah dapat mengontrol pergerakan dari motor servo dengan merubah dutycycle nya. nahh bagaimana dengan rangkaian DTMF ? kembali ke blog dan perhatikan gambar rangkaian berikut:

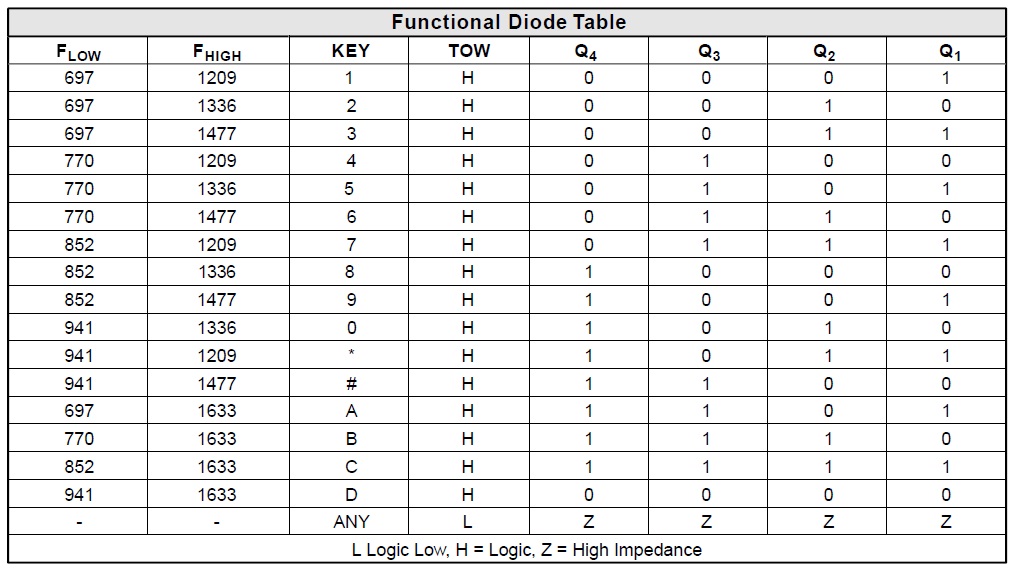

rangkaian decoder dtmf sederhana diatas menggunakan ic decoder 8870 yg umum dijual di toko komponen, dengan truth table seperti berikut :

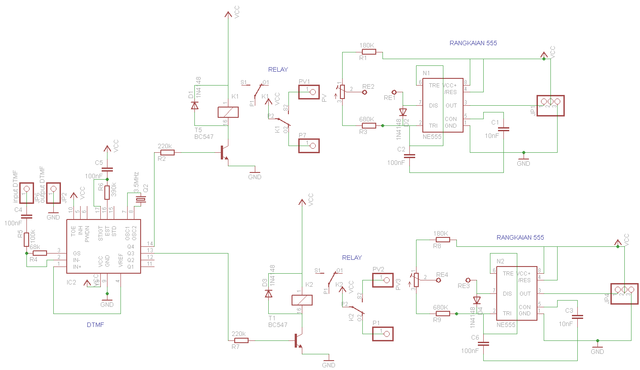

nahh...dengan memperhatikan truth table diatas, secara sederhana kita dapat menggunakan 4 buah output menjadi control dutycycle PWM 555, dengan merubah-rubah pembagian tegangan yg akan diberikan ke pin 7 dari 555 melalui kontrol DTMF. Caranya mudah dengan memparalel beberapa trimpot dan melakukan switching ke pin tengahnya yg menuju ke pin 7 dari 555, switch ini bisa dilakukan dengan transistor atau menggunakan relay seperti yg dilakukan rekan dengan email : fendrian1989@gmail.com , memang agak membingungkan tapi dia berhasil kok...kalo bingung hubungi dia saja..hehehe



tiap posisi servo yg diinginkan dapat dicoba terlebih dahulu (dengan merubah puteran trimpot/potensio) sebelum di switch menggunakan teknik relay atau transistor..

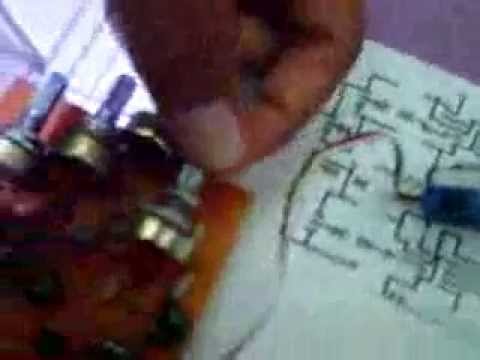

hasilnya seperti berikut, agan ini menggunakan servo continous yg muter terus sesuai perubahan arah yg diinginkan, kalo pake yg non kontinyu maka PWM berkolerasi dengan posisi sudut dari servo. Posisi yg dapat diperoleh dengan rangkaian sederhana ini adalah 4 posisi, sedangkan jika menginginkan 10 posisi sesuai jumlah dial telepon maka menggunakan BCD to Decimal decoder seperti penjelasan disini





SELAMAT MENCOBA
