DOWNLOADER IC EEPROM 24CXX

Buat rekan Barong, akhirnya kesampaian juga bikin yg dirimu rekues, mumpung bahan2 ada di kotak peralatan, jadi langsung aja...

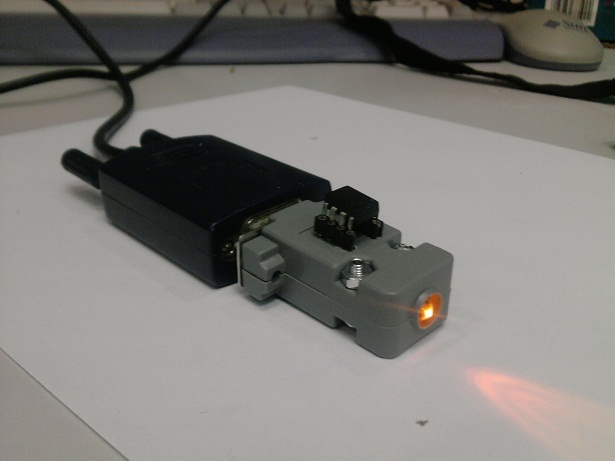

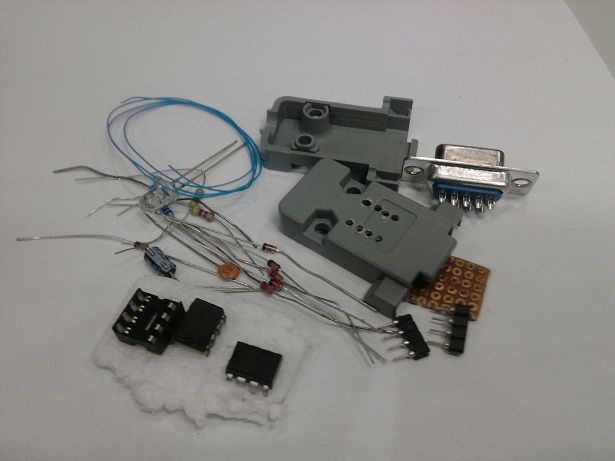

bahan-bahannya seperti gambar :



1. 3x Zenner 5,1V
2. 3x Diode 1N4148
3. 2x Resistor 4k7, 1x 100 ohm
4. 1x cap 100nF , 1x Elco 22uF
5. Socket ic 8 DIL atau bisa juga header Through Hole
6. Konektor DB-9 + Casing
7. PCB kecil, LED dan kabel kecil (wrap cable)


skematiknya aku edit dari berbagai sumber , dan rata-rata berasal dari programmer berbasis JDM / Serial PonyProg

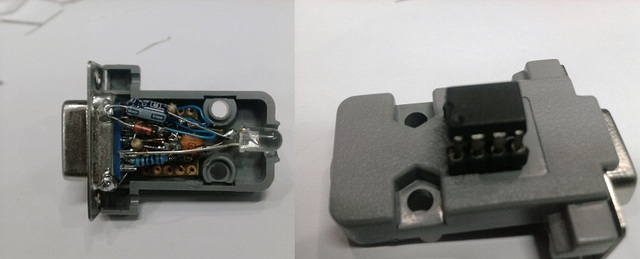

kemudian susun komponen diatas pcb kecil, dengan menempatkan socket diluar . Kalo tanpa PCB soket harus di lem pada casing db-9 yang sebelumnya dibor. Untuk header through hole bisa menggunakan PCB karena kakinya cukup panjang. Komponen disolder sedemikian rupa sehingga pas pada socket dan tidak short antar kaki yg tidak diinginkan. Jika kesulitan, boleh saja dirangkai diatas PCB yg lebih besar


Ground (skematik paling bawah) sebaiknya disolderkan ke body DB9


Jika sudah, maka bisa menggunakan software downloader yang bisa didownload di website ponyprog (www.lancos.com) atau juga bisa menggunakan IC-Prog (http://www.ic-prog.com/index1.htm)

Berdasarkan pengalaman, ponyprog memerlukan port Serial MURNI ...artinya langsung nancep di motherboard seperti yang ada pada PC-Desktop. Untuk pemakaian laptop yg ga ada serialnya maka digunakan usb to Rs232 converter dan disarankan menggunakan software IC-PROG yang lebih pelan pogrammingnya. Sepertinya ponyprog mensetting clock lebih cepat sehingga tidak mampu dikendalikan oleh usb to serial converter.

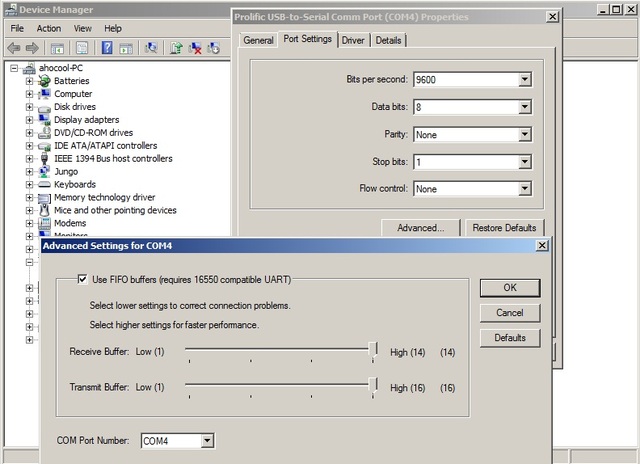

Langkah pertama setelah download adalah melakukan setting comport sehingga nilainya tidak lewat dari com4 , caranya jika comportmu gede seperti gambar berikut :


ubah saja pada comport4 yang biasanya kosong.

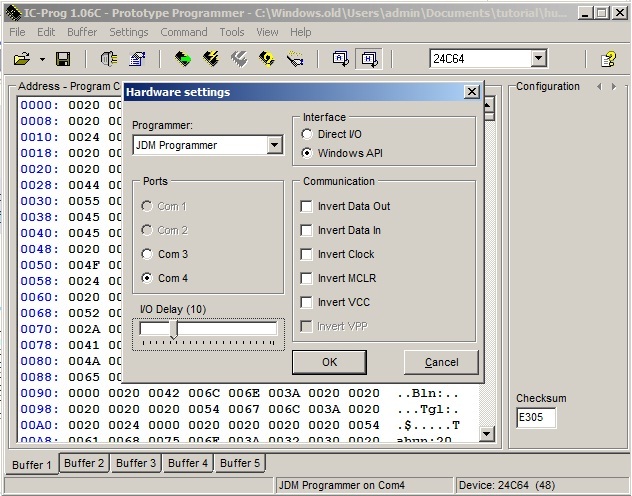

Setelah download software IC-Prog selesai, maka lakukan setting hardware seperti pada gambar berikut :

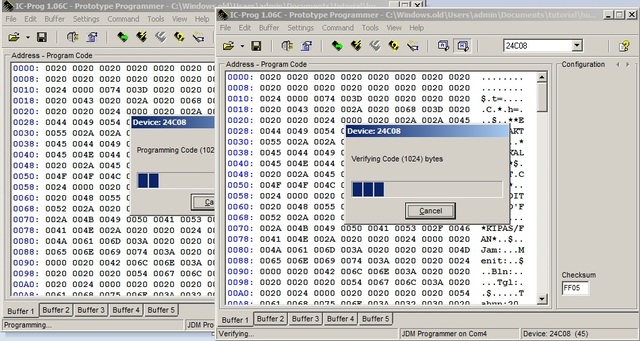

selanjutnya mudah....tinggal mengikuti langkah-langkah pada GUI, yaitu pilih IC, LOAD FILE EEPROM, WRITE, dan tinggal tunggu sampai verified selesai

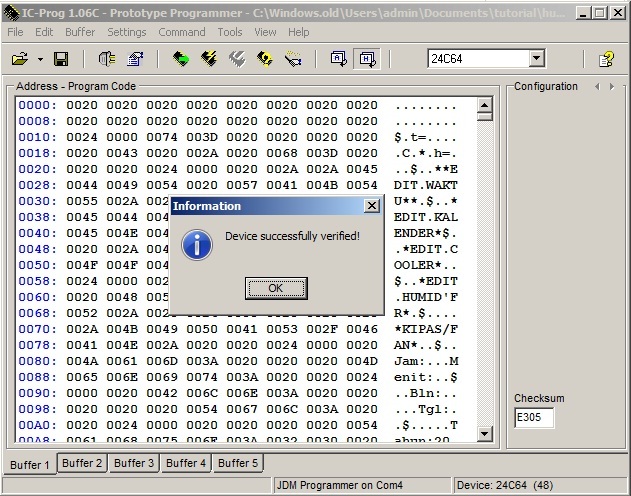

paling seneng kalo muncul beginian :







SELAMAT MENCOBA
