TS
ahocool
#4098
Lanjutan FRID

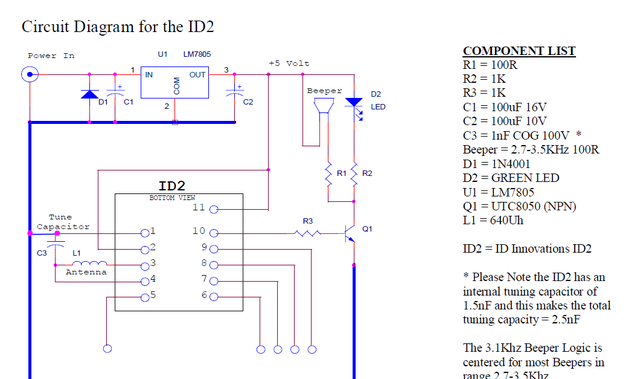

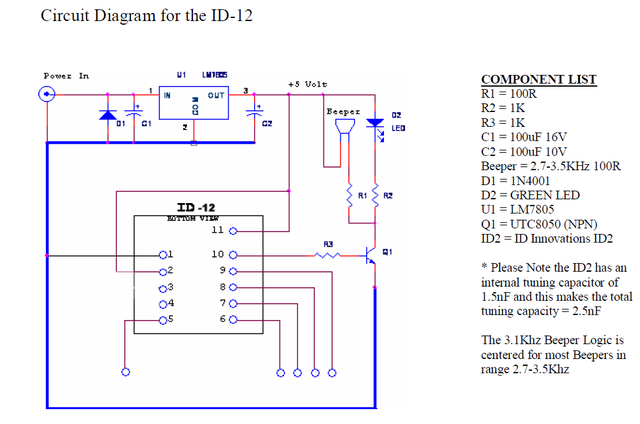

Untuk rangkaian dari datasheet produk RFID Innovations, seperti berikut:
![kaskus-image]()
![kaskus-image]()
![kaskus-image]()
perbedaan yang mencolok hanya di antenna , dimana ID0/2 tidak memiliki antena internal seperti ID12. Tapi ID12 dapat juga dipasangkan antena external yg dapat digunakan bersamaan
jika dihubungkan dengan Micro, gunakan saja mode UART TTL , dan hanya digunakan pin RX saja , karena hanya membaca data yg diberikan oleh modul
jadi....codenya kira2 begini , output ke LCD 16x2:
SELAMAT MENCOBA
Untuk rangkaian dari datasheet produk RFID Innovations, seperti berikut:



perbedaan yang mencolok hanya di antenna , dimana ID0/2 tidak memiliki antena internal seperti ID12. Tapi ID12 dapat juga dipasangkan antena external yg dapat digunakan bersamaan
jika dihubungkan dengan Micro, gunakan saja mode UART TTL , dan hanya digunakan pin RX saja , karena hanya membaca data yg diberikan oleh modul
jadi....codenya kira2 begini , output ke LCD 16x2:
Code:
#define F_CPU 4000000UL //sesuaikan dengan clock micro
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#include "lcd.h" //silahkan baca pembahasan menulis LCD
#define USART_BAUDRATE 9600 //baudrate
#define BAUD_PRESCALE (((F_CPU / (USART_BAUDRATE * 16UL))) - 1)
void init_usart(void)
{
UCSRB |= (1 << RXEN) | (1 << TXEN);
UCSRC |= (1 << UCSZ0) | (1 << UCSZ1);
UBRRL = BAUD_PRESCALE;
UBRRH = (BAUD_PRESCALE >> 8);
UCSRB |= (1 << RXCIE); //interupt serial usart
sei(); //enable interupt
}
ISR(USART_RX_vect) //interupt ketika ada data yg diterima
{
char databyte;
databyte = UDR; // isi data
if(databyte == 2) { //deteksi STX (0x02h)
lcd_gotoxy(0,1);
}
//tampilkan data kecuali data status ke LCD
else if((databyte != 0x0D)&&(databyte != 0x0A)&&(databyte != 0x03))
{lcd_putc(databyte);
}
}
int main(void)
{
//inisialisasi port I/O
DDRC=0b1111111; //port LCD
ADCSRA &= ~_BV(ADEN); //matiin ADC biar irit
//inisialisasi LCD
lcd_init(LCD_DISP_ON);
lcd_clrscr();
lcd_puts(" BACA RF ID");
init_usart();
while(1)
{
}
return 0;
}
SELAMAT MENCOBA
