TS
ahocool
#4087
Bermain Dengan RFID Reader
Diriku dapat modul starter kit RFID innovative dari kaskuser yg kebingungan setelah membeli nya ...
ternyata ga sesusah yg dikira..kalo dicolokin pake hyperterminal / putty via serial to usb (9600 bps), jika kartu RFID dideketkan ke modul akan muncul ascii seperti contoh ini
dari datasheet didapatkan penjelasan byte yg dikirim ketika kartu didekatkan berupa :
1. STX (0x02) , start transmission
2. 10 DATA ASCII
3. 2 byte checksum (ascii)
4. <cr><lf> ETX , kalo hexanya 0x0D , 0x0A, 0x03
ke 16 byte ini bisa dibaca langsung, pada awalnya mo di test juga checksumnya tapi mubazir ahh....lebih baik langsung aja di compare semua byte ascii (10 + 2)
hasilnya bisa bikin seperti ini :
akan dibahas kalo ada yg bertanya
Diriku dapat modul starter kit RFID innovative dari kaskuser yg kebingungan setelah membeli nya ...
ternyata ga sesusah yg dikira..kalo dicolokin pake hyperterminal / putty via serial to usb (9600 bps), jika kartu RFID dideketkan ke modul akan muncul ascii seperti contoh ini
Code:
[B]4D00D584B1AD[/B]
dari datasheet didapatkan penjelasan byte yg dikirim ketika kartu didekatkan berupa :
1. STX (0x02) , start transmission
2. 10 DATA ASCII
3. 2 byte checksum (ascii)
4. <cr><lf> ETX , kalo hexanya 0x0D , 0x0A, 0x03
ke 16 byte ini bisa dibaca langsung, pada awalnya mo di test juga checksumnya tapi mubazir ahh....lebih baik langsung aja di compare semua byte ascii (10 + 2)

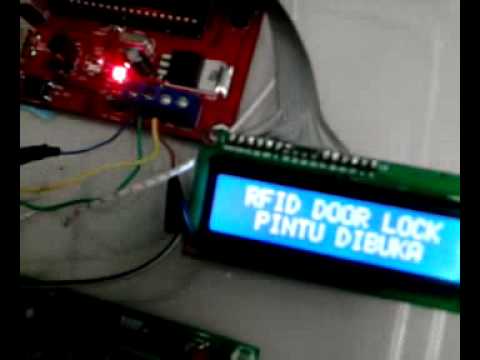

hasilnya bisa bikin seperti ini :
akan dibahas kalo ada yg bertanya
