BERMAIN DENGAN TV ..PART#1
sebenernya sudah sejak dulu pengen maenin AVR buat bikin karakter di TV. Baru kesampean sekarang dan ubek-ubek google aku baca2 di mari: http://www.rickard.gunee.com/project.../pic/howto.php
nah...ternyata tidak segampang yg ku kira, banyak teory analog yg mesti dikuasai. Salut deh buat yg pertama ngerancang TV ..trus yg pertama bikin VIDEO GAME otaknya pasti tokcer banget .
sebelum ke skematik dan listing, kita perhatikan dulu bagaimana gambar TV (PAL) itu terbentuk. Gambarannya seperti berikut :
![kaskus-image]()
gambar di scan oleh electron secara bergantian per baris, ganjil dulu baru baris genap ( ga tau kenapa kok kayak gini) dengan total scanline 625 untuk PAL.
Perbaris(raster/scanline) memiliki lebar pulsa 64us, dimana tiap baris ini memiliki bentuk sinyal seperti ini :
dari 64us, 4 us pertama sinyal berupa 0v, 8 us kemudian ada jeda (biasanya untuk colorbust) sinyal 0,3v (black blank level). selanjutnya sisanya 58us merupakan data gambar. beruntung sekali level dari sinyal composite maksimal 1 V (warna putih), sehingga dengan pembagian resistor sederhana dapat di peroleh level hitam dan putih hanya dengan menggunakan 2 buah resistor
![kaskus-image]()
![kaskus-image]()
![kaskus-image]()
![kaskus-image]()

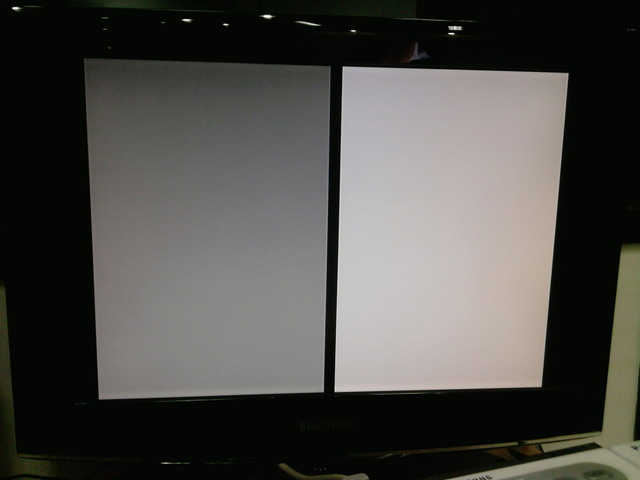

dan...percobaan pertama adalah membuat gambar seperti ini :
![kaskus-image]()
jadi dikiri bikin kotak abu2, ditengah garis item, di kanan kotak putih
Kita rangkai AVR ATTINY 2313 dengan PORT B0 disambung ke R 1K dan PORT B1 menuju resistor 470ohm , seperti gambar diatas. Ujung kedia resistor menuju ke port composite / AVin dari tv. Clock yg digunakan xtal 16MHz

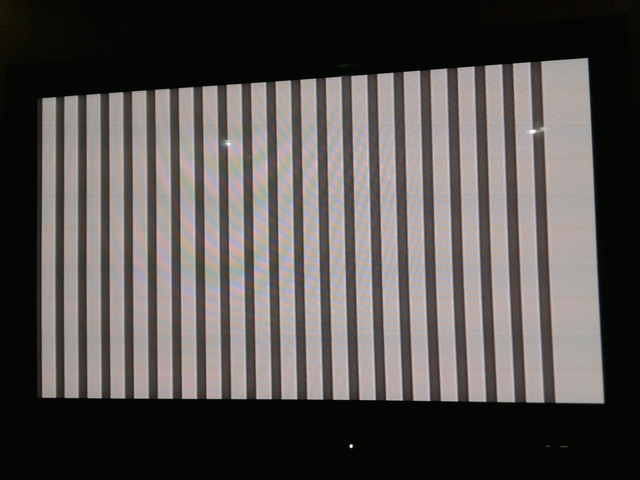

selanjutnya dengan merubah dikit..dikit, terutama di susunan delay dan warna dapat membikin gambar seperti ini :
![kaskus-image]()
TO BE CONTINUED ...
sebenernya sudah sejak dulu pengen maenin AVR buat bikin karakter di TV. Baru kesampean sekarang dan ubek-ubek google aku baca2 di mari: http://www.rickard.gunee.com/project.../pic/howto.php
nah...ternyata tidak segampang yg ku kira, banyak teory analog yg mesti dikuasai. Salut deh buat yg pertama ngerancang TV ..trus yg pertama bikin VIDEO GAME otaknya pasti tokcer banget .
sebelum ke skematik dan listing, kita perhatikan dulu bagaimana gambar TV (PAL) itu terbentuk. Gambarannya seperti berikut :

gambar di scan oleh electron secara bergantian per baris, ganjil dulu baru baris genap ( ga tau kenapa kok kayak gini) dengan total scanline 625 untuk PAL.
Perbaris(raster/scanline) memiliki lebar pulsa 64us, dimana tiap baris ini memiliki bentuk sinyal seperti ini :
dari 64us, 4 us pertama sinyal berupa 0v, 8 us kemudian ada jeda (biasanya untuk colorbust) sinyal 0,3v (black blank level). selanjutnya sisanya 58us merupakan data gambar. beruntung sekali level dari sinyal composite maksimal 1 V (warna putih), sehingga dengan pembagian resistor sederhana dapat di peroleh level hitam dan putih hanya dengan menggunakan 2 buah resistor




dan...percobaan pertama adalah membuat gambar seperti ini :

jadi dikiri bikin kotak abu2, ditengah garis item, di kanan kotak putih
Kita rangkai AVR ATTINY 2313 dengan PORT B0 disambung ke R 1K dan PORT B1 menuju resistor 470ohm , seperti gambar diatas. Ujung kedia resistor menuju ke port composite / AVin dari tv. Clock yg digunakan xtal 16MHz
Code:
#define F_CPU 16000000UL //clock xtal
#include <avr/io.h>
#include <util/delay.h>
#define SYNC PORTB=0
#define ABU PORTB=0b10
#define ITEM PORTB=0b01
#define PUTIH PORTB=0b11
int main(void)
{
//Inisialisasi port yg digunakan
DDRB =0b11;
while(1)
{
//sync horiz
SYNC;
_delay_us(4);
// blanking
ITEM;
_delay_us(8);
ITEM;
_delay_us(5);
ABU;
_delay_us(20);
ITEM;
_delay_us(1);
PUTIH;
_delay_us(20);
ITEM;
_delay_us(7);
}
}
selanjutnya dengan merubah dikit..dikit, terutama di susunan delay dan warna dapat membikin gambar seperti ini :

TO BE CONTINUED ...
