INTERFACING KEYBOARD ke AVR & OUTPUT ke DOT MATRIX

- LEVEL : ADVANCE
- BAHAN2 : AVR micro ( ATTINY 2313), KEYBOARD PS-2, DOTMATRIX , R 10K
- DASAR yg PERLU DIKUASAI : Basic I/O, Interupt dan menulis ke DOT MATRIX ( love hurts) silahkan baca disini


Pertama kita perlu mengetahui port keyboard PS2 itu seperti ini :



sedangkan pada input micro , umumnya menggunakan koneksi seperti ini :



dimana input clock masuk ke pin interupt, seangkan pin data masuk ke pin biasa dari AVR (bidirect). semua I/O di pull up dengan resistor 10k ke Vcc

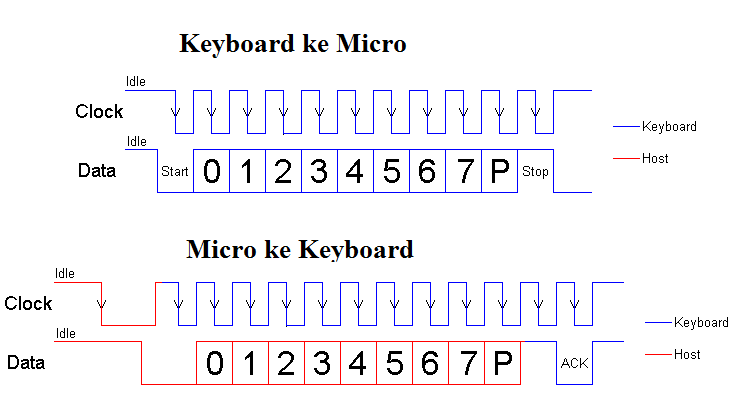

selanjutnya kita bahas dulu format transfer data saat ada pemencetan tombol , gambarannya seperti ini :



jadi keyboard dapat mengirim data karakter ke micro, sedangkan micro mengirimkan setting keyboard. sehingga komunikasinya bidirectional


oke, selanjutnya kita perhatikan kode scan/hex dari pencetan tombol keyboard, tabelnya seperti ini :




setelah itu kita susun port ps 2 & port dot matrix dengan susunan I/O seperti ini :

//clock di interupt 0 (pin 6)

MCUCR |= (1<<ISC01) | (0<<ISC00); // falling edge int 0

GIMSK |= (1<<INT0);



//data keyboard di port PD3 (pin 7)

DDRD &= ~_BV(PD3) ;



//kolom dot matrix

DDRD |= _BV(PD0) | _BV(PD1) | _BV(PD4) | _BV(PD5) | _BV(PD6) ;



//data / baris dot matrix

DDRB |= _BV(PB0) | _BV(PB1) | _BV(PB2) | _BV(PB3) | _BV(PB4) | _BV(PB5) | _BV(PB6) ;



// output led buat ngecek ada pencetan keyboard di PA0 (pin 4)

DDRA |= _BV(PA0);

kemudian yg ga kalah pentingnya adalah membikin databse/lookup table untuk scan code keyboard menjadi baris data dot matrix. (harap baca dulu cara menulis di dot matrix)

const char h_A[5] PROGMEM = {0x7e, 0x11, 0x11, 0x11, 0x7e}; //A

const char h_B[5] PROGMEM = {0x7f, 0x49, 0x49, 0x49, 0x36}; //B

const char h_C[5] PROGMEM = {0x3e, 0x41, 0x41, 0x41, 0x22}; //C

const char h_D[5] PROGMEM = {0x7f, 0x41, 0x41, 0x22, 0x1c}; //D

...... dst ....

jadi, tiap ada pemencetan tombol, maka pin clock dari keyboard akan menginterupt ( falling / turun dari 1-0) AVR dengan format seperti gambar diatas, sehingga script pada interuptnya berupa

SIGNAL (SIG_INT0) //routinre interupt INT0

{



if(clk > 1 && clk <10) //clock yg bermanfaat saja yg dibaca



{

//pindahkan data dari PIN DATA keyboard ke memory

key[(clk - 2)] = ((PIND & _BV(PIND3)) >> PIND3);

 //nyalakan led penanda ada data dikirim keyboard

PORTA |= _BV(PA0);



}



clk++; // tambahkan nilai variable clk tiap interrupt



if(clk == 12) //maksimum clock yg dikirim



{clk=1;

PORTA &= ~_BV(PA0); //matikan led tanda data kosong



}



}

selanjutnya kita terjemahkan data dari memory array "key" kedalam bentuk hexa yg kemudian diterjemahkan dengan database lookup

int a;

char hurufnya[5];



//rumus merubah array key ke hexa scan code

 a= (128*key[7]) + (64*key[6]) + (32*key[5]) + (16*key[4]) + (8*key[3]) + (4*key[2]) + (2*key[1]) + key[0] ;





switch (a)

 {

case 0x1C : strncpy_P(hurufnya,h_A,5); break;

case 0x32 : strncpy_P(hurufnya,h_B,5); break;

case 0x21 : strncpy_P(hurufnya,h_C,5); break;

case 0x23 : strncpy_P(hurufnya,h_D,5); break;

case 0x24 : strncpy_P(hurufnya,h_E,5); break;

case 0x2B : strncpy_P(hurufnya,h_F,5); break;

............dan seterusnya

default : strncpy_P(hurufnya,h_43,5);



 }



// selanjutnya ditampilkan di DOTMATRIX ( tampilkan per kolom)

//kolom 1

 PORTB = 0x80;

 PORTD &= ~_BV(PD0);

 PORTD |= _BV(PD1) | _BV(PD4) | _BV(PD5) | _BV(PD6) ;

 PORTB = hurufnya[0];

 _delay_ms(10);

//kolom2

 PORTB = 0x80;

 PORTD &= ~_BV(PD1);

 PORTD |= _BV(PD0) | _BV(PD4) | _BV(PD5) | _BV(PD6) ;

 PORTB = hurufnya[1];

 _delay_ms(10);

dst

hasilnya kalo udah mahir, seperti ini loooo....




code full bisa didapat via PM ( kepanjangan)

SELAMAT MENCOBA
