wah....ternyata banyak yg bahas Comparator ya..padahal jujur kalo 2 minggu lalu dapet proyek yg berhubungan dengan komparator. Trus udah ane coba posting dimari tapi entah kenapa kaskus error mulu waktu itu...

jadinya aku bahas aja sekarang ....

Prinsip comparator

silahkan baca di : http://en.wikipedia.org/wiki/Comparator



Jadi jika Vin (+) < Vin (-) maka output akan menjadi = supply (-)
jika Vin (+) > Vin (-) maka output akan menjadi = supply (+)

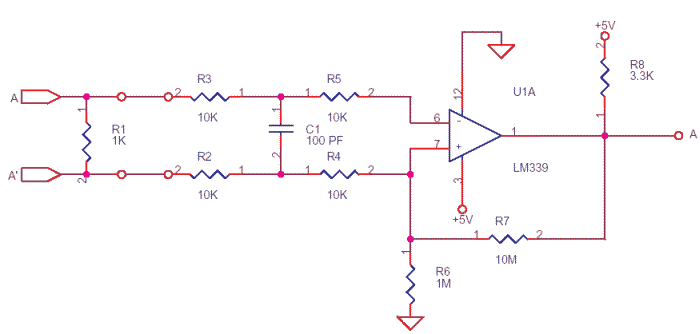

nah karena kita berhubungan dengan sinyal DIGITAL, maka output kudu 0 atau 1 (0 atau 5 v), jadi biasanya op-amp sekelas komparator (LM339) dapat dikasi supply +5 dan 0 , tetapi untuk mendapatkan tegangan output 0 & 5 V (level TTL), output perlu di pull up dengan resistor



jadi ketika Vin(+) lebih kecil Vin(-) maka out = 0 dan sebaliknya


HYSTERESIS

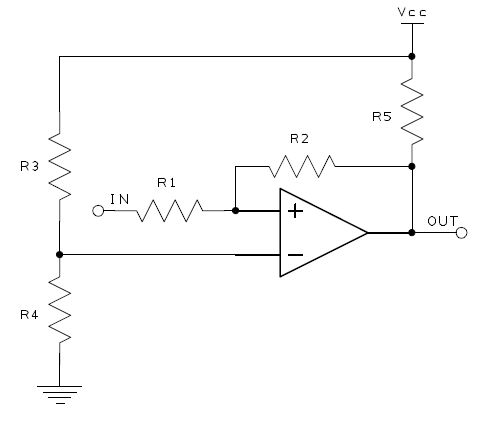

dari gambar diatas, kita lihat ada Resistor feedback dari out ke v(+), rangkaian ini menjadi rangkaian comparator dengan hysteresis ( range batas).

GUNANYA APA ?

jika ada noise, dan menyebabkan level v+ dan v- berada di posisi yg sangat sempit sehingga output berosilasi

dengan hysteresis diharapkan ada range v+ dan v- sehingga output menjadi jelas

kondisi tanpa hysteresis




dengan hysteresys




rumusnya agak tricky dan kadang2 tidak bisa dipraktekkan, jadi kudu membaca datasheet tiap2 opamp yg digunakan ( syukur2 bisa beli opamp yg ada hysteresis langsung sekelas maxim)



v (-) atau Vref = Vcc x R4/(R4+R3)
v Th ( batas atas) = Vref x R2/ (R2 + R1)
v TL (batas bawah) = Vref x R2/ (R2 + R1) - Vcc x R1/R2

(mohon koreksi kalo salah...sudah lupa kuliahnya MAESTRO OP-AMP dari Elektro ITS ..Bapak HERU)

nah....sekarang dapet deh daerah yg agak "lega" sehingga bisa deh dilanjutkan mendesain suatu pembanding tegangan



APLIKASI

Penggunaan opamp kali ini adalah untuk mengirimkan SMS ketika terjadi penurunan tegangan dari jala2 PLN , sebaiknya proses pengiriman SMS bisa dibaca dulu disini


wah..tegangan PLN apa ga bahaya ?
Gampang aja...kita gunakan Trafo stepdown (adaptor) tanpa regulator , rekomended pake 3 V aja, dimana tegangan nya akan berbanding lurus dengan input PLN

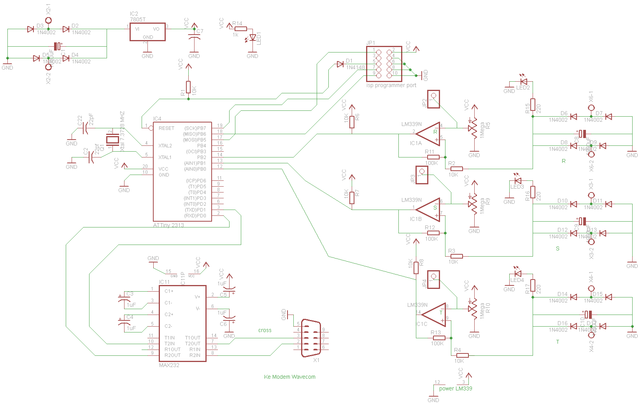

SKEMATIK



(klik buat memperbesar)

pertama kita tentukan dulu tegangan yg mewakili batas bawah yg dianggap tegangan PLN terendah dari output adaptor (Vref), semisal kita anggap 2.5 volt, jadi kita putar trimpot agar Vref / Vin(-) menjadi 2.5 volt
jadi ketika tegangan dari PLN menurun dan Vin(+) secara hysteresis dibawah Vref, maka output akan menjadi LOW (0), jika PLN normal dan Vin(+) > hysteresis maka output akan menjadi High (1)

SCRIPT




SELAMAT MENCOBA ...
