Memanfaatkan ADC dari AVR
Sudah beberapa rekan meminta untuk dibahas mengenai ADC, dan akhirnya aku bikin juga tutorialnya. Tutorial ini maen comot sana-sini di internet, sebab memang cukup banyak artikel/blog di internet yg ngebahas ADC.
seri AVR yg memiliki ADC yg ada dipasaran adalah : ATtiny26, Mega8/8535/16/32 etc . Umumnya seri yg umum dipasaran memiliki lebih dari satu port ADC dengan resolusi 10bit
sebelumnya kita bahas dulu ADC....ADC dulunya terpisah dari micro, biasanya jaman tahun 2000 kebawah kita harus menggunakan ADC terpisah (contoh ADC 0808) yg selanjutnya akan diolah oleh kontroller. contoh rangkaiannya seperti ini, TS inget dulu pernah praktikum bikin voltmeter trus dibaca melalui paralel port PC
ADC 0808 ini memiliki resolusi 8 bit, jadi hasil pengukuran secara digital 0-254
jika AVR memiliki resolusi 10 bit, jadi biner pengukuran 0-1023.
Jadi resolusi menentukan kepekaan dari pembacaan ADC, semisal jika 8 bit dan range pengukuran 0-5V maka perubahan 1bit = 5/253 = 19,6 mV. Jika ADC 10 bit maka perubahan 1bit = 5/1023 = 4,9 mV
ADC akan meminta untuk diberikan tegangan Vref, yg merupakan tegangan cuplik referensi dari analog input. Seinget saya ADC 0808 membutuhkan tegangan referensi Vmax/2 , jadi jika range tegangan 0-5v maka perlu dikasi Vref 2.5 V.
Untuk AVR dapat dipilih tegangan Vref internal (2.56v), VCC sebagai Vref atau Vref external. Kali ini kita menggunakan mode yg paling sederhana yaitu Vref=Vcc , mode pembacaan sekali dan IC yg dipilih adalah ATMEGA 8.
untuk rangkaian pertama, kita akan mencoba mebuat pembacaan tegangan pada TRIMPOT 10K, dimana berfungsi sebagai voltage divider dan dibaca oleh ADC port 0. Tampilannya akan dikirim menuju LCD 2x16 baris
INGAT karena memakai LCD, maka sebaiknya baca terlebih dulu pembahasan menulis di LCD

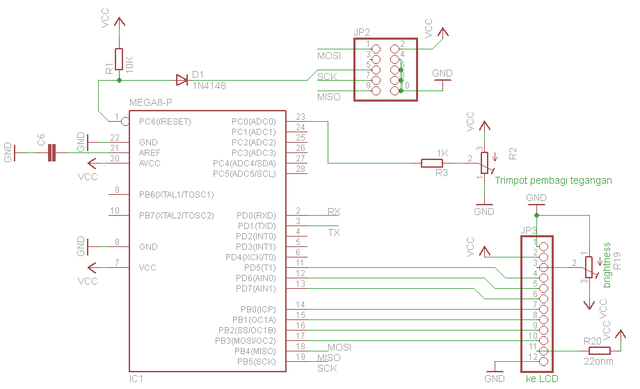

siapkan rangkaian berikut (klik buat gambar lebih gede)
![kaskus-image]()
selanjutnya kita bahas satu persatu codingnya :
I. Insialisai
II. Pembacaan data ADC
III. Script Merubah Binner ke ascii
karena pembacaan ADC berupa binner, maka perlu dirubah menjadi ASCII dan dapat langsung ditampilkan ke LCD. Sebenernya WinAVR string.h memiliki fungsi "itoa" / integer to ascii, tetapi memakan memory yg lebih dan konversinya hanya 1 saja
IV. Program Utama

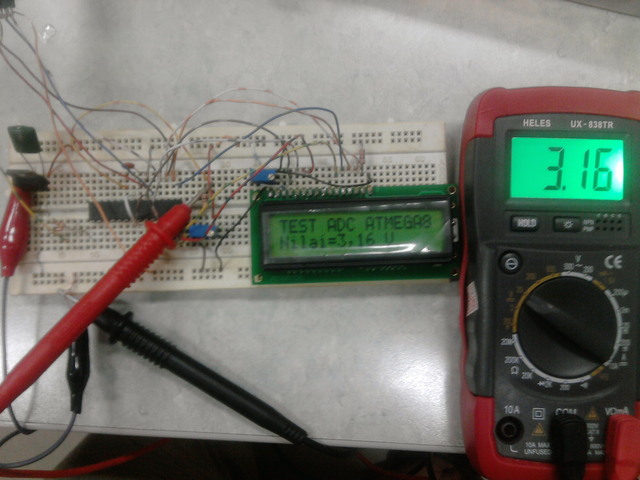

hasil dari skematik & coding diatas dapat dilihat pada gambar berikut :
![kaskus-image]()
Selamat Mencoba
