TS
ahocool
#2441
@ mas sued
wah agan mengingatkan aku pada tutorial PWM yg belum aku upload
jadi kita belajar dasar2 nya dulu aja yak..semoga membantu
pada dasarnya PWM memiliki 3 jenis /tipe yaitu:
-fast PWM
-Phase correct
-freq correct
prinsipnya sama saja, merubah duty cycle dari sebuah pulsa tergantung sekarang keperluannya buat control LED, motor, audio dsb
kali ini kita bermain dengan FAST PWM menggunakan atiiny 2313
dari datasheet attiny memiliki 4 buah channel PWM 8 bit
#percobaan 1 LED redup -terang
hubungkan LED ke port 0C0A /Pin 14 /PB2 , jangan lupa kasi Resistor 100 ohm
hasilnya seperti ini
#percobaan 2 LED DIMMER pake TOMBOL
kali ini hubungkan PIN interupt 0 dan 1 ke tombol (fall edge, jadi di pull up)
kita akan coba meredup/terangkan LED dengan penekanan tombol
hasilnya seperti video dibawah
jika digunakan untuk mengatur LED RGB, tinggal menggunakan output chanel PWM yg berbeda untuk masing2 warna, sehingga didapatkan kombinasi warna yg sesuai
SELAMAT MENCOBA
wah agan mengingatkan aku pada tutorial PWM yg belum aku upload
jadi kita belajar dasar2 nya dulu aja yak..semoga membantu
pada dasarnya PWM memiliki 3 jenis /tipe yaitu:
-fast PWM
-Phase correct
-freq correct
prinsipnya sama saja, merubah duty cycle dari sebuah pulsa tergantung sekarang keperluannya buat control LED, motor, audio dsb
kali ini kita bermain dengan FAST PWM menggunakan atiiny 2313
dari datasheet attiny memiliki 4 buah channel PWM 8 bit
#percobaan 1 LED redup -terang
hubungkan LED ke port 0C0A /Pin 14 /PB2 , jangan lupa kasi Resistor 100 ohm
Code:
#define F_CPU 1000000L
#include <avr/io.h>
#include <util/delay.h>
#include <avr/interrupt.h>
int main(void)
{
int a;
DDRB |= (1<<PB2); // output LED di 0C0A
TCCR0B = 0; // stop timer 0
TCCR0A = (1<<WGM00)|(1<<WGM01); // fast pwm mode 3
TCCR0A |= (1<<COM0A1); //Clear OC0A on Compare Match when up-counting. Set OC0A on Compare Match when down-counting.
OCR0A = 0x0f; //duty cycle
TCCR0B |= (1<<CS00); // no prescaling
\twhile(1)
\t{
for(a=0;a<255;a++)
\t{
OCR0A=a;
\t _delay_ms(10);
\t}
\t for(a=255;a>0;a--)
\t{
OCR0A=a;
\t _delay_ms(10);
\t}
\t
\t}
return 0;
}

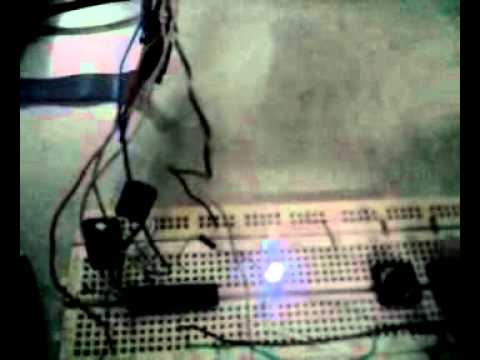

hasilnya seperti ini
#percobaan 2 LED DIMMER pake TOMBOL
kali ini hubungkan PIN interupt 0 dan 1 ke tombol (fall edge, jadi di pull up)
kita akan coba meredup/terangkan LED dengan penekanan tombol
Code:
#define F_CPU 1000000L
#include <avr/io.h>
#include <util/delay.h>
#include <avr/interrupt.h>
SIGNAL (SIG_INT1)
{
OCR0A+=100;
}
SIGNAL (SIG_INT0)
{
OCR0A-=100;
}
int main(void)
{
DDRB |= (1<<PB2); // output LED di 0C0A
TCCR0B = 0; // stop timer 0
TCCR0A = (1<<WGM00)|(1<<WGM01); // fast pwm mode 3
TCCR0A |= (1<<COM0A1); //Clear OC0A on Compare Match when up-counting. Set OC0A on Compare Match when down-counting.
OCR0A = 0x0f; //duty cycle
TCCR0B |= (1<<CS00); // no prescaling
MCUCR |= (1<<ISC00) | (1<<ISC10); //fall edge
GIMSK |= (1<<INT0) |(1<<INT1); // aktifkan interupt 0 & 1
sei();
\twhile(1)
\t{
\t}
return 0;
}

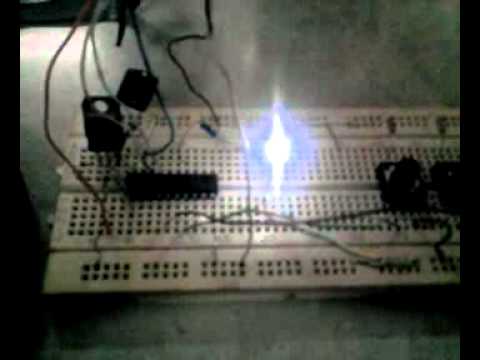

hasilnya seperti video dibawah
jika digunakan untuk mengatur LED RGB, tinggal menggunakan output chanel PWM yg berbeda untuk masing2 warna, sehingga didapatkan kombinasi warna yg sesuai
SELAMAT MENCOBA
Diubah oleh ahocool 13-12-2012 11:33
