PEMANCAR RADIO FM 1 TRANSISTOR

Kali ini kita selingkuh ke Analog dulu yak ...bikin Pemancar radio FM
Di inspirasi dari pertanyaan seorang kaskuser yang juga anak SMA yg gagal meniru skematik pemancar FM di sebuah blog...
hasil googling dapet video youtube yg menuntunku menuju website jepang http://anarchy.translocal.jp/radio/micro/

Di salah satu bagian web jadulnya ada petunjuk membuat radio FM sederhana

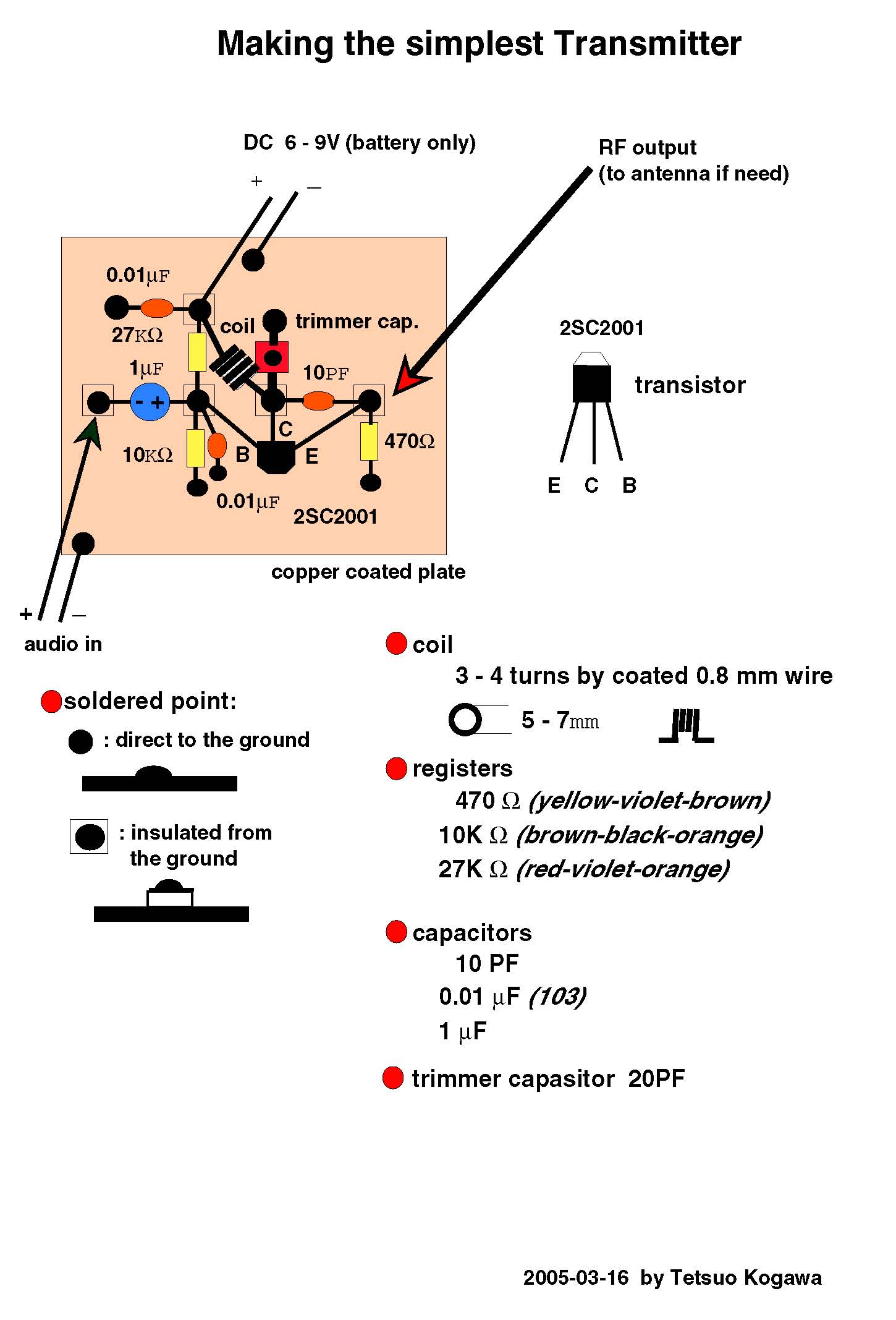

gambar skematik seperti ini :





nah..ternyata ku cek di kotak komponen punyaku ada beberapa yg cocok
dan yang lainnya aku bikin dengan pendekatan nilai komponen dengan menggabungkan komponen2 berbeda




dari skematik di web asli, aku lakukan beberapa penyesuaian :

- R 27 Kohm aku buat dari gabungan R 10K + R 12 K , jadi nilainya mendekati
- Kapasitor 10pF aku buat dari seri 2 kasitor 22pF, jadi nilai sekitar 11pF
- Transistor yg kupakai transistor NPN umum 2N3904, ga bagus sebenernya respon frekuensi tinggi, tapi ga masalah
- Lilitan / Kumparan dibuat dari kabel jumper atau wrap kabel yang biasanya di gunakan untuk menyambung rangkaian di PCB lubang. Lilitan dibuat dengan melilitkan kabel 4-5 loop di obeng kecil, kemudian ujung2nya diluruskan biar gampang disolder. Kumparan ini bisa dibuat dengan kabel email, kabel dinamo tamiya ato kabel balast lampu neon. Ingat ujung kabel dikupas saat menyolder karena ada lapisannya
- Kapasitor trimmer/Varco aku pake yg ukuran 20 - 50 PF , bisa juga tidak dipergunakan tapi akan kesusahan ketika tuning lilitan
- PCB yang aku gunakan PCB lobang, sedangkan aslinya menggunakan PCB polos, sehingga Ground plane yg lebar akan memperkecil interfrensi. Jadi PCB lobang aku kasi groundplane pake timah yg disolder memanjang
- Batere yg dipake 3 buah AA, jadi tegangannya 4.5 V


Setelah berkutat beberapa lama dan ga suskses, akhirnya aku pikir lebih baik menunggu sape lewat tengah malem, biar siaran radio publik pada off, dan akhirnya berhasil mancar di range 90-102 MHZ. Aku gunakan mp3 player sebagai inputan audio

Trick tuning frekuensi sebagai berikut :

- Lilitan diusahakan lebar / kerenggangan seragam, semakin lebar/renggang maka frek semakin tinggi dan sebaliknya, jika versi tanpa varco / trimmer maka penentuan frekuensi menggunakan pengaturan jarak kerenggangan lilitan. Susah bangett...
- Putar2 varco dengan obeng trimmer, jika pake obeng biasa maka akan terpengaruh tangan yg nge-ground, pilih frek yg kosong di radio penerima, putar varco pelan2 sampe suara muncul. biasanya akan terjadi offset ketika obeng dilepas, kira2 frek turun 0.6 - 1 MHz. Contoh, misal frek yg diingini 94MHZ, maka radio dipanteng frek 95Mhz ketika muter2 varco sampe suara muncul
- Antena pemancar dapat dibuat dari kabel tunggal


dari hasil pemantauan siaran dapat diterima sampe jarak 15 meter (LOS / tanpa halangan)



SELAMAT MENCOBA!
