TUTORIAL MENYUSUN BREADBOARD/PROJECTBOARD

bagi teman2 yg memesan paket elektronika dasar dan belum mempunyai dasr elektronika, saya susun tutorialnya sebagai berikut

setelah paket diterima, pastikan semua komponen ada dan kaki2 komponen tidak ada yg putus.
langkah pertama adalah menyolder box baterai dengan kabel tunggal, sehingga tempat baterai dapat digunakan mencatu breadboard



panaskan solder, jika perlu kerik/gosok terminal baterai yg akan disolder dengan amplas/cutter biar sedikit bergerigi (gripnya kuat) . untuk membuat solderan yg cepat tricknya adalah dengan menempel/menyolder timah terlebih dahulu pada terminal & ujung kabel tunggal. Jika sudah ditempelkan timah ( timah melekat) maka tinggal menempel solder pada terminal kemudian kabel yg terdapat timah tadi ditempelkan juga sehingga cepat menyatu.
pastikan terminal + dan - warnanya berbeda biar tidak bingung

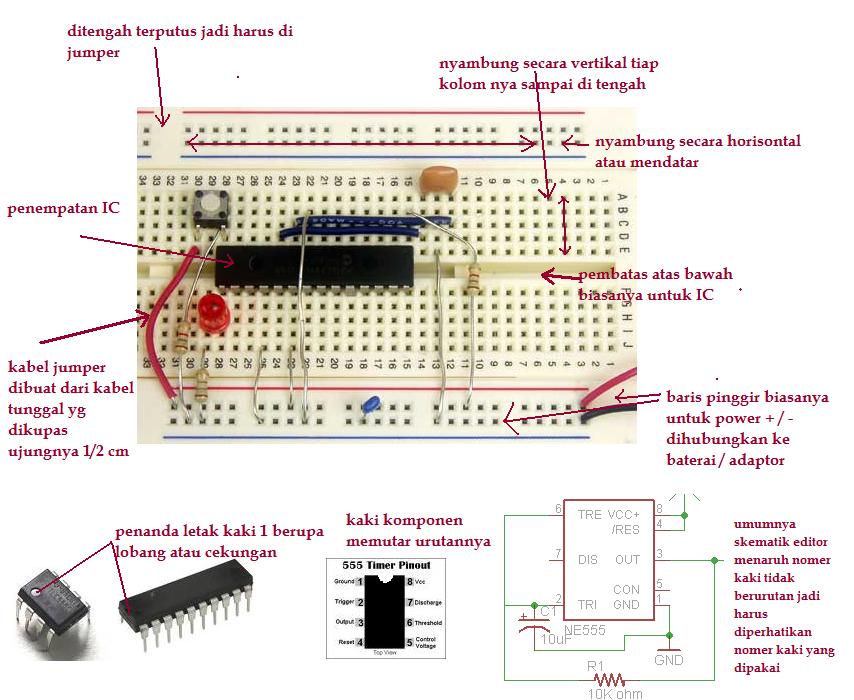

gambar berikut adalah contoh gambar pemasangan breadboard dengan komponen2nya



digambar dapat dilihat pada sebelah kanan bawah ada penjelasan perbedaan nomer dan gambar dari skematik. Ini ciri khas dari skematik editor agar skematiknya gampang didesain dan dibaca , jika tetap ikut nomer IC yg standar maka gambar sedikit semrawut

jadi perhatikan nomer2 di skematik dan sesuaikan dengan kaki sebenarnya di IC

Kabel jumper fungsinya untuk menghubungkan kaki2 komponen sesuai skematik. sebaiknya kabel jumper dibuat dari kabel tunggal yg ujungnya dikupas 1/2 cm.


SELAMAT MENCOBA !
