Sharing project nganggur hari sabtu

PC COM RS232
vs
ATMega 8515
untuk Control LED

Bahan-bahan

- AVR ATMega 8515 (bisa juga attiny2313) , di set ke mode int OSC 8Mhz
- LED 5 buah
- R 220 ohm buat pembatas arus LED
- Project board
- programmer AVR
- PC yg ada COM port, atau LAPTOP + USB to Serial converter
- IC MAX-232 TTL-RS232 Level Converter
- Capacitor 1uF 4 buah
- DB 9 Female

Prinsip Kerja

- Memanfaatkan kemampuan USART dari AVR ( Baud 9600bps)
- Output Pada PortC ke 5 buah LED
- Menggunakan Hyperterminal / secure crt buat komunikasi
- Skema sederhana

PC <==> COM PORT <==> MAX232 <==> Port USART AVR ==> PORT C AVR ==>LED

Spoiler for Rangkaian Max-232:

Capacitor 10uF dapat diganti dengan 1uF

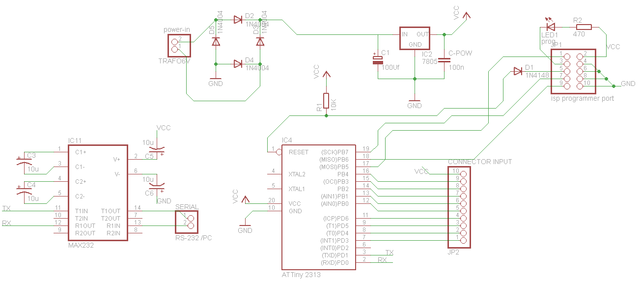

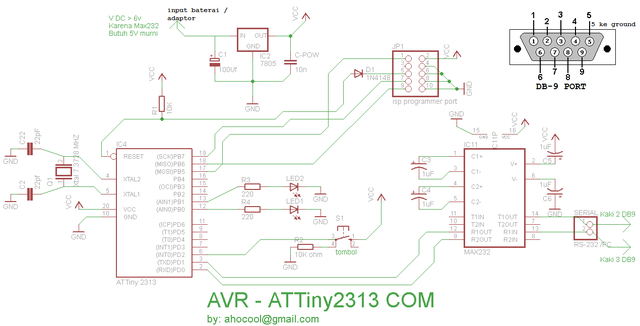

Skematik

tanpa xtal, memakai internal clock 8Mhz ( clk div/8 nya di hilangin)
error baud= 0.2%

dengan XTAL 7.3728MHz ...lebih akurat baudratenya

Spoiler for Source Code AVR-STUDIO:

#define F_CPU 8000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <avr/eeprom.h>
#include <inttypes.h>
#include <avr/interrupt.h>
#include <avr/iom8515.h>
#include <avr/pgmspace.h>

#define USART_BAUDRATE 9600
#define BAUD_PRESCALE (((F_CPU / (USART_BAUDRATE * 16UL))) - 1)

const char menu[] PROGMEM = "

\r* ahocool's ATMega8515-RS232 *
\r Help:
\r ** Toogle Led 1-5 [press 1-5]
\r ** Running Led [press 6]
\r ** Reset [press 0]
\r" ;

void USART_Tx(unsigned char data)
{

while (!(UCSRA & (1<<UDRE)));{} // wait till transmit Data register is empty
UDR = data; // Send data to the computer
}

void kirim_text(const char *data)
{
while (pgm_read_byte(data) != 0x00)
USART_Tx(pgm_read_byte(data++));
}

void init_usart(void)
{

cli();

UCSRB |= (1 << RXEN) | (1 << TXEN);
UCSRC |= (1 << URSEL)|(1 << UCSZ0) | (1 << UCSZ1);
UBRRL = BAUD_PRESCALE;
UBRRH = (BAUD_PRESCALE >> 8);
UCSRB |= (1 << RXCIE); //interupt serial usart
sei();
}

void cyclops(void)
{

PORTC = 0b11110;
_delay_ms(100);
PORTC = 0b11101;
_delay_ms(100);
PORTC = 0b11011;
_delay_ms(100);
PORTC = 0b10111;
_delay_ms(100);
PORTC = 0b01111;
_delay_ms(100);
PORTC = 0b10111;
_delay_ms(100);
PORTC = 0b11011;
_delay_ms(100);
PORTC = 0b11101;
_delay_ms(100);
PORTC = 0b11110;
_delay_ms(100);
PORTC = 0b11111;
_delay_ms(100);

}

ISR(USART_RX_vect)
{
char databyte;

\t databyte = UDR; \t
\t
\t
\t if (databyte == '0' )
\t {

\t\t
\t\t PORTC = 0b11111;
\t\t
\t\t
\t\t}
\t

\t else if (databyte == '1' )
\t {

PORTC ^= _BV(PB0);
\t\t}
\t
\t else if (databyte == '2' )
\t {

PORTC ^= _BV(PB1);
\t\t}
\t else if (databyte == '3' )
\t {

PORTC ^= _BV(PB2);
\t\t}
\t else if (databyte == '4' )
\t {

PORTC ^= _BV(PB3);
\t\t}
\t else if (databyte == '5' )
\t {

PORTC ^= _BV(PB4);
\t\t}\t
\t else if (databyte == '6' )
\t {

cyclops();
\t\t}
\t else if (databyte == 0xD )
\t {

\t kirim_text(menu) ;
\t\t}

}

int main(void)
{

DDRC = 0b11111;

init_usart();

PORTC= 0b00000;

kirim_text(menu) ;

\twhile(1)
\t {

\t }

\t
\t

\t
return 0;
}

SELAMAT MENCOBA ....
