Pada kesempatan kali ini, ane mau membahas soal ranjau laut gan sist. Salah satu senjata yang murah, tapi cukup merepotkan bagi awak kapal angkatan laut, pasalnya butuh waktu yang lama sekaligus biaya mahal untuk membersihkan laut dari ranjau tersebut. Sama dengan ranjau darat, ranjau laut juga memberi efek sikologis yang besar pada musuh.
Lapor Hansip
23-06-2021 11:24

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Past Hot Thread
icon-verified-thread
Pada kesempatan kali ini, ane mau membahas soal ranjau laut gan sist. Salah satu senjata yang murah, tapi cukup merepotkan bagi awak kapal angkatan laut, pasalnya butuh waktu yang lama sekaligus biaya mahal untuk membersihkan laut dari ranjau tersebut. Sama dengan ranjau darat, ranjau laut juga memberi efek sikologis yang besar pada musuh.

Jika ranjau disebar pada suatu area, musuh akan menghadapi dilema dalam upaya untuk penanggulangannya. Berupaya membersihkan ranjau, akan menghabiskan waktu yang lama. Padahal dalam pertempuran, waktu sangat penting. Jika nekat menerobos medan ranjau, akibatnya kapal akan rusak, yang paling parah kapal bisa tenggelam. Dan jika mereka melewati area yang tidak dipasangi ranjau, bisa jadi itu adalah rute jebakan. Di mana musuh sudah menempatkan kapal untuk menyerang kapal yang akan melewati area tersebut.

Dibandingkan senjata anti kapal yang lain, ranjau termasuk yang paling murah. Biaya untuk memproduksi sekaligus memasangnya sekitar 0.5-10% dibandingkan biaya yang harus dikeluarkan oleh musuh untuk menjinakkannya. Pemasangan ranjau laut dilakukan dalam waktu yang cukup singkat, akan tetapi proses untuk pembersihannya bisa 200 x lebih lama. Ranjau laut sendiri terdiri dari beragam jenis, digunakan semenjak abad pertengahan hingga era modern. Sebagai pengantar, akan ane bahas sekilas mengenai sejarah ranjau laut. Selamat membaca emoticon-Angkat Beer



Sekilas Sejarah


Menurut catatan sejarah, penggunaan ranjau laut sudah ada sejak abad 14. Dalam sejarah Dinasti Ming, ada catatan yang menunjukkan skema ranjau laut. Pada masa itu, ranjau laut berbetuk kotak kayu berpelampung yang diisi mesiu. Ranjau ini diledakkan dari jarak jauh dengan seutas tali, jika tali ditarik, maka akan mengaktifkan mekanisme pemantik api.

Kemudian mulai abad 19, dikembangkan ranjau laut dengan mekanisme fuse dan detonator elektrik. Dalam perkembangannya, ranjau laut lantas banyak dipakai dalam Perang Dunia 1 & 2. Baik Jerman maupun sekutu, sama-sama menebar ranjau laut untuk melindungi dermaga, pangkalan militer, serta objek strategis lainnya. FYI gan sist, selama periode Perang Dunia 1, diperkirakan 235.000 ranjau laut disebar di lautan.

Tak hanya dalam Perang Dunia 1, dalam Perang Dunia 2, ranjau laut juga digunakan secara ekstensif dan masif, sampai di medan perang selanjutnya. Mulai dari Perang Dingin, Perang Korea hingga Perang Teluk. Dalam Perang Korea contohnya, 70% kerusakan pada kapal Amerika disebabkan oleh ranjau laut yang dipasang Korea Utara. Sementara dalam Perang Teluk, dua kapal Amerika juga terkena ranjau laut yang dipasang oleh Irak. Ranjau laut masih digunakan sampai sekarang, saat ini paling banyak ditemui di Laut Merah. Di mana ranjau tersebut dipasang oleh pasukan Houthi dari Yaman.




RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ranjau laut modern.

Gambar diedit oleh TS.

Ilustrasi: depositphotos.com


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ranjau laut abad 19.

Ilustrasi: navweaps.com


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan


Ranjau laut era Dinasti Ming.

Ilustrasi: wikipedia.org




Sekilas Mengenal Jenis dan Penempatan Ranjau Laut


Dalam penempatan ranjau laut ada beragam cara, tergantung jenisnya. Ada ranjau yang dibiarkan terapung bebas, ditempatkan di bawah air dengan digantung pada pelampung, di bawah air dengan ditambatkan pada pemberat, ditambatkan di kedalaman, hingga tegeletak di dasar laut.

Selain itu ada juga jenis ranjau yang ditambatkan pada dasar laut, yang nantinya akan mengapung jika mendeteksi objek. Dan yang paling modern, berupa torpedo yang akan aktif jika mendeteksi kapal yang lewat.
Untuk lebih jelasnya bisa kita lihat ilustrasi dibawah ini.

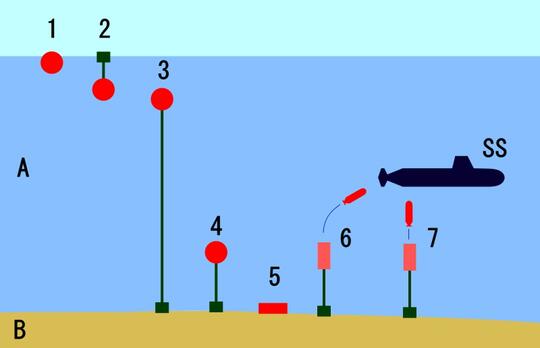

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Berbagai macam penempatan ranjau laut.

Ilustrasi: wikipedia.org



Ranjau terapung adalah yang paling umum dan banyak digunakan, bentuknya berupa bola yang berisi bahan peledak. Di dalam bola ini terdapat ruang udara, hingga membuatnya bisa mengapung.

Karena terapung bebas, ranjau ini akan terbawa arus laut, hal ini sangat membahayakan. Karena bisa jadi senjata makan tuan. Untuk itu, agar posisi tidak bergeser, ranjau diikat pada tali yang tersambung dengan pemberat yang berada di dasar.

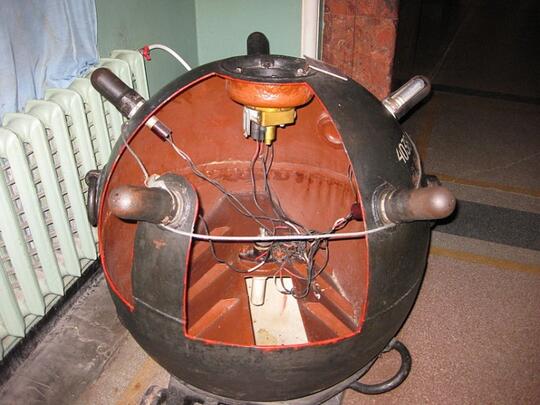

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Bagian dalam ranjau laut, terdapat ruang udara agar bisa mengapung.

Ilustrasi: wikipedia.org



Ranjau yang terapung di permukaan masih memiliki kelemahan, yakni mudah dilihat oleh musuh. Untuk mengatasi masalah itu, maka ranjau dipasang beberapa meter di bawah permukaan air. Selain tidak mudah terlihat, penempatan ranjau seperti ini, nantinya akan bisa mengenai kapal-kapal besar yang berharga.

Kapal-kapal kecil atau perahu yang lambung kapalnya terbenam tidak terlalu dalam, tidak akan mengenai ranjau ini. Karena kapal besar bagian lambungnya terbenam cukup dalam, maka lambung kapal akan menabrak ranjau dan memicu ledakan. Ini memastikan ranjau hanya akan mengenai sasaran yang berharga. Misalnya kapal induk, kapal perang besar serta kapal kargo besar.

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ranjau terapung, paling umum digunakan.

Ilustrasi: antaranews.com




Cara Memasang Ranjau


Ada cara khusus untuk memasang ranjau di lautan, untuk memastikan ranjau berada di kedalaman sesuai yang diinginkan. Misalnya, ranjau akan ditempatkan pada kedalaman 3 m dibawah permukaan air. Sementara kedalaman dasar laut adalah 200 m, maka panjang tali yang diperlukan harus tepat 197 m.

Padahal kita tahu, bahwa kedalaman laut berbeda-beda dan permukaan dasar laut tidak rata. Jika harus mengukur satu per satu saat akan memasang ranjau, maka akan dibutuhkan waktu yang lama dan tidak efisien.

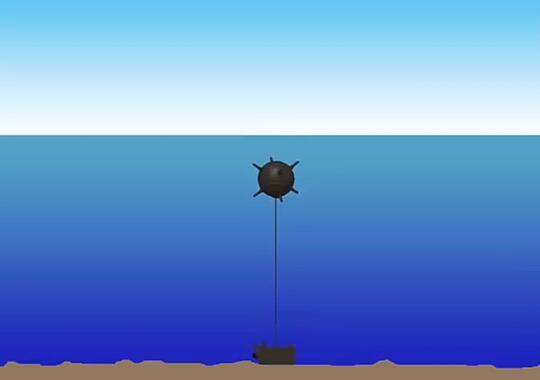

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

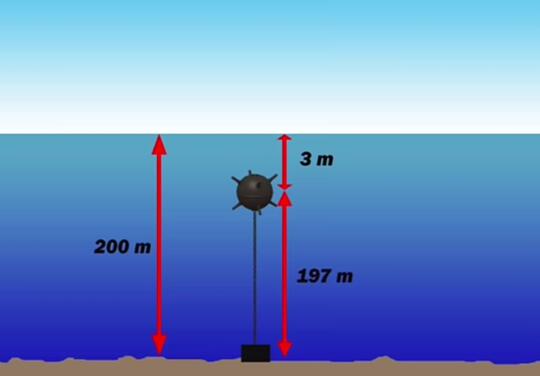

Contoh pemasangan ranjau laut, akan ditempatkan 3 m dibawah permukaan laut. Untuk kedalaman lautnya dimisalkan 200 m, maka panjng tali yang diperlukan adalah 197 m.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube



Untuk membuat ranjau berada tepat pada posisinya, maka dari itu diciptakan mekanisme yang secara otomatis dapat menempatkan ranjau pada kedalaman laut tertentu sesuai keinginan, tanpa mengukur kedalaman dasar laut, ranjau tersebut dilengkapi dengan plummet (pemberat). Mekanisme ini terdiri dari ranjau, anchor/ jangkar, serta plummet (pemberat) yang terbuat dari bola timbal.

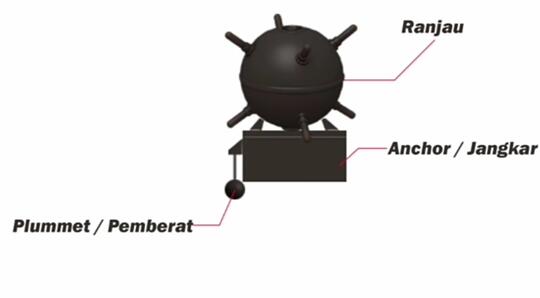

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Mekanisme ranjau yang siap dipasang.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube

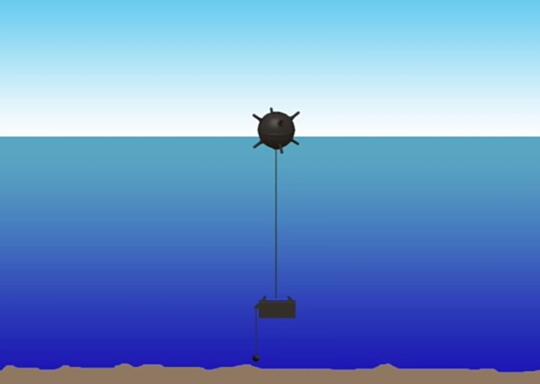

Ranjau yang sudah dilengkapi plummet lantas diceburkan ke laut, selanjutnya ranjau beserta jangkarnya akan terapung. Kemudian pemberat akan turun, pemberat ini terikat pada tali dengan panjang yang sudah diatur sesuai keinginan. Misal diinginkan kedalaman 3 m, maka panjang tali pada pemberat adalah 3 m.

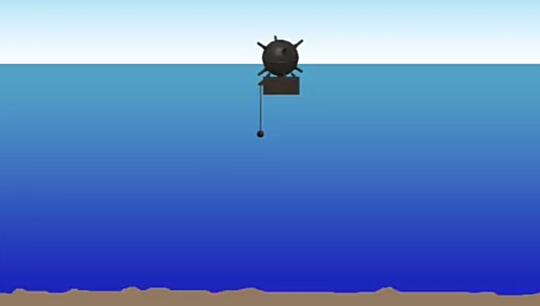

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Pemberat sudah mulai turun.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube



Setelah tali pemberat terjulur 3 m, maka tali tersebut akan menarik tuas. Tarikan pada tuas tersebut kemudian akan menarik dua mekanisme. Yang pertama akan melepas kait antara jangkar dan ranjau. Tarikan kedua melepas gulungan tali antara jangkar dan ranjau. Kemudian jangkar dan plummet akan turun ke dasar laut, tali yang tergulung pada jangkar akan terus terjulur, sehingga ranjau tetap terapung.


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Setelah tali terjulur 3 m, tali tersebut akan menarik dua tuas mekanisme. Kemudian jangkar dan plummet akan turun ke dasar laut, tali yang tergulung pada jangkar akan terus terjulur, sehingga ranjau tetap terapung.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube



Saat mencapai dasar laut, plummet akan mendarat terlebih dahulu. Hal tersebut menyebabkan tarikan tali terhadap plummet tidak ada lagi, sehingga tuas kembali ke posisi semula.

Ketika tuas ini kembali ke posisi semula, posisi penjepit pada gulungan tali akan mengunci, sehingga tali tidak dapat terulur lebih panjang lagi. Akibatnya ranjau di permukaan akan ikut tertarik oleh jangkar, hingga jangkar menuju dasar lautan. Dengan demikian kedalaman ranjau akan sama persis dengan kedalaman pemberat, yakni 3 m.


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Saat mencapai dasar laut, plummet mendarat lebih dulu.


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Plummet yang sudah mendarat, akan menarik tuas kembali ke posisi semula, sehingga posisi penjepit pada gulungan tali akan mengunci, sehingga tali tidak dapat terulur lebih panjang lagi. Hal ini membuat ranjau di permukaan akan ikut tertarik oleh jangkar, hingga jangkar menuju dasar lautan.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube





Cara Kerja Ranjau


Tipe ranjau paling sederhana adalah ranjau kontak, ranjau akan meledak jika terjadi kontak dengan lambung kapal. Pada permukaan ranjau ini terdapat beberapa fuze yang berbentuk seperti duri atau tanduk yang menonjol, fuze ini jika tertabrak lambung kapal, maka akan meledakkan ranjau.

Awalnya ranjau jenis ini memakai mekanisme firing pin seperti halnya ranjau darat. Namun, mekanisme tersebut tidak handal di lautan, karena ada bagian bergerak. Kerika berada di lautan, ranjau ditempatkan dalam waktu yang lama, seringkali ranjau ditempeli biota laut seperti kerang. Hal tersebut membuat bagian begerak menjadi macet.

Untuk mengatasi hal itu, maka ranjau laut tipe kontak memakai fuze electrochemical. Fuze ini biasa disebut sebagai "hertz horn" atau "tanduk hertz". Hertz horn terdiri dari beberapa tabung yang terbuat dari logam lunak, yakni timbal atau timah hitam. Dalam tabung ini terdapat tabung kaca tipis, yang berisi cairan asam sulfat (H2SO4). Pada bagian dasar tabung, terdapat plat timbal dan timbal dioksida sebagai elektroda positif dan negatif.


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ranjau kontak, ranjau laut paling sederhana yang memakai mekanisme hertz horn.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube

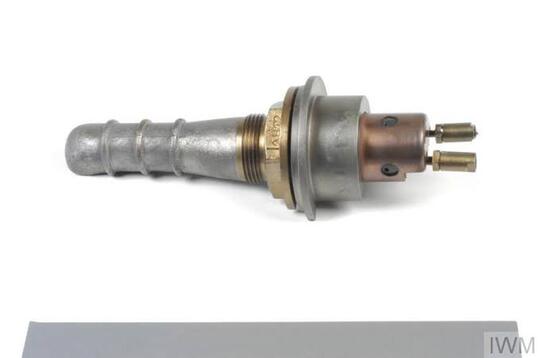

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Seperti ini wujud dari hertz horn.

Ilustrasi: imw.uk.org



Jika tanduk hertz ini tertabrak oleh kapal, maka casing timbal yang lunak akan bengkok, sementara kaca di dalam casing akan pecah. Kemudian, cairan asam sulfat pada tabung kaca yang sudah pecah tadi akan menggenangi elektroda dan terjadi reaksi elektrokimia. Reaksi ini sama persis seperti pada aki mobil.

Dari reaksi tersebut, kemudian menghasilkan arus listrik, arus listrik ini kemudian mengalir dari elektroda dan disalurkan melalui kabel menuju detonator. Arus listrik inilah yang memicu ledakan detonator, ledakan dari detonator kemudian meledakkan bahan peledak utama.

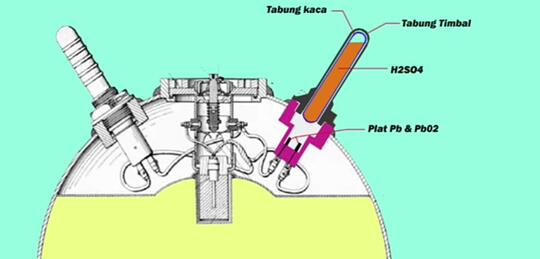

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Saat fuze ranjau tertabrak lambung kapal, casing akan bengkok dan menyebabkan tabung kaca dalam tanduk hertz pecah.

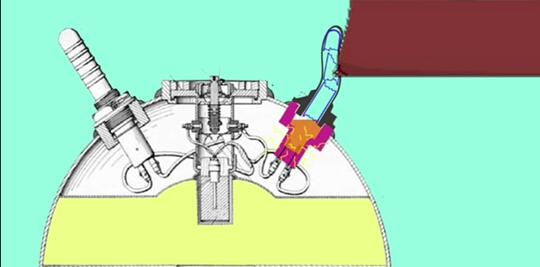

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Cairan asam sulfat dalam tabung kaca tersebut akan menggenangi elektroda, hingga menimbulkan aliran arus listrik. Arus ini lantas disalurkan melalui kabel menuju detonator dan memicu ledakan. Ledakan pada detanator kemudian meledakkan bahan peldak utama.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube





Efek Ledakan di bawah Air


Efek ledakan akibat ranjau laut di bawah air, menghasilkan efek ledakan yang dahsyat, jauh lebih dahsyat dari ledakan yang sama di darat. Selain efek ledakan secara langsung, ada dua efek ledakan yang terjadi di bawah air. Yang pertama adalah ledakan rapatan gelombang kejut serta fenomena bubble jet. Kita bahas yang pertama dulu, yaitu rapatan gelombang kejut.


1. Rapatan Gelombang Kejut

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ilustrasi: researchget.net


Di dalam air, kekuatan rambatan gelombang kejut sama dengan kekuatan di pusat ledakan. Berbeda dengan udara, air nyaris tidak dapat terkompresi. Air akan menyalurkan seluruh ledakan melalui gelombang kejutnya, sehingga efek ledakan ranjau akan menghasilkan kerusakan yang cukup parah pada kapal.


2. Bubble Jet Effect

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan


Ilustrasi: Screen Shot Warped Perception/Youtube



Efek ledakan kedua yang terjadi adalah fenomena bubble jet, ledakan membentuk gelembung di dalam air seperti ilustrasi di atas. Gelembung ini dalam se-per sekian detik akan collapse saat tekanan ledakan hilang. Karena perbedaan antara tekanan di dalam air, gelembung akan collapse dari arah bawah.

Gelembung ini juga memiliki daya apung, sehingga akan bergerak ke atas. Saat gelembung collapse mencapai permukaan, maka terbentuk semacam aliran ke atas yang disebut sebagai "bubble jet" yang kemudian menciptakan pilar air mencapai ketinggian puluhan meter.

Bubble jet effect ini jika terbentuk di bawah lambung kapal, akan mampu mendorong badan kapal ke atas. Hal tersebut juga akan merusak sambungan plat di bawah lambung kapal. Akibatnya lambung kapal akan berlubang besar atau patah menjadi dua bagian.

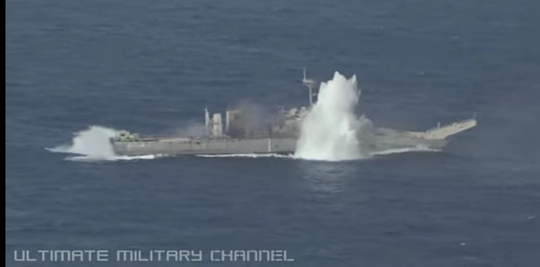

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Bubble jet effect yang terjadi di bawah lambung kapal bisa menyebabkan kapal patah menjadi dua.

Ilustrasi: Screen Shot Ultimat Military Channel




Cara Mengatasi Kelemahan Ranjau Laut


Ranjau laut jenis kontak masih memiliki kelemahan, yaitu hanya akan meledak jika secara fisik ditabrak oleh lambung kapal. Jika kapal melewati ranjau tanpa bersentuhan, ranjau tidak akan meledak. Untuk itu, para ilmuwan perancang ranjau menciptakan ranjau laut yang mampu mendeteksi kapal laut yang berada di dekatnya, meskipun tidak terjadi sentuhan. Ranjau tersebut dilengkapi dengan sensor, sensor pada ranjau tersebut ada beberapa jenis, yaitu sebagai berikut:

1. Sensor Magnetik: Sensor ini akan mendeteksi perubahan medan magnet dari lambung kapal yang terbuat dari plat baja.


2. Sensor Aktif Pasif: Sensor ini akan mendengarkan suara yang dihasilkan oleh baling-baling kapal atau riak air akibat gerakan kapal.


3. Water Pressure Displacement: Sensor mendeteksi perubahan tekanan air karena kehadiran kapal besar.


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

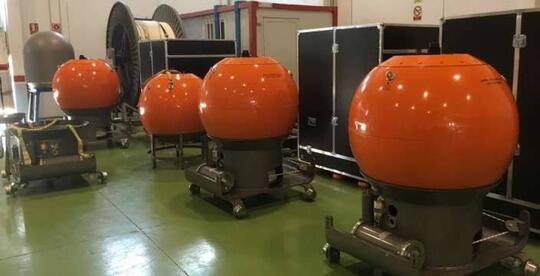

Contoh ranjau dengan sensor.

Ilustrasi: electronica-submarina.com



Ranjau laut modern, bisa dilengkapi salah satu atau gabungan sensor tersebut di atas. Untuk sumber tenaga, sensor ini menggunakan suplai energi dari baterai. Karena ranjau ditempatkan dalam waktu yang lama, maka sensor utama akan dinon-aktifkan.

Karena sensor utama tidak aktif, maka ranjau ini diberi tambahan sensor lain, yang bernama sensor "low power". Sensor ini membutuhkan energi yang sangat kecil. Prinsip kerjanya adalah sebagai berikut, saat sensor low power mendeteksi kapal yang mendekat, maka sensor tersebut akan langsung mengaktifkan sensor utama, yang punya kemampuan lebih akurat untuk mendeteksi kehadiran kapal yang mendekat.



Ranjau Dengan Tenaga Penggerak


Setelah kelemahan pada ranjau jenis kontak selesai diatasi, yakni dengan cara menambahkan beberapa sensor pendeteksi kapal, ternyata perkembangan ranjau laut tidak berhenti begitu saja gan sist. Ranjau laut dikenal bersifat pasif, artinya hanya diam menunggu kapal mendekat. Namun, itu dulu, sekarang sudah dikembangkan ranjau laut yang dilengkapi tenaga penggerak. Ranjau ini dilengkapi torpedo, yang mampu mengejar dan menghancurkan sasaran.

Salah satu ranjau berpenggerak ini adalah "Mark 60 Captor", yang dibuat oleh Amerika Serikat. Captor merupakan akronim dari "Encapsulated Torpedo". Sama seperti namanya, Captor ditempatkan dalam wadah berbentuk kapsul, yang memiliki daya apung. Ranjau kemudian dipasang serta ditambatkan pada dasar laut.

Saat mendeteksi adanya objek kapal, baik kapal selam atau kapal permukaan dalam jangkauan tembak, maka kapsul ini akan membuka, dan torpedo di dalamnya meluncur mengejar target.



RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Seperti ini wujud Mark 60 Captor.

Ilustrasi: wikipedia.org

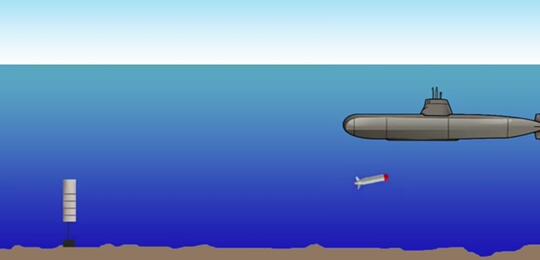

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ini ilustrasi saat Captor berhasil mendeteksi objek berupa kapal selam atau kapal permukaan.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube



Lanjut Post #2 ya emoticon-Peace
Diubah oleh si.matamalaikat
profile-picture
profile-picture
profile-picture
anton2019827 dan 42 lainnya memberi reputasi
41
Masuk atau Daftar untuk memberikan balasan
Halaman 1 dari 2
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 11:24
Metode Pembersihan Ranjau Laut


Ranjau laut bisa disebar dengan mudah memakai berbagai sarana, mulai dari kapal laut, kapal kecil, kapal selam hingga pesawat terbang. Penyebaran ranjau laut ini memerlukan waktu yang singkat. Sebaliknya, untuk membersihkan ranjau laut diperlukan biaya dan waktu yang berkali-kali lipat lebih banyak serta resiko yang tidak kecil.

Ada beragam metode untuk membersihkan ranjau laut, umumnya pembersihan menggunakan kapal penyapu ranjau. Berikut ini beberapa metode yang bisa dilakukan untuk membersihkan ranjau:


1. Memakai Paravane

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Seperti ini bentuk paravane.

Ilustrasi: wikipedia.org


Kapal penyapu ranjau, termasuk juga kapal perang besar dilengkapi pelindung dari ranjau laut, perangkat pelindung ini bernama "paravane". Paravane ini berupa gleider yang diikat dengan rantai pada ujung depan kapal. Saat melewati ranjau, tali penambat ini akan mengarahkan ranjau keluar, menjauh dari badan kapal, sehingga saat ranjau meledak tidak mengenai lambung kapal. Akan tetapi ledakan mengenai paravane.

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Saat melewati ranjau, tali penambat ini akan mengarahkan ranjau keluar, menjauh dari badan kapal, sehingga saat ranjau meledak tidak akan mengenai lambung kapal.

Ilustrasi: Screen Shot Lycma Mil-Tech/Youtube



2. Menggunakan Kabel Baja

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ilustrasi: navy.history.au.org


Unutuk membersihkan ranjau tipe kontak, maka digunakan kabel baja atau jaring. Jaring atau kabel tersebut akan ditarik oleh satu atau dua kapal penyapu ranju seperti tampak pada ilustrasi di atas. Kabel ini akan memicu ranjau meledak saat terjadi kontak dengan ranjau.


3. Perangkat Elektronik

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ilustrasi: Thales Australia


Untuk menyapu ranjau yang menggunakan sensor, maka digunakan perangkat elektronik yang mampu meniru medan magnet atau suara akustik, seolah-olah seperti yang dipancarkan dari sebuah kapal besar. Perangkat ini nantinya akan ditarik oleh kapal penyapu ranjau.

Namun, lagi-lagi ilmuwan di era modern berhasil menciptakan penangkal untuk mengantisipasi hal tersebut. Ranjau di era modern, kini sudah dilengkapi perangkat elektronik yang mampu membedakan sinyal antara kapal asli dan sinyal tiruan yang dipancarkan perangkat elektronik. Sehingga pembersihan ranjau semakin sulit gan sist.


4. Hewan Terlatih

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ilustrasi: US Navy


Selain menggunakan perangkat elektronik, untuk mencari posisi ranjau juga bisa menggunakan hewan terlatih. Salah satunya adalah lumba-lumba hidung botol yang sudah dilatih sebelumnya. Lumba-lumba akan dilatih untuk mencari dan mengenali ranjau. Penggunaan lumba-lumba ini pernah dilakukan oleh US Navy (Angkatan Laut Amerika), namun, saat ini peran lumba-lumba mulai digantikan oleh robot bawah air serta drone. Menggunakan hewan terlatih untuk mencari ranjau laut cukup riskan, karena suatu saat bisa saja memicu protes masyarakat dan aktivis pecinta hewan.


5. Sonar

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ilustrasi: researchgate.net


Salah satu metode yang bisa digunakan untuk mencari ranjau laut adalah menggunakan sonar gan sist, caranya dengan memancarkan gelombang suara, kemudian sensor kapal akan mendeteksi pantulan gelombang suara yang dipancarkan oleh ranjau laut.


6. Helikopter

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Foto: Lt. Cmdr. John L. Kline, U.S. Navy


Selain melalui laut, pembersihan ranjau juga bisa dilakukan melalui udara, umumnya menggunakan helikopter, seperti bisa kita lihat pada foto di atas. Cara kerjanya yaitu, helikopter akan menarik sweep untuk memicu ranjau meledak. Selain itu helikopter juga memakai sensor magnetik dan akustik untuk mendeteksi ranjau.

Namun, meski sudah menggunakan peralatan yang canggih sekali pun untuk mencari posisi ranjau, lagi-lagi para ilmuwan yang lain justru menciptakan ranjau yang lebih canggih. Setelah sebelumnya ranjau dibekali sensor khusus untuk membedakan sinyal dari kapal asli dan sinyal tiruan dari perangkat elektronik. Saat ini ranjau pun sudah dilapisi bahan khusus.

Ranjau yang digunakan di era modern dibuat dari bahan non-metalik, serta ditambahi lapisan khusus yang disebut "anechoic". Lapisan ini mampu menyerap gelombang suara, hingga membuat ranjau semakin sulit dideteksi sonar.


7. Metode Ekstrim

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Kapal tua yang dijadikan penerobos ranjau laut oleh Jerman semasa Perang Dunia 2.

Ilustrasi: Screen Shot Youtube


Pembersihan ranjau laut membutuhkan waktu yang lama, sementara dalam perang, waktu sangat berharga. Dalam sejarah Perang Dunia 2, cara ekstrim pernah dilakukan Jerman untuk menerobos ranjau. Mereka memilih menggunakan kapal besar yang sudah berusia tua, kapal ini akan berperan sebagai ujung tombak untuk melewati medan ranjau. Lalu, kapal perang lainnya akan mengikuti jalur yang dilewati kapal tersebut. Kapal yang digunakan Jerman ini disebut sebagai "Sperbrecher".

Namun, metode ini cukup mahal serta tidak efektif. Dari 100 kapal yang digunakan Jerman untuk menerobos ranjau laut, lebih dari separuhnya tenggelam karena ranjau. Lalu, bagaimana bisa para perancang ranjau mengatasi taktik Jerman ini ?

Memakai kapal tua sebagai umpan untuk menerobos ranjau, memang terdengar efektif, dengan begitu, maka kapal dibelakangnya yang merupakan kapal perang utama akan aman dari ledakan ranjau laut. Namun, seperti biasa, para ahlinya ahli perancang ranjau, menemukan cara untuk menghadapi taktik Jerman tersebut. Mereka membuat sistem khusus agar ranjau tidak meledak saat kapal pertama (kapal umpan) lewat.

Caranya adalah dengan memasang perangkat elektronik bernama ship counter, perangkat ini akan menghitung kapal yang terdeteksi. Saat kapal pertama lewat, maka ranjau tidak akan meledak, ketika kapal berikutnya lewat, maka ranjau akan meledak. Perangkat ini juga bisa diprogram sesuai keinginan, misalnya ranjau laut bisa diatur untuk meledak saat kapal kedua lewat atau akan meledak ketika kapal yang ketiga lewat.

Perangkat ini membuat ledakan ranjau sulit diprediksi, ketika kapal pertama bisa lewat tanpa masalah, bisa jadi kapal kedua atau justru kapal ketiga yang akan terkena ledakan. Begitu juga sebaliknya, jika kapal pertama dan kedua selamat, bisa jadi kapal ketiga yang akan terkena edakan ranjau tersebut.


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

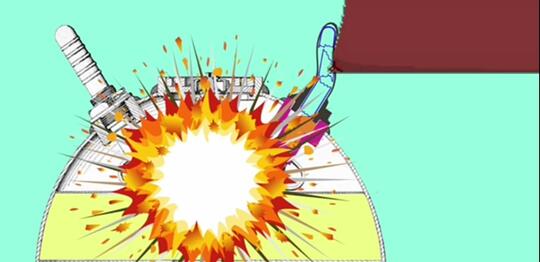

Dengan perangkat ship counter, ranjau bisa diatur untuk meledak sesuai keinginan. Misalnya saat kapal pertama lewat, ranjau tidak akan meledak. Akan tetapi baru meledak saat kapal kedua lewat.

Ilustrasi: Screen Shot Lycma Mil-Tech/Toutube




Ranjau Laut Menurut Hukum Internasional


Ranjau laut termasuk senjata yang mudah dipasang dan relatif murah dari segi biaya, sehingga senjata ini cocok digunakan dalam perang asimetris. Yaitu perang antara dua pihak yang tidak seimbang kekuatannya. Misal, perang antara gerilyawan pemberontak melawan negara.

Seperti halnya ranjau darat, ranjau laut juga berpotensi menyimpan bahaya selama bertahun-tahun setelah konflik usai. Maka dari itu, dibuat hukum internasional yang mengatur penggunaan ranjau laut ini gan sist. Dalam kesepakatan internasional, negara yang memasang ranjau laut, wajib mengumumkan di mana ranjau laut tersebut dipasang. Meskipun tidak lokasi persisnya.

Di era modern ini, ranjau laut bisa di program untuk tidak aktif atau hancur sendiri setelah jangka waktu tertentu. Namun, jika ranjau laut jatuh ke tangan teroris yang tidak terikat oleh aturan tersebut, maka ranjau laut akan tetap menjadi ancaman yang membahayakan selama bertahun-tahun.


RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Gerilyawan Houthi tidak terikat hukum internasional tentang pemasangan ranjau laut, ranjau yang mereka pasang bisa jadi ancaman yang membahayakan selama bertahun-tahun.

Foto: Mohamed Mansour/Twitter



Begitulah perjalanan ranjau laut gan sist, dimulai dari Dinasti Ming, lalu beranjak ke abad 19, dan digunakan dalam Perang Dunia, Perang Dingin hingga konflik modern. Menurut opini ane, ranjau laut ini termasuk senjata yang cukup merepotkan dan menjengkelkan.

Meskipun sangat efektif, murah dan mudah dalam pemasangannya, tapi untuk mencari dan menjinakkannya membutuhkan waktu yang lama. Bahkan, nyawa personel angkatan laut bisa jadi taruhannya, jika tidak berhati-hati dalam upaya pembersihan ranjau laut ini.

Ranjau laut juga terus berkembang, yang tadinya hanya diam menunggu target, kini bisa bergerak sendiri jika mendeteksi target yang lewat. Ranjau laut juga termasuk pintar, ia bisa membedakan sinyal asli dari kapal serta sinyal buatan yang meniru kapal, yang dipancarkan oleh perangkat elektronik untuk mengelabuhinya.

Selain itu, ranjau laut juga bisa memilih target yang akan diledakkan. Misal ada konvoi 3 kapal perang, ranjau tidak akan langsung meledak saat kapal pertama lewat. Bisa jadi ia akan meledak saat kapal kedua atau kapal ketiga lewat. Menjengkelkan bukan ?



--------------




Demikian ulasan panjang mengenai ranjau laut, mulai dari sejarah, jenis, cara kerja, metode pembersihan sampai aturan pemasangannya menurut hukum internasional. Semoga pembahasan kali ini bisa menambah wawasan baru untuk kita semua di bidang kemiliteran, khususnya ranjau.

Ane juga berharap tulisan ini bisa memotivasi agan atau sista yang mungkin saat ini masih menempuh pendidikan di tingkat sekolah maupun perguruan tinggi untuk semangat belajar dan terus mencari ilmu. Karena dengan bekal ilmu, kita bisa menciptakan banyak hal yang berguna di berbagai bidang. Salah satu implementasi ilmu pengetahuan, bisa diterapkan dalam pembuatan ranjau laut yang ane bahas ini. Sekian dulu rulisan dari ane, mohon maaf jika masih banyak kekurangan dalam tulisan ini, sampai jumpa emoticon-Angkat Beer




Referensi: wikipedia.org, https://www.hindawi.com/journals/sv/...t%20decreases., navy.history.au.org, history.navy.mil, interesting engineering.com
Ilustrasi Gambar: Screen Shot Youtube, wikipedia, google image dan berbagai sumber
Diubah oleh si.matamalaikat
profile-picture
profile-picture
profile-picture
Aramina dan 18 lainnya memberi reputasi
19 0
19
Lihat 1 balasan
Memuat data ...
1 - 0 dari 1 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 11:25
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

Ranjau Laut: Murah, mudah dipasang, tapi juga membutuhkan waktu yang lama untuk mencari dan menjinakkannya emoticon-Ngacir
Diubah oleh si.matamalaikat
profile-picture
profile-picture
profile-picture
catros dan 11 lainnya memberi reputasi
12 0
12
Lihat 2 balasan
Memuat data ...
1 - 0 dari 2 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 11:41
salah satu yg epik (atau konyolemoticon-Big Grin) waktu pertempuran Laut Jawa antara armada Jepang vs Sekutu...

Sekutu bikin ladang ranjau di Jatim (sekitar Bawean), waktu kejar²an sama kapal Jepang, malah ada kapal Sekutu (lupa namanya) yg masuk area ranjaunya sendiri. Kalo gak salah sampe 2 kapal kena..emoticon-Ngakak (S)
profile-picture
profile-picture
profile-picture
muhamad.hanif.2 dan 6 lainnya memberi reputasi
7 0
7
Lihat 7 balasan
Memuat data ...
1 - 0 dari 7 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 12:07
Klo yg agk nyelem/brada d tngah
Bwt submarin tuh y

Ranjau udara yg blm ada y
Hny ada d game emoticon-Big Grin
profile-picture
profile-picture
profile-picture
muhamad.hanif.2 dan 5 lainnya memberi reputasi
6 0
6
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 12:38
Ranjau adalah senjata yang menunggu... Memang fungsinya ditaruh kemudian ditinggalkan.. bener Om ts ini mudah dan murah... Tapi sangat berbahaya.

Konon ada semacam drone atau autonomous ship yang berfungsi sebagai minesweeper atau penjejak ranjau laut..
profile-picture
profile-picture
profile-picture
muhamad.hanif.2 dan 6 lainnya memberi reputasi
7 0
7
Lihat 1 balasan
Memuat data ...
1 - 0 dari 1 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 13:06
Sekilas sama kek penampakan kopit naintin, yak Gan...
emoticon-Matabelo
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
profile-picture
profile-picture
profile-picture
dieq41 dan 6 lainnya memberi reputasi
7 0
7
Lihat 5 balasan
Memuat data ...
1 - 0 dari 5 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 14:58
Ijin menambahkan.. Pemburu Ranjau

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

KRI Pulau Rengat 711
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

tengah menanti kehadiran Frankenthal Class
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

... " Pradipta Jaya Jales Yudha "
profile-picture
profile-picture
profile-picture
mr.croovooc dan 11 lainnya memberi reputasi
12 0
12
Lihat 3 balasan
Memuat data ...
1 - 0 dari 3 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 16:00
mantap lah infonya, jadi tau apa itu ranjau laut. ane pernah liat ilustrasinya di game doank aslinya mah ga pernah haha.
profile-picture
profile-picture
profile-picture
dieq41 dan 3 lainnya memberi reputasi
4 0
4
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 18:58
Nice info, urusan ranjau laut ini sudah ada aturan internasionalnya.

Secara prinsip Hukum Internasional, Penggunaan / Pemasangan ranjau laut ini tidak diperbolehkan apabila 1 negara tidak dalam kondisi darurat Perang.

Pemasangan ranjau laut, juga harus di informasikan apabila situasi perang sudah selesai, demi keamanan lalu lintas kapal.

Jamanya WW 1 dan 2 efektivitasnya memang bagus, tapi di zaman modern sudah banyak kapal dan helikopter yang de design dengan teknologi canggih untuk penyapu ranjau.



profile-picture
profile-picture
profile-picture
mr.croovooc dan 10 lainnya memberi reputasi
11 0
11
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 19:55
MANTABH SUHU emoticon-Toast

BTW. Ranjau itu apa gak korosi ya terkena air laut dalam waktu lama?
Jadi antara meledak dan gak meledak
emoticon-Malu
profile-picture
profile-picture
profile-picture
muhamad.hanif.2 dan 5 lainnya memberi reputasi
6 0
6
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 20:19
Itu kalo ada hiu atau paus nyenggol ranjau apakah meledak atau tuh ranjau cuma deteksi kapal aja?
profile-picture
profile-picture
profile-picture
EriksaRizkiM dan 5 lainnya memberi reputasi
6 0
6
Lihat 4 balasan
Memuat data ...
1 - 0 dari 4 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 21:34
Quote:Original Posted By jagotorpedo
salah satu yg epik (atau konyolemoticon-Big Grin) waktu pertempuran Laut Jawa antara armada Jepang vs Sekutu...

Sekutu bikin ladang ranjau di Jatim (sekitar Bawean), waktu kejar²an sama kapal Jepang, malah ada kapal Sekutu (lupa namanya) yg masuk area ranjaunya sendiri. Kalo gak salah sampe 2 kapal kena..emoticon-Ngakak (S)


nah, senjata makan tuan emoticon-Ngakak (S)


Quote:Original Posted By redemption878
Klo yg agk nyelem/brada d tngah
Bwt submarin tuh y

Ranjau udara yg blm ada y
Hny ada d game emoticon-Big Grin


kalau di udara pakai rudal gan emoticon-Big Grin


Quote:Original Posted By jlamp
Ranjau adalah senjata yang menunggu... Memang fungsinya ditaruh kemudian ditinggalkan.. bener Om ts ini mudah dan murah... Tapi sangat berbahaya.

Konon ada semacam drone atau autonomous ship yang berfungsi sebagai minesweeper atau penjejak ranjau laut..


betul kata agan, sudah mulai digunakan drone tersebut



Quote:Original Posted By adolfsbasthian
Sekilas sama kek penampakan kopit naintin, yak Gan...
emoticon-Matabelo
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan


iye gan, mirip ilustrasi virusnya emoticon-Big Grin
Diubah oleh si.matamalaikat
profile-picture
profile-picture
profile-picture
EriksaRizkiM dan 5 lainnya memberi reputasi
6 0
6
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 21:57
Akhirnya TNI AL akan punya 2 unit kapal penyapu ranjau baru MCMV type MHV 60 Frankhestal Class hasil kerjasama galangan kapal Abeking & Rasmussen dan Lurssenwerft - German. Abeking & Rasmussen sendiri dikenal sebagai galangan kapal spesialis penyapu ranjau dan Lurssenwerft dikenal sebagai penyedia sistem kapal. Keunikan dari kapal ini karena satu satunya kapal penyapu ranjau yang berbahan baja khusus non magnetik. Kapal penyapu ranjau itu unik karena hull dan superstructure nya dibuat dengan bahan dan karakteristik yang hampir sama dengan kapal selam. Dari sisi bahan yang khusus dan wajib bersifat non magnetik serta punya nilai akustik yang sangat rendah agar tidak memicu atau mengaktifkan ranjau laut pada saat operasi pembersihan ranjau laut. Punya kombinasi mesin diesel - elektrik dimana mesin dieselnya hanya digunakan saat berlayar menuju dan meninggalkan area tujuan operasi dan mesin elektriknya digunakan pada saat operasi pembersihan berlangsung karena punya getaran dan suara minim yang mendukung rendahnya nilai akustik yang dihasilkan kapal. Posisi baling baling kapal juga unik karena menghadap ke bawah ( cycloidal propulsi ) untuk meminimalkan efek pusaran dan ombak ketika kapal sedang melaju sangat lambat atau berdiam di medan operasi. Secara periodik kapal juga wajib diukur dan dikurangi level medan magnetnya dengan alat degaussing akibat adanya peralatan dan perlengkapan tambahan yang dibawa serta memicu meningkatnya level medan magnet di kapal.
profile-picture
profile-picture
profile-picture
muhamad.hanif.2 dan 7 lainnya memberi reputasi
8 0
8
Lihat 2 balasan
Memuat data ...
1 - 0 dari 2 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 21:59
Quote:Original Posted By mynameisant
Ijin menambahkan.. Pemburu Ranjau

RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

KRI Pulau Rengat 711
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

tengah menanti kehadiran Frankenthal Class
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan

... " Pradipta Jaya Jales Yudha "


sudah mulai dibuat gan kapalnya, semoga bisa berjalan lancar emoticon-Salaman



Quote:Original Posted By Grescia
mantap lah infonya, jadi tau apa itu ranjau laut. ane pernah liat ilustrasinya di game doank aslinya mah ga pernah haha.


semoga bisa menambah wawasan gan, cek kulkas emoticon-Blue Guy Cendol (L)


Quote:Original Posted By TUPAIKABEL
Nice info, urusan ranjau laut ini sudah ada aturan internasionalnya.

Secara prinsip Hukum Internasional, Penggunaan / Pemasangan ranjau laut ini tidak diperbolehkan apabila 1 negara tidak dalam kondisi darurat Perang.

Pemasangan ranjau laut, juga harus di informasikan apabila situasi perang sudah selesai, demi keamanan lalu lintas kapal.

Jamanya WW 1 dan 2 efektivitasnya memang bagus, tapi di zaman modern sudah banyak kapal dan helikopter yang de design dengan teknologi canggih untuk penyapu ranjau.


betul gan, paling ekstensif digunakan dalam perang dunia ranjau laut ini.

btw cek kulkas emoticon-Blue Guy Cendol (L)


Quote:Original Posted By capslock.on
MANTABH SUHU emoticon-Toast

BTW. Ranjau itu apa gak korosi ya terkena air laut dalam waktu lama?
Jadi antara meledak dan gak meledak
emoticon-Malu


ada yang korosi sampai fuzenya tidak bisa diaktifkan lagi gan, tapi ada beberapa kasus di mana ranjau laut ini masih bisa dipakai meski telah diswbar dalam kurun waktu yang lama. cmiiw



Quote:Original Posted By rubberbands
Itu kalo ada hiu atau paus nyenggol ranjau apakah meledak atau tuh ranjau cuma deteksi kapal aja?


belum pernah dengar gan kasusnya, umumya ranjau laut mendeteksi plat baja/suara mesin kapal. cmiiw
Diubah oleh si.matamalaikat
profile-picture
profile-picture
profile-picture
muhamad.hanif.2 dan 5 lainnya memberi reputasi
6 0
6
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
23-06-2021 22:17
kalo pake yang hewan kasian sama hewannya dah emoticon-Turut Berduka
profile-picture
profile-picture
profile-picture
EriksaRizkiM dan 5 lainnya memberi reputasi
6 0
6
Lihat 2 balasan
Memuat data ...
1 - 0 dari 2 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
24-06-2021 01:13
Quote:Original Posted By si.matamalaikat


belum pernah dengar gan kasusnya, umumya ranjau laut mendeteksi plat baja/suara mesin kapal. cmiiw


Kalo meleduk mendeteksi kapal, tetep aja ikan-ikan skitarnya kena ledakan dr ranjau tsb. Kasian sekali tuh ikan-ikan emoticon-Turut Berduka
profile-picture
profile-picture
profile-picture
muhamad.hanif.2 dan 5 lainnya memberi reputasi
6 0
6
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
24-06-2021 05:58
Ngeri jg tuh klo kena kapal pesiar emoticon-Big Grin
profile-picture
profile-picture
profile-picture
si.matamalaikat dan 3 lainnya memberi reputasi
4 0
4
Lihat 1 balasan
Memuat data ...
1 - 0 dari 1 balasan
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
24-06-2021 10:49
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
profile-picture
profile-picture
profile-picture
si.matamalaikat dan 2 lainnya memberi reputasi
3 0
3
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
24-06-2021 11:40
Wis...sebenarnya sederhana yah cara kerjanya.... Dan dah dipikirin sejak dulu.
profile-picture
si.matamalaikat memberi reputasi
1 0
1
RANJAU LAUT - Sejarah, Jenis, Cara Kerja & Metode Pembersihan
24-06-2021 23:45
Dengan membuat thread ini, anda telah menaruh ranjau di hatiku...

emoticon-Betty emoticon-Kiss
profile-picture
si.matamalaikat memberi reputasi
1 0
1
Halaman 1 dari 2
icon-hot-thread
Hot Threads
obrolan-hangat-logo
Obrolan Hangat
Copyright © 2021, Kaskus Networks, PT Darta Media Indonesia
