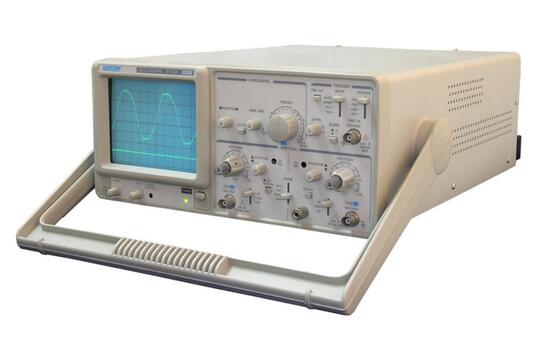

ATTEN AT7340 Analog Oscilloscope

ATTEN AT7340 Analog Oscilloscope

fitur :

Dual channel - saluran bandwidth : 40 MHz
High Sensitivity 1mV / DIV
5mV / div Sensitivitas pada Kedua Saluran
CH1 & CH2 Saluran Independen
CH1 Output Sinyal
Dua bentuk gelombang di frekuensi yang berbeda dapat diamati melalui alternatif fungsi trigger
Kecepatan tinggi menyapu
Aljabar Penambahan dan Pengurangan
X - Y Operasi
0,2 ¼ s / div untuk 0.5s / div Time Base ( 20ns upto Uncal )
Z Modulasi TTL Level
8 x 10 cm Tampilan internal graticule
Sinyal TV fungsi sinkron , TV Memicu Frame ( V ) & Garis ( H )
Jalur Pemicu ALT Memicu

SPESIFIKASI TEKNIS

VERTICAL AXIS
Sensitivitas : 5mV ~ 5V / DIV , 10 langkah di urutan 1-2-5 ( X5 MAG : 1mV / DIV )
Akurasi sensitivitas : d3 % ( × 5MAG : d5 % )
Sensitivitas Vernier vertikal : continuously variable 1 / 2,5 atau kurang dari nilai - panel menunjukkan
Pita frekuensi : DC - 20MHz ( × 5MAG : DC - 7MHz ) ; DC - 40MHz ( × 5MAG : DC - 15MHz )
AC coupling : Rendah 10Hz frekuensi batas . ( Dengan mengacu pada 100KHz , respon 8DIV.Frequency dengan - 3dB )
Rise time : Approx.17.5Ns ( × 5MAG : Approx.50Ns ) / 9.5nS ( X5MAG : Approx.25nS )
Input impedance : Approx . 1M ohm / / Approx . 25pF
Karakteristik gelombang persegi
Overshoot : d5 % ( At 10mV / DIV range) distorsi lain dan rentang lainnya : 5 % ditambahkan ke nilai di atas
DC keseimbangan pergeseran : 5mV ~ 5V / DIV ; ± 0,5 DIV , 1mV ~ 2mV / DIV ± 2.0DIV
Linearitas : ? ± 0.1DIV perubahan amplitudo ketika gelombang dari 2 DIV di pusat graticule dipindahkan secara vertikal .
Mode vertikal : CH1 saluran tunggal ; CH2 saluran tunggal .
DUAL : CH1 dan CH2 ditampilkan ALT atau CHOP dipilih pada setiap tingkat menyapu .
ADD : CH1 + CH2 Selain aljabar
Memotong frekuensi pengulangan : Approx.250KHz
Masukan coupling : AC , GND , DC
Maksimum tegangan input :
Puncak 300V ( AC : 1kHz frekuensi atau lebih rendah ) Bila diatur penyelidikan beralih pada 1 : 1 , pembacaan efektif maksimum adalah 40Vp p ( 14Vrms di gelombang sinus ) , atau mengatur penyelidikan beralih pada 10 : 1 , pembacaan efektif maksimum adalah 400Vpp ( 140Vrms pada gelombang sinus )
Mode umum penolakan rasio:
50 : . 1 atau lebih baik di 50KHz gelombang sinusoidal ( ketika kepekaan CH1 dan CH2 ditetapkan sama )
Isolasi antara saluran ( di 5mV / rentang DIV ) : > 1000: 1 pada 50 MHz ; > 30 : 1 pada 20MHz ; > 30 : 1 pada 40MHz
CH1 sinyal output : Setidaknya 20mV / DIV ke terminasi 50 ohm , Bandwidth adalah 50Hz untuk setidaknya 5MHz .
Variasi titik Seimbang : : CH2 INV BAL d1DIV ( Referensi di pusat graticule )
HORIZONTAL AXIS
Sapu waktu: 0,2 ¼ Sec - 0.5sec / DIV , 20Steps dalam 1 -2- 5sequence
Sapu ketepatan waktu : ± 3 %
Waktu kontrol Vernier menyapu : d1 / 2.5 nilai - panel menunjukkan
Sapu perbesaran : 10 kali
× 10MAG ketepatan waktu menyapu : ± 5 % ( 20nsec - 50nsec yang uncalibrated )
Linearitas : ± 3 % , × 10MAG : ± 5 % ( 20ns dan 50ns yang uncalibrated )
Pergeseran posisi yang disebabkan oleh × 10MAG : Dalam 2 DIV , di pusat layar CRT
memicu
Memicu Sumber : CH1 , CH2 , GARIS , EXT
Coupling : AC : 20Hz sampai bandwidth penuh
Slope : + / -
Sensitivitas : 20Hz - 2MHz : 1,0 DIV , Trig - ALT : 2DIV , EXT : 200mV ; 2MHz - 20MHz : 1.5DIV ; 20MHz atau lebih tinggi : 2.0DIV
Trig - ALT : 3DIV , EXT : 800mv
TV : Sync pulsa lebih dari 1 DIV ( EXT : 1V )
Memicu mode:
AUTO , NORM , TV - V , TV - H .
( Kedua TV - V dan TV - H menyinkronkan hanya ketika sinyal sinkronisasi negatif )
Input impedance : Sekitar : 1M ohm / / approx.25pF

Info Dan daftar harga terbaik hubungi:
Raja Survey Grup

Ahmad wahyudi

JL Pesantren No.64 Jurang Mangu Timur
Pondok Aren
Tangerang Selatan 15222

PIN BB: 2288A892

Tlp 021 3649 5553
Fax. 021 7303447
Hp. 0812-1807 0051 / 0878-7841 4326
